FOURS INDUSTRIELS ET DISPOSITIFS DE PRÉCHAUFFAGE

Four avec chariot de chargement

Domaines d'applications

L'installation et la manipulation de pièces lourdes sont facilitées par la conception de ce four. Des chariots de chargement rétractables complets sont disponibles, sur demande, et adaptés aux hauteurs du four. Des poulies de guidage lisses et/ou des rouleaux fixes aident l'utilisateur lors du chargement dans le four. La conception du chariot de chargement est adaptée à la marchandise à chauffer, une attention étant portée à une ventilation optimale des pièces à chauffer.

Options

  • Multiples tensions et puissances
  • Multiples températures d'utilisation
  • Plusieurs couleurs de peinture possibles suivant demande du client
  • Etiquetage et documentation en plusieurs langues
  • Traitement galvanisé à chaud, plateaux et réservoir en acier aluminé ou en acier inoxydable
  • Possibilité de racks de stockage stables et solides pour les charges lourdes
  • Contrôle électronique de la température PID avec contact de puissance et relais statique
  • Contrôle de température avec fonction d'auto-optimisation, alarme de processus possible pour traitement ultérieur
  • Four avec multiples réservoirs
  • Portes possibles sur la face avant ou arrière
  • Minuterie électronique digitale
  • Compteur horaire de fonctionnement
  • Fonction de programmation compte à rebours (99h59min max.)
  • Dispositif de commande comprenant 20 programmes de 16 segments chacun
  • Témoin lumineux de fonction et alarme
  • Fenêtre pour contrôle intérieur visuel
  • Plaques d'obturation côté entrée d'air pour une optimisation de la température
  • Possibilité de verrouillage intérieur de la porte avec lampe d'arrêt d'urgence supplémentaire suivant directives 2006/42/EG
  • Impression diagramme multi-canaux et courbes de température
  • Interfaces utilisateur suivant demande du client
  • jusqu'à 450°C
    température d'utilisation
  • flux d'air
    horizontal / vertical
  • idéal pour chargement et manutention de
    pièces lourdes

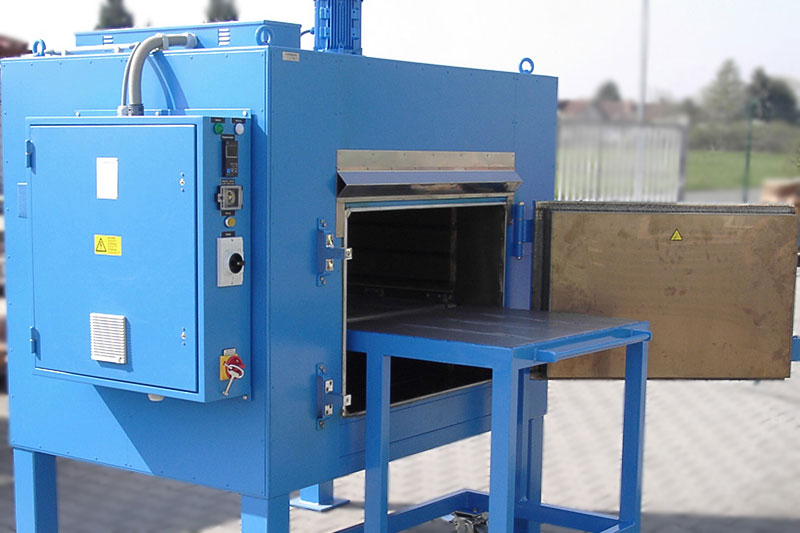

Exemple 1 - jusqu'à 450°C - 900 x 700 x 600 mm
Les fours de séchage, appelés fours avec chariot de chargement, facilitent la manipulation des pièces lourdes. Il existe des versions avec des aides de chargement à la même hauteur ou avec des bogies entièrement escamotables. Des roulettes pivotan



  • Article n° 1363174
  • 900 x 700 x 600 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 450°C
  • Capacité de chauffe : 13,5 kW
  • Puissance de ventilation : 1,5 kW
  • Flux d'air : vertical

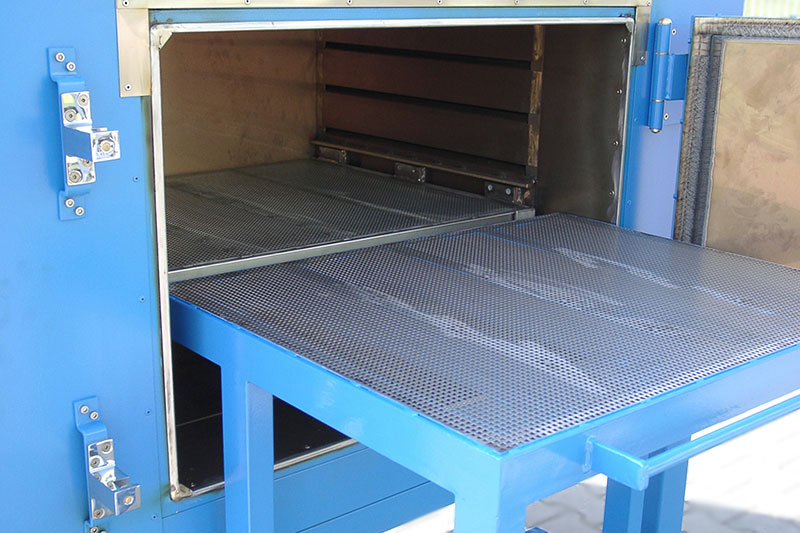

Ce four avec chariot de chargement est utilisé pour chauffer jusqu'à six buses d'acier avec un poids total de 180 kg. Le chargement manuel est facilité par une assistance avec poulies de guidage de surface égale au logement de réception du four.

Construction

  • Résistances blindées tubulaires de haute qualité Incoloy/Inconel
  • Réservoir intérieur en acier inoxydable 1.4301
  • Epaisseur d'isolation de 200mm pour réduire au maximum les perditions thermiques

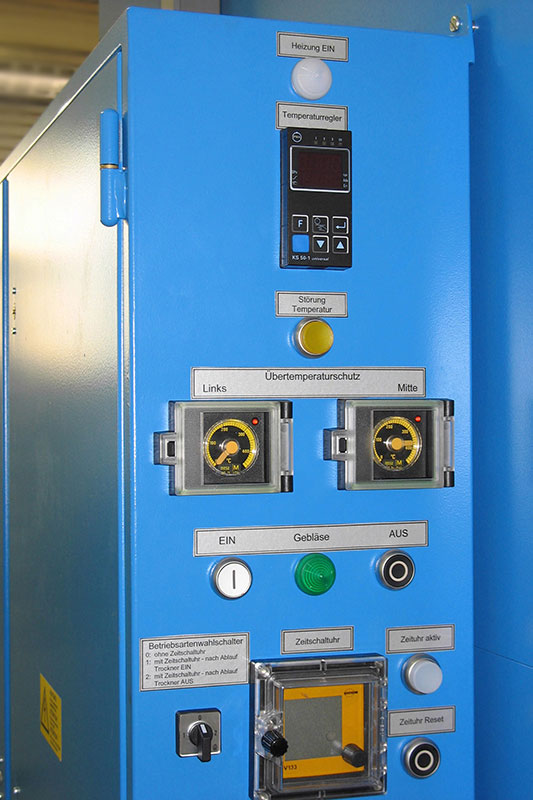

  • Commandes et contrôles électroniques avec régulation de température séparée
  • Circuit de puissance couplé avec relais statique
  • Structure peinte en bleu gentiane RAL 5015

Galerie

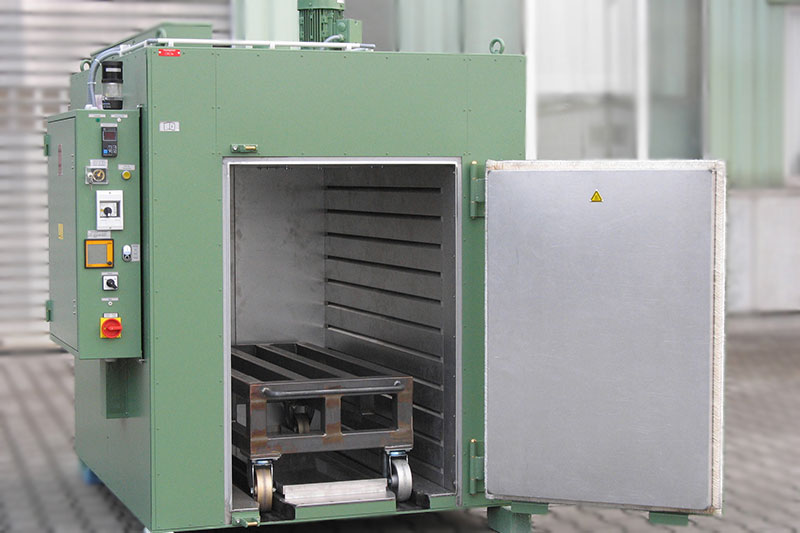

Exemple 2 - jusqu'à 240°C - 800 x 1400 x 1200 mm
Les fours de séchage, appelés fours avec chariot de chargement, facilitent la manipulation des pièces lourdes. Il existe des versions avec des aides de chargement à la même hauteur ou avec des bogies entièrement escamotables. Des roulettes pivotan



  • Article n° 2039118
  • 800 x 1400 x 1200 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 240°C
  • Capacité de chauffe : 15 kW
  • Puissance ventilation : 1,1 kW
  • Flux d'air : horizontal

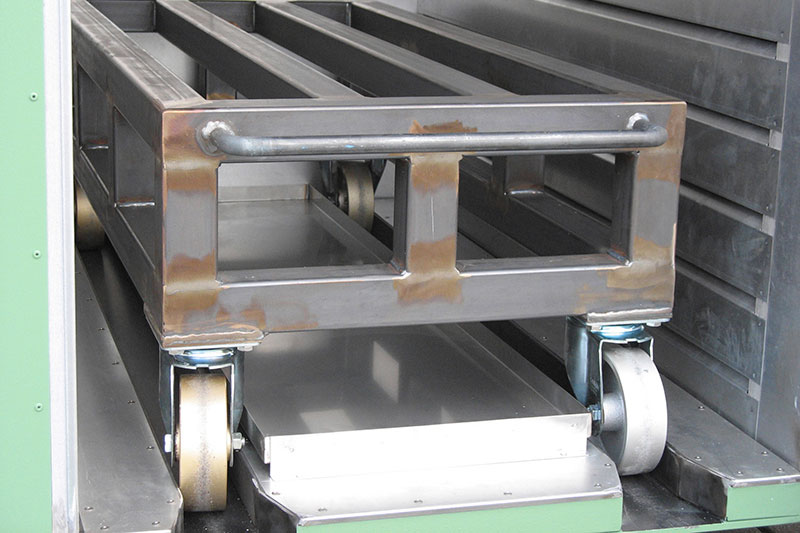

Ce four avec chariot de chargement est utilisé pour chauffer jusqu'à deux refroidisseurs de moteurs en fonte d'un poids total de 600 kg. Le chargement est effectué par un chariot équipé de poulies et de galets de guidage fixes.

Construction

  • Curseur d'air pour contrôler l'air frais et recyclé
  • Intérieur du réservoir en acier aluminé

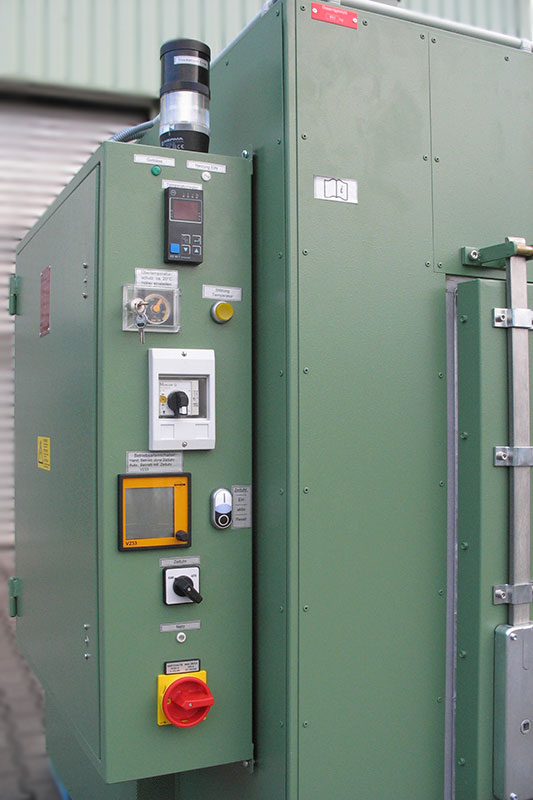

  • Contrôles et commandes électroniques avec mesure de température séparée
  • Contrôle du temps par horloge et minuterie et signal lumineux de fin de processus
  • Structure peinte en coloris vert RAL 6011

Galerie

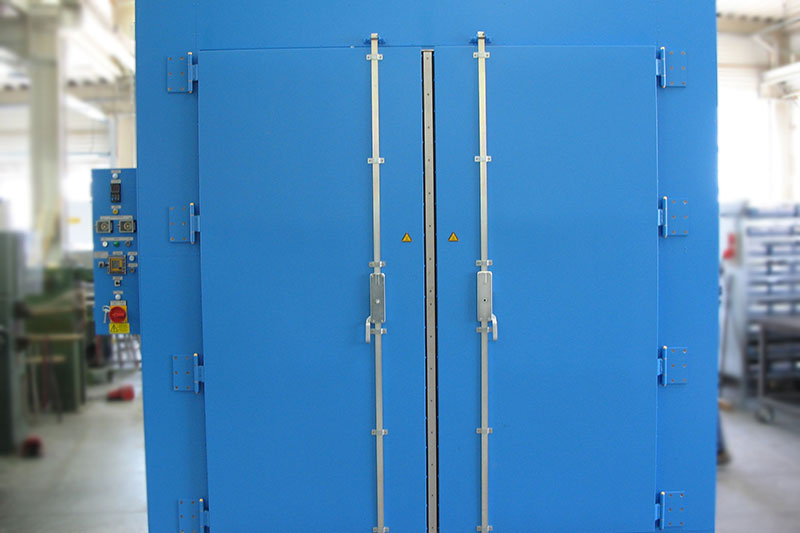

Exemple 3 - jusqu'à 350°C - 2200 x 1150 x 2400 mm
Les fours de séchage, appelés fours avec chariot de chargement, facilitent la manipulation des pièces lourdes. Il existe des versions avec des aides de chargement à la même hauteur ou avec des bogies entièrement escamotables. Des roulettes pivotan



  • Article n° 1364543
  • 2200 x 1150 x 2400 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 350°C
  • Capacité de chauffe : 2 x 21,5 kW
  • Puissance de ventilation : 2 x 1,1 kW
  • Flux d'air : horizontal
  • Avec plaques d'obturation pour un meilleur maintien de la température


Ce four avec chariot de chargement peut accueillir jusqu'à quatre tubes en acier Ø 400 x 2000 mm de long. La manutention est effectuée par deux chariots de charge équipés de poulies de guidage et des rouleaux fixes.

Construction

  • Réservoir intérieur en acier inoxydable 1.4301
  • Commande électronique avec protection de température séparée
  • Contrôle du temps par horloge et minuterie et signal lumineux de fin de processus
  • Trous dans les parois latérales, avec volets verrouillables, pour mesurer la température de surface des tubes
  • Commande ouverture de porte interne
  • Structure peinte en coloris bleu ciel RAL 5012

Galerie
