Accessories

Sondes de température - têtes de connexion

Accessoires

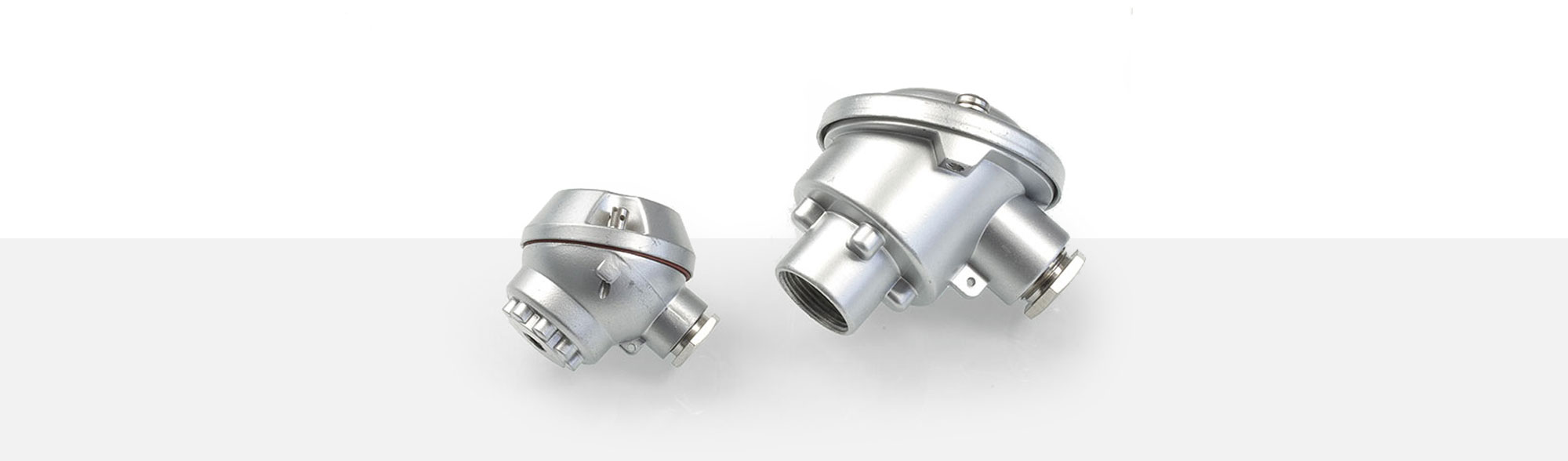

Têtes de connexion

Têtes de connexion
  • têtes de connexion Type B et D-LA
  • aussi disponibles avec fermeture rapide à levier
  • pour thermocouples et capteurs de température
  • avec embase de connexion

Domaines d'application

Des têtes de connexion type B selon la DIN 43729 pour thermocouples et capteurs de température sont disponibles dans différents exécutions et matériaux. En version standard les branchements M20x1.5 sont équipés avec un joint en caoutchouc ceci limite la température maximale à 80°C. En utilisant des joints en silicone des températures jusqu'à 200°C sont possibles. La cote nominale du diamètre des alésages "d1" pour installer le tube de protection pour la tête de connexion B est 15mm ou un filetage M24x1.5. Les branchements correspondants sont inclus.
Les têtes de connexion D-LA ont dans la version standard un branchement M16x1.5 avec un joint en caoutchouc. À cause de cela la température maximale est de 80°C. En utilisant des joints en silicone des températures jusqu'à 200°C sont possibles. La cote nominale du diamètre des alésages "d1" pour installer le tube de protection pour la tête de connexion D-LA est M10x1 ou M20x0.75. Les branchements correspondants sont inclus.

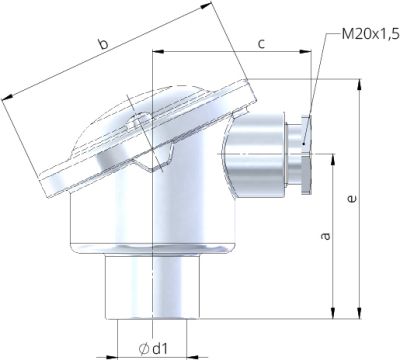

Têtes de connexion type B

Des têtes de connexion du modèle B sont pour thermocouples et capteurs de température selon DIN 43729.

En standard le raccord de câble à vis M20 x 1.5 est équipé d'un joint en caoutchouc, ceci limite la température à maximum 80°C. Avec des joints en silicone des températures jusqu'à 200°C sont possibles.

typeprotectionsocle de serrage
matérield1 mmn° d'article
BIP54
IP54
IP68
IP68
Bmoulage sous pression en aluminium10.5
15.3
M24x1.5
G 1/2"
2211195
2211194
1200350
2211196
couvercle lâche, fixé avec deux vis
BUSIP54
IP68
IP68
Bmoulage sous pression en aluminium15.3
M24x1.5
G 1/2"
2211198
2211201
2211202
couvercle à charnière avec fermeture rapide à levier
BUZIP54
IP68
IP68
Bmoulage sous pression en aluminium15.3
M24x1.5
G 1/2"
2211203
2211204
2211205
 couvercle à charnière avec vis à tête fendue
BBKIP54
IP68
IP68
BPolyamide en plastique15.3
M24x1.5
G 1/2"
2211206
2211207
2211208
avec couvercle à vis

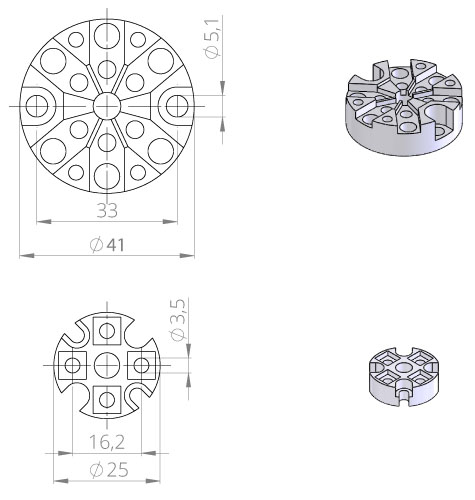

Socles de connexion pour têtes de connexion modèle B, BUS, BUZ et BBK

nombre de connexions pour thermocouples/capteurs de température
n° d'article
21200351
41208920
62211312

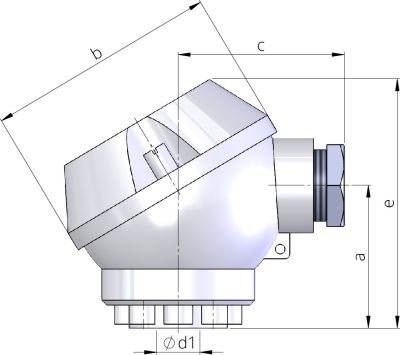

Têtes de connexion D-LA

En standard le raccord de câble à vis M16 x 1.5 est équipé d'un joint en caoutchouc, ceci limite la température à maximum 80°C. Avec des joints en silicone des températures jusqu'à 200°C sont possibles.

typeprotectionsocle de serragematérield1 mmn° d'article
D-LAIP54J moulage sous pression
en aluminium
M10x12083293 2-broches
2095310 3-broches
couvercle lâche, fixé avec deux vis
