FOURS INDUSTRIELS ET DISPOSITIF DE PRÉCHAUFFAGE

Armoires chauffantes

Les armoires chauffantes sont utilisés pour un traitement doux, juste de température et thermique des composants dans le domaine de la production des actionneurs de puissance électroniques. Une atmosphère gaz inerte support ce processus.

Domaines d'application

Les armoires chauffantes sont utilisés pour un traitement thermique doux et précis des composants dans le domaine de la production des actionneurs de puissance électroniques. Une atmosphère de gaz inerte soutient ce processus.

Options

  • Différentes tensions et puissances
  • Différentes températures d'utilisation
  • Coloris selon demande du client, même multi-couleur
  • Etiquetage et documentation disponibles dans plusieurs langues
  • Réservoir interne en tôle d'acier galvanisé et aluminé à chaud ou en acier inoxydable
  • Tiroirs en acier inoxydable ou aluminium
  • Fonds de tiroirs en tôle perforée (perforations carrées ou rondes possibles)
  • Des racks de stockage stables/solides peuvent être fournis dans le four pour les charges lourdes
  • Contrôle électronique de la température PID avec contacteur de commutation de charge ou relais statique
  • Contrôle de température avec fonction d'auto-optimisation, alarme de processus possible pour traitement ultérieur
  • Four à chambres multiples
  • Portes avant et arrière
  • Minuterie digitale électronique
  • Compteur d'heures d'utilisation
  • Fonction minuterie qui s'allume après écroulement du temps programmé (99h59 min max.) (sur demande, également éteinte)
  • Dispositif de commande comprenant jusqu'à 20 programmes de 16 segments chacun
  • Témoins lumineux et d'alerte selon demande
  • Fenêtre de visualisation dans la porte du four pour un contrôle visuel
  • Réalisation accessible avec déverrouillage intérieur de la porte et, si nécessaire, éclairage de secours supplémentaire conformément à la directive machines 2006/42/EG
  • Enregistreur multicanaux pour documenter le développement de la température
  • Interfaces selon demande du client
  • jusqu'à 600°C
    température d'utilisation
  • solide
    en exécution
  • processus fiable
    composants chauffants
Exemple 1 - jusqu'à 450°C - 400 x 1000 x 600 mm
Les armoires chauffantes sont utilisés pour un traitement doux, juste de température et thermique des composants dans le domaine de la production des actionneurs de puissance électroniques. Une atmosphère gaz inerte support ce processus.



  • Article n° 1367550
  • 400 x 1000 x 600 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 450°C
  • Capacité de chauffe : 8,5 kW



Cette armoire chauffante est utilisée pour le traitement thermique des disques pour la fabrication de semi-conducteurs sous atmosphère d'azote et de gaz de formage. L'irradiation électronique et les implantations ioniques provoquent des dommages par rayonnement des disques de semi-conducteur qui peuvent être réparés à l'aide d'un processus de température (250 °C à 420 °C). Ce processus doit pouvoir être réalisé sous une atmosphère de gaz inerte avec un degré élevé de stabilité de température et de reproductibilité. C'est donc ici l'objectif de cette armoire chauffante.

Réalisation

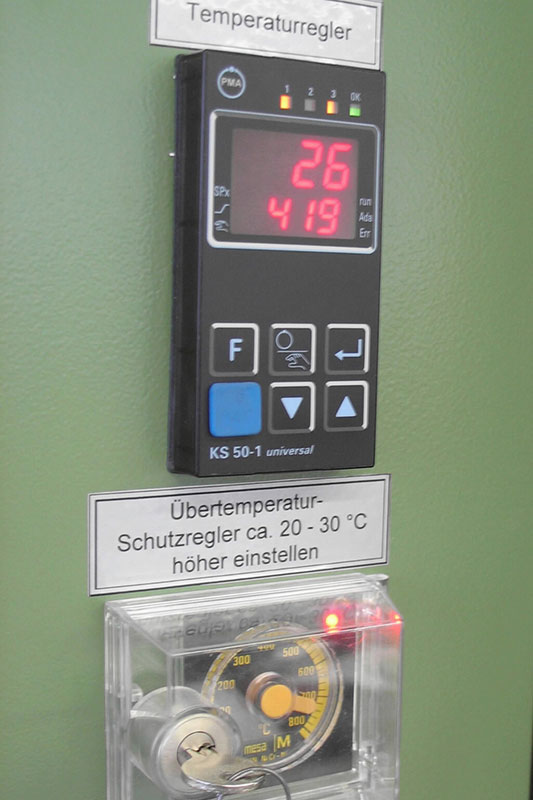

  • Régulateur de température électronique avec protection électronique contre la surchauffe
  • Circuit de charge : relais statique
  • Enregistrement de la température via 4 thermocouples de type "K" pour la surveillance du processus
  • Tube de processus en acier inoxydable à l'intérieur en matériau 1.4541 / 1.4301
  • Diamètre intérieur : 200mm
  • Diamètre extérieur : 204mm
  • Longueur tube : 720mm
  • Plancher de 5mm d'épaisseur avec entrée pour le gaz de processus préchauffé

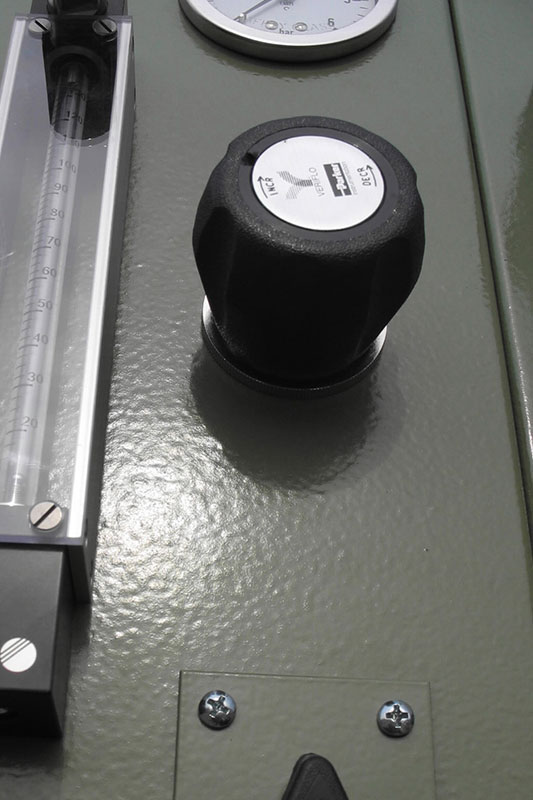

  • Débitmètres, réducteurs de pression et vannes d'arrêt pour la teneur en azote et en gaz de formage
  • Coloris : structure vert réséda RAL 6011

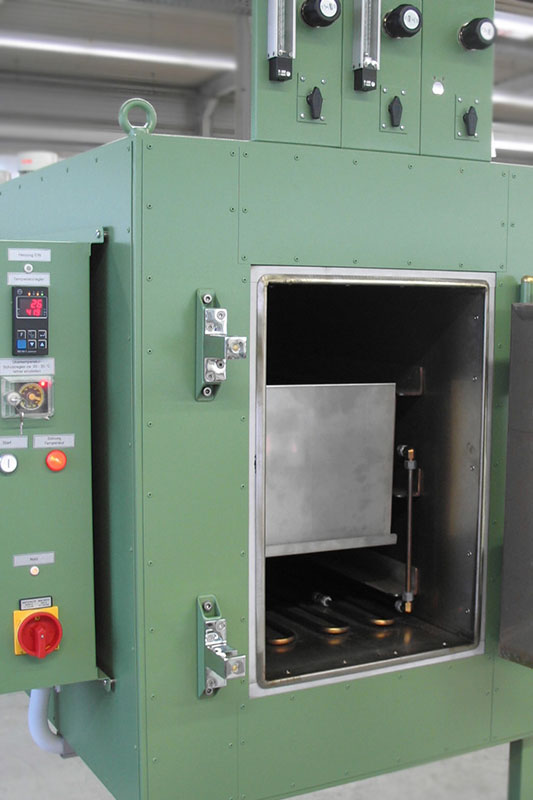

Galerie

Exemple 2 - jusqu'à 550°C - capacité utile : Ø 250 x 750 mm de long



  • Article n° 1170496
  • Capacité utile : Ø 250 x 750mm de long
  • Température d'utilisation : jusqu'à 550°C
  • Capacité de chauffe : 10 kW
  • Ventilateur : 460 W

Cette armoire chauffante est utilisée pour le traitement thermique des disques pour la fabrication de semi-conducteurs sous atmosphère d'azote et de gaz de formage.

Réalisation

  • Contrôleur de programme électronique avec trois programmes
  • Sélection et démarrage du programme via des interrupteurs de commande séparés
  • Protection électronique contre la surchauffe
  • Circuit de charge : relais statique
  • Monitorage des colliers chauffants (700 °C max.)
  • Valeur réelle via socle de bride
  • Chambre de séchage en tube d'acier inoxydable matériel 1.4571 avec un système de chauffage-refroidissement en céramique
  • Double ventilation pour un refroidissement rapide de la température intérieure
  • Débitmètre pour la teneur en azote et en oxygène avec vannes à 2/2 voies, la commande s'effectue via un interrupteur à verrouillage ou un contrôleur de programme
  • Coloris : structure vert  réséda RAL 6011

Galerie
