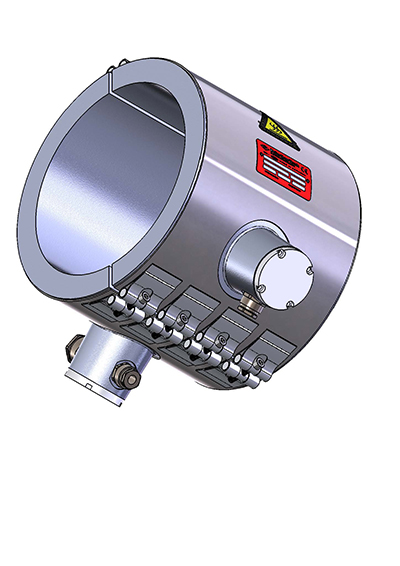

Résistances surmoulées

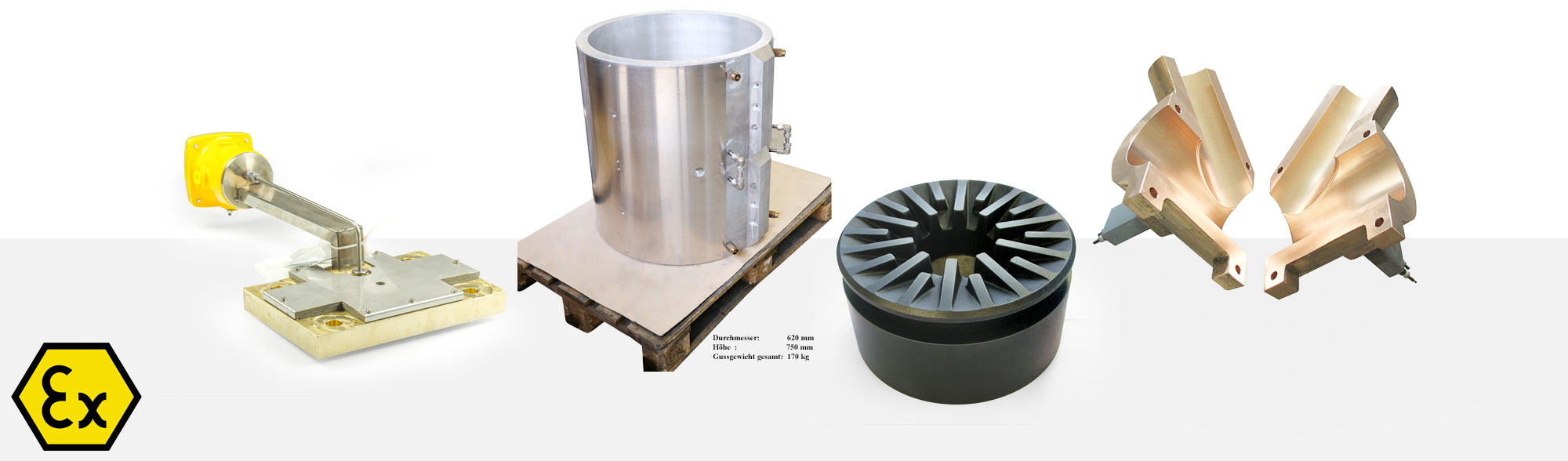

applications industrielles

Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no

Applications

Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou non, les plateaux chauffants de presse à injecter.

Options

  • sorties avec protection étanche jusqu'à classe IP67
  • exécution suivant norme ATEX accompagnée d'un certificat
  • combinaison Chauffage Refroidissement avec cercle additionnel
    ou circuit en fonte incorporé
  • avec isolation complémentaire



  • jusqu'à 450°C
    Température d'utilisation aluminium
  • jusqu'à 650°C
    Température d'utilisation bronze
  • jusqu’à IP 67
    Indice de protection

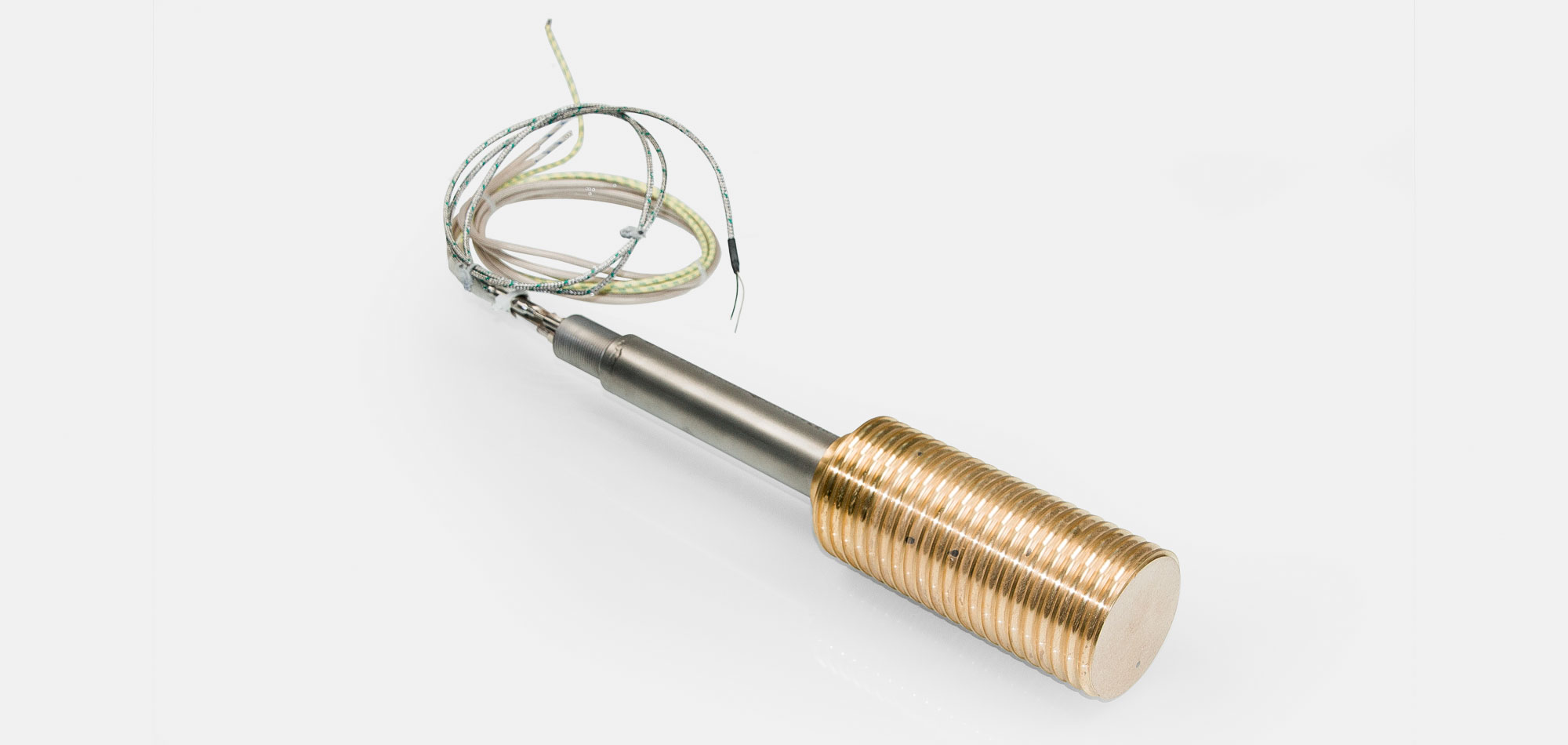

Résistances surmoulées

Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no

Exemples de conception

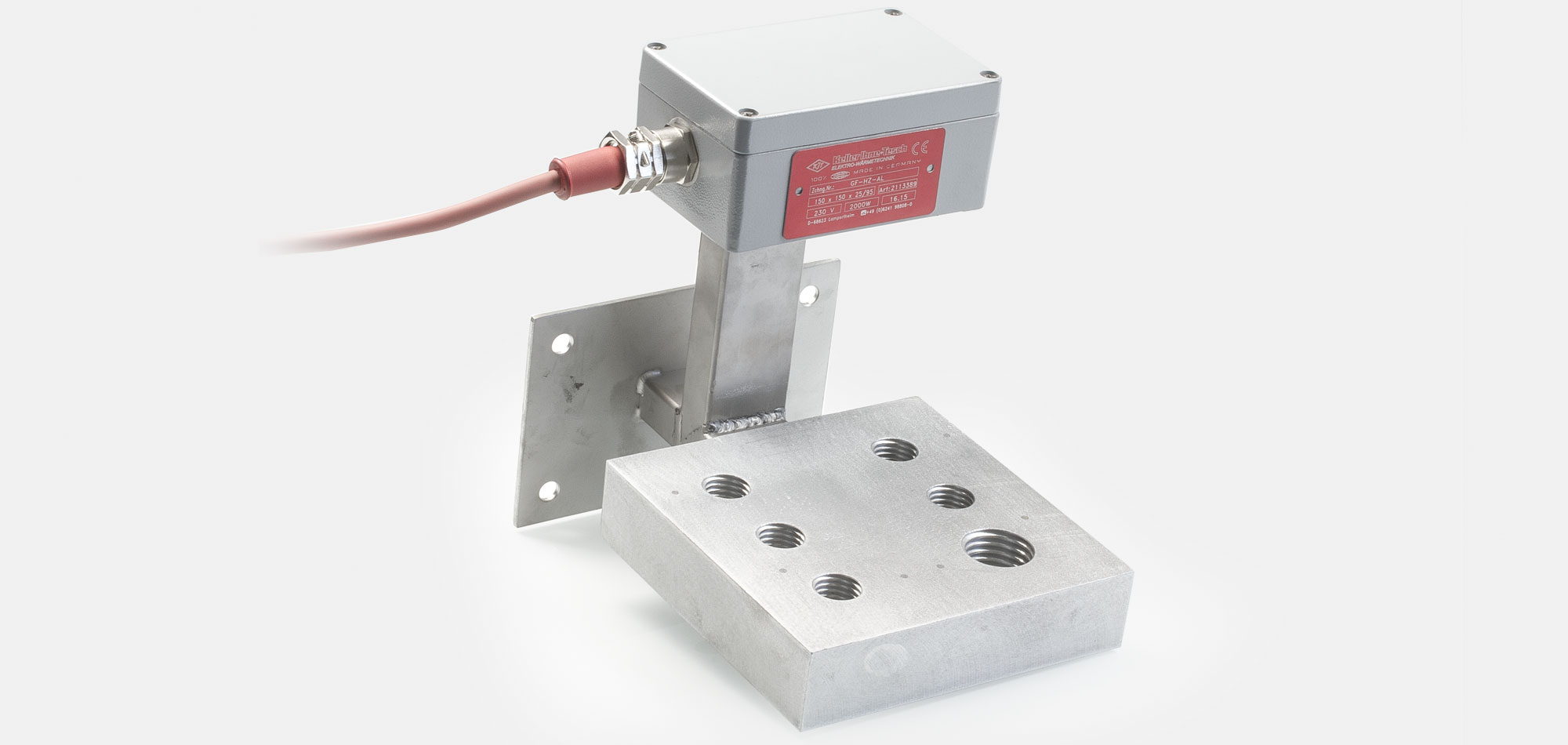

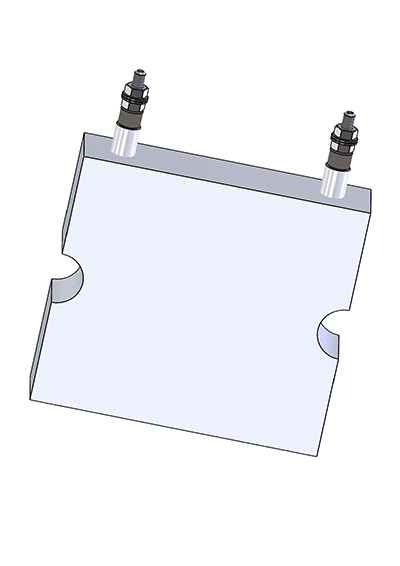

  • Exemple 1 Résistances surmoulée plate par exemple pour buses à fente

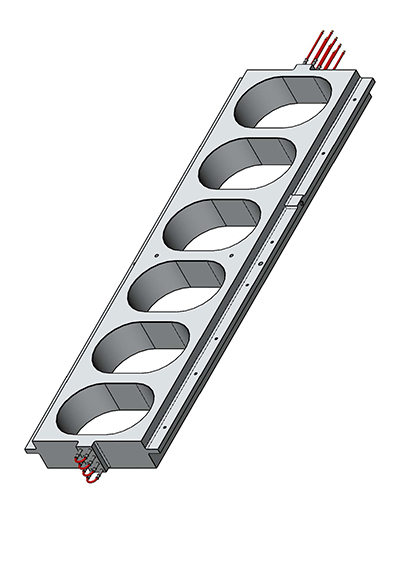

    Exemple 1
    Résistances surmoulée plate par exemple
    pour buses à fente

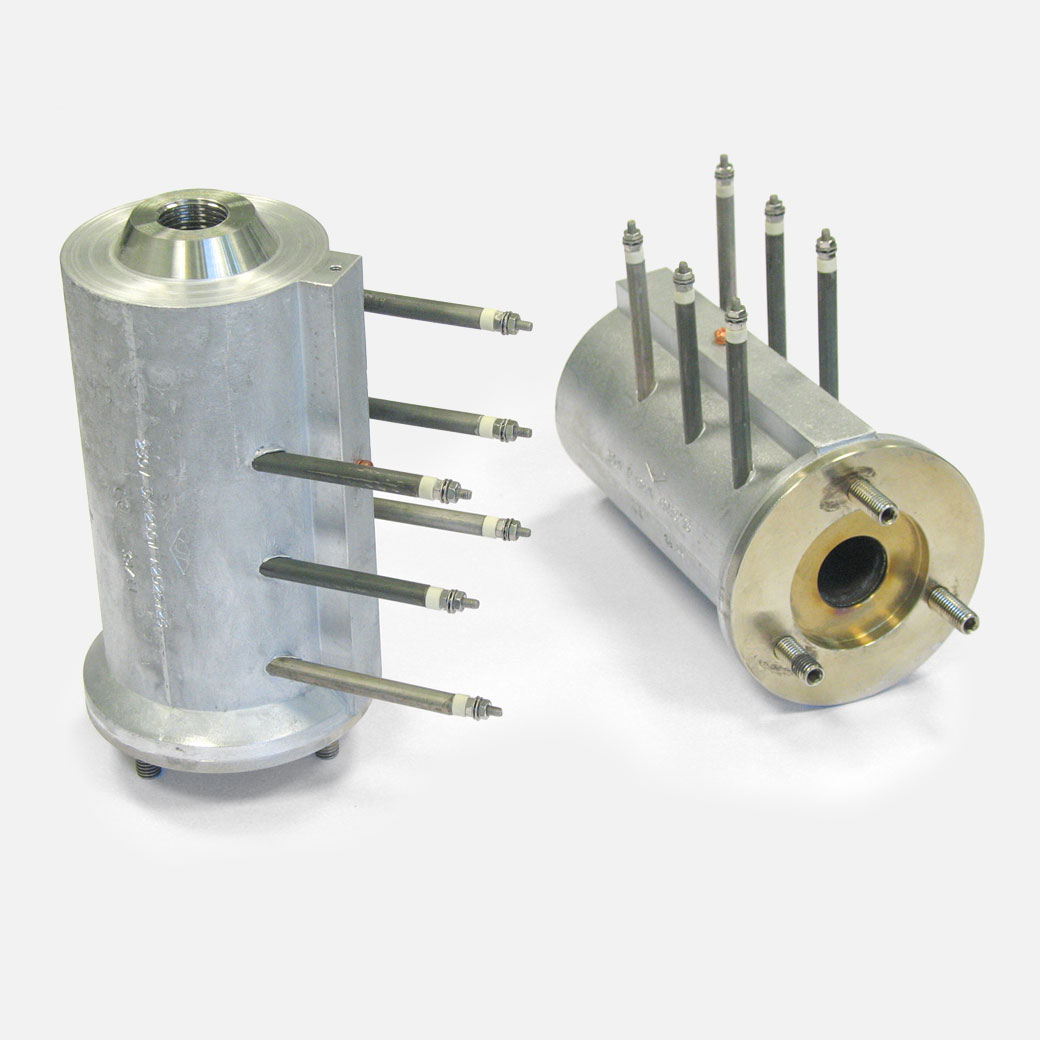

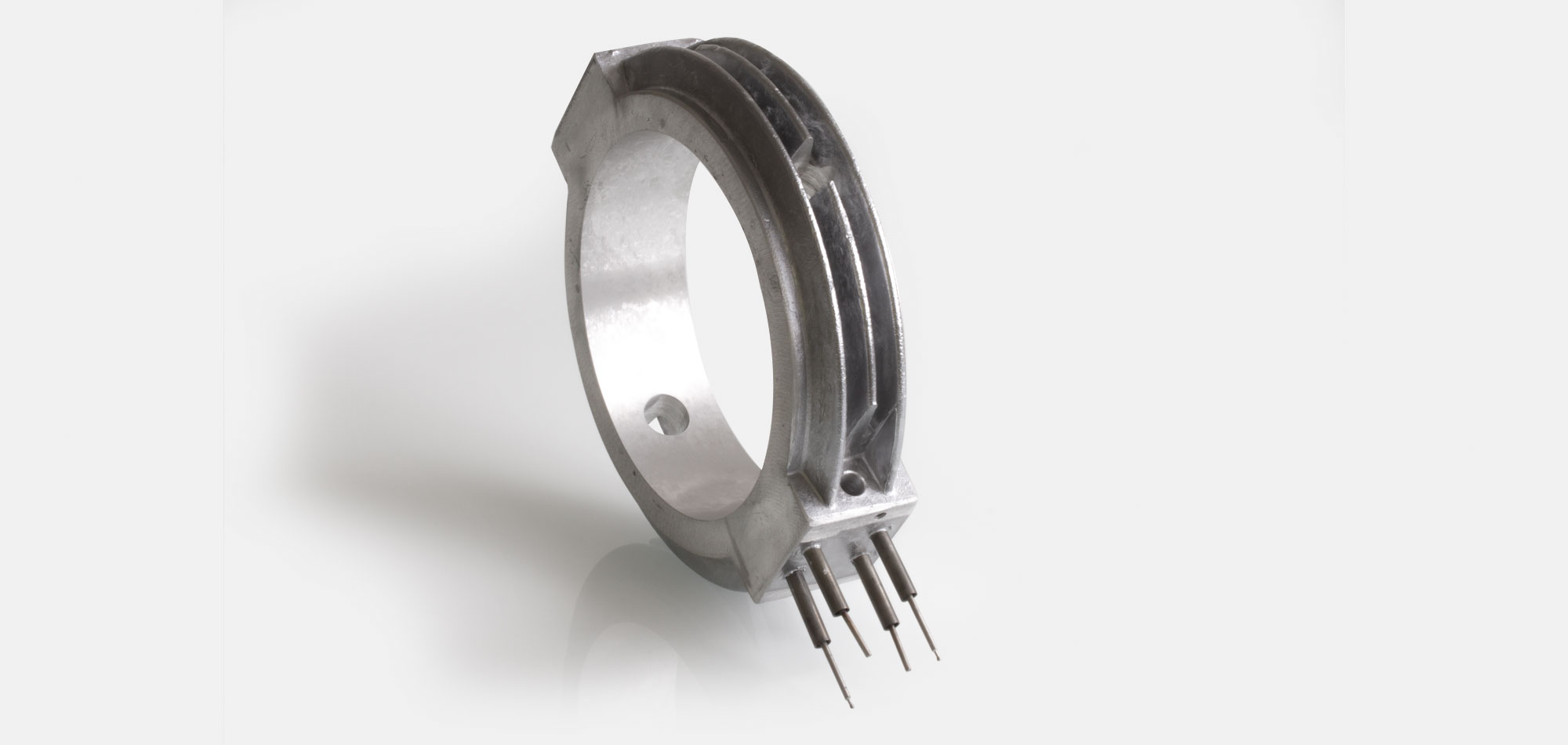

  • Exemple 2 Résistances surmoulée cylindrique par exemple Installation dans des changeurs d'écran; Extrusion

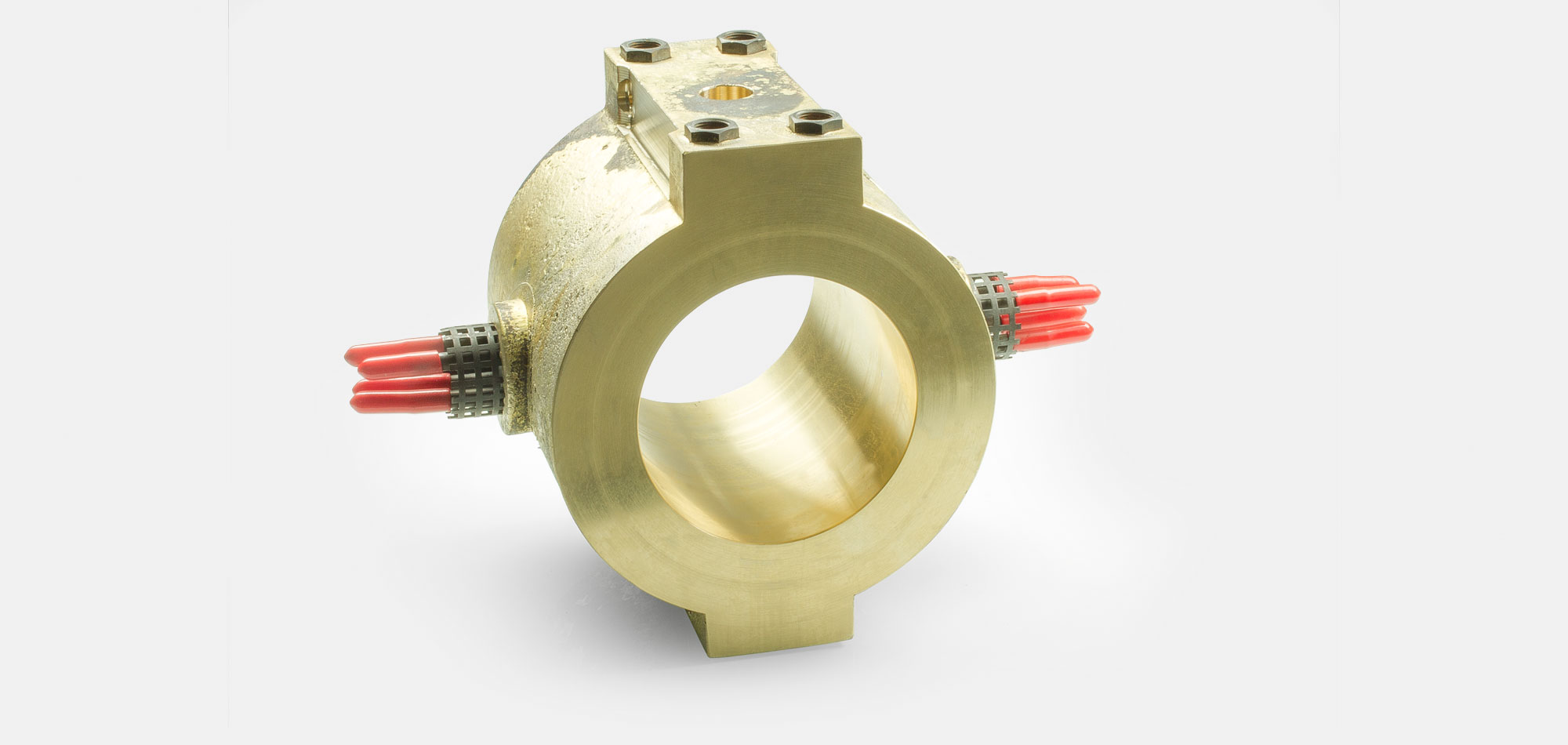

    Exemple 2
    Résistances surmoulée cylindrique par exemple
    Installation dans des changeurs d'écran; Extrusion

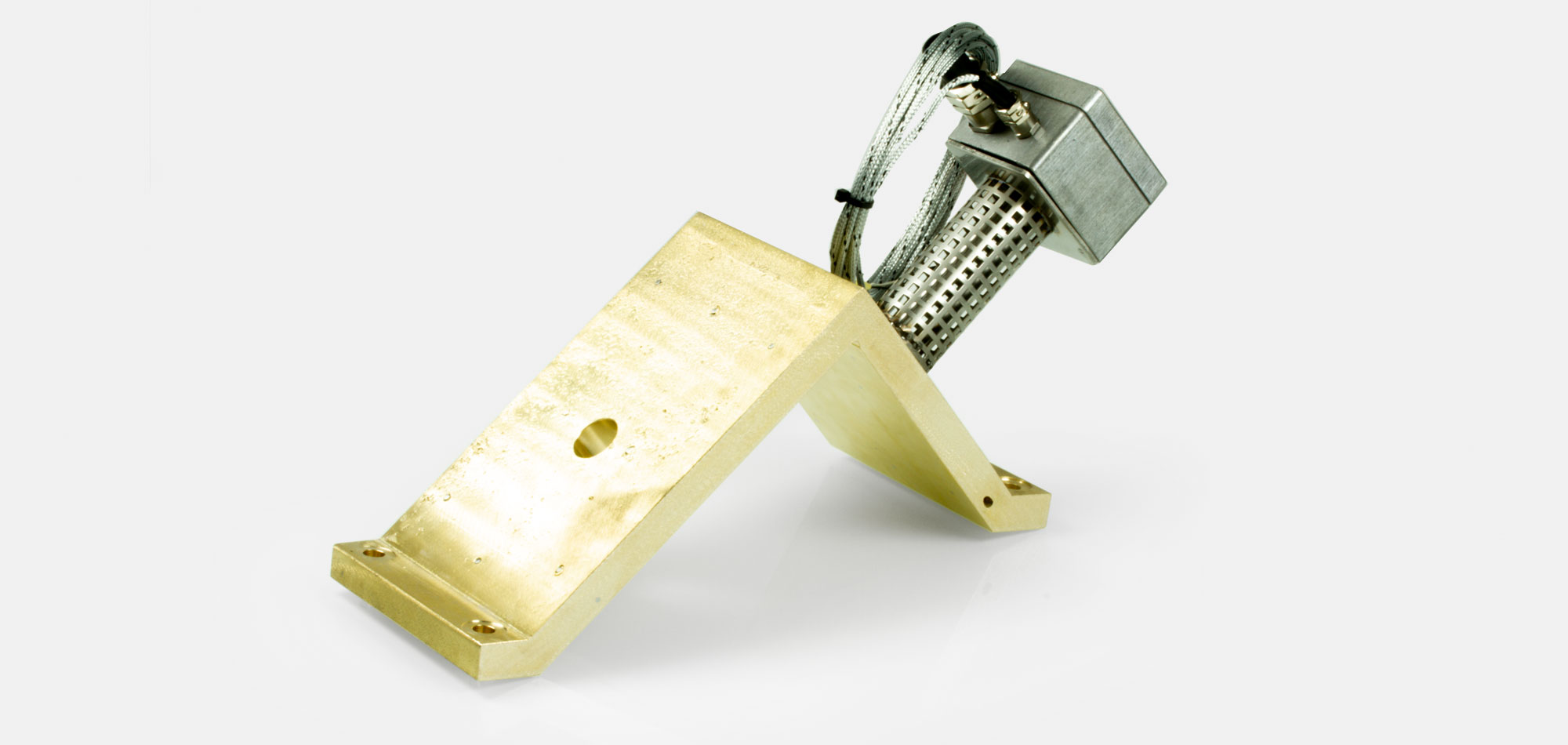

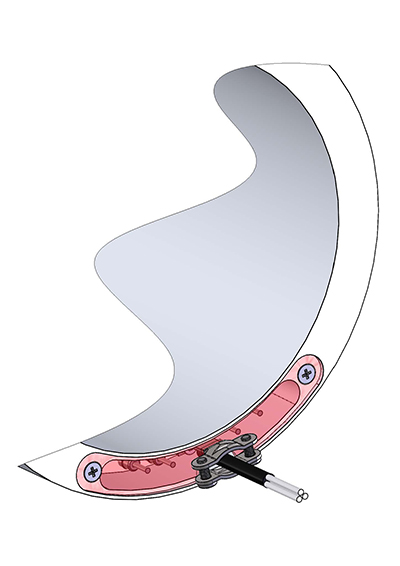

  • Exemple 3 <br> Résistances surmoulées d'angle en aluminium ou en laiton par exemple <br>pour le chauffage des outils
    Exemple 3
    Résistances surmoulées d'angle en aluminium ou en laiton par exemple
    pour le chauffage des outils

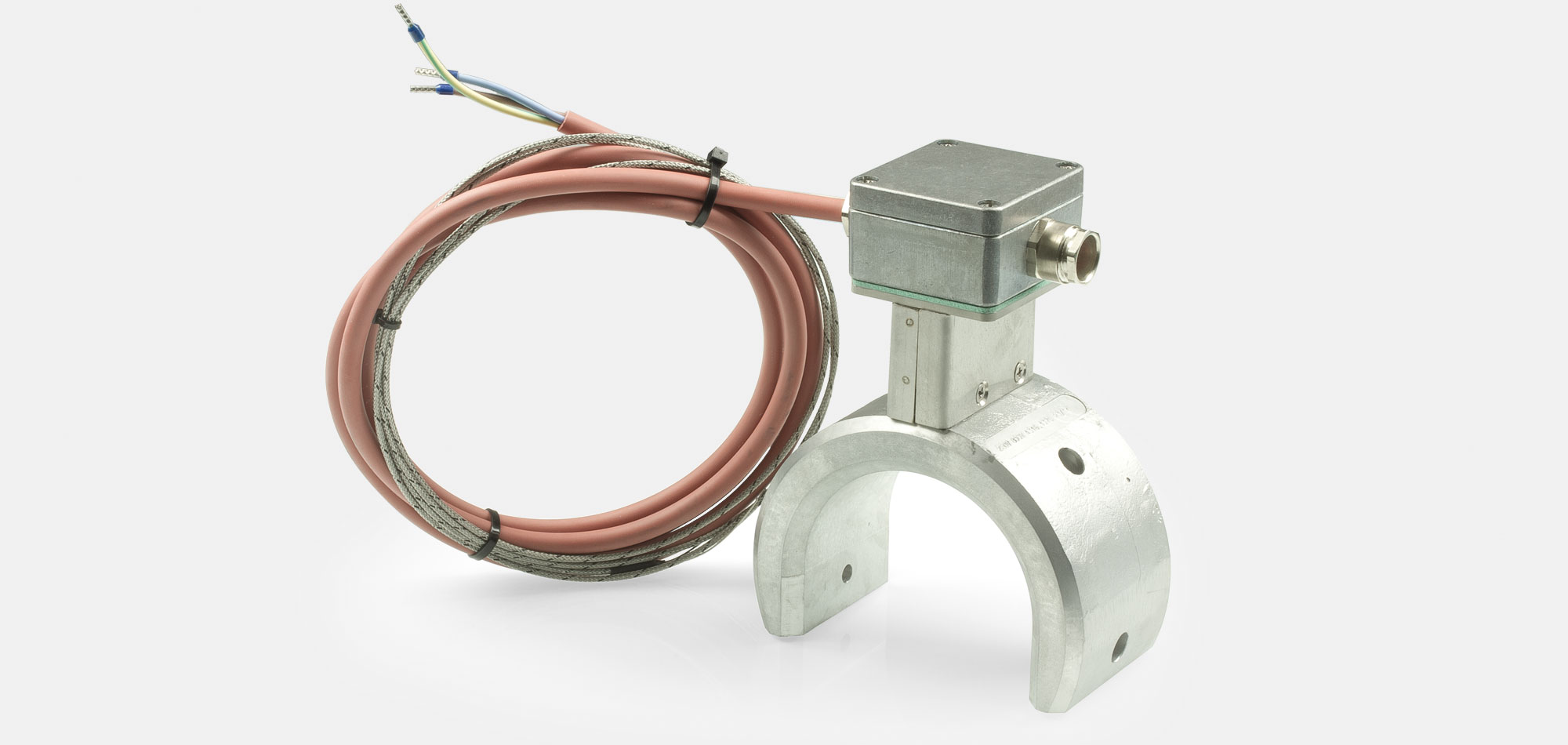

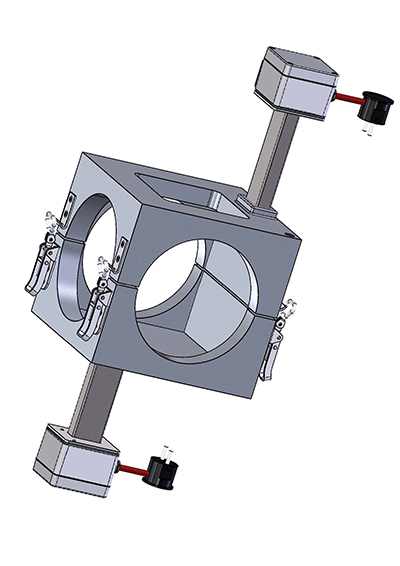

  • Résistances surmoulées Exemple 4 Résistances surmoulées par exemple. pour tuyaux et coudes
    Résistances surmoulées
    Exemple 4
    Résistances surmoulées
    par exemple.
    pour tuyaux et coudes

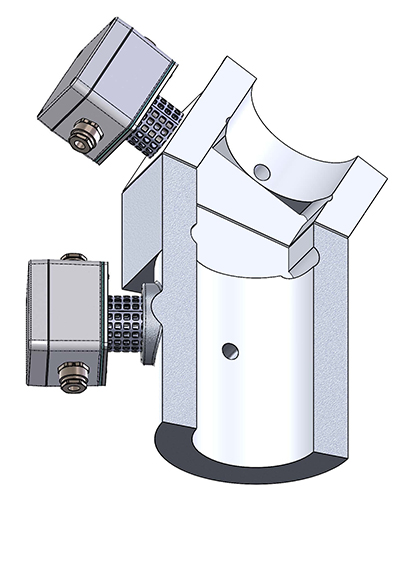

  • Résistances surmoulées Exemple 5 Résistances surmoulées par exemple. pour vannes à bille ou vannes
    Résistances surmoulées
    Exemple 5
    Résistances surmoulées
    par exemple.
    pour vannes à bille ou vannes
  • Résistances surmoulées Exemple 6 Résistances surmoulées par exemple. pour le séchage du fil
    Résistances surmoulées
    Exemple 6
    Résistances surmoulées
    par exemple.
    pour le séchage du fil
Matériau moulé Abréviation Densité Transfer thermique Température d'utilistion¹ Charge surfacique²
AlSi8Cu3
Aluminium		 AL 2,7 kg/dm³ 110 - 130 W/(m • K) ≤ 450 °C 4 W/cm³
AlSi7Mg0,3
Aluminium		 AL 2,6 kg/dm³ 160 - 170 W/(m • K) ≤ 450 °C 4 W/cm³
CuZn39Pb
(Laiton)		 MS 8,5 kg/dm³ 65 - 85 W/(m • K) ≤ 650 °C 6 W/cm³

¹ Sans revêtement,Mesurée à la surface de l’élément
² Recommandé

Exemples de connexion

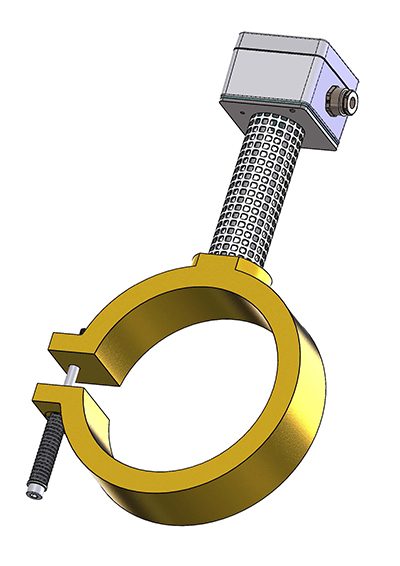

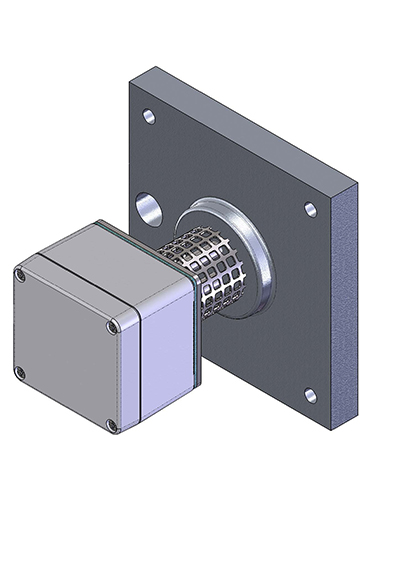

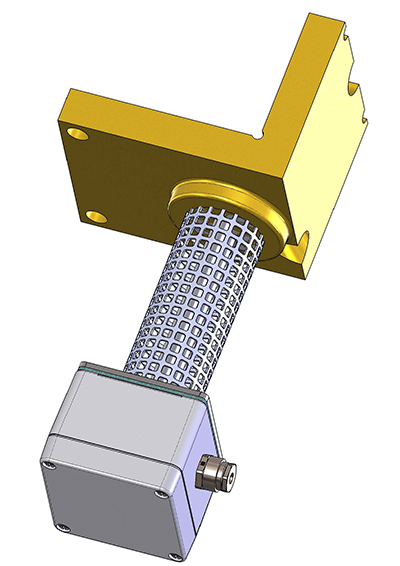

  • Résistances surmoulées Exemple 1 Boîtier en aluminium standard / tube perforé, IP54 / IP65

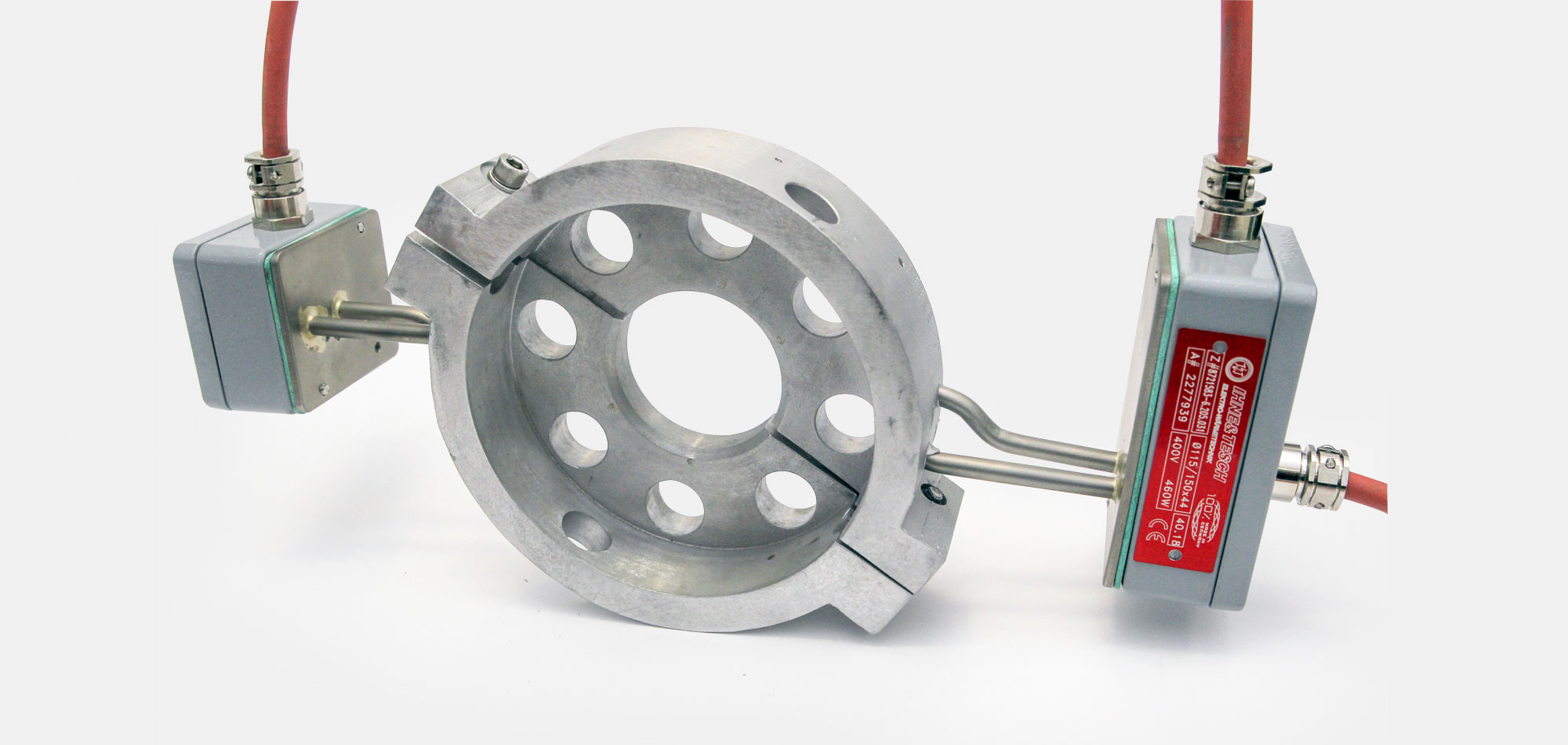

    Exemple 1
    Boîtier en aluminium standard / tube perforé, IP54 / IP65
  • Résistances surmoulées Exemple 2 Boîtier en aluminium standard / tube plat, IP54 / 65
    Résistances surmoulées
    Exemple 2
    Boîtier en aluminium standard / tube plat, IP54 / 65

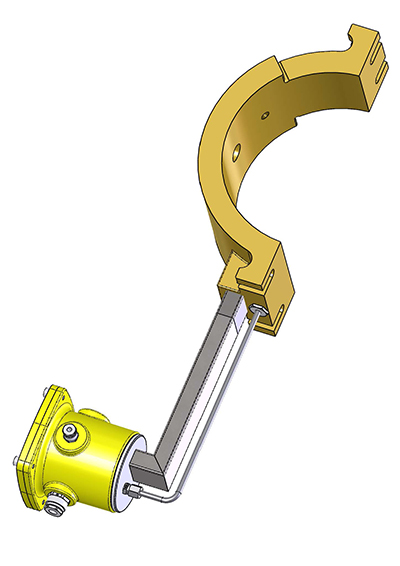

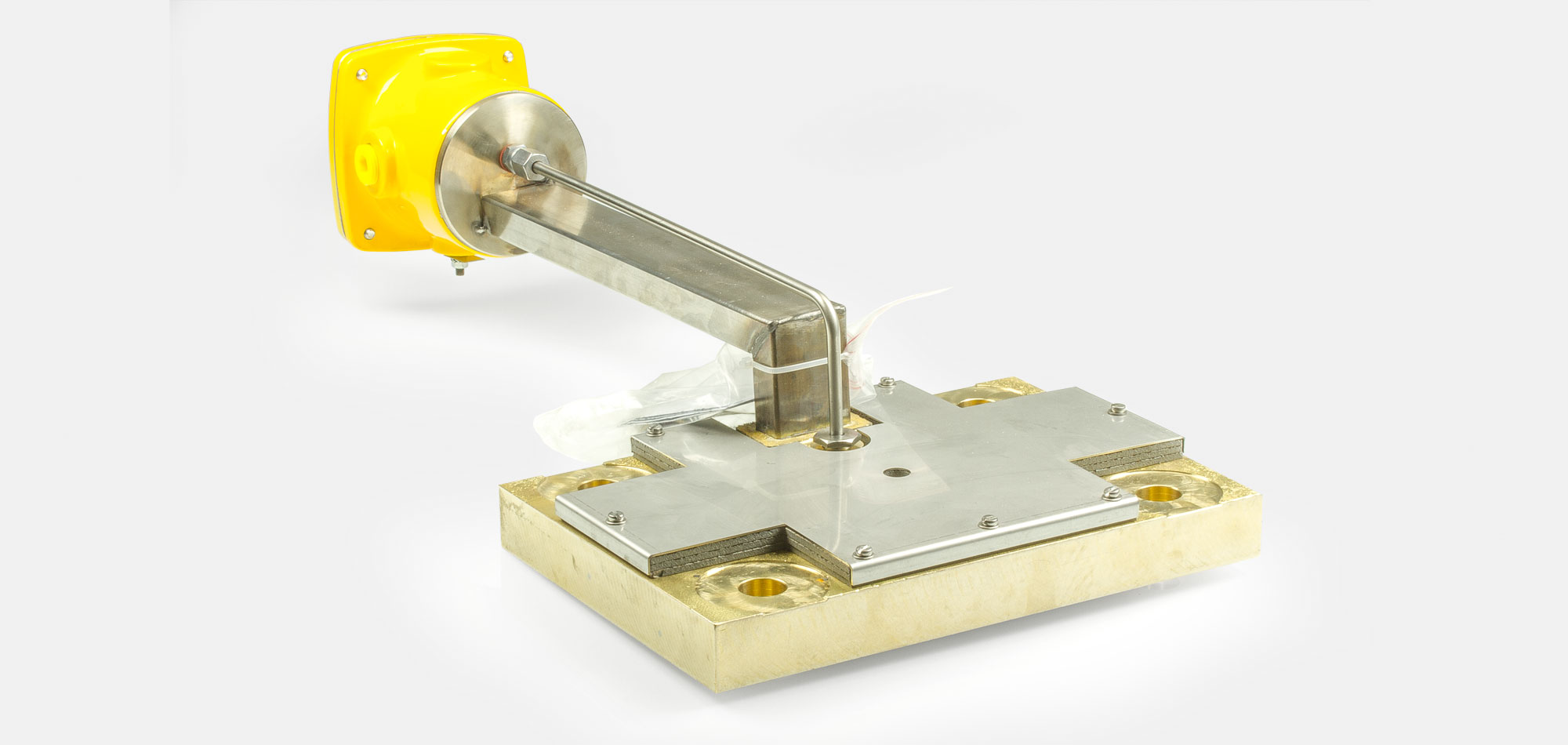

  • Résistances surmoulées Exemple 3 Protection EX, IP67
    Résistances surmoulées
    Exemple 3
    Protection EX, IP67
  • Résistances surmoulées Exemple 4 Boîtier de raccordement en acier inoxydable, IP65
    Résistances surmoulées
    Exemple 4
    Boîtier de raccordement en acier inoxydable, IP65

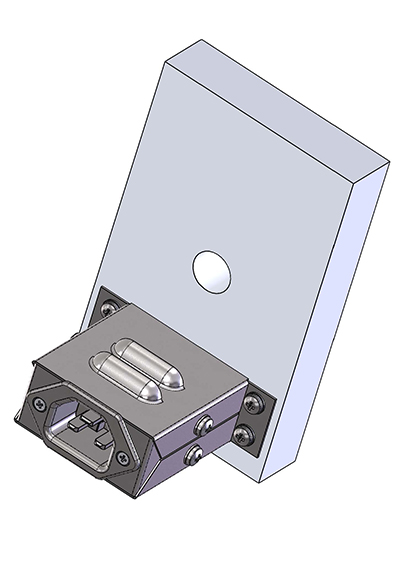

  • Résistances surmoulées Exemple 5 Raccord de contact, IP20
    Résistances surmoulées
    Exemple 5
    Raccord de contact, IP20
  • Résistances surmoulées Exemple 6 Bouchon moulé, IP54
    Résistances surmoulées
    Exemple 6
    Bouchon moulé, IP54

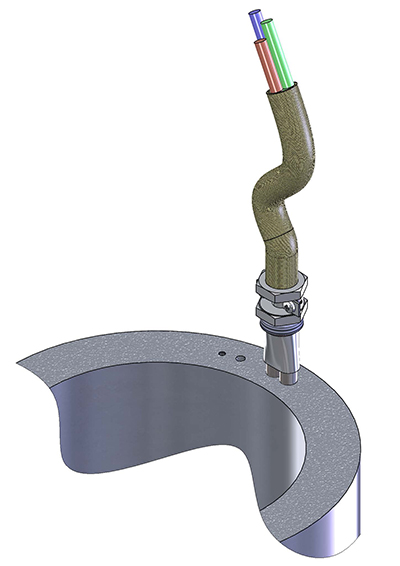

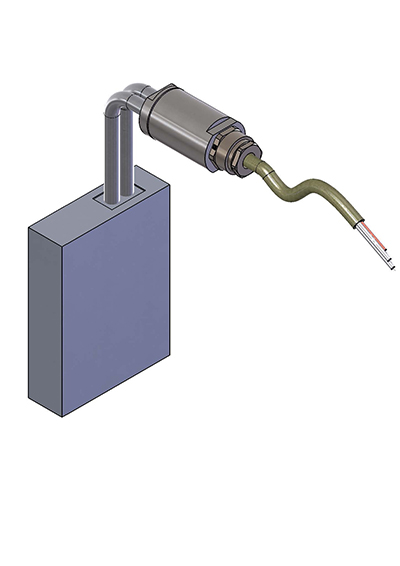

  • Résistances surmoulées Exemple 7 Tuyau de raccordement avec câble, IP30
    Résistances surmoulées
    Exemple 7
    Tuyau de raccordement avec câble, IP30
  • Résistances surmoulées Exemple 8 Connexion encastrée, IP20
    Résistances surmoulées
    Exemple 8
    Connexion encastrée, IP20

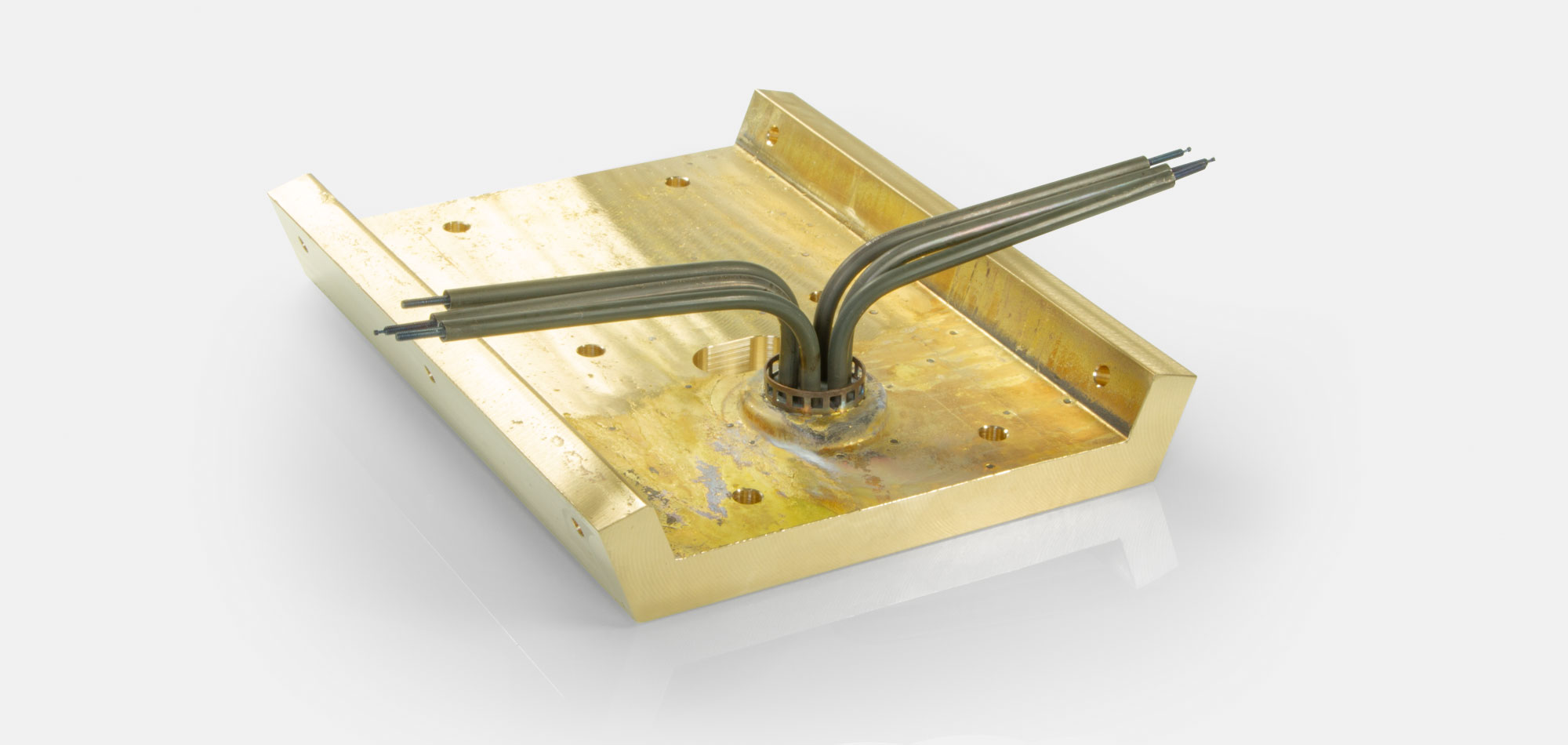

  • Résistances surmoulées Exemple 9 Chauffage tubulaire direct, IP00
    Résistances surmoulées
    Exemple 9
    Chauffage tubulaire direct, IP00

Exemples de serrage et de fixation

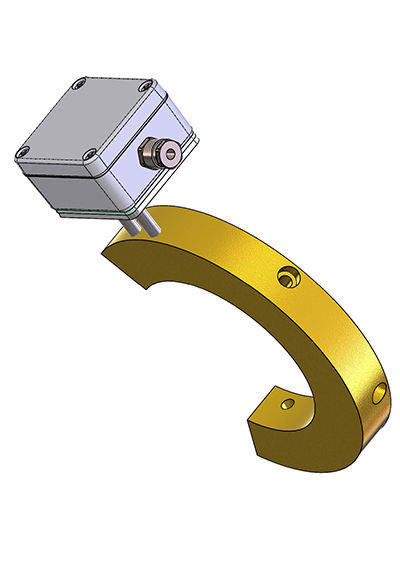

  • Résistances surmoulées exemples de serrage et de fixation dévissé

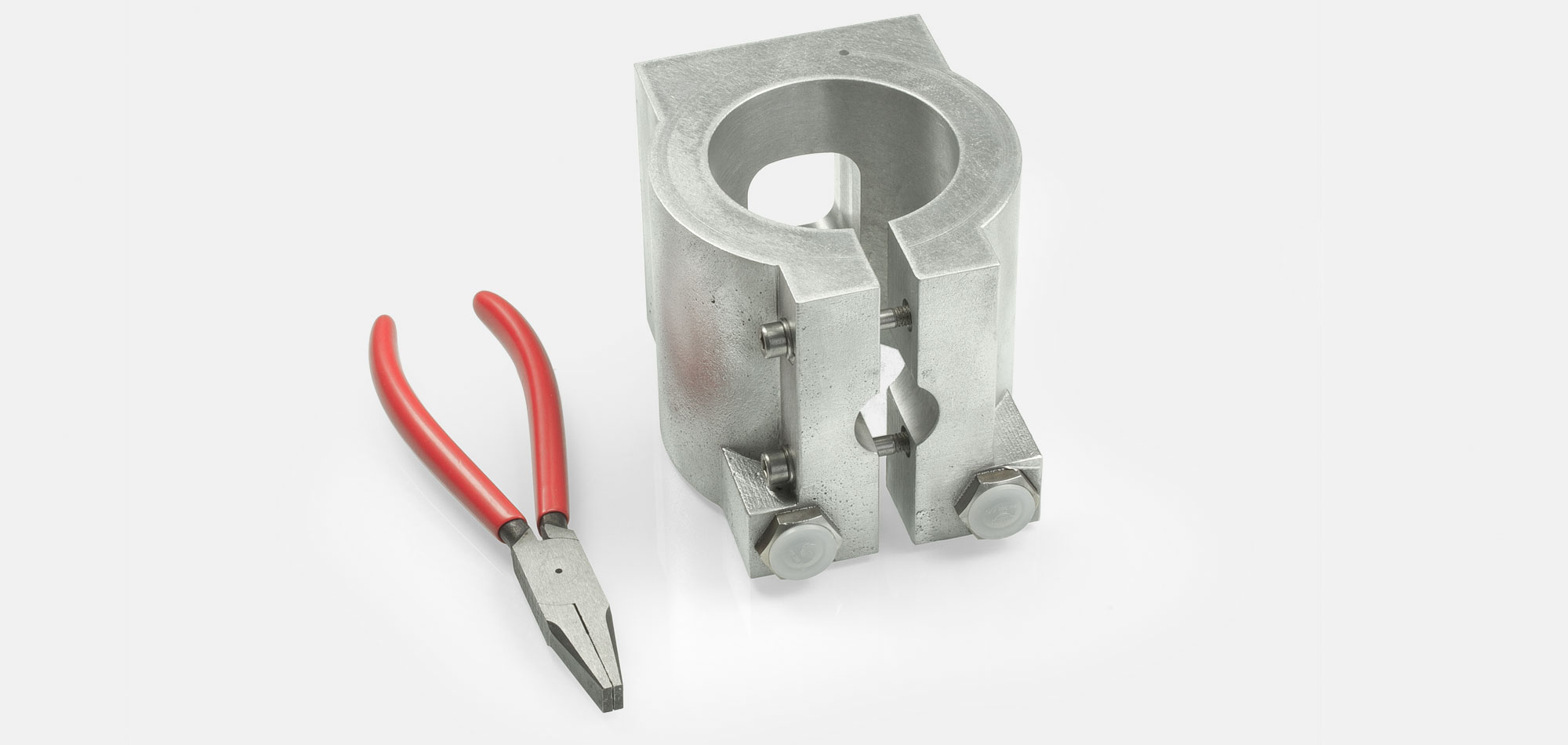

    Exemple 1
    dévissé

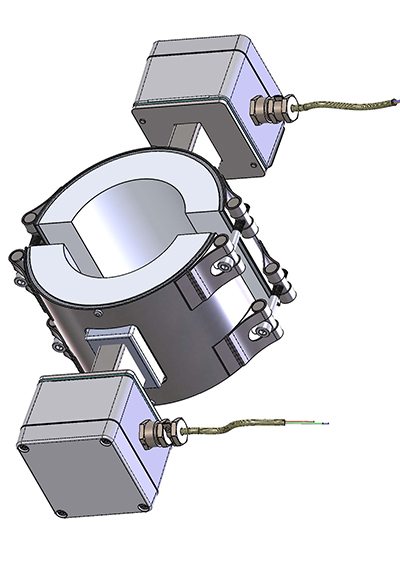

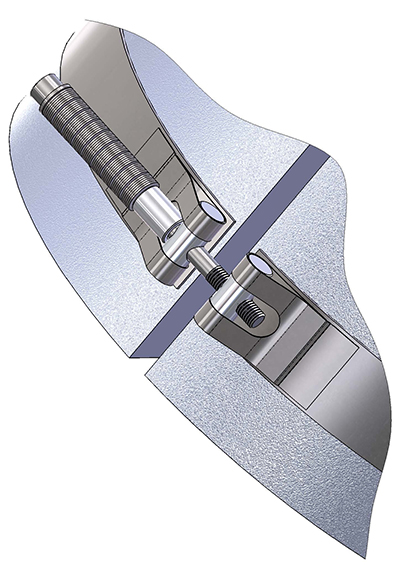

  • Résistances surmoulées exemples de serrage et de fixation ressorts à disque d'un côté, bande de tension
    Résistances surmoulées

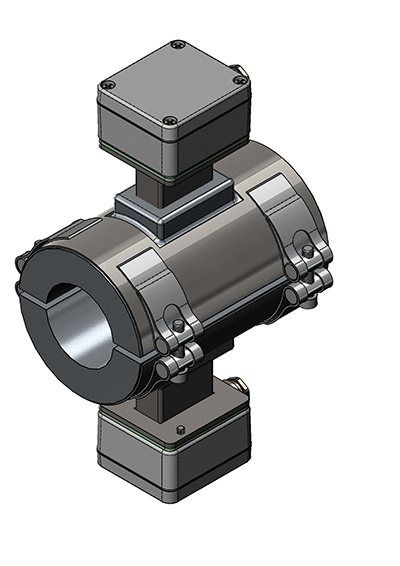

    Exemple 2
    ressorts à disque d'un côté, bande de tension

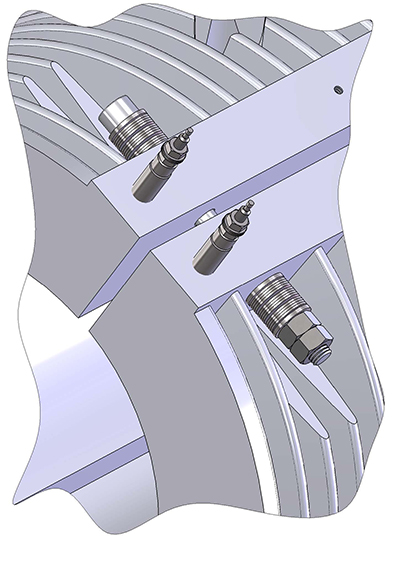

  • Résistances surmoulées Exemple 3 Ressorts à disque des deux côtés, angles de serrage moulés
    Résistances surmoulées
    Exemple 3
    Ressorts à disque des deux côtés, angles de serrage moulés

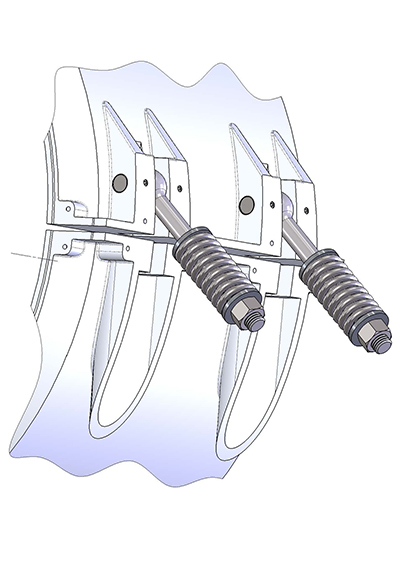

  • Résistances surmoulées Exemple 4 Ressorts d'un côté, pliables
    Résistances surmoulées
    Exemple 4
    Ressorts d'un côté, pliables

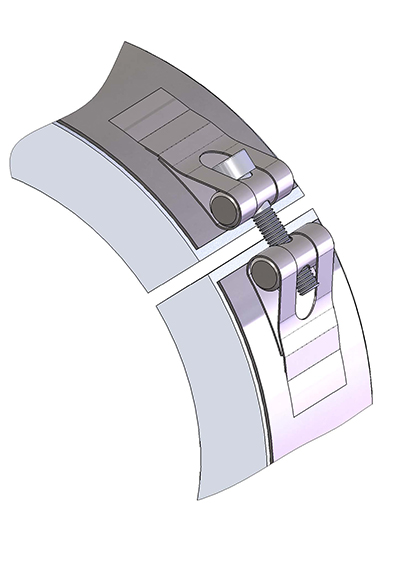

  • Résistances surmoulées Exemple 5 vissé directement avec bande de tension
    Résistances surmoulées
    Exemple 5
    vissé directement avec bande de tension

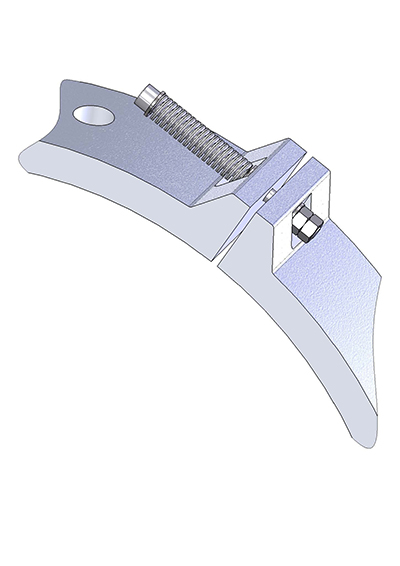

  • Résistances surmoulées Exemple 6 Colonne à ressort à disque, sangles de serrage en fonte
    Résistances surmoulées
    Exemple 6
    Colonne à ressort à disque, sangles de serrage en fonte

Options

  • Exécution de la connexion selon la classe de protection jusqu'à IP67
  • Conception protégée contre les explosions avec certificat ATEX

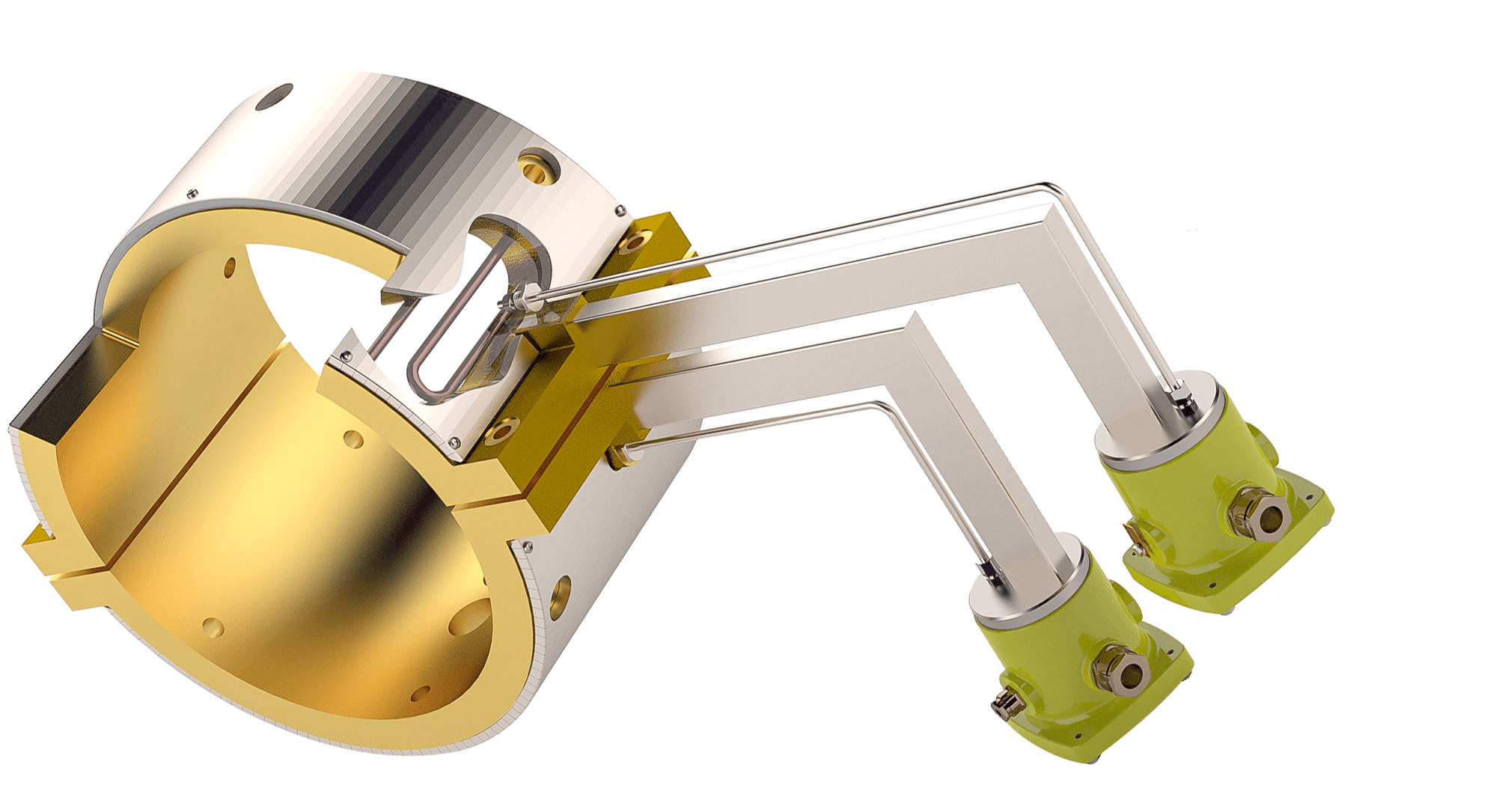

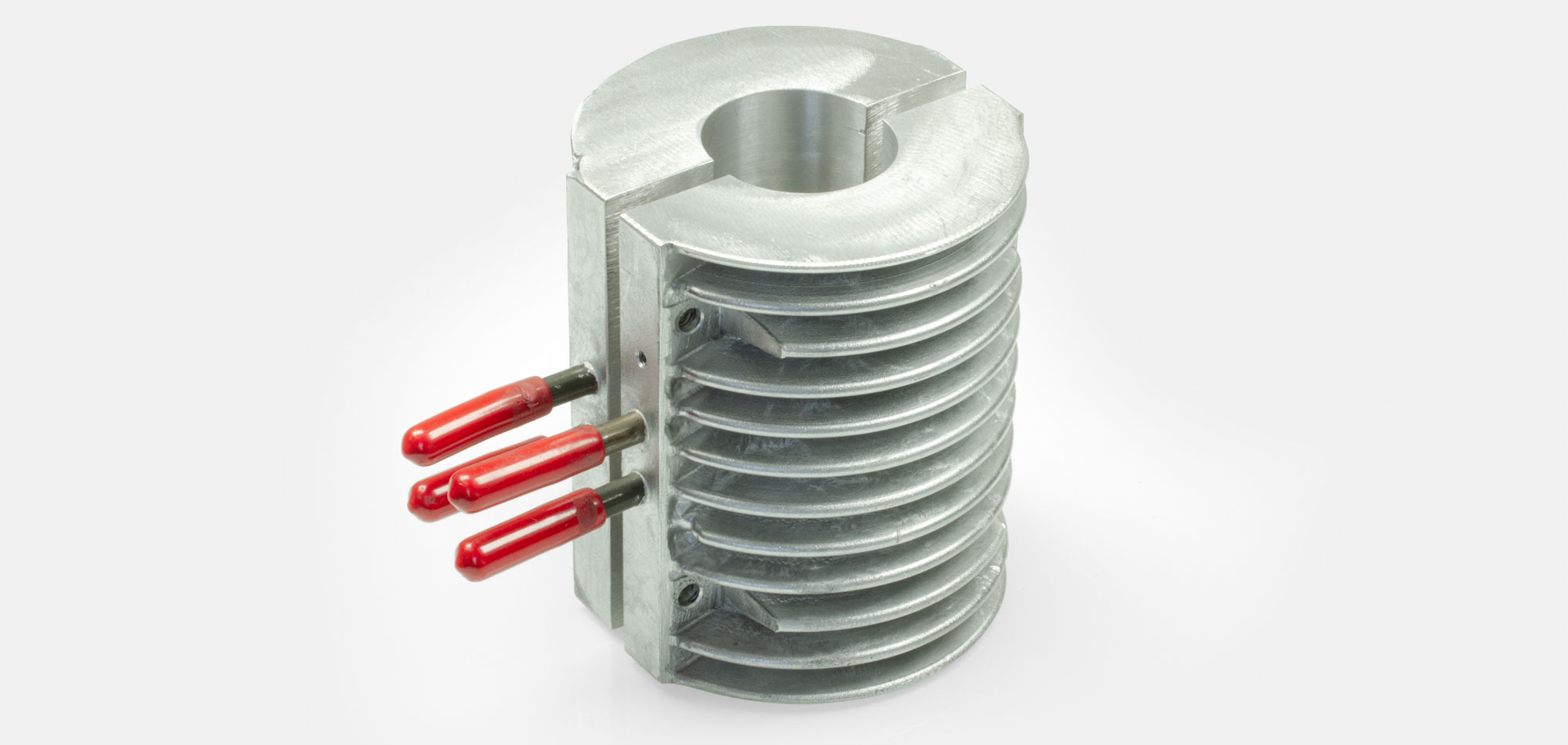

  • avec chemise de refroidissement supplémentaire et bride de raccordement du ventilateur
  • avec isolation supplémentaire
  • divers revêtements de surface, par ex. revêtement antiadhésif, nickelé chimiquement, autres sur demande
  • exécution parallèle au plan
  • Contours fraisés avec une surface au sol
  • Contrôle de la température via des capteurs de température intégrés, veuillez vous référer à notre fiche technique pour les capteurs de température

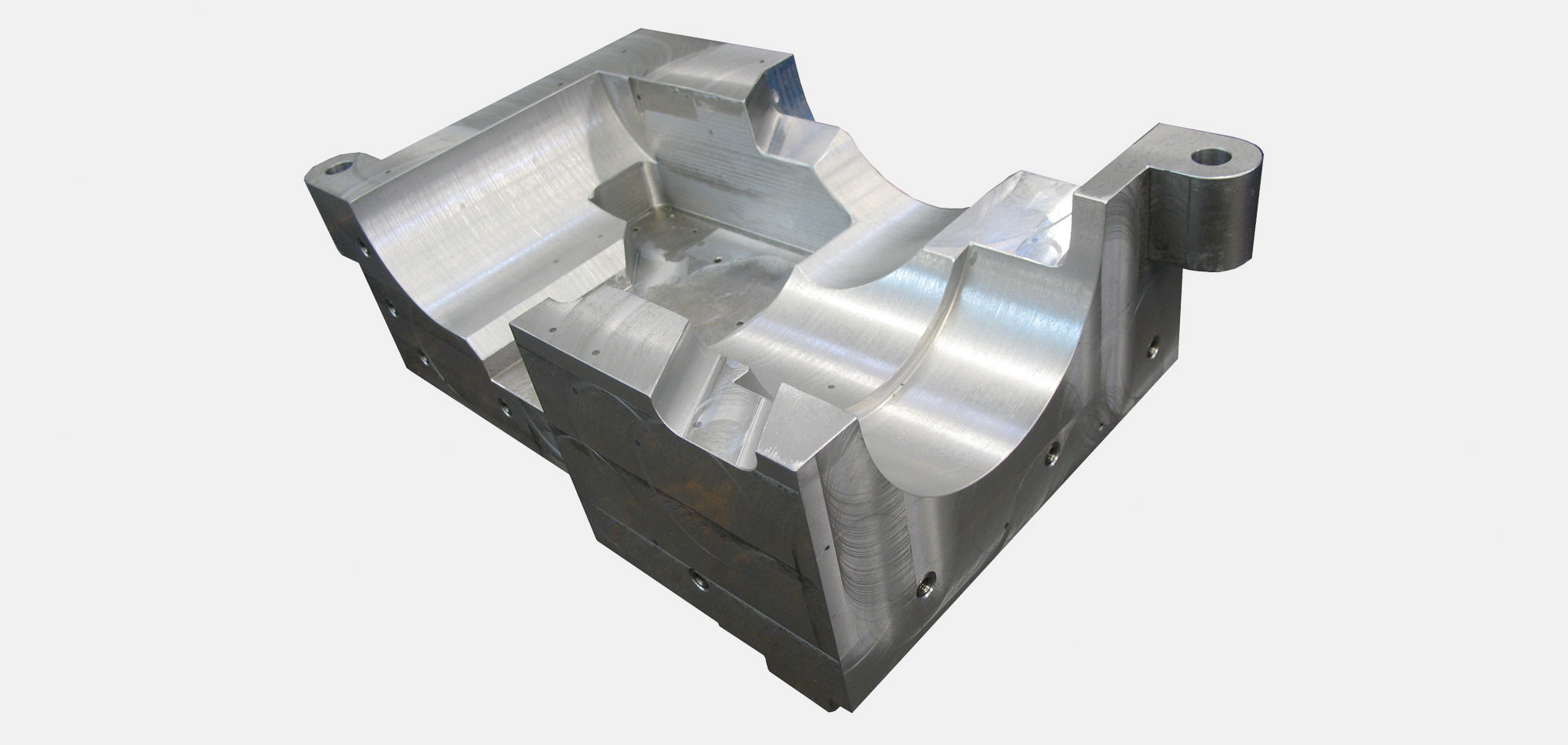

  • Diverses géométries et traitements grâce à notre propre moulage / moulage au sable et aux centres CNC les plus modernes
  • Fabrication, reconditionnement, réparation et révision de radiateurs en fonte pour l'industrie de l'emballage
Technical Data
moulded in Tubular Heaters stainless steel 1.4541 or 1.4828, Ø 6.5 mm or Ø 8.5 mm or Ø 10 mm, others on request
moulded in cooling tubes stainless steel 1.4512 Ø 12x1, others on request
operating voltage 230V, 230/400V and 400V, others on request
performance on customer request and technical possibility
tolerance ±10 % (±5 % on request)
unmachined gravity cast quality lasting mould: Ra 3,2 - 50
sand cast: Ra 12,5 - 50
machined surface quality drilling: Ra 0,8 - 12,5
milling: Ra 1,6 - 12,5
grinding: Ra 0,2 - 0,8
wall thickness Tubular heater Ø 6,5 mm: standard 15 mm (min. 11 mm)
Tubular heater Ø 8,5 mm: standard 25 mm (min. 15 mm)
high voltage stability as per EN 60204
insulation resistance as per EN 60204
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no
Les résistances surmoulées sont utilisées sur les fourreaux et filières d’extrudeuses, les réchauffeurs d’air ou de gaz, tous types de plaques de cuisson, les équipements et procès de vaporisation, les laminoirs, les chaînes d’emballage alimentaires ou no

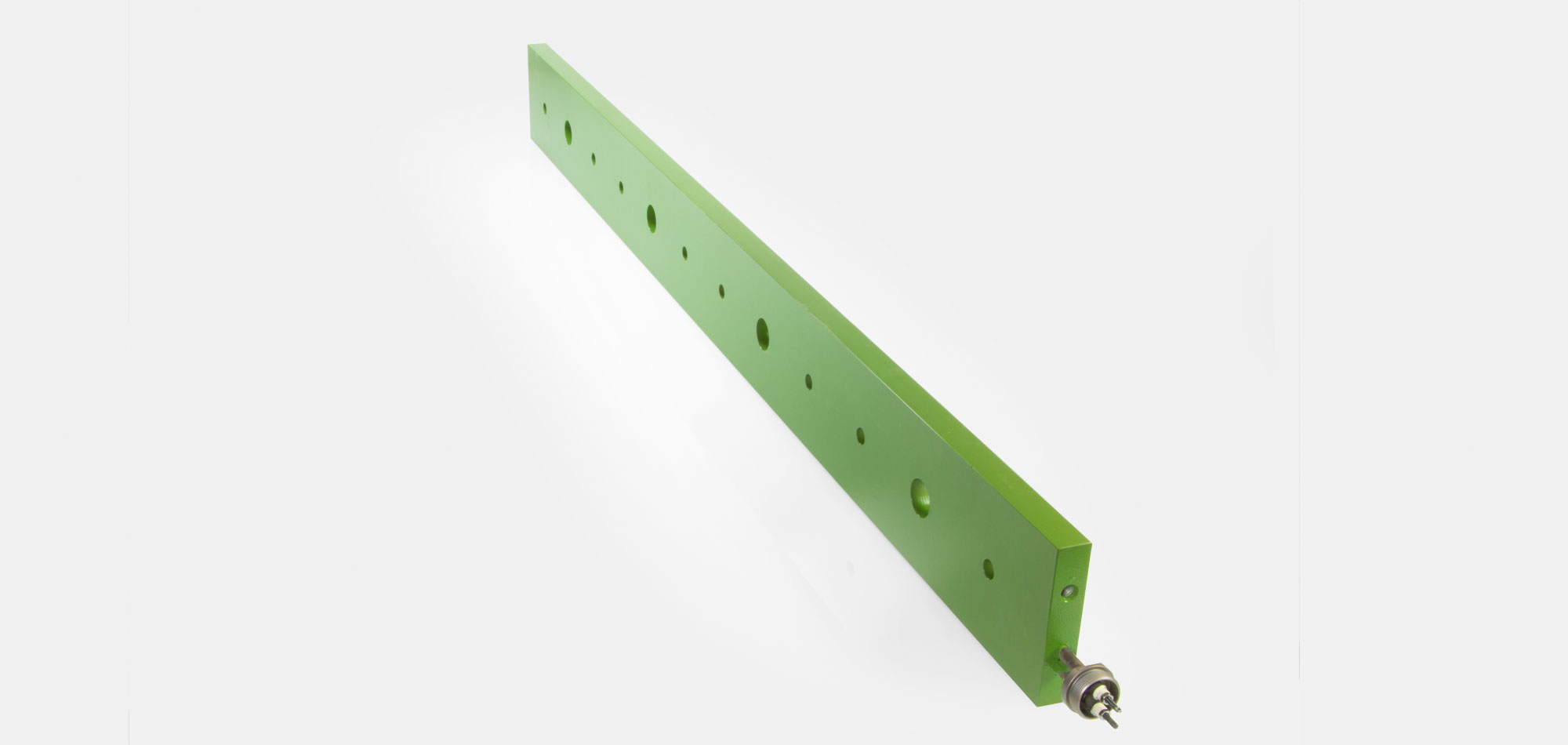

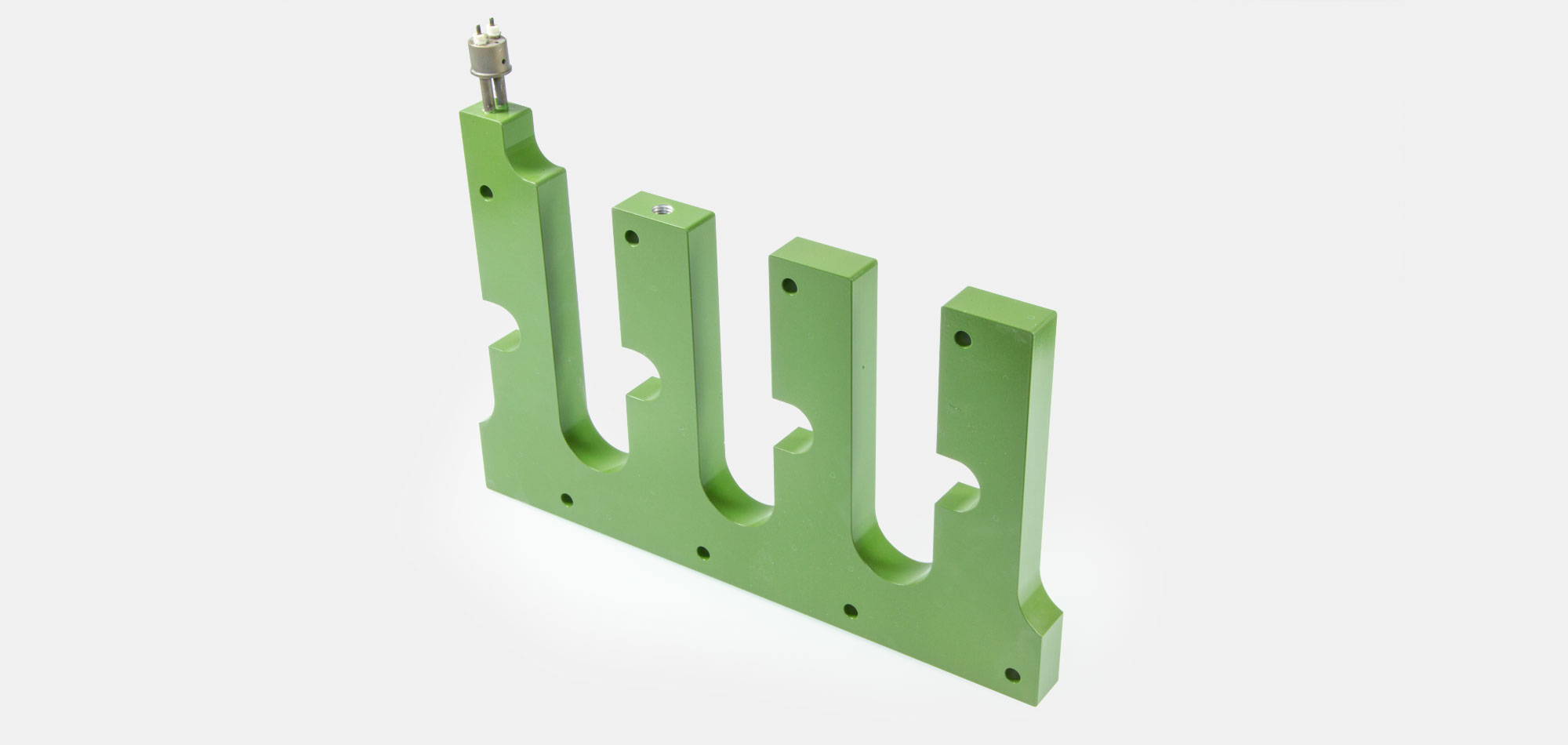

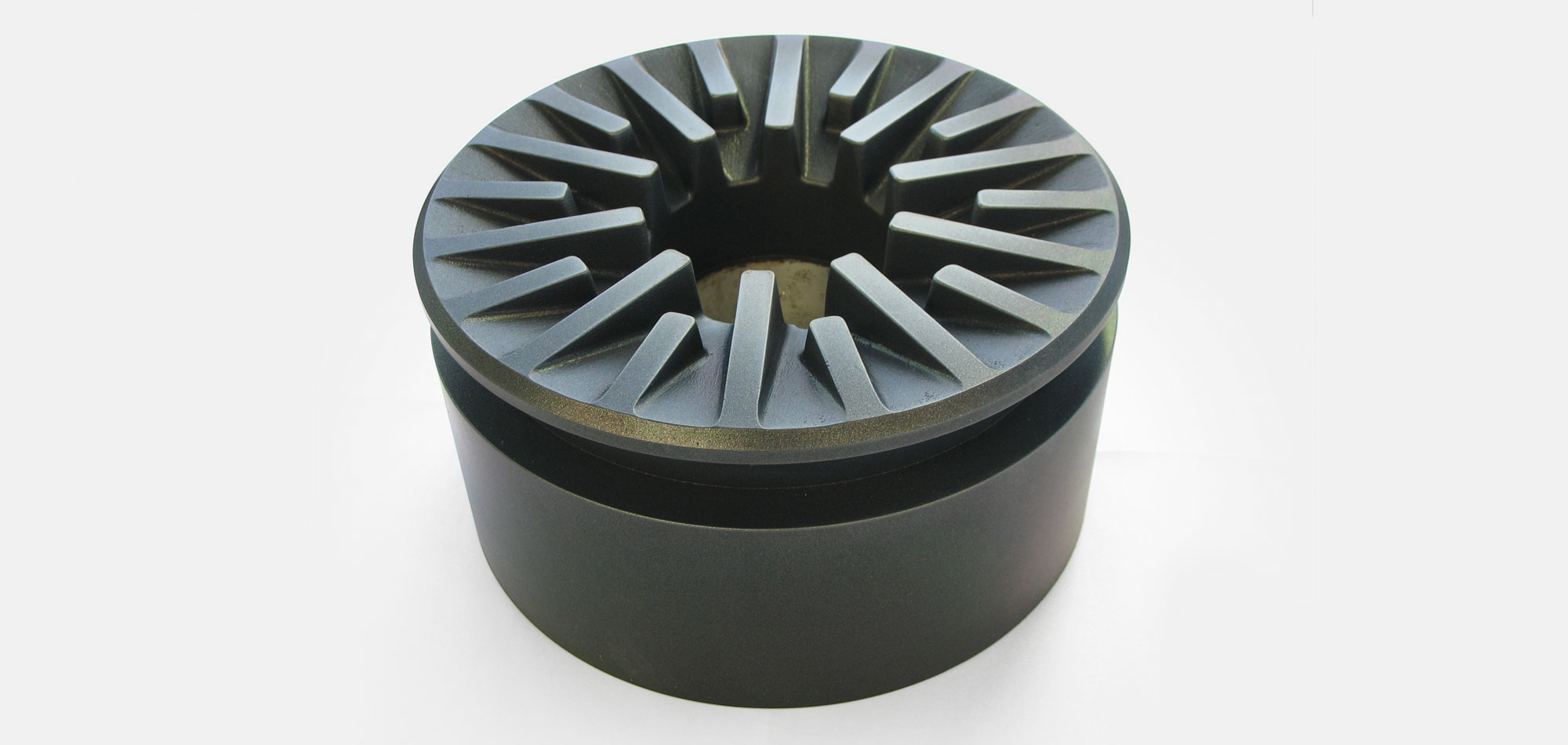

Gussheizung Aluminium mit PTFE Beschichtung
