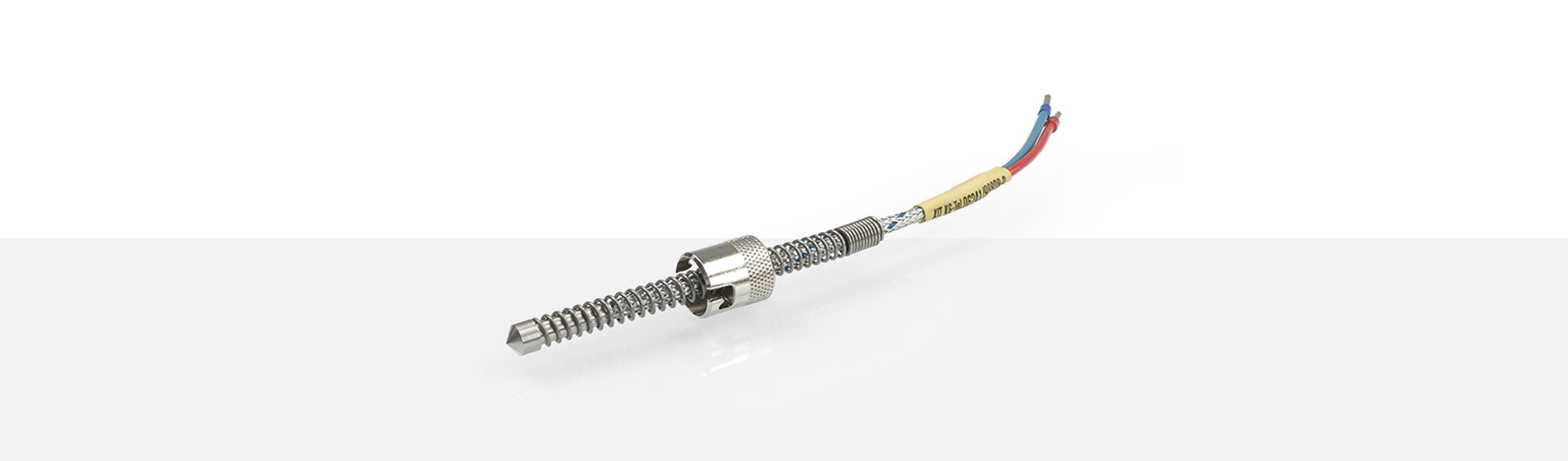

THERMOCOUPLES À BAÏONNETTE

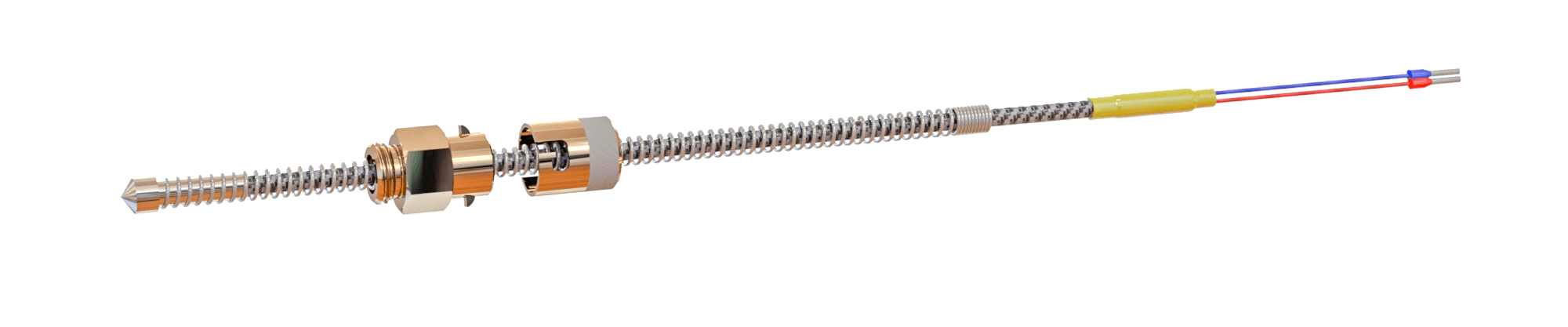

Thermocouples d'insertion à baïonnette sont surtout utilisés dans des moules et l’outillage dans la plasturgie. Le ressort standard de 200 mm est fabriqué du matériau 1.4310 et garantit une parfaite installation sur la pointe du thermocouple. La douille a un filet de ressort de 8 mm. En tournant la douille à baïonnette la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 15 mm. Le branchement est composé de fils isolés en fibre de verre avec une tresse de protection et des câbles en acier galvanisé.
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3300 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3083 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Fiches de raccordement pour thermocouples
| Typ J | fiche mâle | A9.1 | article# 1107127 |
| fiche femelle | A10.1 | article# 1107128 | |
| avec section | 2x0,50 mm² | article# 1349300 |
| Typ K | fiche mâle | A9.2 | article# 1209136 |
| fiche femelle | A10.2 | article# 1134620 | |
| avec section | 2x0,50 mm² | article# 1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
