THERMOCOUPLES À VISSER

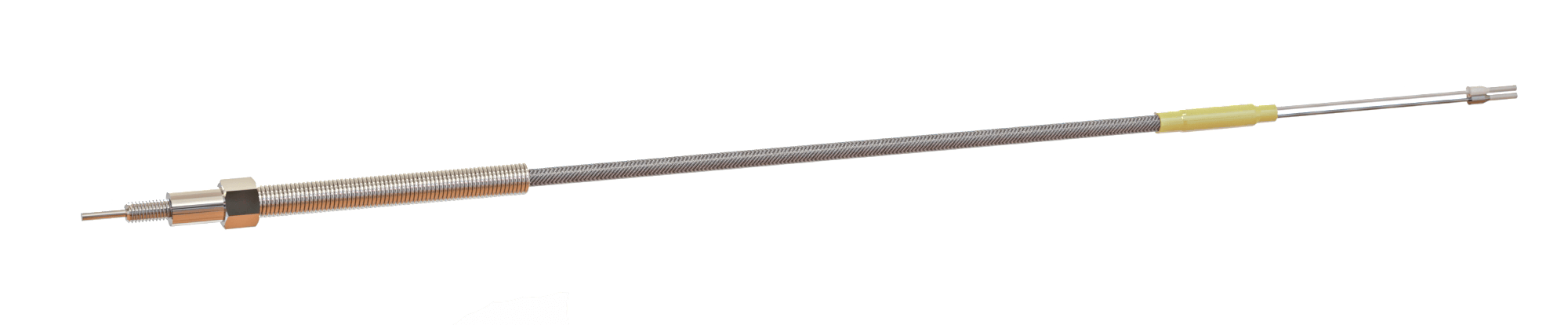

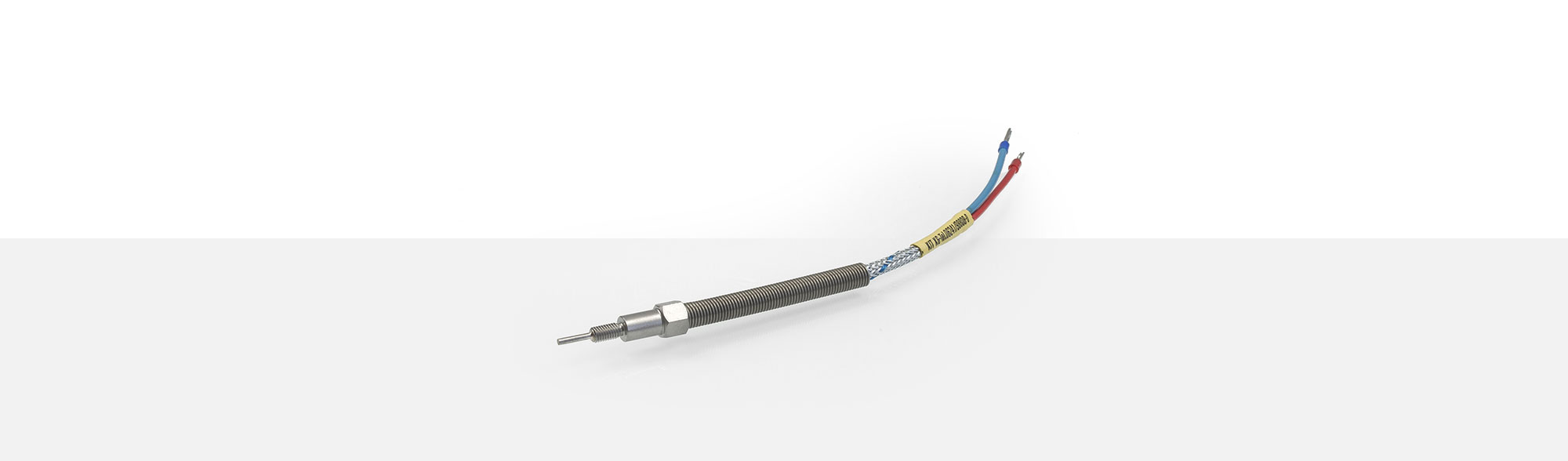

Thermocouples à visser sont idéals pour mesurer sur des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles dans plusieurs tailles de filetage. Le TEF 3 a un temps de réponse rapide et une clé de 10mm de largueur qui permet une installation facile sur la pièce à mesurer. Le passage entre le thermocouple et le câble de compensation est déchargé de traction conique. Un ressort de Ø 8 x 65 mm est utilisé comme protection.
Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF 3. D'autres sont disponibles sur demande.
Thermocouple type L
| article# | section transversale | température d'utilisation | diamètre extérieur |
| 1200464 | 2x1.00 mm² | -50°C jusqu'à +400°C | ca. 4.50 mm |
| 1200465 | 2x1.00 mm² | -50°C jusqu'à +400°C | ca. 4.50 mm |
| 1256523 | 2x1.00 mm² | -50°C jusqu'à +500°C | ca. 4.50 x 2.60 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3300 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3083 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Fiches de raccordement pour thermocouples
| Typ J | fiche mâle | A9.1 | article# 1107127 |
| fiche femelle | A10.1 | article# 1107128 | |
| avec section | 2x0,50 mm² | article# 1349300 |
| Typ K | fiche mâle | A9.2 | article# 1209136 |
| fiche femelle | A10.2 | article# 1134620 | |
| avec section | 2x0,50 mm² | article# 1349300 |
Doubles fiches de raccordement pour thermocouples
| Typ J | double fiche mâle | article# 1209139 | |
| double fiche femelle | article# 1209144 | ||
| collier de fixation | 2x1,00 mm² | article# 1349298 | |
| avec section | 2x0,50 mm² | article# 1349300 |
| Typ K | double fiche mâle | article# 2105264 | |
| double fiche femelle | article# 1302891 | ||
| collier de fixation | 2x1,00 mm² | article# 1349298 | |
| avec section | 2x0,50 mm² | article# 1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
