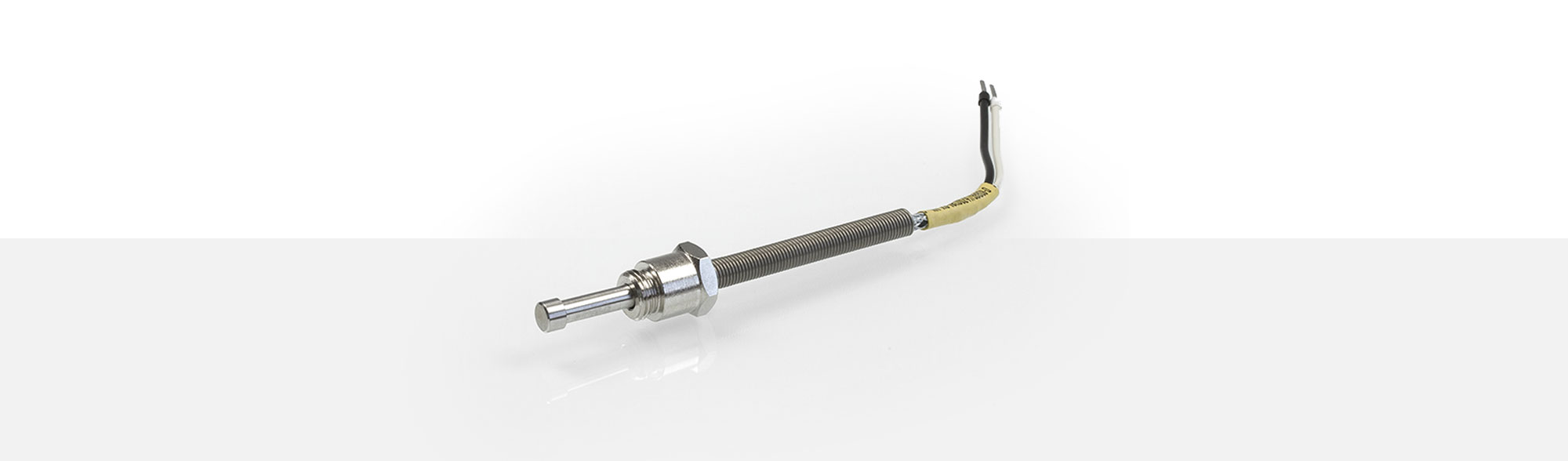

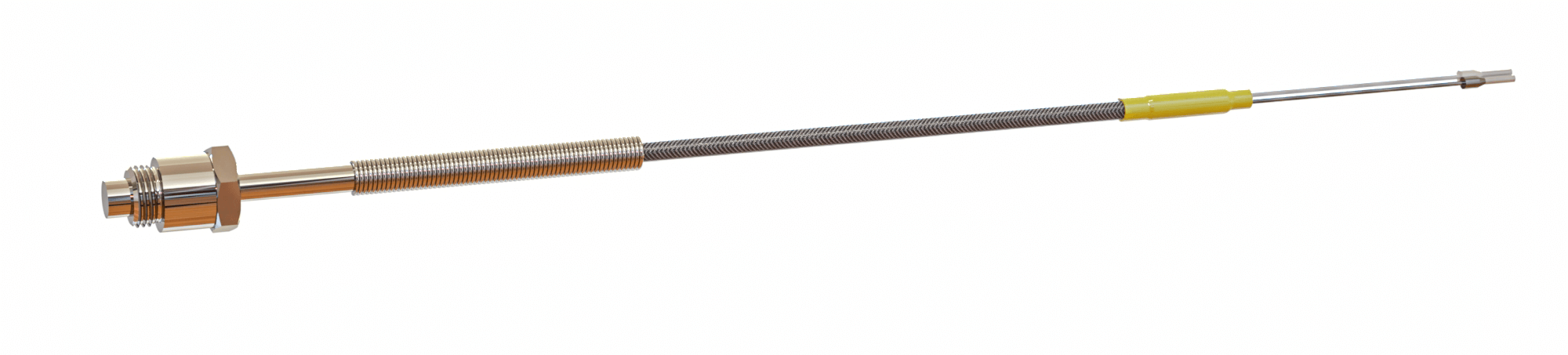

THERMOCOUPLES À VISSER

type TEF 60

Domaines d'applications

Thermocouples à visser sont idéals pour mesurer sur des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles dans plusieurs tailles de filetage. Le TEF 60 peut être monté sans tournoiement de câble. Le raccord à vis lâche G ¼” avec sa clé de 17 mm est vissé dans le trou de filetage et appuie la douille plane du thermocouple sur la pièce à mesurer. Le passage entre le thermocouple et le câble de compensation est déchargé de traction conique. Un ressort de Ø 8 x 65 mm est utilisé comme protection.

  1. température d'utilisation: jusqu'à 400°C
  2. pointe du thermocouple :
    Ø 8 x 5 mm - plane
  3. soudure chaude à la masse ou isolée de la masse
  4. simple ou double élément
  5. raccord à vis avec filetage G ¼”
  • jusqu'à 400°C
    température d'utilisation
  • Ø 8 x 5 mm - plat
    pointe du thermocouple
  • G 1/4"
    raccord à vis avec filetage

Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF 60. D'autres sont disponibles sur demande.

Thermocouple type L

article# section transversale température d'utilisation diamètre extérieur
1200456 4x0.22 mm² -50°C jusqu'à +400°C 3.80 mm max.
1200464 2x1.00 mm² -50°C jusqu'à +400°C ca. 4.50 mm
1200465 2x1.00 mm² -50°C jusqu'à +400°C ca. 4.50 mm
1256523 2x1.00 mm² -50°C jusqu'à +500°C ca. 4.50 x 2.60 mm

Thermocouple type J

article# section transversale température d'utilisation diamètre extérieur
1229818 4x0.22 mm² -50°C jusqu'à +400°C ca. 3.60 mm
1231037 2x0.50 mm² -50°C jusqu'à +400°C ca. 3.90 mm
1201349 2x1.00 mm² -50°C jusqu'à +400°C 4.60 mm max.

Thermocouple type K

article# section transversale température d'utilisation diamètre extérieur
1298584 4x0.22 mm² -50°C jusqu'à +400°C 4.00 mm max.
1200471 2x0.50 mm² -50°C jusqu'à +400°C ca. 3.50 mm
1200473 2x1.00 mm² -50°C jusqu'à +400°C ca. 4.50 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches rondes avec connexion à visser

    3-pôles fiche mâle T3079 article# 1103631
      fiche femelle T3080 article# 1200749





    5-pôles fiche mâle T3260 article# 1103635
      fiche femelle T3084 article# 1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles fiche mâle T3008 article# 1103627





    5-pôles fiche mâle T3012 article# 1119173



    Fiches de raccordement pour thermocouples

    Typ J fiche mâle A9.1 article# 1107127
      fiche femelle A10.1 article# 1107128
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299





    Typ K fiche mâle A9.2 article# 1209136
      fiche femelle A10.2 article# 1209141
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299

    Doubles fiches de raccordement pour thermocouples

    Typ J double fiche mâle   article# 1209139
      double fiche femelle   article# 1209144
      collier de fixation 2x1,00 mm² article# 1349298
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299





    Typ K double fiche mâle   article# 2105264
      double fiche femelle   article# 1302891
      collier de fixation 2x1,00 mm² article# 1349298
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
