THERMOCOUPLES À EMMANCHER

type TEF 2

Domaines d'applications

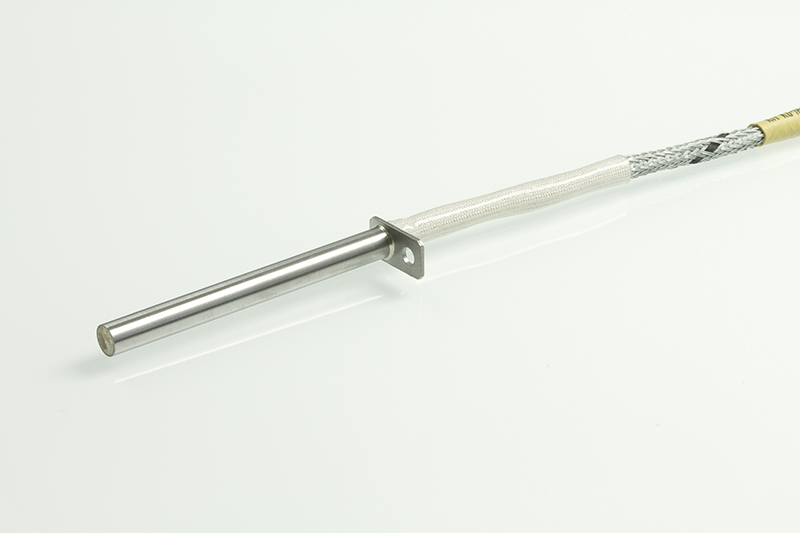

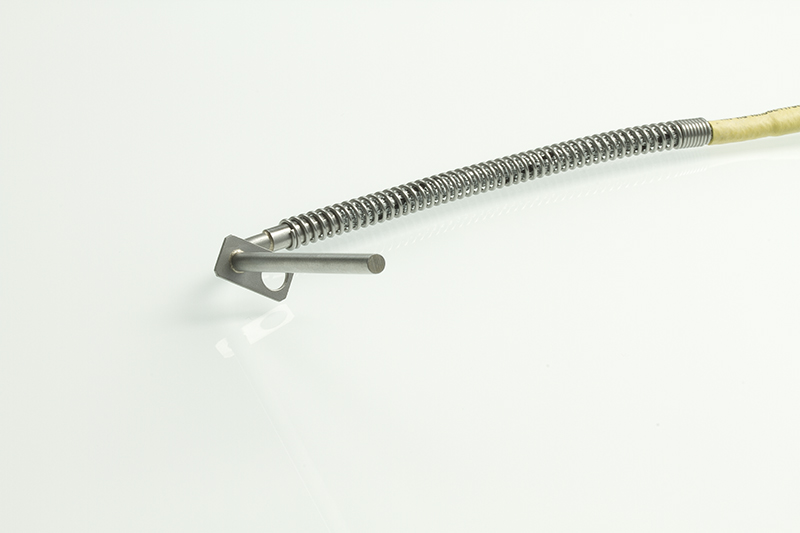

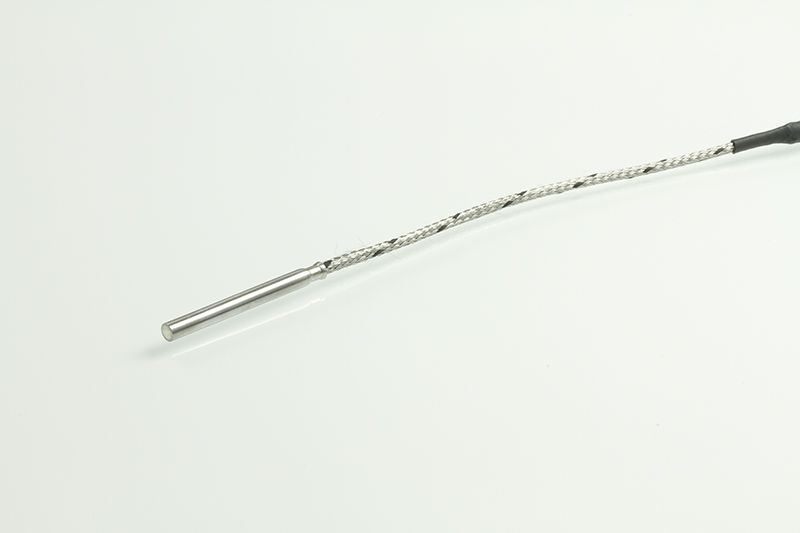

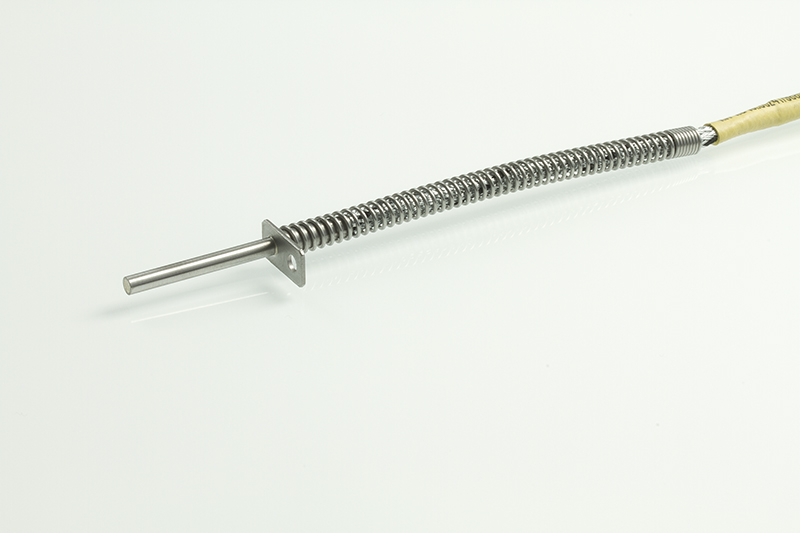

Thermocouples à emmancher sont idéals pour presque tous les domaines de mesurage de température. Ils sont disponibles en exécution droite et rectangulaire. Pour la fixation il existe des vis de serrage, des vis, des brides et des anneaux de serrage, selon exécution. La tresse de protection est éligible. En standard on utilise des ressorts ou des câbles en fibre de verre spéciale avec un vernis résistant à la chaleur à 400°C. De plus, des câbles compensateurs et thermiques en fibre de verre PCV-PFA, ainsi que de la fibre de verre avec une tresse métallique sont disponibles. Le TEF 2 avec un câble compensateur sous tresse est composé de deux tubes de Ø 3,5 x 0,4 x 35 mm et de Ø 4,5 x 0,5 x 15 mm. Les tubes sont en acier affiné 1.4301. Le tube de Ø 4.5 mm sert comme décharge de traction pour la tresse. Le TEF 2 est disponible dans d'autres diamètres et d'autres longueurs plongeantes.

  • température d'utilisation: jusqu'à 400 °C

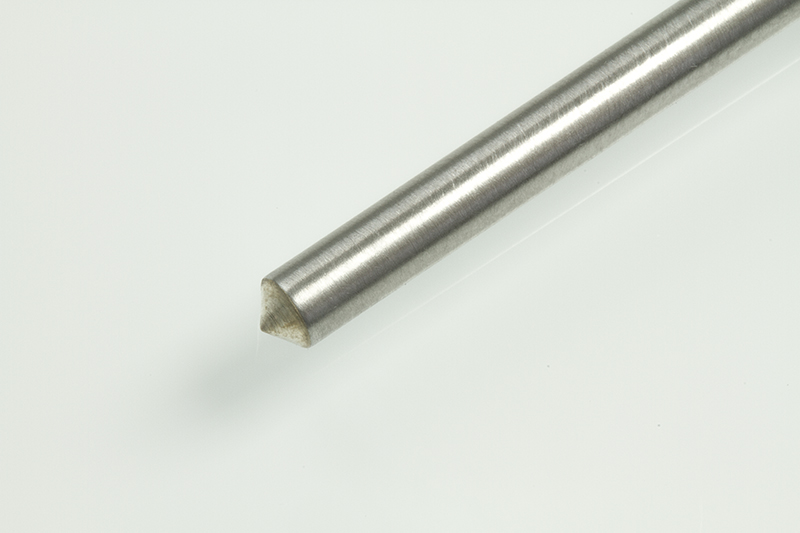

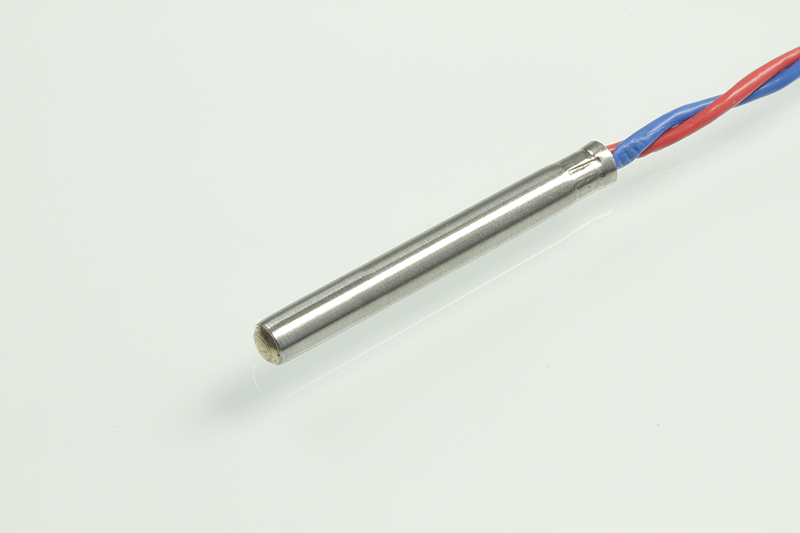

  • pointe de thermocouple:
    Ø 3.5 x 30 mm longueur plongeante
  • soudure chaude isolée à la masse ou de la masse
  • simple ou double élément

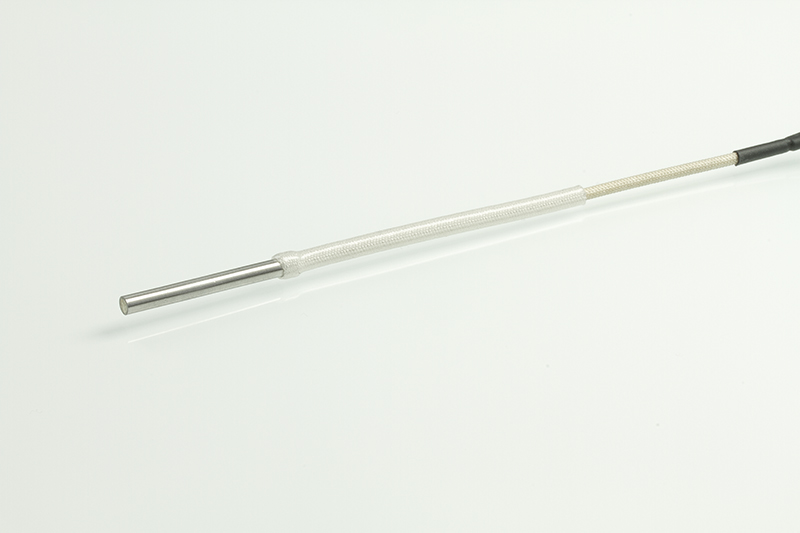

  • 60 mm de tresse en fibre de verre spéciale comme protection standard

  • jusqu'à 400°C
    température d'utilisation
  • Ø 3.5 x 30 mm
    longueur plongeante
  • Ø 4.5 x 15 mm
    Butée pression

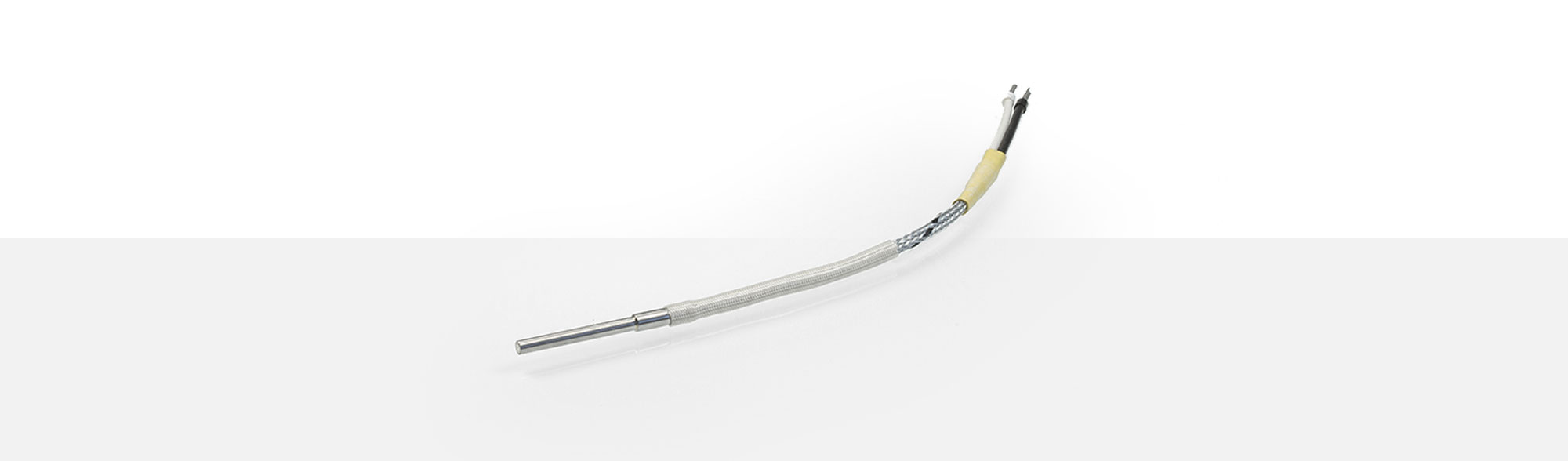

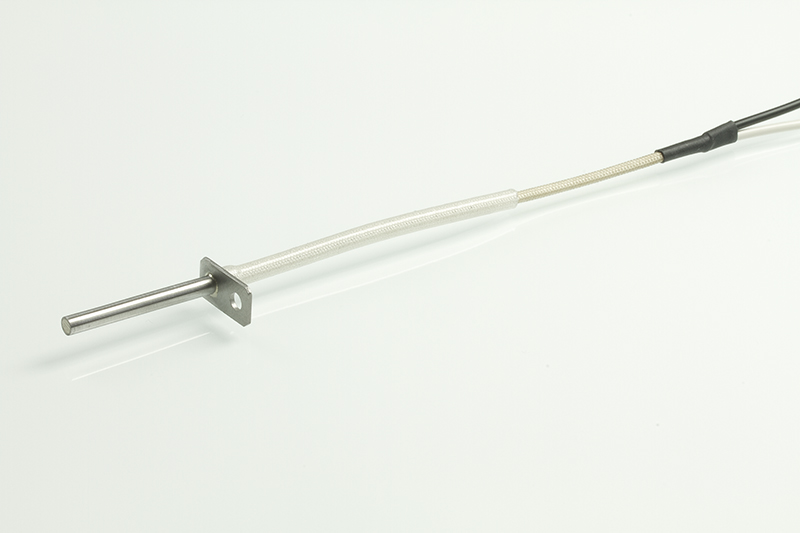

Sonde de température type TEF 2

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415
      fiche femelle T3261 article# 1200722



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches de raccordement pour thermocouples

    Typ J fiche mâle A9.1 article# 1107127
      fiche femelle A10.1 article# 1107128
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299





    Typ K fiche mâle A9.2 article# 1209136
      fiche femelle A10.2 article# 1209141
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299

    Miniature - Fiches de raccordement pour thermocouples

    Typ J mini fiche mâle A12.1 article# 1269361
      mini fiche femelle A13.1 article# 1269362
      douille 2x0,50 mm² article# 1269363





    Typ K mini fiche mâle A12.2 article# 1209147
      mini fiche femelle A13.2 article# 2104331
      douille   article# 1269363

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
