THERMOCOUPLES SPÉCIAUX

type TEF 35

Domaines d'applications

Les thermocouples listés ici sont dans la plupart faits sur mesure. Si vous avez des questions concernant l'enregistrement de température nous sommes heureux de vous aider. Nous fabriquons des pièces uniques ainsi que des grandes séries. Demandez votre thermocouple!

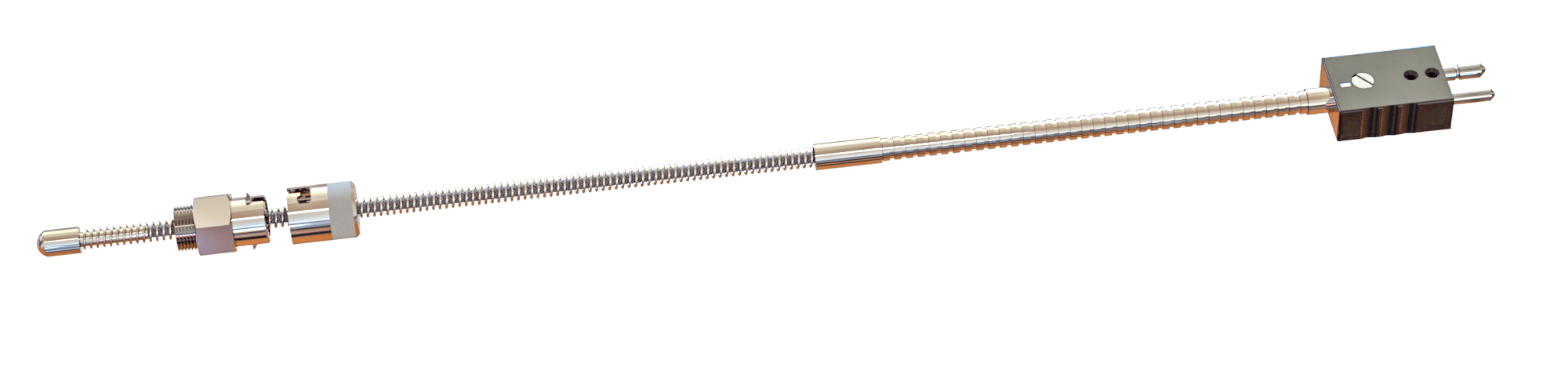

Thermocouples d'insertion à baïonnette sont surtout utilisés dans des moules et l’outillage dans la plasturgie. Grâce à sa pointe ronde le thermocouple s'adapte avec le trou du thermocouple. Le ressort standard de 200 mm garantit un contact de pression parfait à la pointe du thermocouple. La douille à baïonnette a un ressort fileté de Ø 6 mm. En tournant la douille à baïonnette la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 15 mm. Les câbles sont protégés par une gaine flexible. A une extrémité de la gaine se trouve un ressort de Ø 6 x 200 mm et à l'autre il y a le connecteur pour le thermocouple.

  • température d'utilisation: jusqu'à 400 °C
  • pointe du thermocouple:
    Ø 8 x 12.8 mm – ronde
  • soudure chaude isolée à la masse ou de la masse
  • simple ou double élément
  • tresse métallique 4,000 mm
    avec 3,800 mm gaine flexible et
    fiches de connexion pour thermocouple
  • jusqu'à 400°C
    température d'utilisation
  • Ø 8 x 12.8 mm – ronde
    pointe du thermocouple
  • 200 mm
    ressort

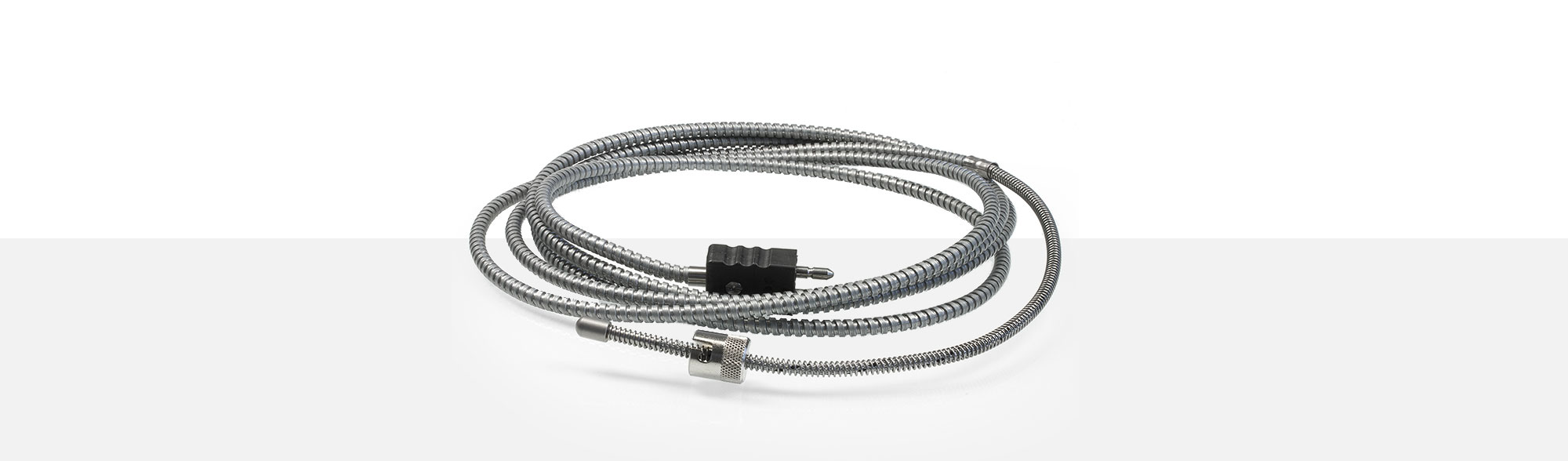

Sonde de température type TEF 35

Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF 35. D'autres sont disponibles sur demande.

Thermocouple type J

article# section transversale température d'utilisation diamètre extérieur
1229818 4x0.22 mm² -50 °C jusqu'à +400 °C ca. 3.60 mm
1222528 2x0.35 mm² -50 °C jusqu'à +400 °C ca. 3.60 mm

Thermocouple type K

article# section transversale température d'utilisation diamètre extérieur
1298584 4x0.22 mm² -50 °C jusqu'à +400 °C 4.00 mm max.
1200471 2x0.50 mm² -50 °C jusqu'à +400 °C ca. 3.50 mm

    Fiches de raccordement pour thermocouples

    Typ J fiche mâle A9.1 article# 1107127
      fiche femelle A10.1 article# 1107128
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299





    Typ K fiche mâle A9.2 article# 1209136
      fiche femelle A10.2 article# 1209141
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299

    Doubles fiches de raccordement pour thermocouples

    Typ J double fiche mâle   article# 1209139
      double fiche femelle   article# 1209144
      collier de fixation 2x1,00 mm² article# 1349298
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299





    Typ K double fiche mâle   article# 2105264
      double fiche femelle   article# 1302891
      collier de fixation 2x1,00 mm² article# 1349298
      avec section 2x0,50 mm² article# 1349300
        2x0,22 mm² article# 1349299

    Raccord à vis N4

    Raccord à vis N4 G3/8”

    article# 1204429
    filetage G 3/8"
    longueur filetage 6 mm
    longueur totale 27 mm
    taille clé 17
    Ø manche 14,5 mm
    Ø interne 9 mm
    matériel acier
    nickelé
    broches étirées 2

    Raccord à vis N4 G1/4”

    article# 1204428
    filetage G 1/4"
    longueur filetage 6 mm
    longueur totale 27 mm
    taille clé 17
    Ø manche 14,5 mm
    Ø interne 9 mm
    matériel acier
    nickelé
    broches étirées 2

    Raccord à vis N4 M14x150

    article# 1204427
    filetage M 14 x 1,5
    longueur filetage 6 mm
    longueur totale 27 mm
    taille clè 17
    Ø manche 14,5 mm
    Ø interne 9 mm
    matériel acier
    nickelé
    broches étirées 2
