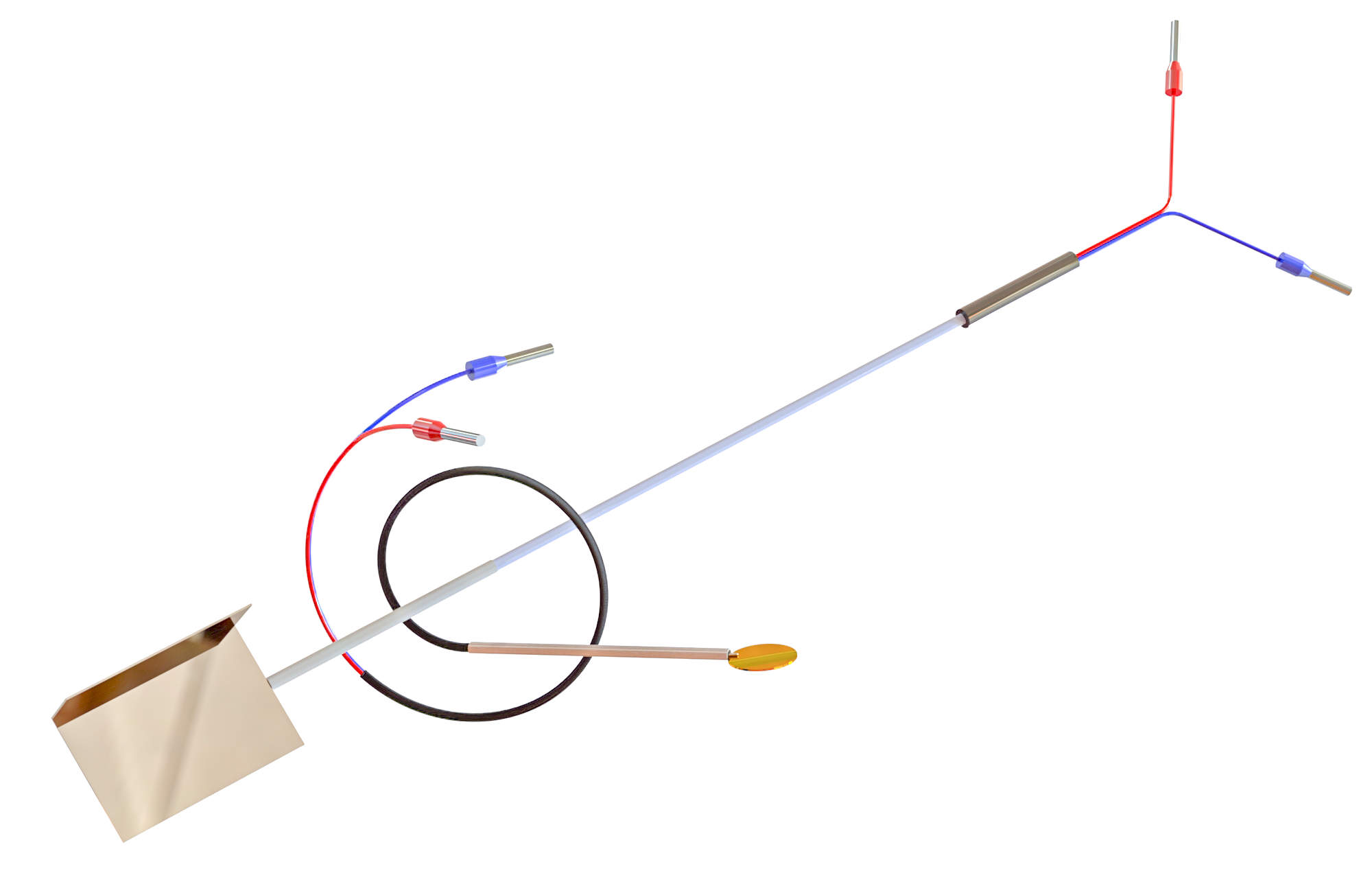

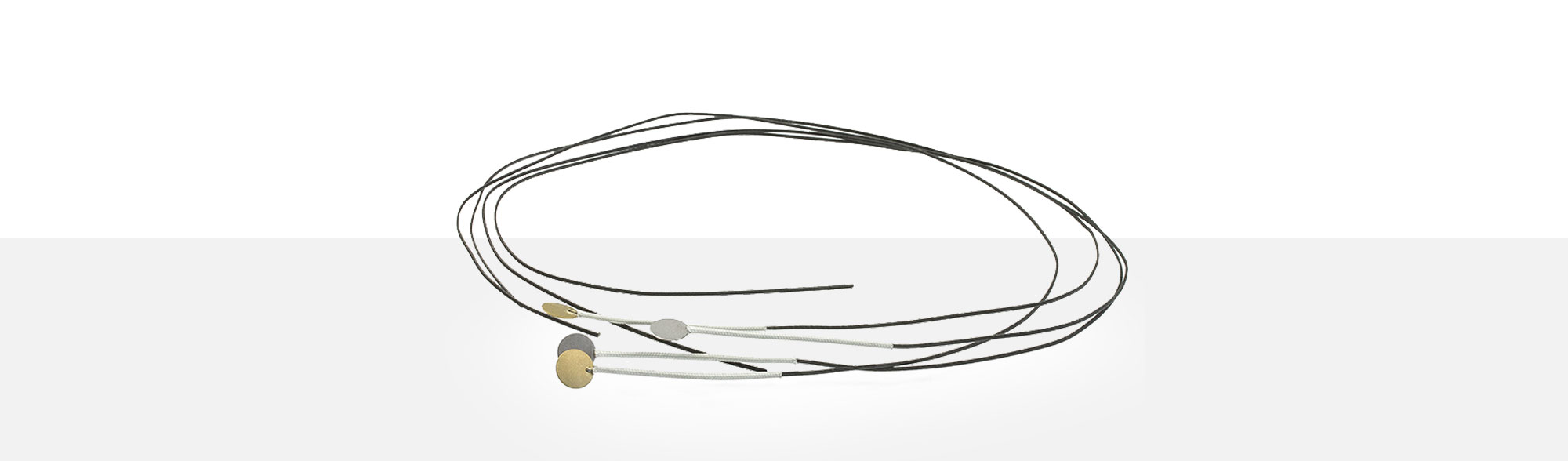

THERMOCOUPLES DE SURFACE POUR COLLIERS CHAUFFANTS

type TEF U

Domaines d'applications

Pour cette réalisation de thermocouple, un pair thermique composé de câbles thermiques isolés de fibre de verre seules ou ensembles est soudé sur la tôle en acier affinée de Ø 10.0 x 0.3 mm. La tôle de contact est disponible dans différents tailles et épaisseurs. Une tresse de 50 mm en fibre de verre est utilisée comme protection. La condition primordiale pour l'utilisation du TEF U est un environnement de mesure sec.

  • température d'utilisation: jusqu'à 300 °C
  • dimension Ø 10 x 0.3 mm
  • acier affiné 1.4301
  • longueur standard du câble de raccordement: 2,000 mm
  • jusqu'à 300°C
    température d'utilisation
  • Ø 10 x 0.3 mm
    dimension
  • 50 mm GLS
    Knickschutz

Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF U. D'autres sont disponibles sur demande.

Thermocouple type L

article# section transversale température d'utilisation diamètre extérieur
1200458 2x0.50 mm² jusqu'à +250 °C max. 2.0 x 1.2 mm
2113782 2x Ø 0.5 mm jusqu'à +400 °C max. 1.6 x 0.8 mm

Thermocouple type J

article# section transversale température d'utilisation diamètre extérieur
2113765 2x0.22 mm² jusqu'à +400 °C max. 1.9 x 1.3 mm
2113777 2x0.095 mm² jusqu'à +400 °C max. 1.3 x 0.8 mm
2113789 2x Ø 0.5 mm jusqu'à +350 °C max. 1.6 x 0.8 mm

Thermocouple type K

article# section transversale température d'utilisation diamètre extérieur
1200472 2x0.50 mm² -40 °C jusqu'à +400 °C 2.0 x 1.2 mm
2113784 2x Ø 0.5 mm jusqu'à +350 °C max. 1.6 x 0.8 mm

Exemples de réalisation

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Miniature - Fiches de raccordement pour thermocouples

    Typ J mini fiche mâle A12.1 article# 1269361
      mini fiche femelle A13.1 article# 1269362
      douille 2x0,50 mm² article# 1269363





    Typ K mini fiche mâle A12.2 article# 1209147
      mini fiche femelle A13.2 article# 2104331
      douille   article# 1269363
