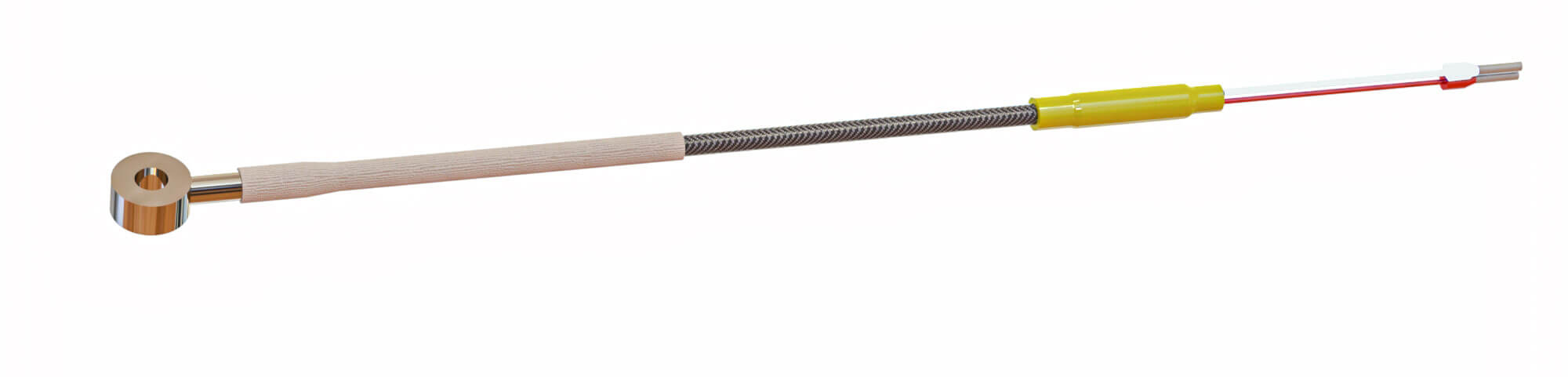

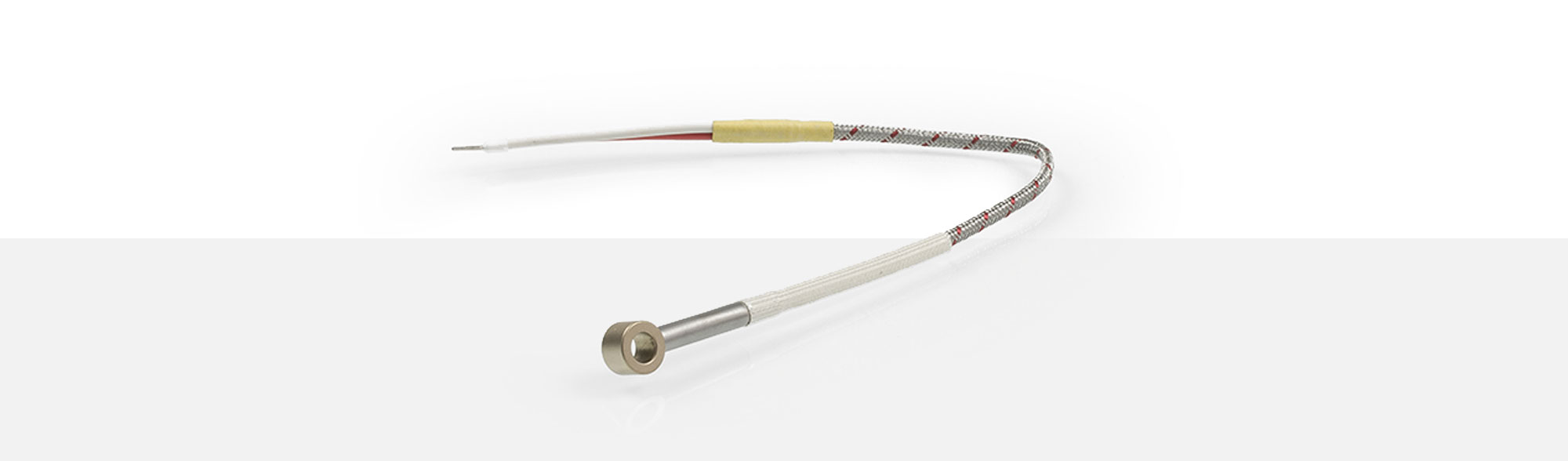

type PWF 75

Domains d'applications

Les capteurs de surface sont utilisés pour mesurer la température sur des surfaces rondes ou planes. Un trou borgne de Ø 6 x 2,5mm sera creusé dans la bague du capteur de 8mm, dans lequel le tube de protection de Ø 6 x 37mm sera soudé. Le passage entre le tube et le câble de compensation est déchargé de traction conique. En standard, une gaine de 60mm en fibre de verre spéciale vernie résistante à la chaleur jusqu'à 400°C est utilisée. Le capteur est fixé avec une vis M4 x 15 mm. Dans la réalisation standard la ligne de rattachement est faite en cordon de cuivre nickelé. Chaque fil est isolé en PFA et fibre de verre et ensemble ils sont enveloppés dans une tresse en fibre de verre et acier inoxydable.

• élément de mesurage Pt100 selon
  DIN EN 60751 – classe B
• circuit en deux fils en réalisation standard
• température d'utilisation: jusqu'à 260 °C
• Soudure chaude isolée de la masse
• bague du capteur: Ø 12 / 6.5 x 8 mm
  avec tube de protection Ø 6 x 37 mm
• 60 mm tresse en fibre de verre comme protection standard
