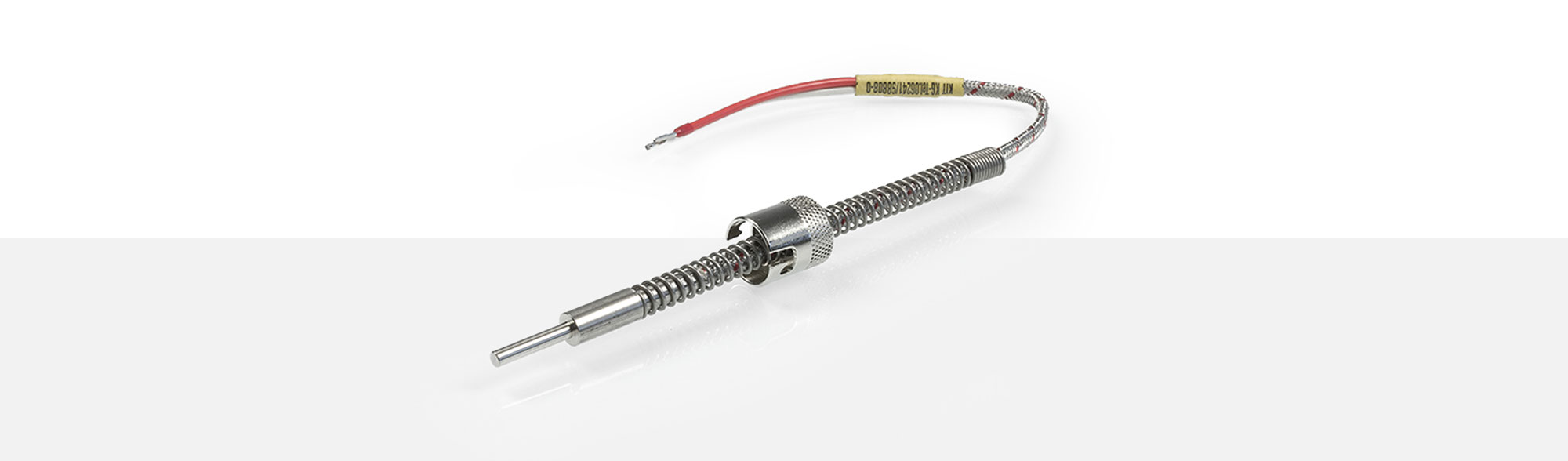

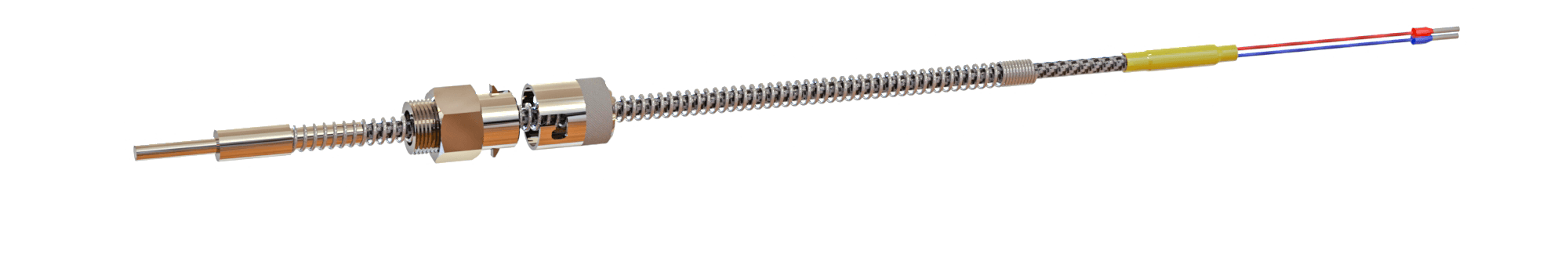

CAPTEURS À BAÏONNETTE
Capteurs d'insertion à baïonnette sont surtout utilisés dans des moules et l’outillage dans la plasturgie. Le ressort standard de 200 mm fait en matériel 1.4310 garantit un contact de pression parfait à la pointe du capteur. La douille à baïonnette a un ressort fileté de Ø 8 mm. En tournant la douille à baïonnette la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 15 mm. En standard les câbles sont en cuivre nickelé. Chaque fil a une isolation en PFA et fibre de verre sous une tresse en fibre de verre et acier inox.
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3300 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3083 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Fiches de raccordement pour thermocouples
| Typ J | fiche mâle | A9.1 | article# 1107127 |
| fiche femelle | A10.1 | article# 1107128 | |
| avec section | 2x0,50 mm² | article# 1349300 |
| Typ K | fiche mâle | A9.2 | article# 1209136 |
| fiche femelle | A10.2 | article# 1134620 | |
| avec section | 2x0,50 mm² | article# 1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
