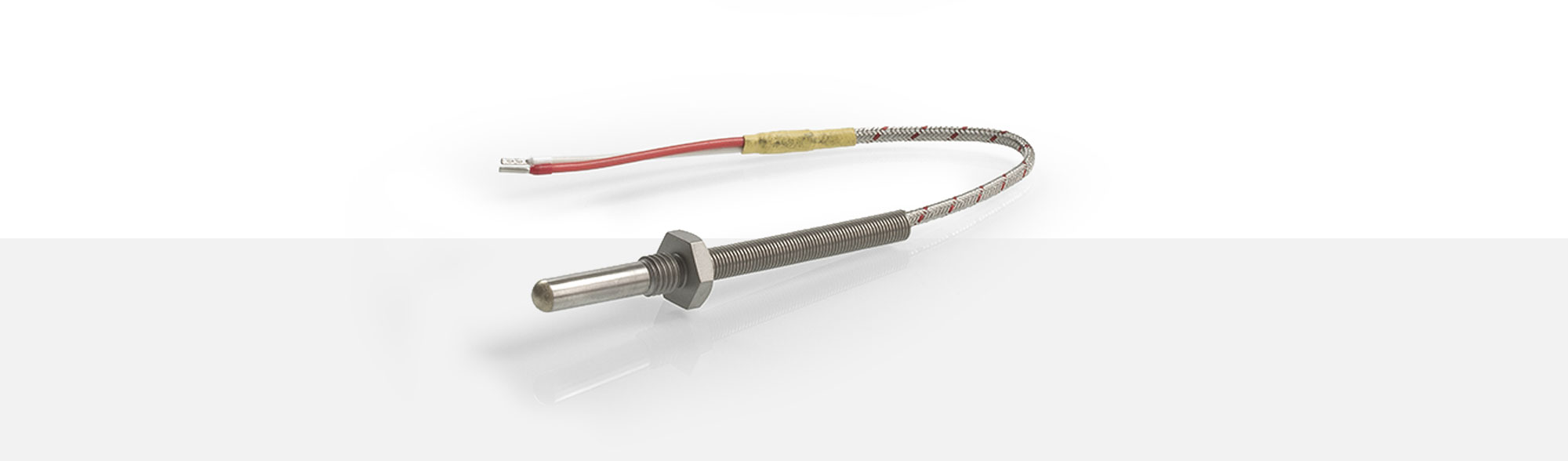

CAPTEURS À VISSER

type PWF 206

Domaines d'applications

Des capteurs à visser sont idéals pour mesurer sur des surfaces. Ils sont vissés directement dans la pièce de fabrication et disponibles dans plusieurs tailles de filetage. Le PWF 206 a une longueur de vissage de 50 mm. Le tube ronde du capteur de Ø 8 x 30 mm et suivi d'un solide raccord à vis M10 x 20 mm avec une clé de 17 mm. La longueur totale est 50 mm. Un ressort de 8 x 65 mm est utilisé comme protection contre endommagement. En standard les câbles sont en cuivre nickelé. Chaque fil a une isolation en PFA et fibre de verre sous une tresse en fibre de verre et acier inox.

  • élément de mesurage Pt100 selon
    DIN EN 60751 – classe B
  • circuit à deux  fils en réalisation standard
  • température d'utilisation: jusqu'à 260 °C
  • soudure chaude isolée de la masse
  • pointe du capteur:
    Ø 8 x 30 mm / profondeur plongeante 50 mm – ronde
  • filetage M10x20 – clé 17 mm
  • 110°
    Fühlerspitze
  • 200mm
    Federlänge
  • 12.3mm
    Innendurchmesser

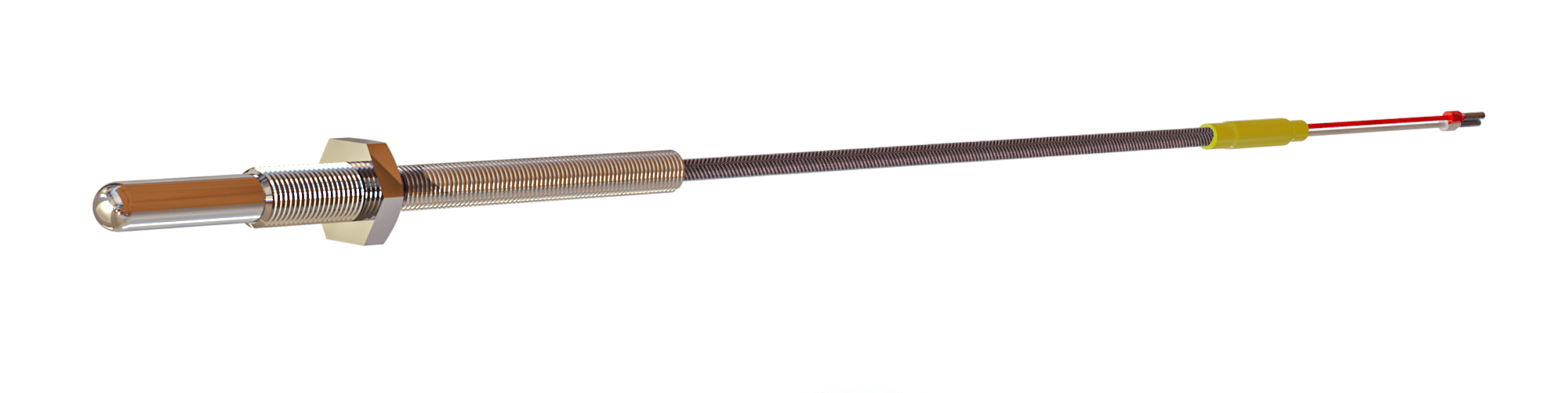

Sonde de température type PWF 206

Veuillez trouver ci-après nos câbles de raccordement standards pour le PWF 206. D'autres sont disponibles sur demande.

article# section transversale température d'utilisation diamètre extérieur
1308376 2x0.22 mm²
Cu-étamé
-50 °C jusqu'à +350 °C 3.50 ±0.15 mm
1298296 2x0.22 mm²
Cu-étamé
-50 °C jusqu'à +260 °C 3.80 ±0.05 mm
1258824 2x0.25 mm²
Cu-étamé
-50 °C jusqu'à +260 °C 3.30 ±0.10 mm
1201354 2x0.35 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 4.6 x 2.8 mm
1201352 2x0.38 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 3.45 x 1.95 mm
1340642 3x0.25 mm²
Cu-étamé
-60 °C jusqu'à +260 °C 3.40 ±0.15 mm
1307789 4x0.22 mm²
Cu-étamé
-50 °C jusqu'à +350 °C 4.00 ±0.15 mm
1307865 4x0.25 mm²
Cu-étamé
-25 °C jusqu'à +180 °C 4.50 ±0.15 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415
      fiche femelle T3261 article# 1200722



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches rondes avec connexion à visser

    3-pôles fiche mâle T3079 article# 1103631
      fiche femelle T3080 article# 1200749





    5-pôles fiche mâle T3260 article# 1103635
      fiche femelle T3084 article# 1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles fiche mâle T3008 article# 1103627





    5-pôles fiche mâle T3012 article# 1119173



    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
