CAPTEURS À EMMANCHER

type PWF 1

Domaines d'applications

Les capteurs de résistance à emmancher sont utilisés dans presque tous les domaines de la mesure de température. Ils sont disponibles en version droite ou à angle droit. Selon la version, des raccords de serrage, des vis, des brides et des bagues d’arrêt sont disponibles pour la fixation. Protection anti-torsion en option. Des ressorts et des câbles spéciaux en fibre de verre avec un revêtement résistant à la chaleur jusqu’à 400°C sont utilisés en standard. La version standard est fabriquée avec un câble de raccordement constitué de fils de cuivre nickelé. Les fils sont isolés en PFA et en fibre de verre sous une tresse en fibre de verre et des fils en acier inoxydables.

  • élément de mesure Pt100 selon
    DIN EN 60751 – classe B
  • circuit à deux fils en réalisation standard
  • température d'utilisation: jusqu'à 260 °C
  • soudure chaude isolée de la masse

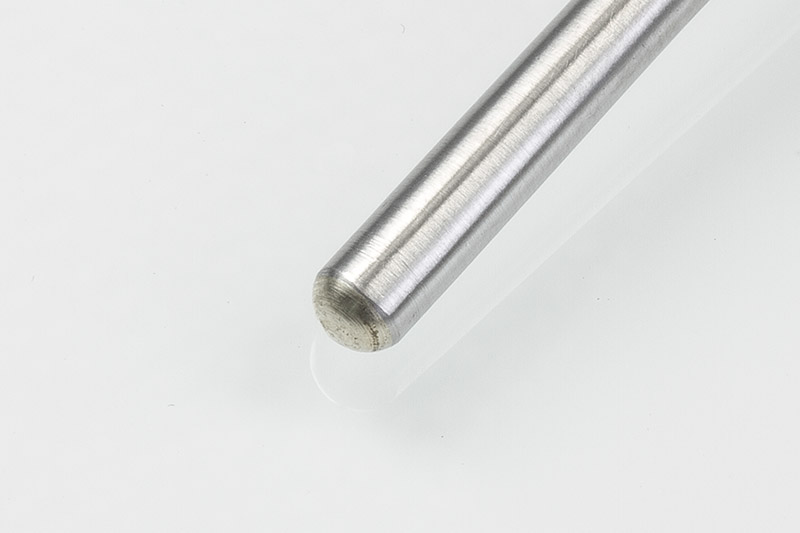

  • pointe du capteur:
    Ø 6 x 60/100/150 mm
  • Acier inoxydable matériel 1.4301 ou 1.4571
  • Vis de serrage M10x1

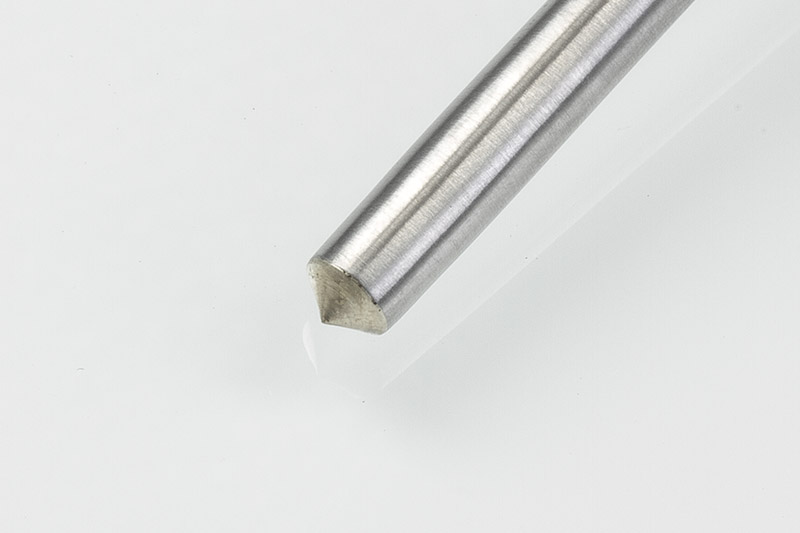

  • 110°
    Fühlerspitze
  • 200mm
    Federlänge
  • 12.3mm
    Innendurchmesser

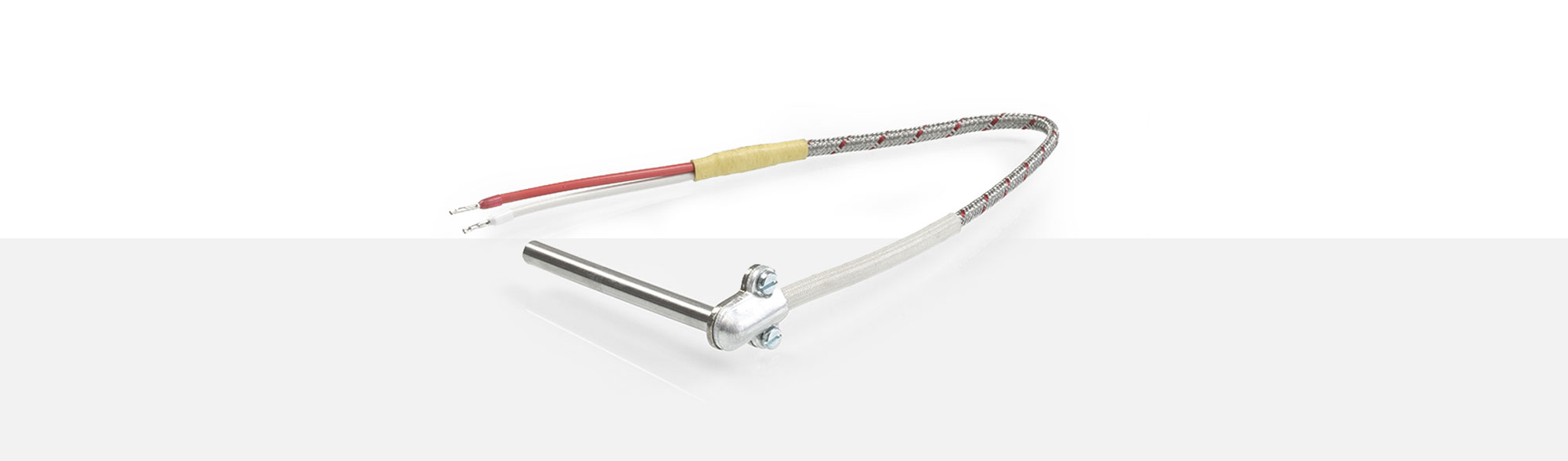

Sonde de température type PWF 1

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415
      fiche femelle T3261 article# 1200722



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches rondes avec connexion à visser

    3-pôles fiche mâle T3079 article# 1103631
      fiche femelle T3080 article# 1200749





    5-pôles fiche mâle T3260 article# 1103635
      fiche femelle T3084 article# 1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles fiche mâle T3008 article# 1103627





    5-pôles fiche mâle T3012 article# 1119173



    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
