CARTOUCHES CHAUFFANTES

Boîtiers de connexion type AK

Domaines d'applications

Les boîtiers de connexion sont qualifiées pour le branchement électrique des cartouches chauffantes.

  • Largeur totale (B) : 30, 40, 50, 60 ou 100 mm
  • Distance entre les alésages (C) : 16, 24, 35 ou 45 mm
  • Longueurs : à partir de 80 mm, augmentation progressive par étapes de 20 mm

Options

  • Différentes dimensions sur demande
  • Avec trous et/ou échancrures
  • Rails de serrage divisés
  • Rails de serrage en acier inox
  • Avec contact fileté
  • Avec connecteur à câble ou à contact
  • Câble de raccordement avec différentes prises

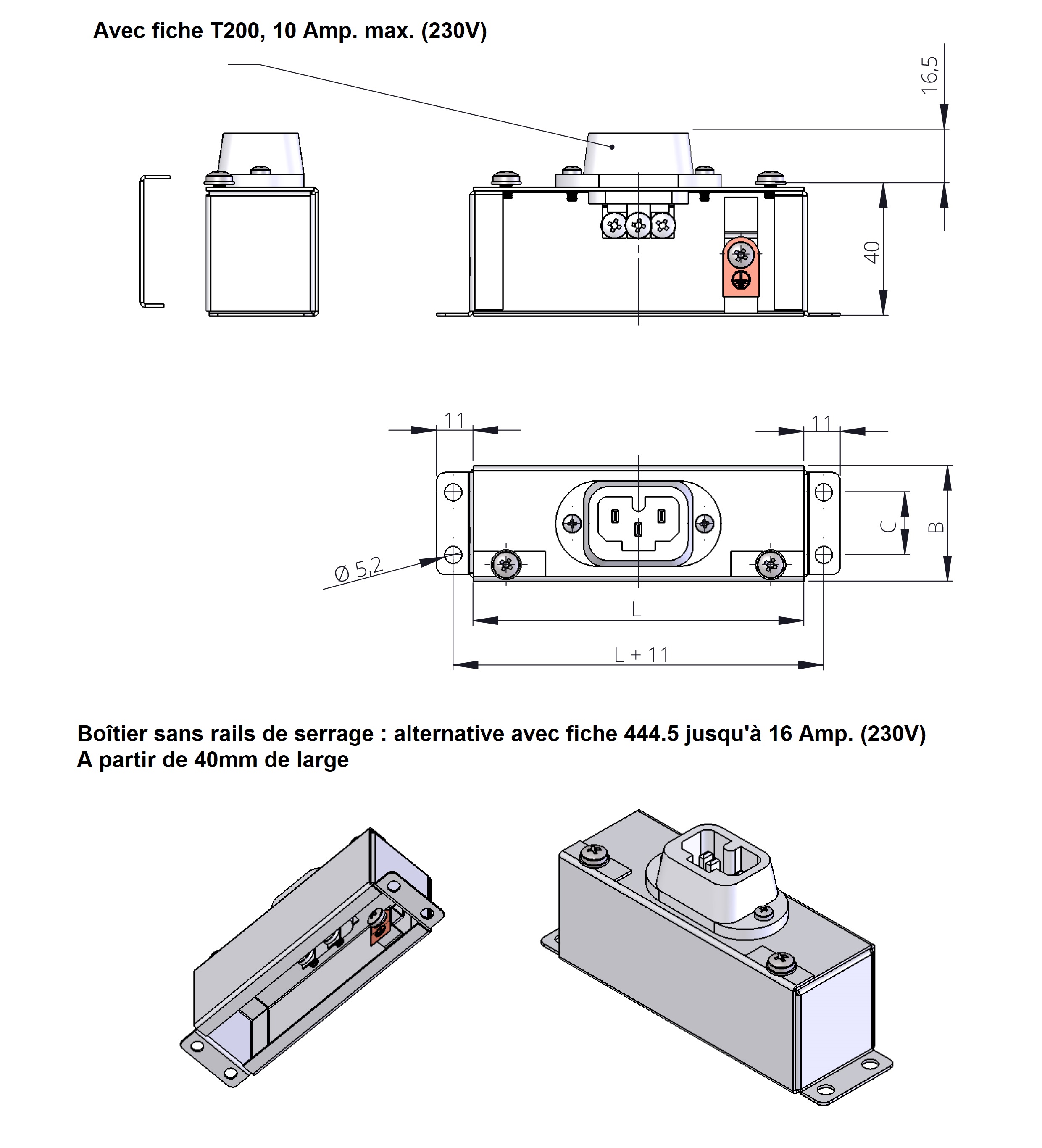

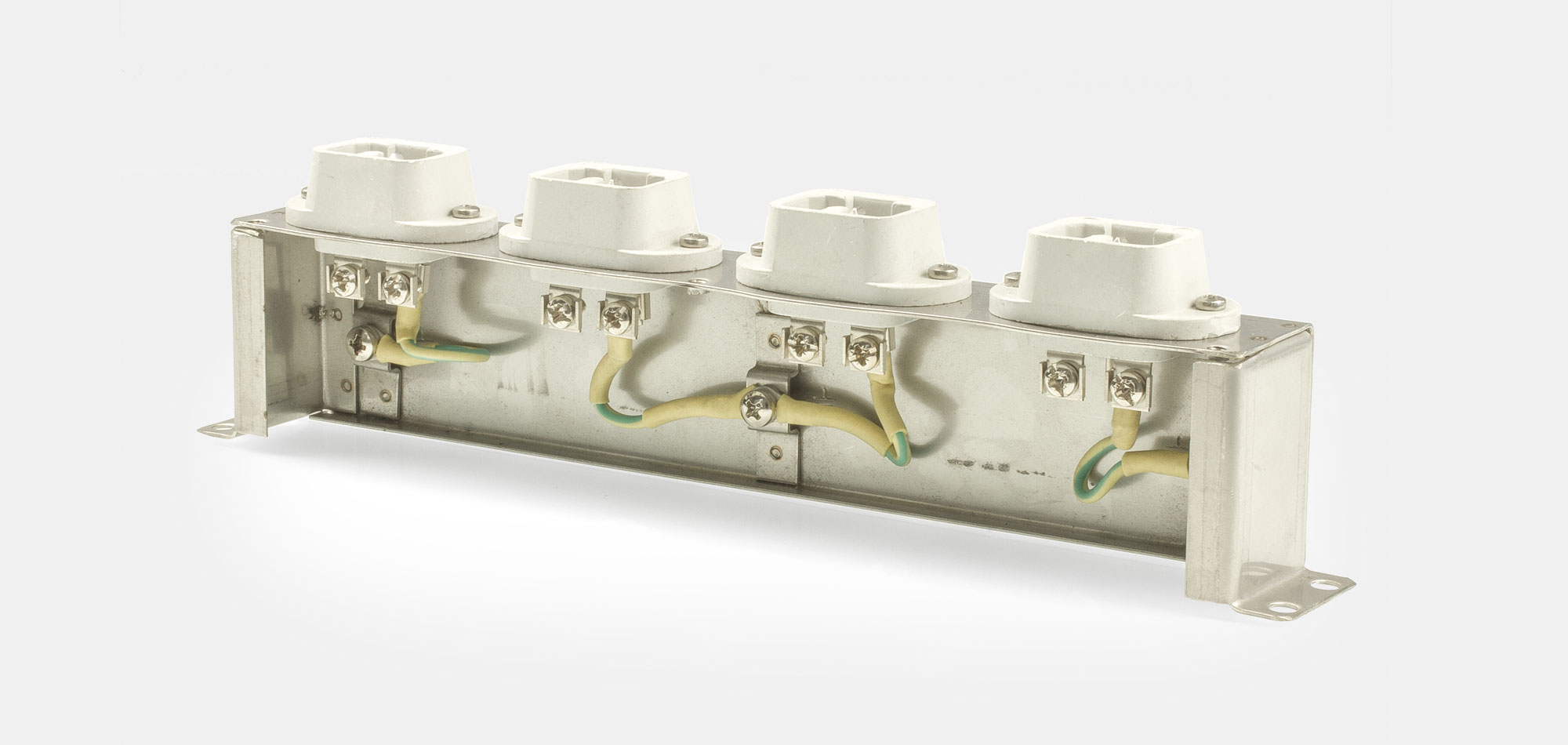

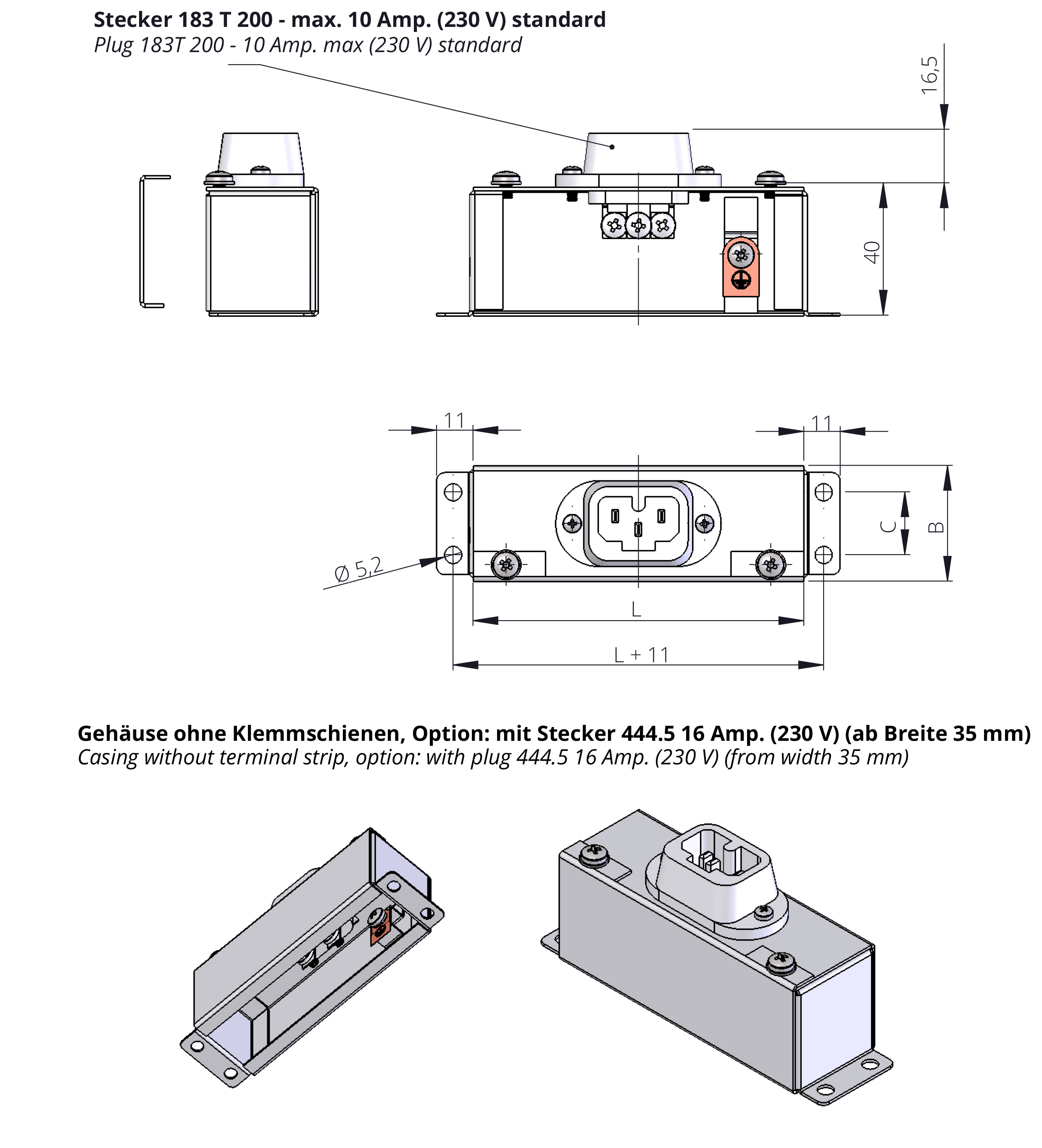

Exécution 1 - boîtiers de connexion avec prise, sans rails de serrage

  • Largeur totale (B) :
    30, 40, 50, 60 ou 100mm
  • Distance entre les alésages (C) :
    16, 24, 35 ou 45mm
  • Longueurs :
    80, 100, 120 ou 140mm
  • Matériel :
    Boîtier de connexion en tôle d'acier inox 1mm

Exécution

  • Avec fiche T200 jusqu'à 10A/230V
  • Alternative avec fiche 444.5 jusqu'à 16A/230V (à partir de 40mm de large)

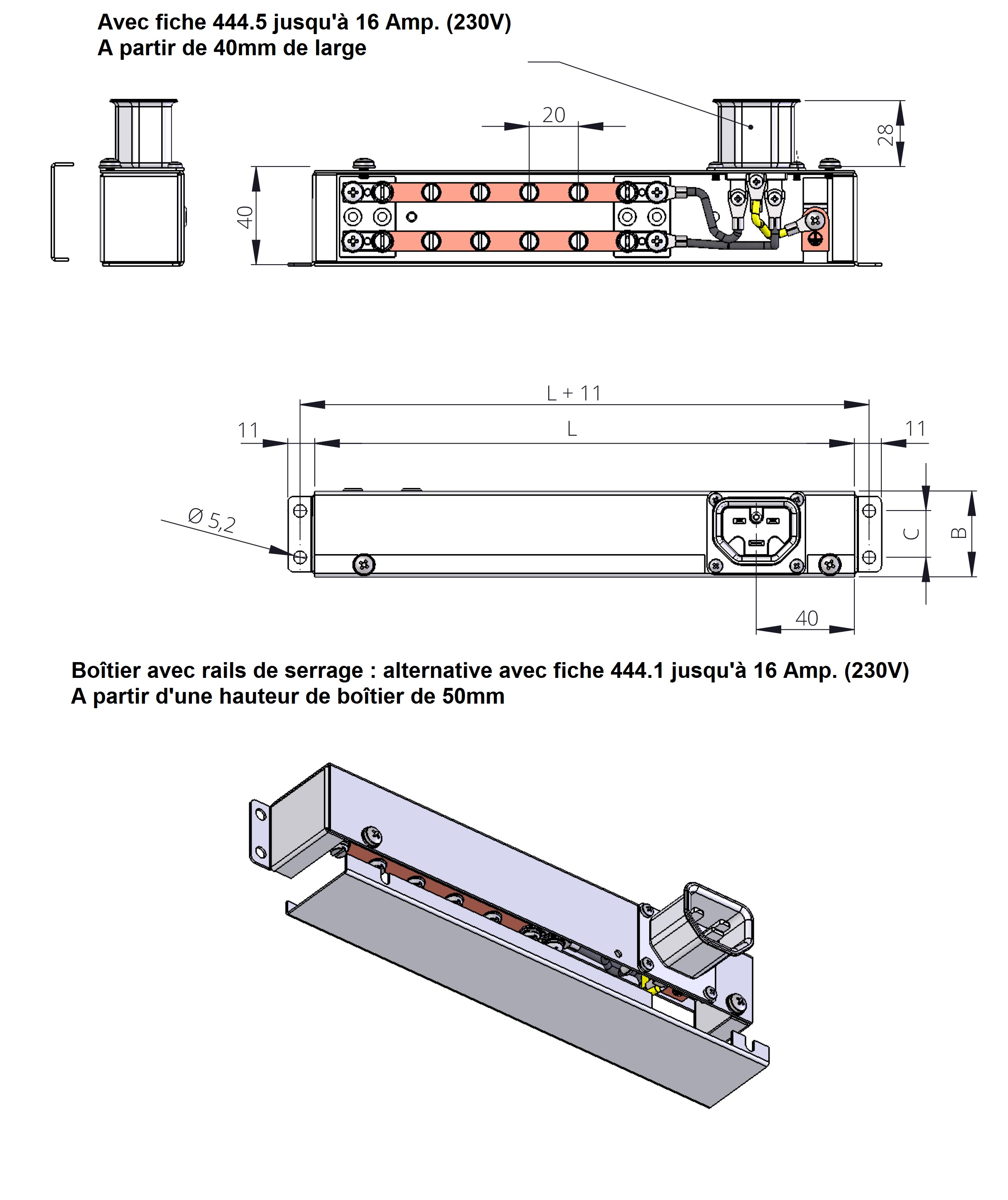

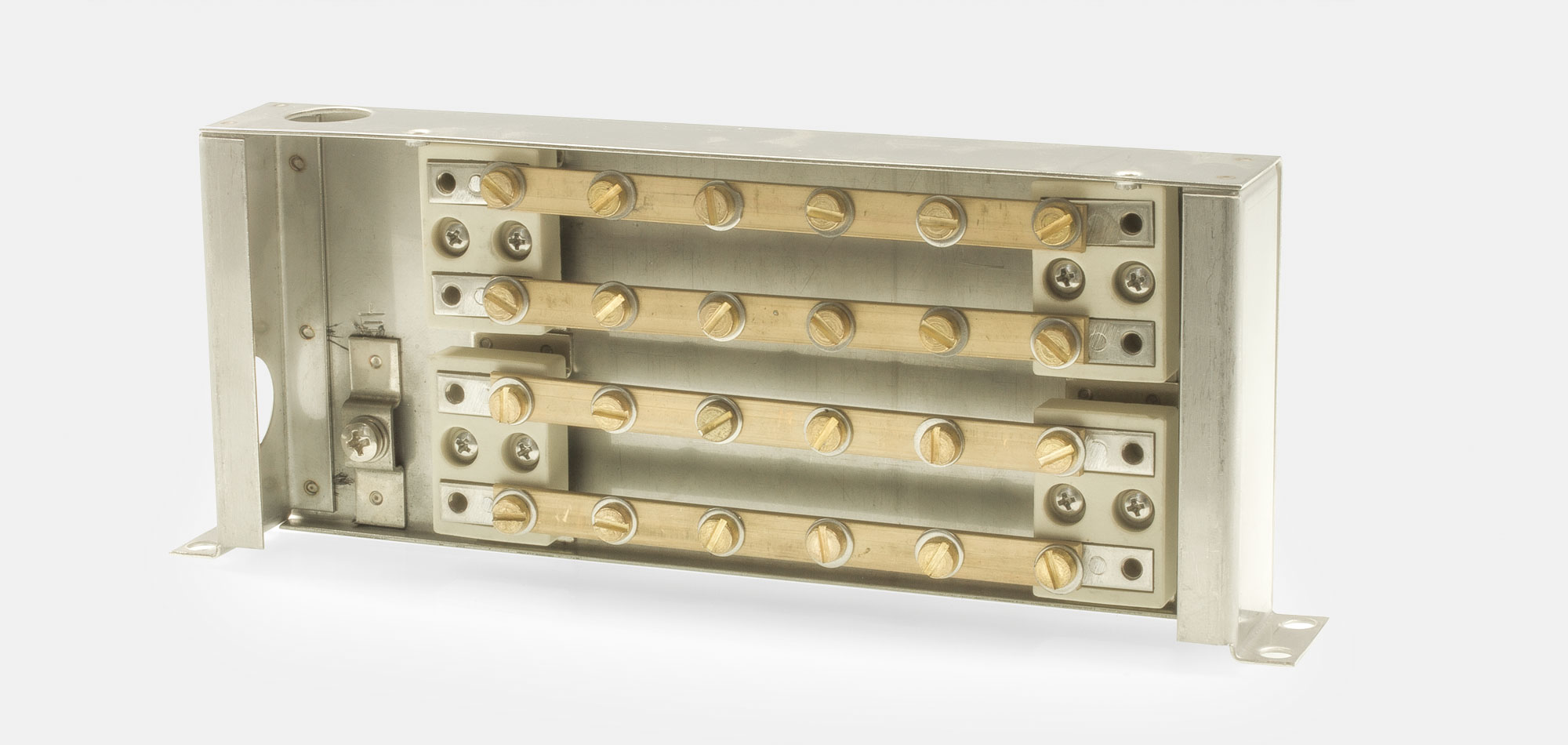

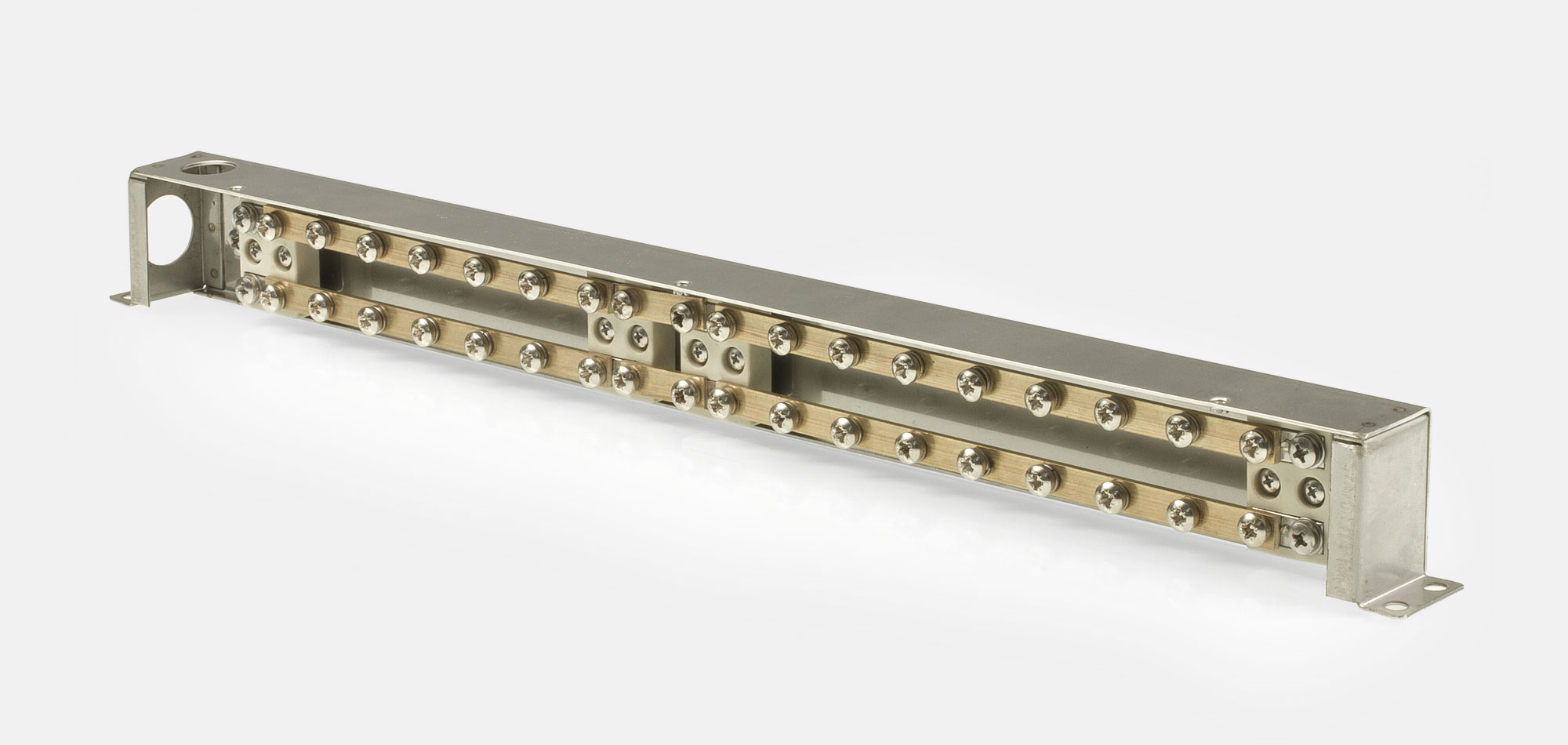

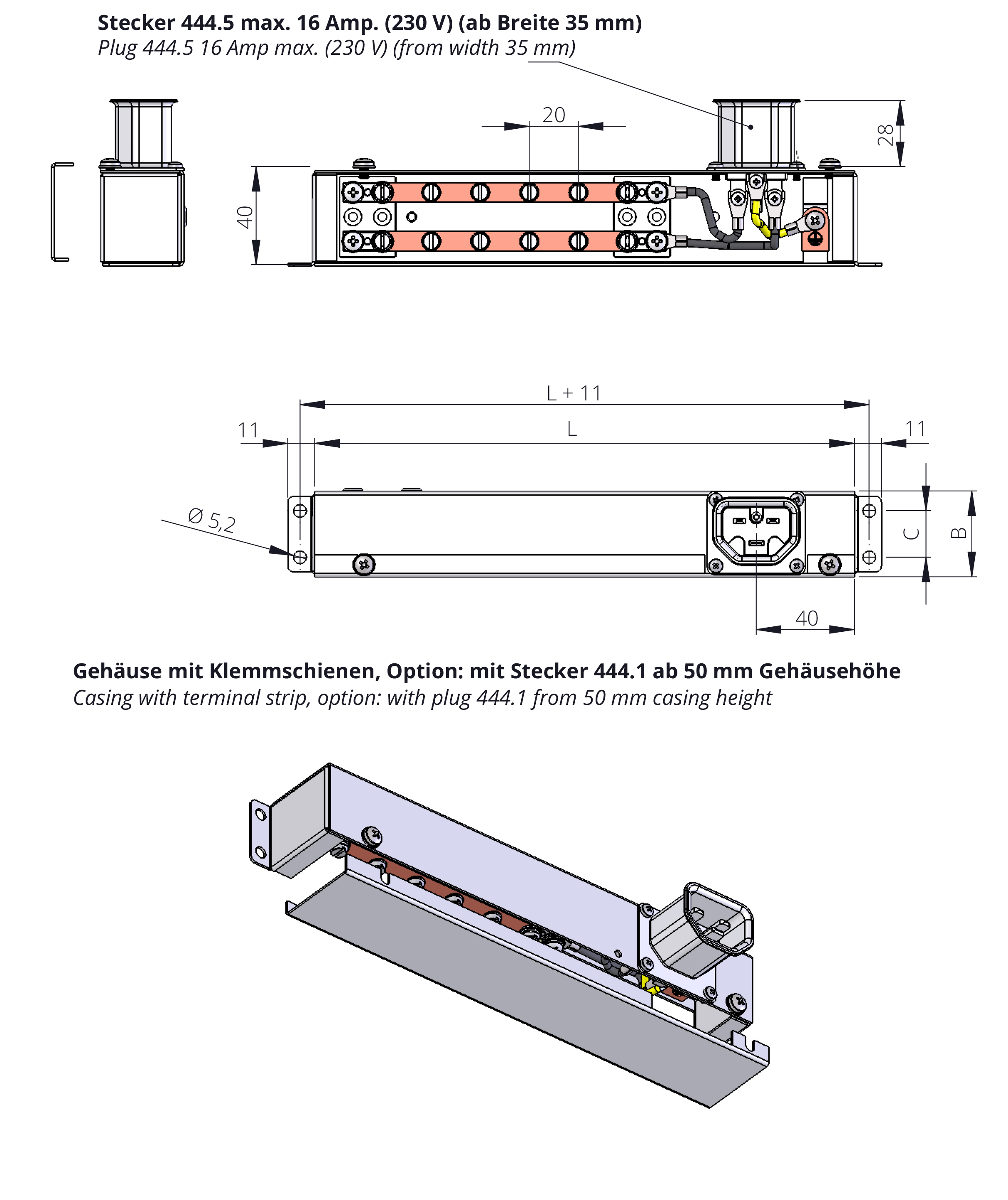

Exécution 2 - boîtiers de connexion avec prise et rail de serrage

  • Largeur totale (B) :
    30, 40, 50, 60 ou 100mm
  • Distance entre les alésages (C) :
    16, 24, 35 ou 45mm
  • Longueurs :
    A partir de 140mm, augmentation progressive par étapes de 20mm
  • Matériel :
    Boîtier de connexion en tôle d'acier inox 1mm
    Rails de serrage en laiton

Exécution

  • Avec fiche 444.5 bis 16A/230V (à partir de 40mm de large)
  • Alternative avec fiche 444.1 jusqu'à 16A/230V (à partir d'une hauteur de boîtier de 50mm)

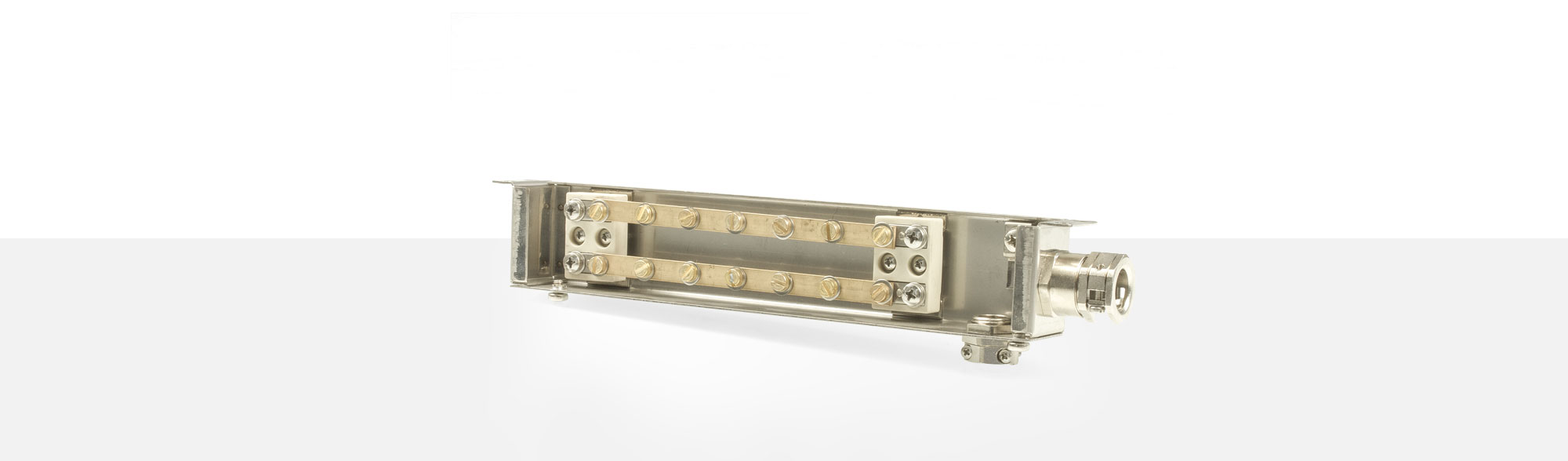

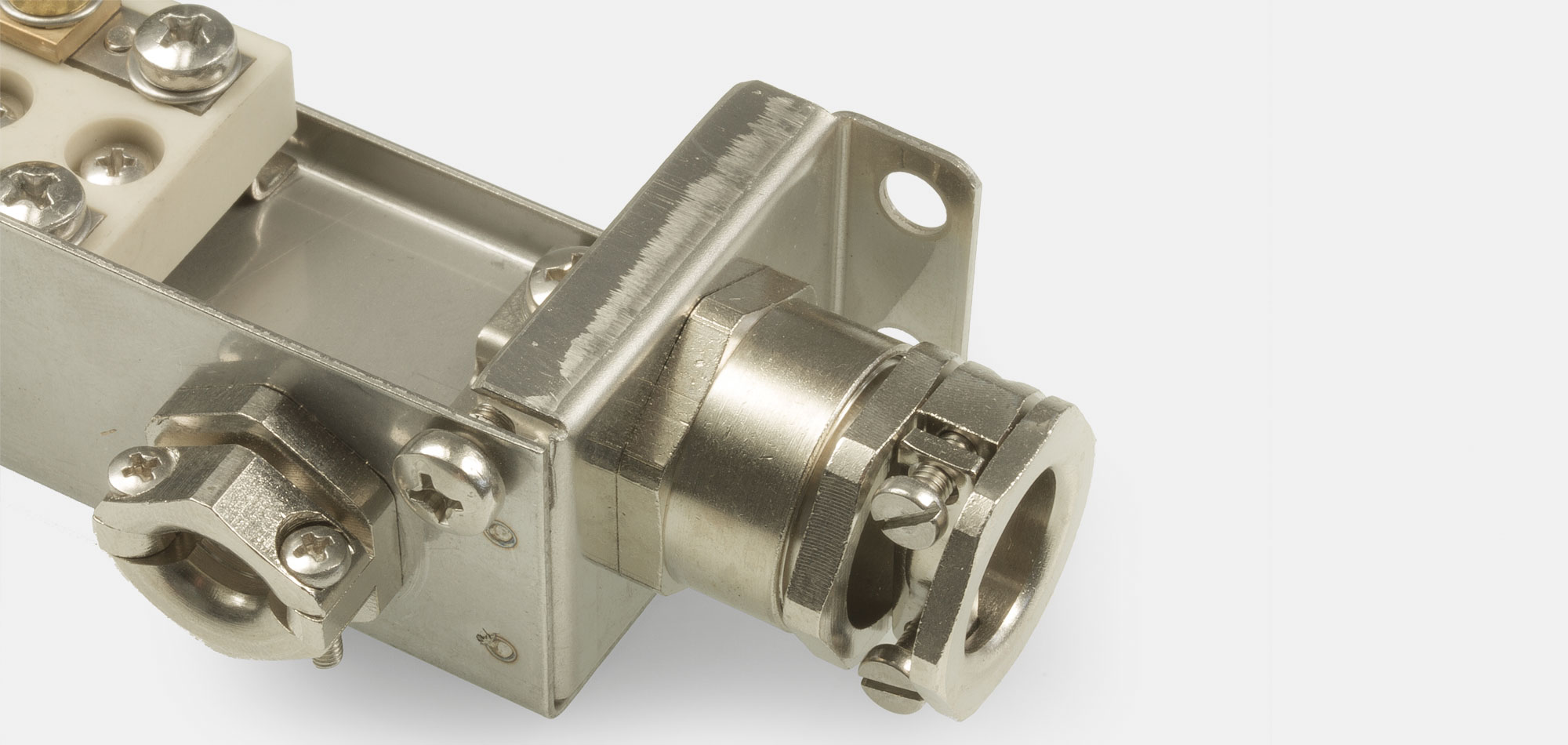

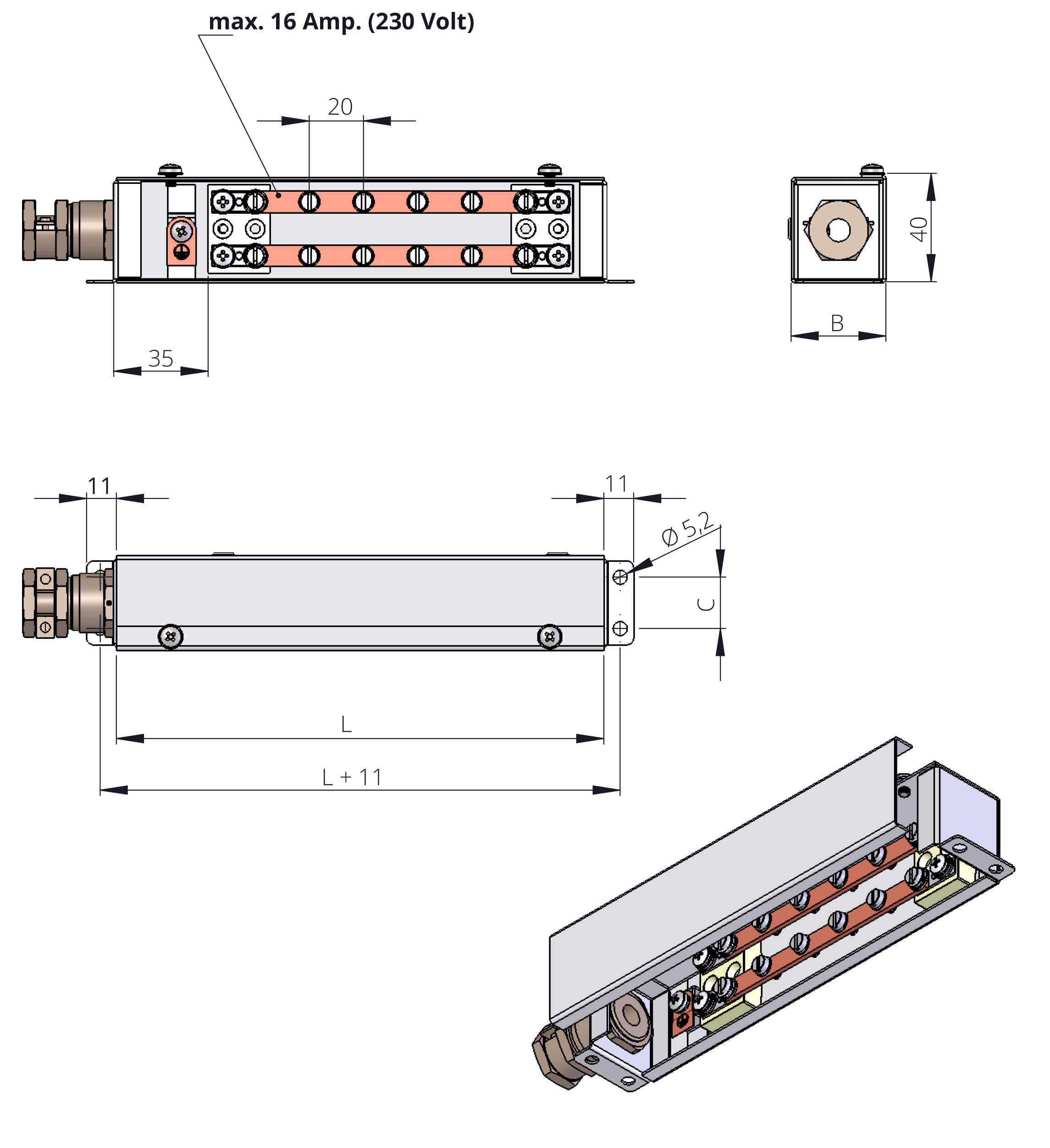

Exécution 3 - boîtiers de connexion avec presse-étoupe et rails de serrage

  • Largeur totale (B) :
    30, 40, 50, 60 ou 100mm
  • Distance entre les alésages (C) :
    16, 24, 35 ou 45mm
  • Longueurs :
    A partir de 140mm, augmentation progressive par étapes de 20mm
  • Matériel:
    Boîtier de connexion en tôle d'acier inox 1mm
    Rails de serrage en laiton

Exécution

  • Avec presse-étoupe
