FOURS INDUSTRIELS ET DISPOSITIFS DE PRÉCHAUFFAGE

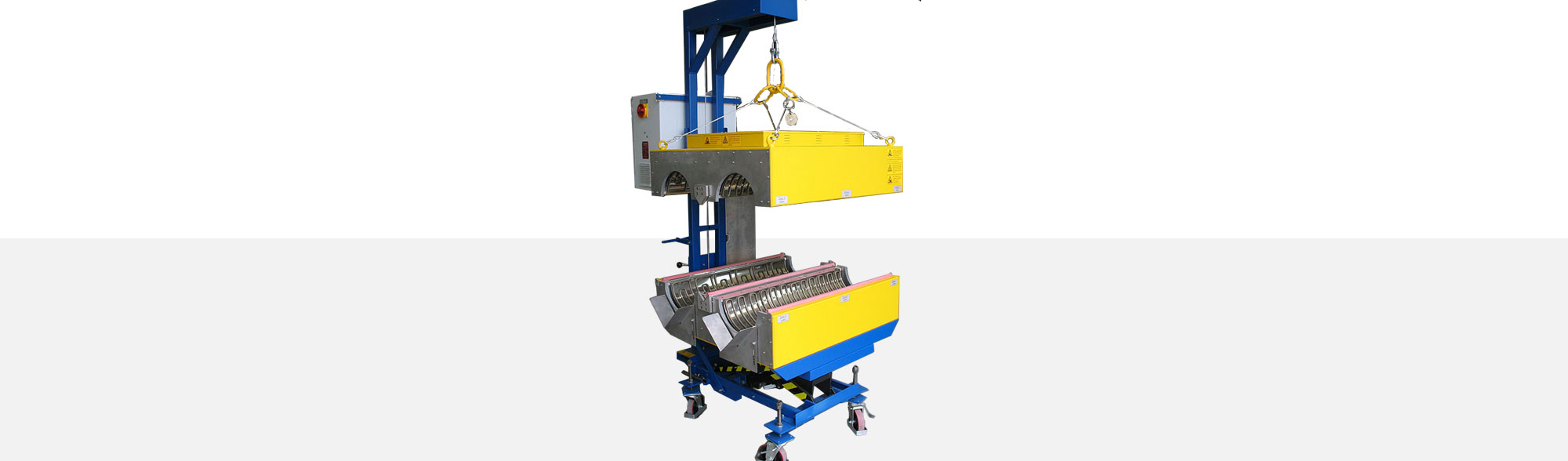

Four de transition

Les fours de transition sont adaptés aux procédés de fabrication en chauffage continu,traitement thermique des câbles, des bandes métalliques et profilés synthétiques ou similaires. Plusieurs Fours peuvent être assemblés entre eux. Différentes température

Domaines d'applications

Les fours de transition sont utilisés pour le chauffage continu, le traitement thermique des câbles, des bandes métalliques, des profilés en plastique, etc... nécessaires au processus de fabrication. Plusieurs fours peuvent être assemblés entre eux. Cela signifie que différentes températures, par exemple dans les zones d'entrée et de sortie, peuvent être réglées. Des rouleaux de déviation qui prolongent le temps de passage et donc le temps de séjour du matériau à chauffer sont possibles. Cette construction est appréciable lorsque les espaces au sol sont limités. Les économies d'énergie sont réalisées par l'intermédiaire de couvertures réglables dans la zone d'entrée et de sortie. L'intégration dans le système de contrôle du client a lieu par l'intermédiaire de capteurs et contacteurs, après accord avec le client.

Options

  • Multiples tensions et puissances
  • Multiples températures d'utilisation
  • Plusieurs couleurs de peinture possibles suivant demande du client
  • Autres dimensions
  • Matériau de gaine des éléments chauffants tubulaires : 1.4876 ou 2.4858
  • Bride de fixation pour montage direct sur la machine
  • Ouverture pneumatique de la partie supérieure
  • Unité mobile
  • Interfaces suivant spécifications du client
  • jusqu'à 950°C
    température d'utilisation
  • pour emplacement
    au sol réduit
  • pour un chauffage en continu
    traitement thermique ou similaire

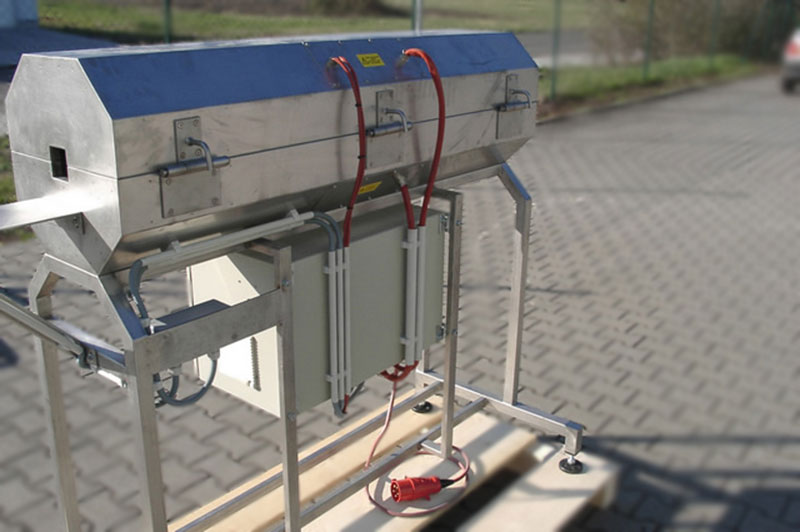

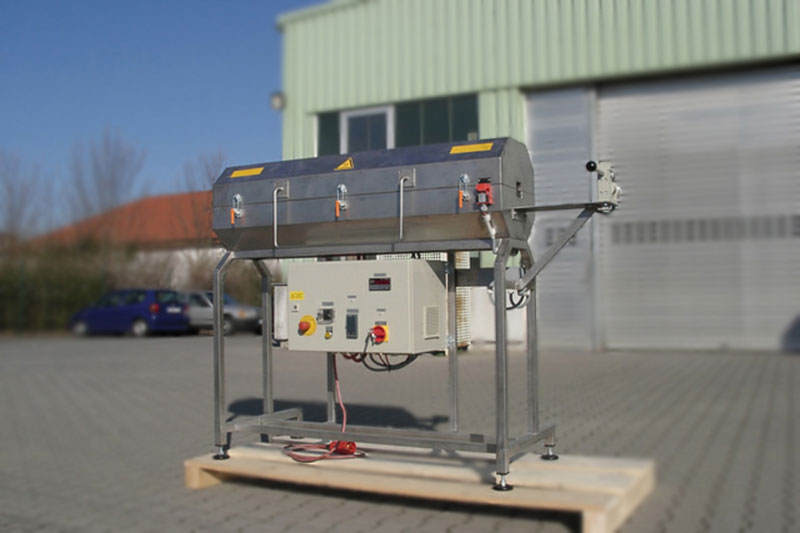

Exemple 1 - jusqu'à 250°C - 1400 x 400 x 1350 mm
Four de transition en acier inoxydable avec un boîtier de commande en dessous et une partie supérieure à charnière pour chauffer une bande en acier sans fin



  • Article n° 1348127
  • 1400 x 400 x 1350 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 250°C
  • Capacité de chauffe : 9 kW



Ce four de transition est utilisé pour chauffer des bandes d'acier sans fin avant leur traitement final.

Construction

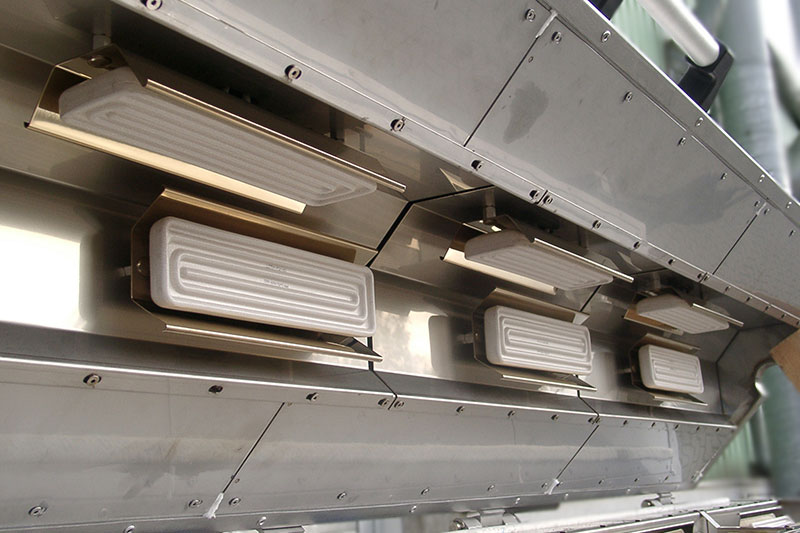

  • 12 émetteurs infrarouge, 6 en partie supérieure et 6 en partie inférieure
  • Corps bâti et châssis en acier inoxydable 1.4301
  • Régulateur de température avec protection contre les surchauffes et avertisseur de fin de traitement

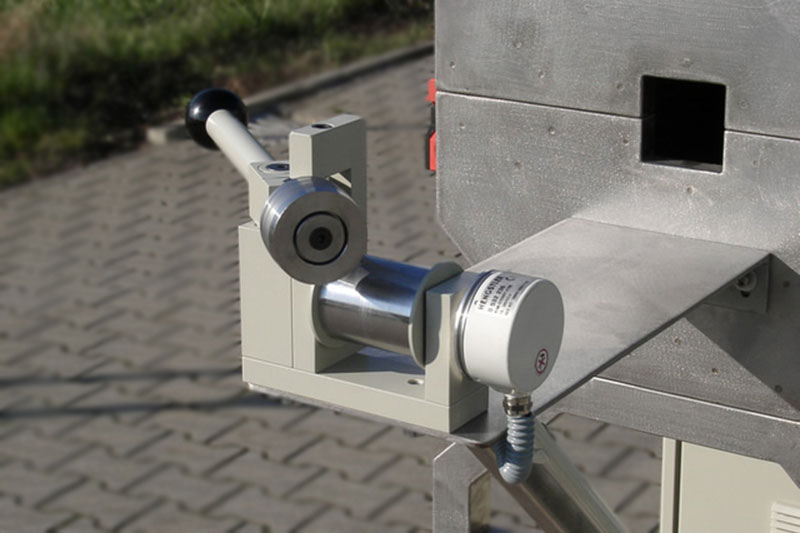

  • Avec surveillance du mouvement de la bande pour un arrêt sûr de l'installation en cas de rupture de bande, etc...

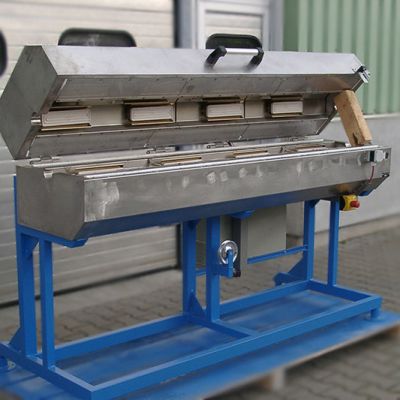

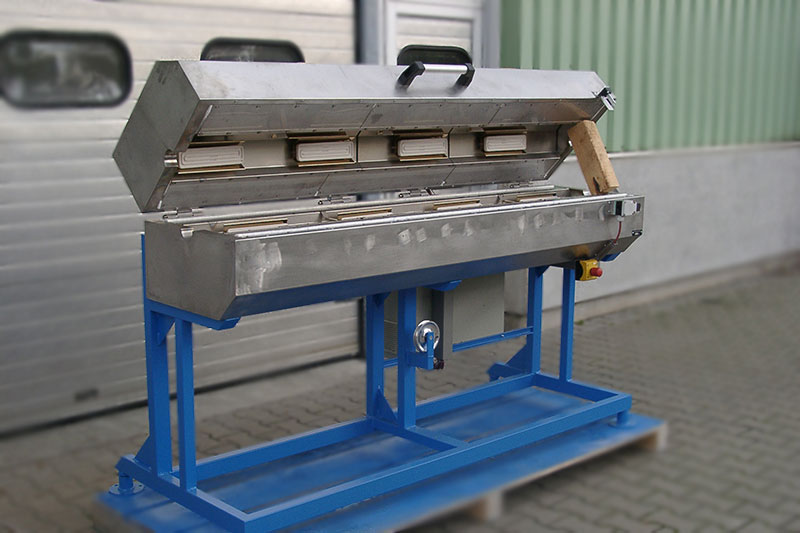

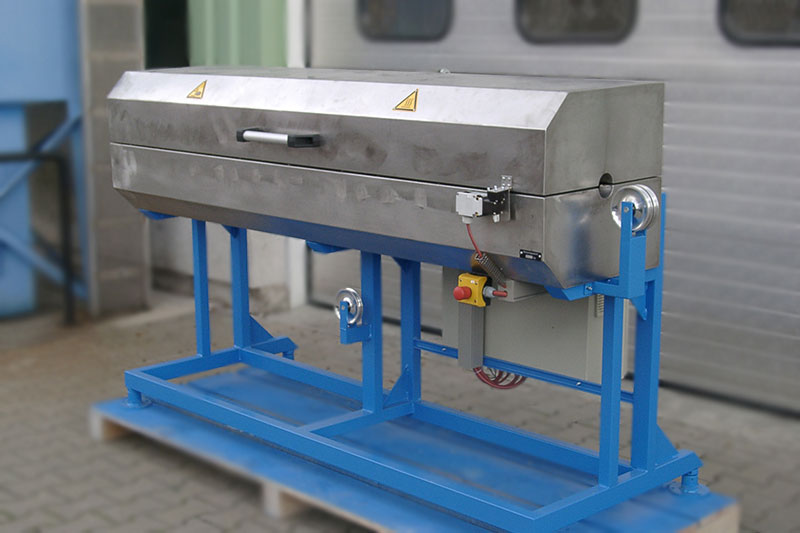

Exemple 2 - jusqu'à 650°C - 2000 x 500 x 1250 mm
Fours de transition avec table debout équipée de radiateurs infrarouges en acier inoxydable et d'une moitié supérieure à charnière pour chauffer des câbles en silicone de 9 mm



  • Article n° 1335680
  • 2000 x 500 x 1250 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 650°C
  • Capacité de chauffe : 6 kW















Ce four est utilisé pour le chauffage de câble silicone sans fin Ø 9mm. 15 dispositifs de chauffage et convoyage sont combinés ensemble. Préchauffage en amont de fabrication de câbles. Poulies en dessous de l'enveloppe rayonnante permettant de doubler le temps de séjour du câble dans le four.

Construction

  • 15 émetteurs répartis sur les moitiés inférieures et supérieures
  • Coffret de contrôle et de commande suivant demande client
  • Vérin pneumatique pour ouverture de la moitié supérieure
  • Corps bâti et châssis en acier inoxydable 1.4301
  • Bâti : RAL 5015, châssis peinture bleu ciel
  • Entrée et sortie produit via système de câble et poulie

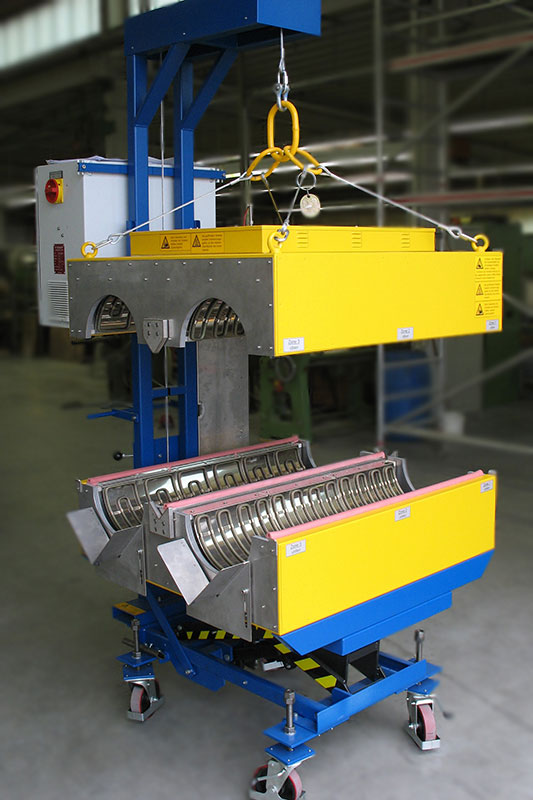

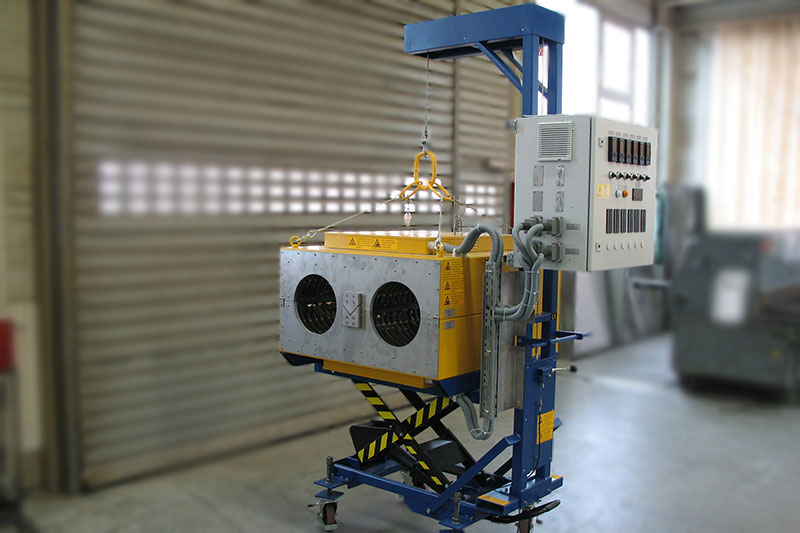

Exemple 3 - jusqu'à 300°C - 1000 x 1000 x 1250 mm



  • Article n° 1366942
  • 1000 x 1000 x 1250 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 300°C
  • Capacité de chauffe : 18 kW



Ce four est utilisé pour chauffer deux profilés synthétiques jusqu'à 260 mm de diamètre. Pour éviter la tension de la matière directement lié aux écarts thermiques, les profilés seront traités directement en aval du procès d'extrusion. En cas de panne, la moitié supérieure sera levée automatiquement et la moitié inférieure abaissée

Construction

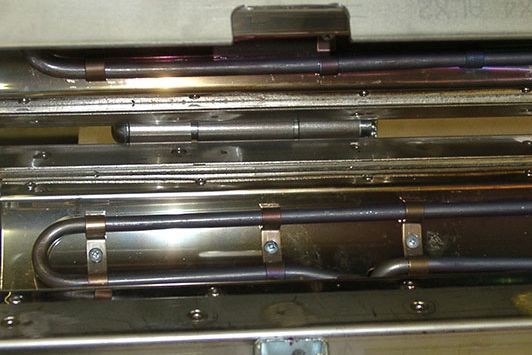

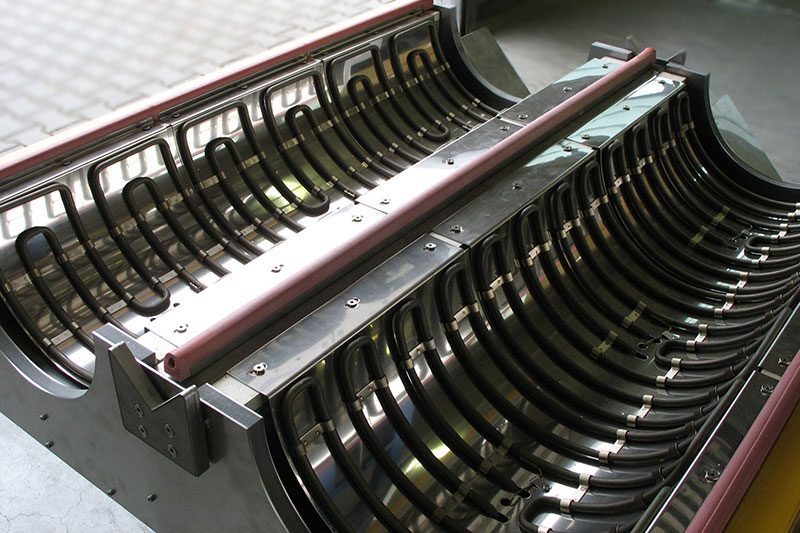

  • 12 résistances blindées tubulaires réparties dans les moitiés inférieures et supérieures

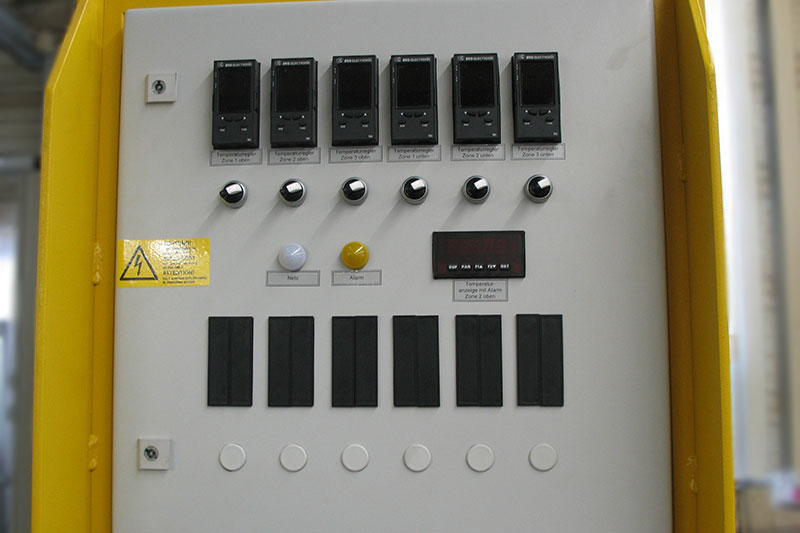

  • 6 zones de contrôle de température pour garantir une précision élevée
  • Boîtier de commande avec possibilité d'extension pour 6 zones de contrôle supplémentaires
  • Corps:
    Réservoir interne en acier inoxydable 1.4301
    Peinture coloris jaune doré RAL 1.004 pour extérieur réservoir
  • Châssis et structure de levage peinture coloris bleu gentiane RAL 5010

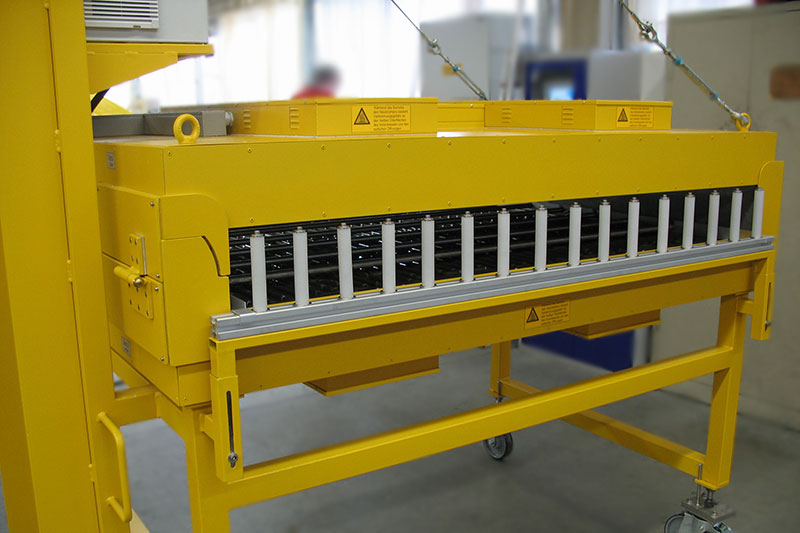

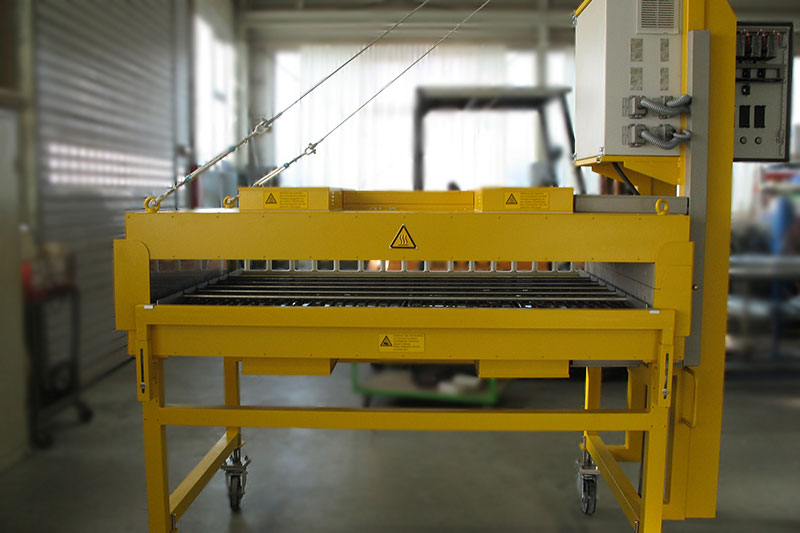

Exemple 4 - jusqu'à 300°C - 1820 x 1220 x 1500 mm
Les fours de transition sont adaptés aux procédés de fabrication en chauffage continu,traitement thermique des câbles, des bandes métalliques et profilés synthétiques ou similaires. Plusieurs Fours peuvent être assemblés entre eux. Différentes température



  • Article n° 2004770
  • 1820 x 1220 x 1500 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 300°C
  • Capacité de chauffe : 18 kW





Ce four est utilisé pour chauffer jusqu'à 15 profilés synthétiques allant jusqu'à 20 mm de diamètre.

Pour éviter la tension de la matière directement lié aux écarts thermiques les profilés seront traités directement en aval du procès d'extrusion. En cas de panne, la moitié supérieure sera levée automatiquement et la moitié inférieure abaissée.

Construction

  • 12 résistances blindées tubulaires réparties dans les moitiés inférieures et supérieures
  • Six zones de contrôle pour un traitement de température précis
  • Boîtier de commande avec possibilité d'extension pour 6 zones de contrôle supplémentaires
  • Corps :
    Réservoir interne en acier inoxydable 1.4301
    Peinture coloris jaune doré RAL 1.004 pour extérieur réservoir
  • Cadre de levage mobile : RAL 1004 structure jaune doré

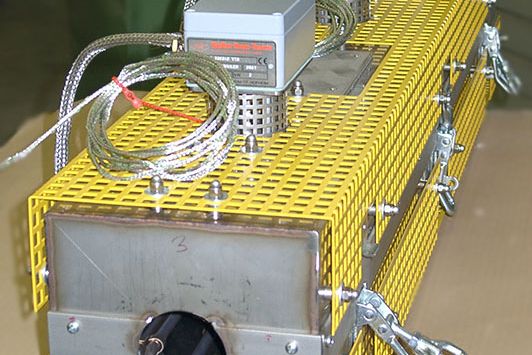

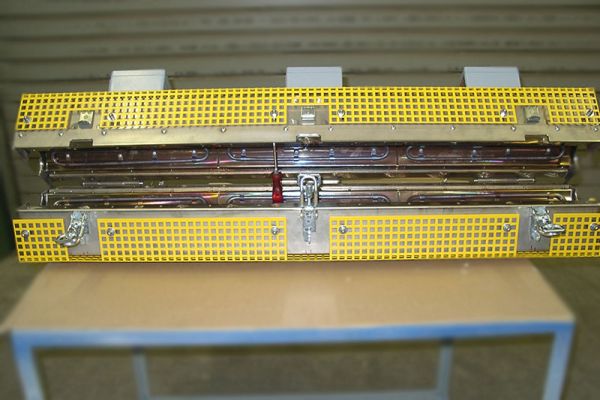

Exemple 5 - jusqu'à 500°C - 1200 x 220 x 220 mm



  • Article n° 1332438
  • 1200 x 220 x 220 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation : jusqu'à 500°C
  • capacité de chauffe : 9 kW



Ce four de transition est utilisé pour chauffer des bandes d'acier sans fin avant leur traitement final.

Construction

  • Trois zones de chauffe équipée chacune d'une sonde de température couple "J"
  • Ø 65 mm d'écart de passage
  • Boîtier relevable avec serrage rapide
  • Cuve interne et externe en acier inoxydable 1.4301
  • Protection contre les contacts RAL 1003 jaune signal
