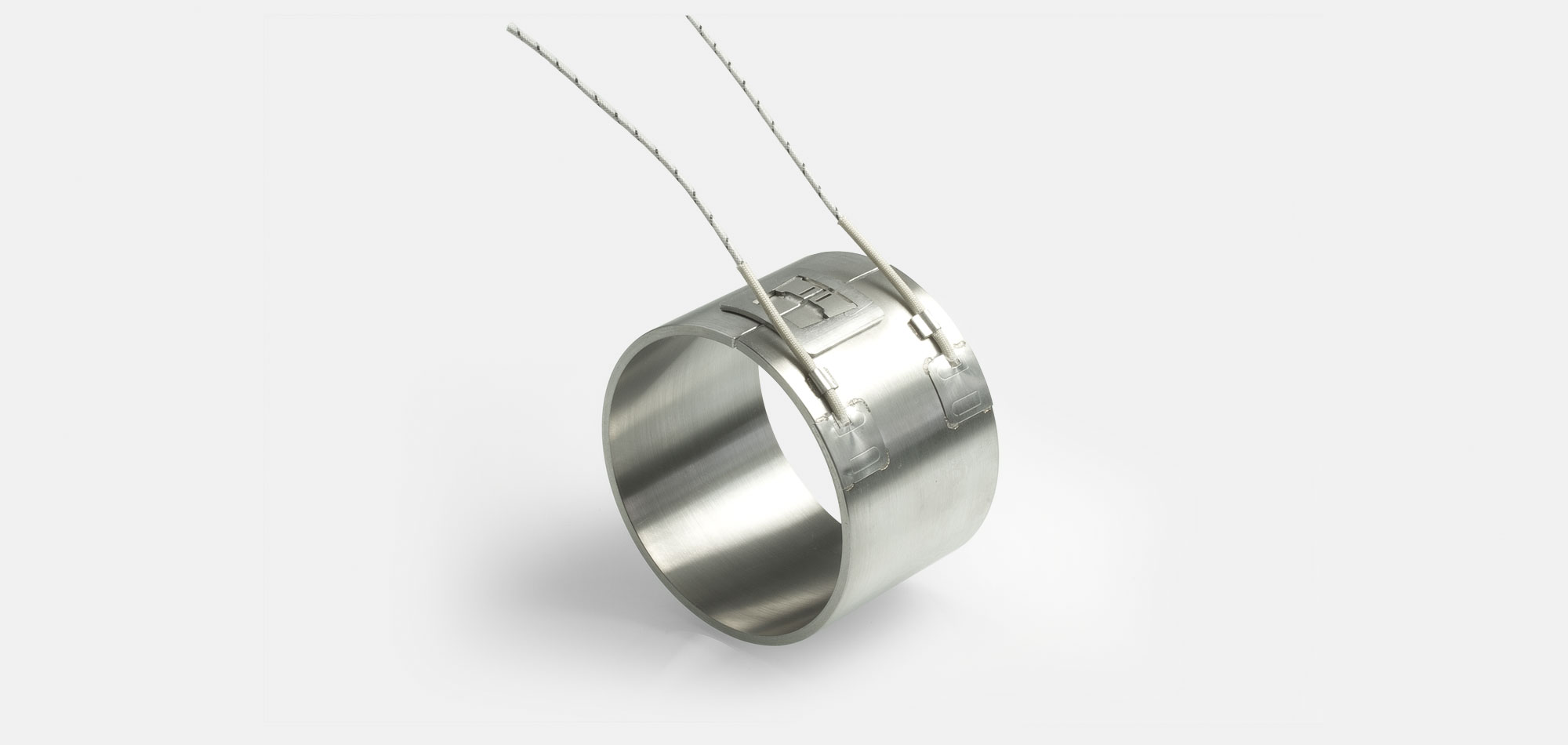

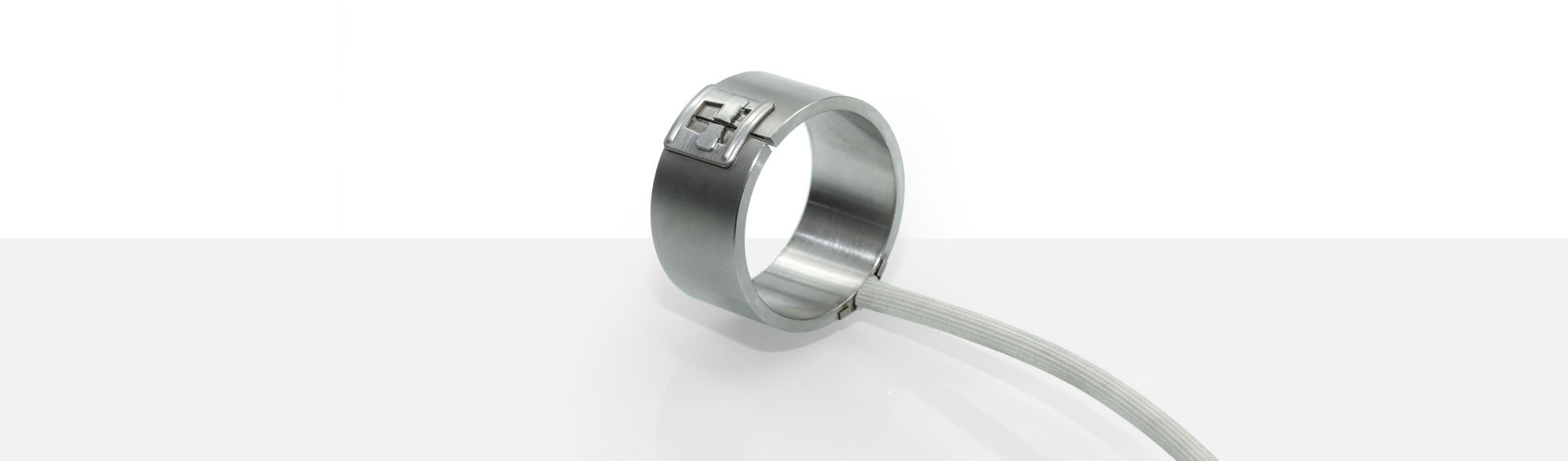

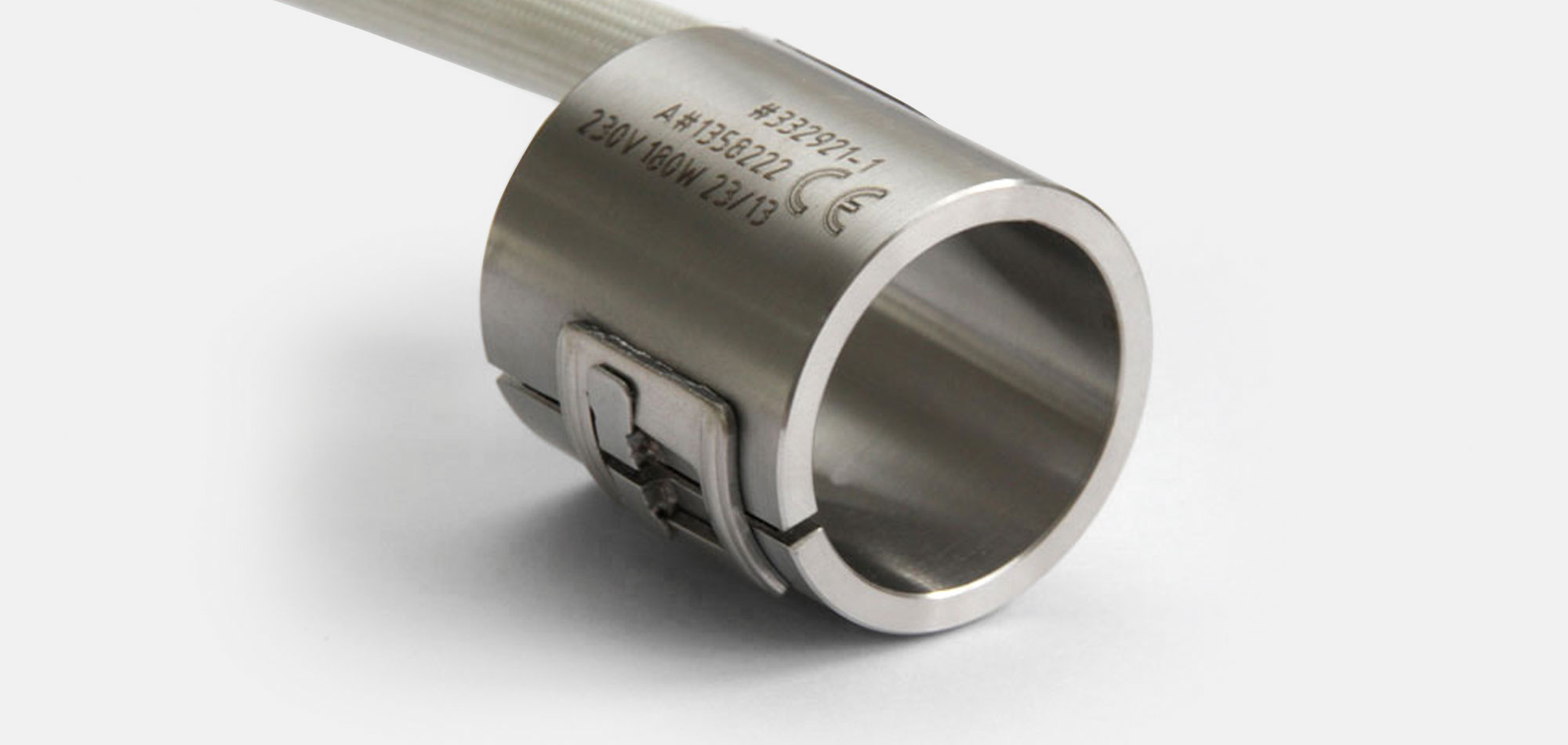

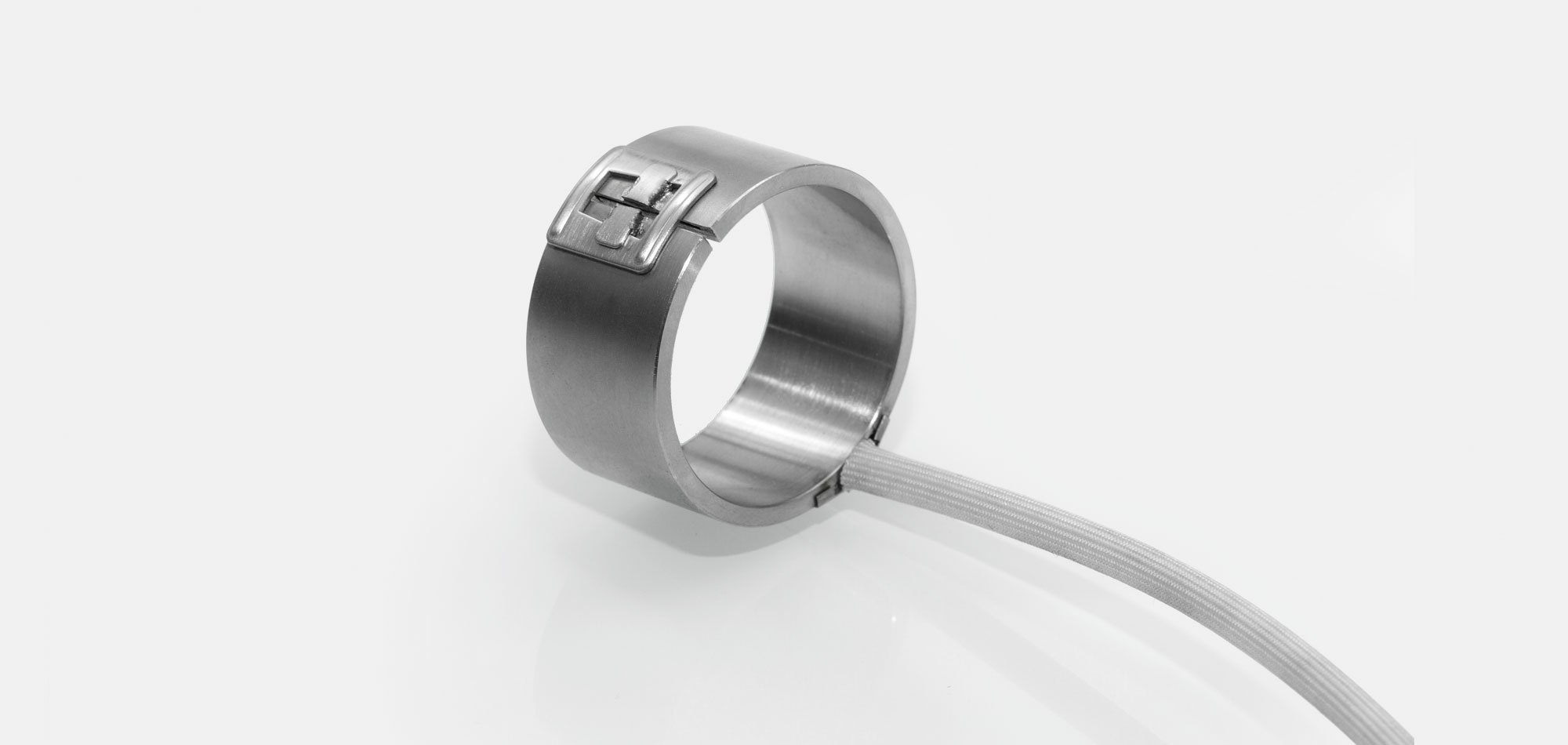

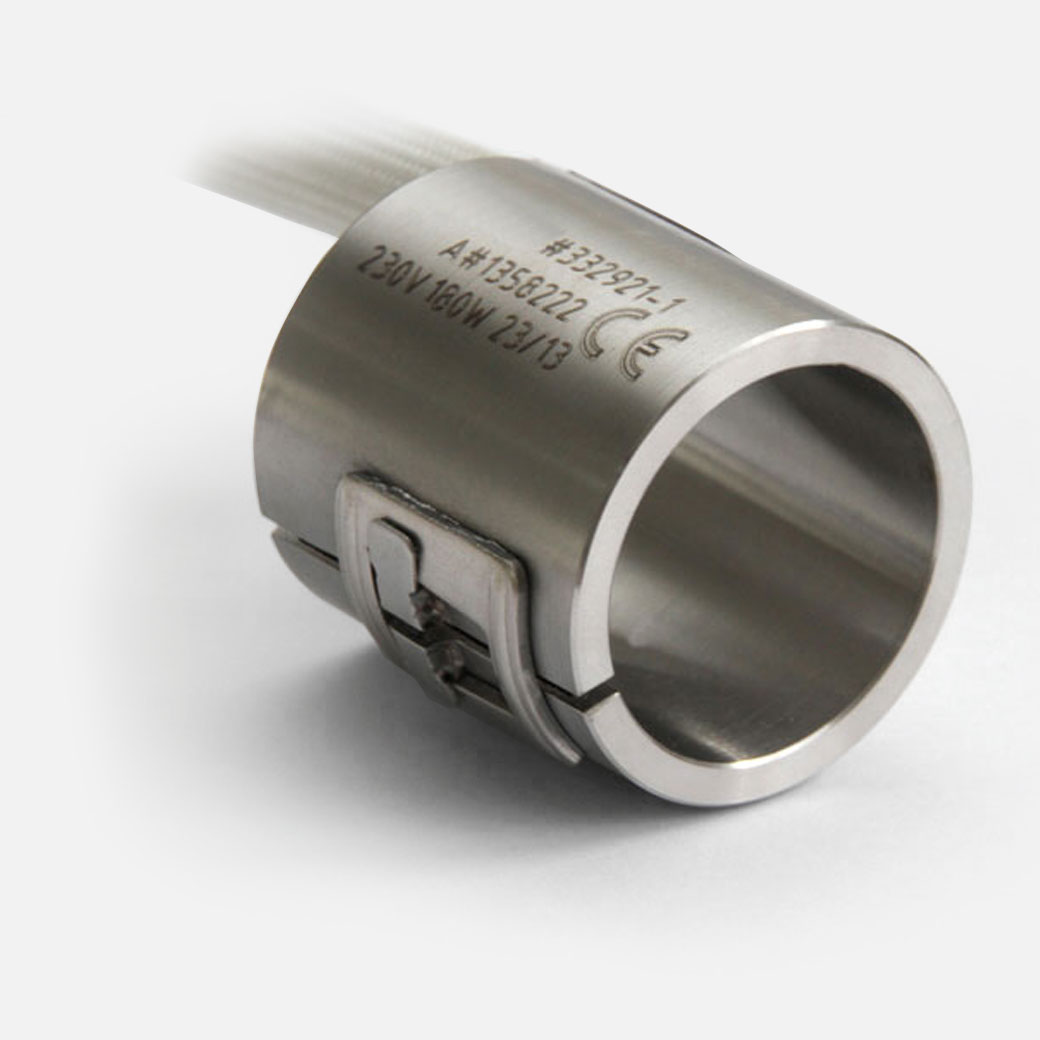

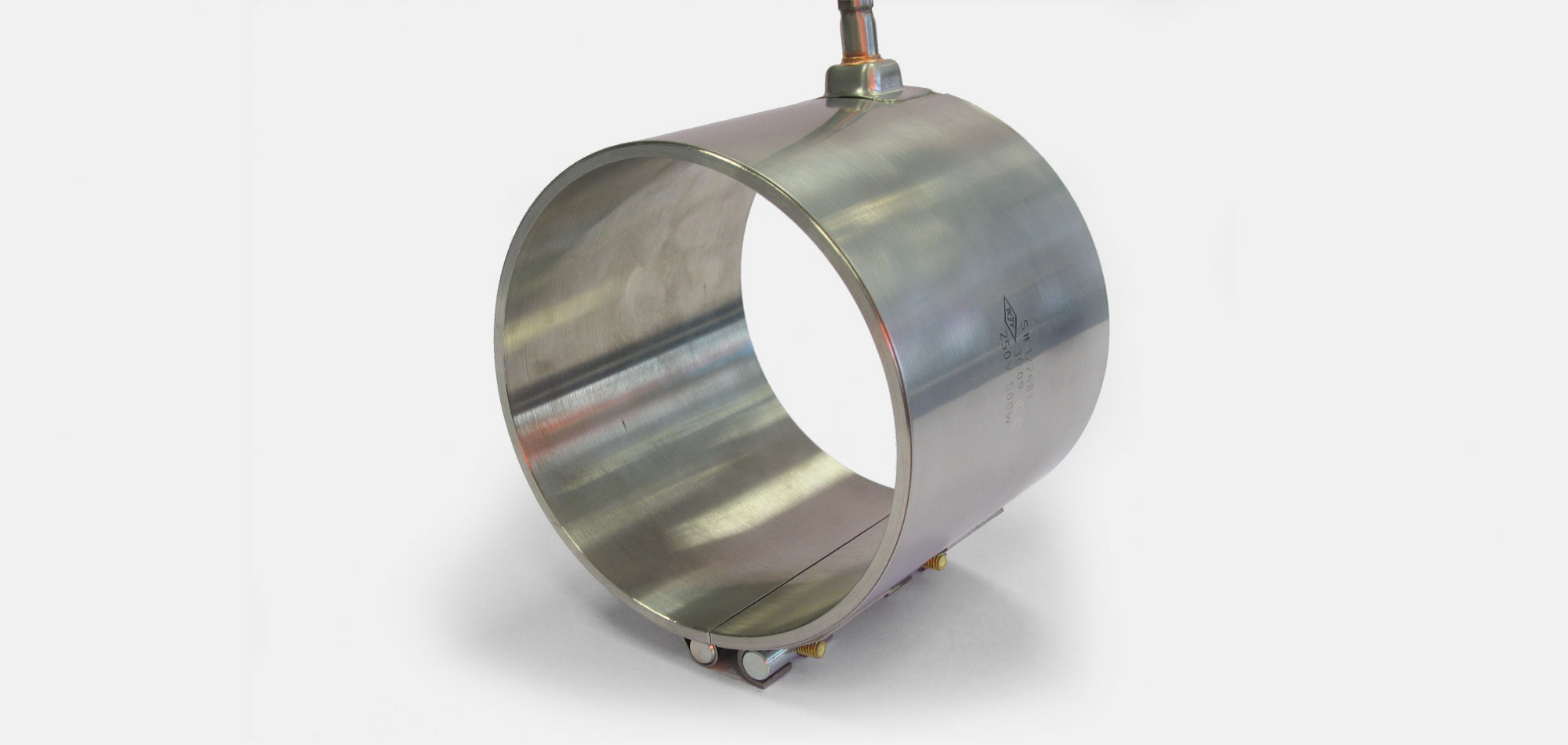

Cartouches creuses chauffantes

RPI/RPI fendue

APPLICATIONS

Les cartouches creuses "RPI" représentent le chauffage idéal pour les outils de moulage par injection. Elles sont adaptées pour le chauffage des automates à emboîtement et pour les chauffe-mandrin, par exemple, avec un tube d'extrusion.

Elles trouvent également leur application dans les systèmes de canaux chauds, les buses de machines à injection et dans la production de pièces moulées.

Options

autres dimensions (diamètres/longueurs)
autres tensions et puissances
autres longueurs et type de câbles
autres tolérances
surfaces côniques
avec outils de montage/démontage
avec broches de connexion et fond plat
chauffage avec puissance différée
avec Thermocouple incorporé ou Thermocouple chemisé isolé

jusqu'à 450°C
temperature d'utilisation
3mm
épaisseur paroi
jusqu'à 6 W/cm²
épaisseur paroi

RPI/RPI FENDUE CARTOUCHES CREUSES CHAUFFANTES

Matière

Inox 1.4541 ou 1.4301

Éxecutions de sortie

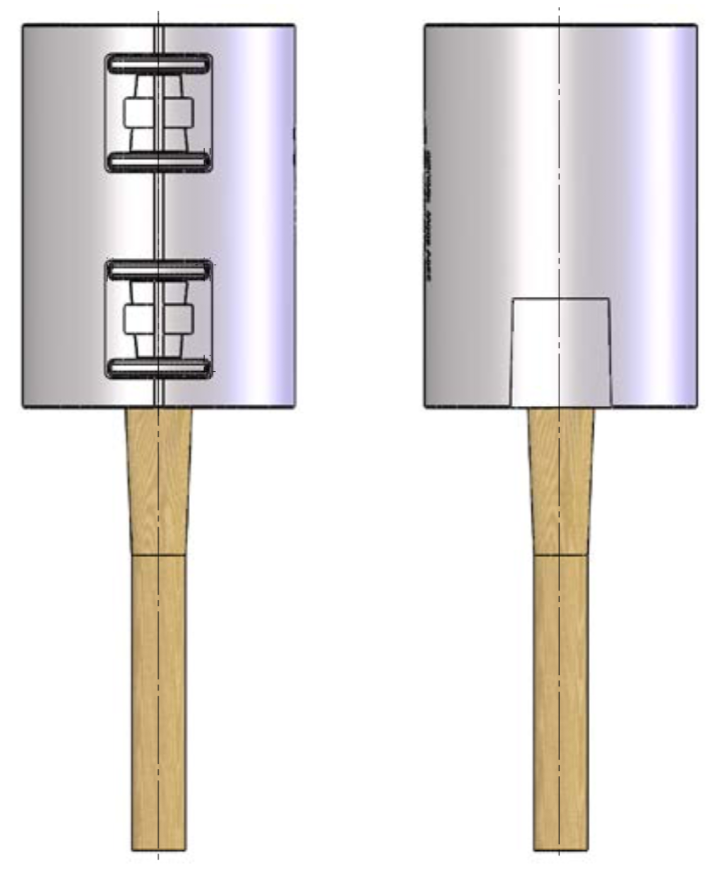

fig. 12: RPI avec capot plat axial

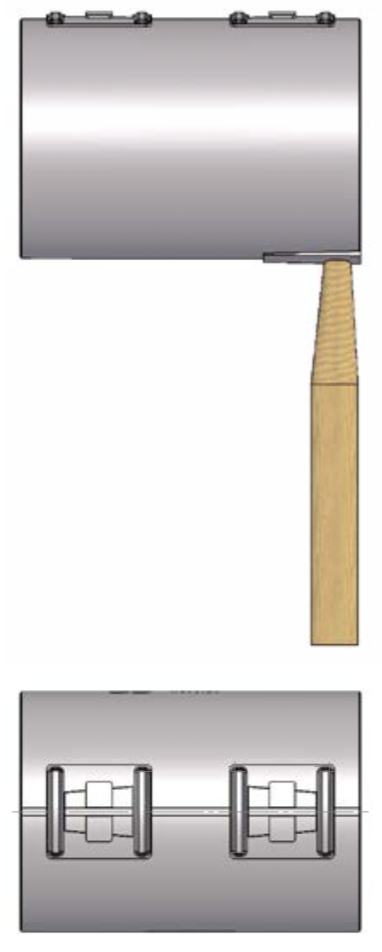

fig.13: RPI avec capot plat radial

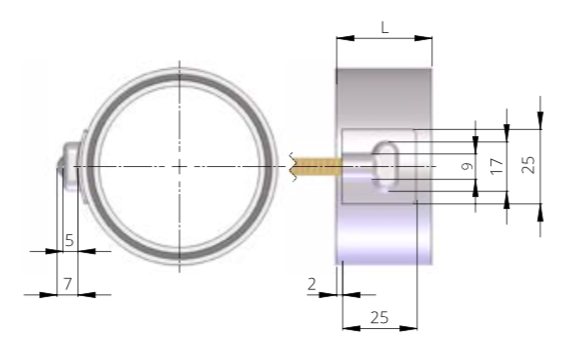

fig. 3: capot plat axial sortie 3

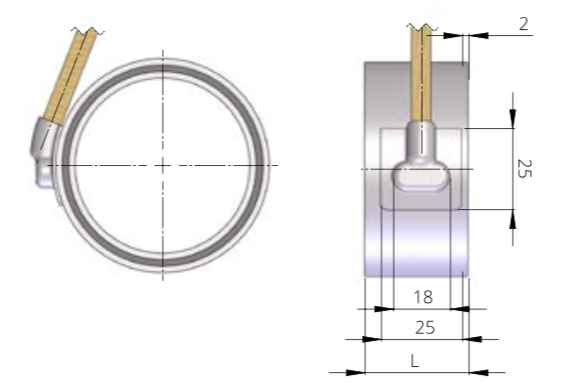

fig. 4: capot plat tangentiel sortie 4

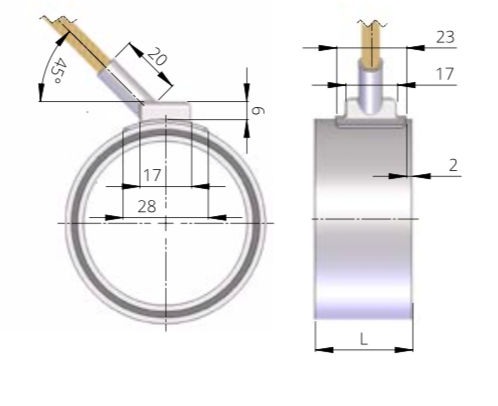

fig. 5: capot RPM tangentiel 45° sortie 6

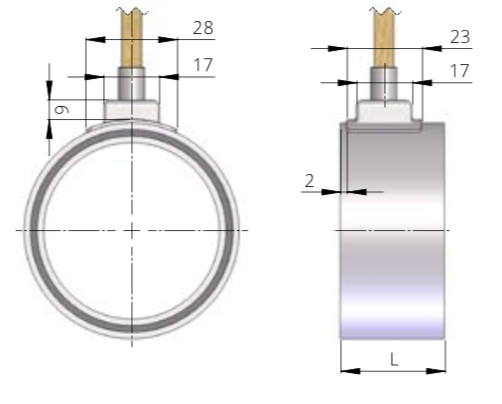

fig. 6: capot RPM radial sortie 7

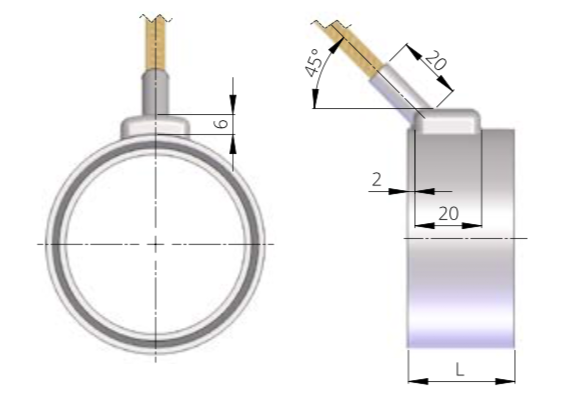

fig. 7: capot RPM axial 45° sortie 8

	RPI/RPI fendue
tolérances sur Ø extérieur	± 0,2 mm - ± 0,5 mm
tolérances sur Ø intérieur	H8 -H12 (en fonction de la longueur)
tolérances sur longueur	L 30 - 100 mm - ± 3 mm L 101 - 150 mm - ± 3 mm L 151 - 300 mm - ± 3 mm L 301 - 400 mm - ± 3 mm

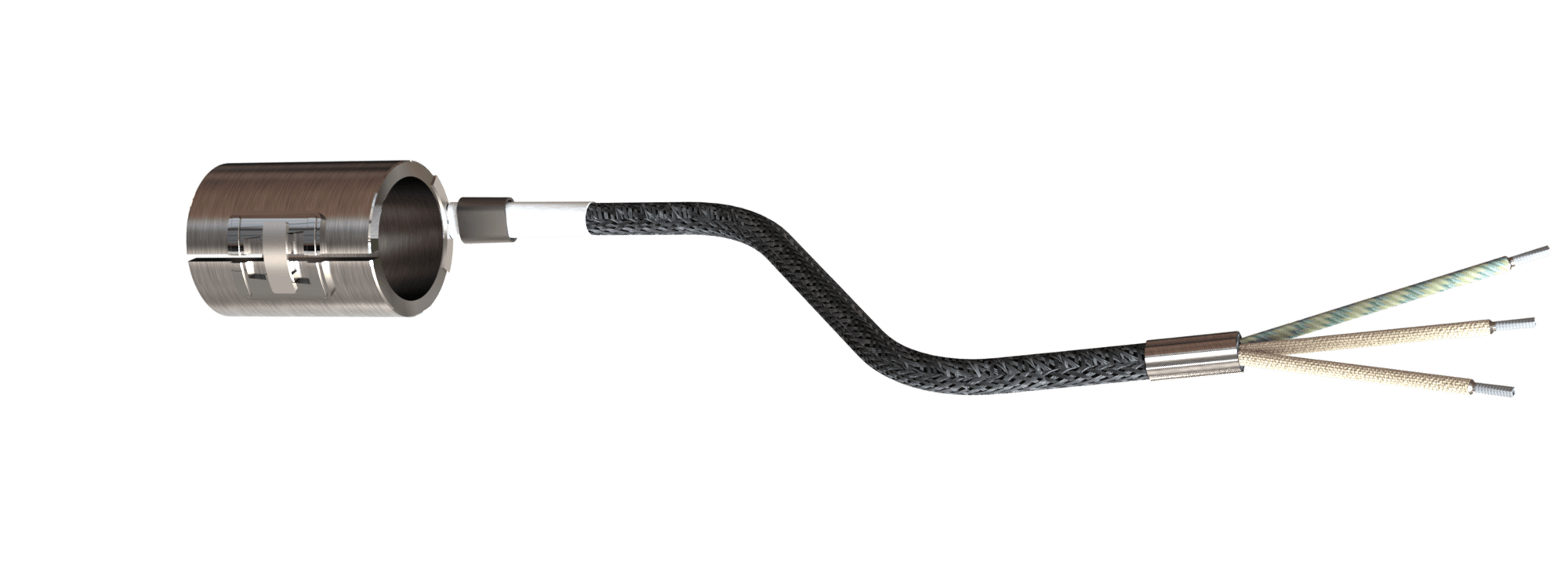

Exécution des câbles

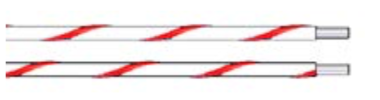

2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700)
2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700) + la terre (SL)
câble 3 âmes (2 + T) sous tresse métallique jusqu’à 400 °C / 700 °C
câble 3 âmes (2 + T) sous gaine métallique flexible jusqu’à 400 °C / 700 °C
câble 3 âmes (2 + T) sous gaine inox étanche jusqu’à 400 °C / 700 °C
fils nickel sous soie de verre, jusqu'à 400 °C avec gaine soie de verre sur les 2 fils

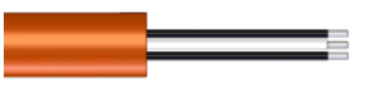

fils sous téflon (PTFE) 2 ou 3 âmes, jusqu'à 260 °C
