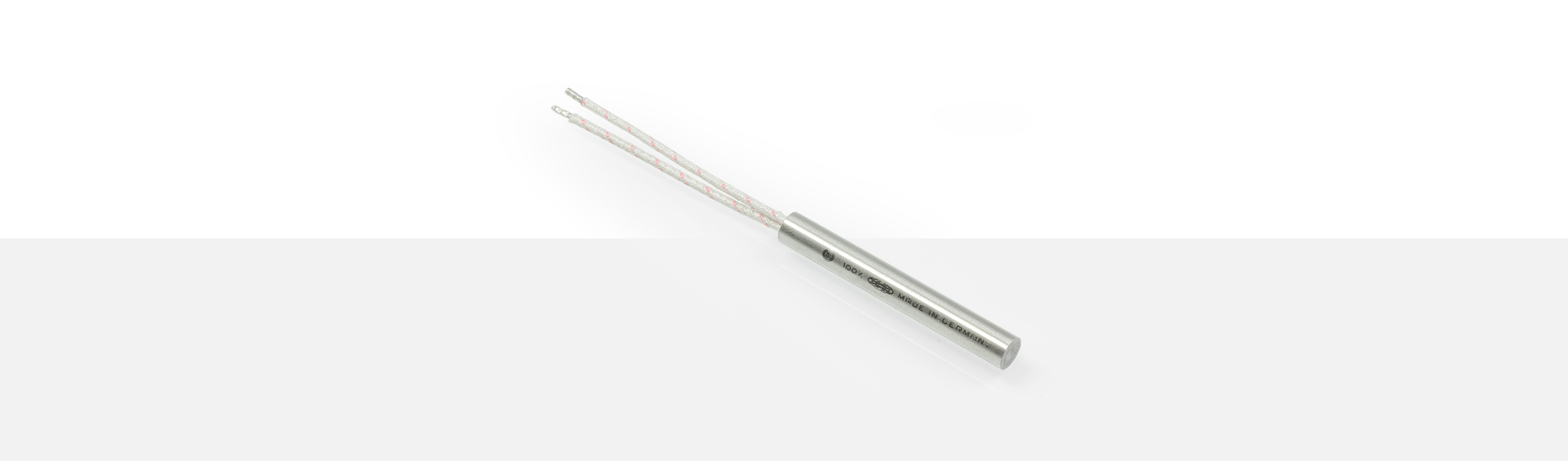

CARTOUCHES CHAUFFANTES

CCHC/M-CCHC/P

Domaines d'application

Les cartouches chauffantes sont utilisées principalement dans le chauffage d'outillage, les matrices, les canaux chauds, dans la construction de machines spéciales, changeurs de filtres et dispositifs de filtration.

Dans l'industrie de la transformation des polymères, elles trouvent leur utilité sur les machines d'emballage et pour le chauffage de l'air (sur demande).

Options

Autres dimensions (diamètre et longueur)
Autres tensions et/ou puissances
Autres types et longueurs de câble
Tolérance ± 5 % sur demande
Avec connecteur à broches ou câble sous tresse métallique

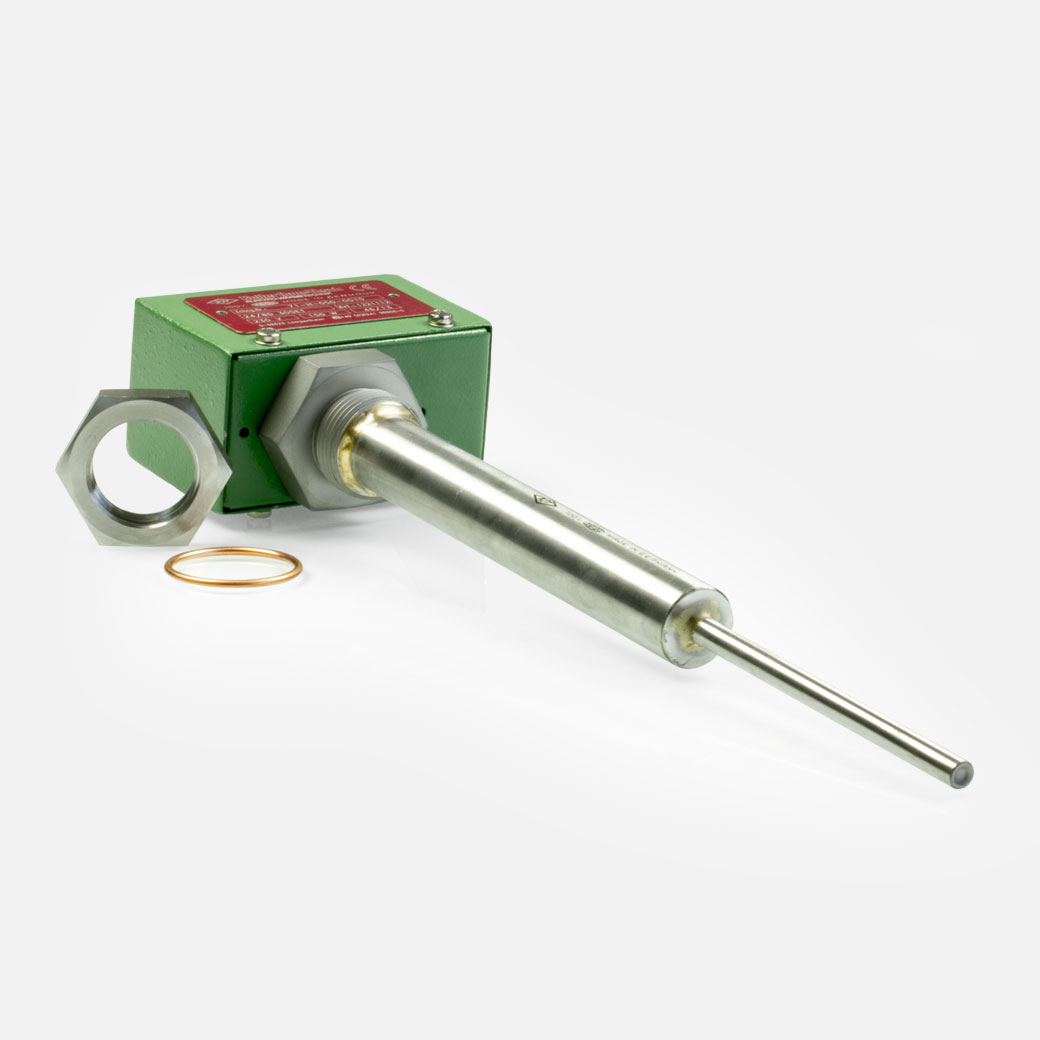

Avec boitier de connexion
Avec raccords filetés
Avec puissance différée (ou selon notre distribution standard)
Avec contrôle multi-zones
Avec thermocouple incorporé à partir de Ø 6,5 mm
Sorties par câbles avec multiples prises

jusqu'à 750°C
température d'utilisation
0,00/-0,1 mm
tolérances sur diamètre
à partir de Ø 10.0 mm
avec thermocouple intégré

CARTOUCHES CHAUFFANTES - CCHC/M - CCHC/P

Connections possibles

Exécution A : Fils sous soie de verre jusqu’à 250°C (GLS 250), 400°C (GLS 500) ou 700°C (GLS 700)
Exécution B : Fils sous soie de verre réunis sous une gaine soie de verre siliconée (jusqu’à 250°C) ou non siliconée (jusqu'à 400 °C)
Exécution C : Fils sous soie de verre, gainé soie de verre siliconée individuellement (250°C) ou non siliconée (400°C)
Exécution E : Sorties sous perles céramiques. Température environ 600°C
Exécution F : Sorties avec fil de terre
Exécution G : Bornes filetées
Exécution H : Tête spéciale avec bornes filetées pour les plus petits diamètres
Exécution I : Variante avec câble 3 âmes (2 + T) sous tresse métallique jusqu'à 250°C / 400°C / 700°C
Exécution K : Variante avec câble 3 âmes (2 + T) sous gaine gaine métallique flexible jusqu'à 250°C / 400°C / 700°C
Exécution K : En option avec tuyau ondulé et conducteur de protection jusqu'à 250°C / 400°C / 720°C
Exécution L : Tête sous silicone (protection contre l'humidité). température environ 200°C
Exécution M : Sortie coudée cubique soudée avec câble 3 âmes (2 + T) sous tresse métallique ou autres protection
Exécution N : Coudée rond en acier soudé avec câble 3 âmes (2 + T) sous tresse métallique ou autres protections
Exécution NR : Tube angle droit avec tresse métallique et fil de terre pour cartouche Ø 16 mm
Exécutions O : Exécution avec connecteur KO300 à broches selon CE 16A/250V ou 10A/250V
Exécutions Q : Exécution avec connecteur KO110/T200 à broches selon CE 16A/250V ou 10A/250V,
Exécution S : Avec bouchon fileté inox brasé ou bouchon laiton
Cartouches chauffantes avec boucle d'arrêt
Cartouches chauffantes avec PAF bride de fixation
Cartouches chauffantes avec plaque de fond
Cartouche chauffante avec embout renforcé
