FOURS INDUSTRIELS ET DISPOSITIF DE PRÉCHAUFFAGE

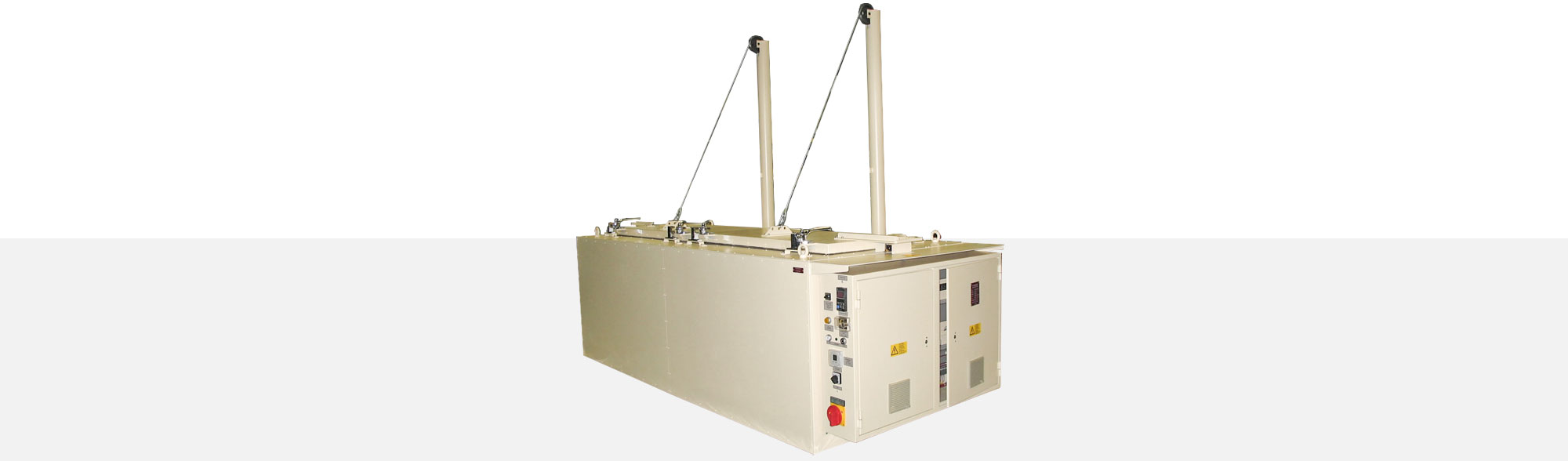

Coffres chauffants

Domaines d'application

Si l'extraction du matériel est uniquement possible par le haut, p.ex. de l'outillage lourd et peu maniable, les coffres chauffants sont mis en jeu. Nos coffres chauffants offrent avec des poulies de renvoi et des ressorts de traction la possibilité d'une ouverture simple du couvercle. L'ouverture des plus petites unités est soutenue par un ressort à gaz.

Options

  • variations de tension et puissance
  • variations de la température d'utilisation
  • coloris selon demande du client, même multi-couleur
  • étiquetage et documentation disponibles dans plusieurs langues
  • réservoir interne en tôle d'acier galvanisé et aluminé à chaud ou en acier inoxydable
  • des plateaux en acier ou acier inoxydable massifs et stables disponibles pour les étagères pour supporter des charges très lourdes
  • contrôle de température électronique PID avec circuit de charge contacteur ou Solid State Relay
  • contrôle de température avec fonction d'auto-optimisation, alarme de processus possible pour traitement ultérieur
  • four à chambres multiples
  • minuterie digital électronique
  • compteur d'heures d'utilisation
  • minuterie s'allume après écroulement du temps programmé (max 99h 59 min) (sur demande aussi éteinte)
  • régulateur de programme avec jusqu'à 20 programmes avec à chaque fois 16 segments
  • voyant de signalisation et d'alerte selon demande
  • trappes d'aération sur le côté d'entrée d'air pour une optimisation de température ultérieure
  • enregistreur multicanaux pour documenter le développement de la température
  • interfaces selon demande du client
  • jusqu'à 350°C
    température d'utilisation
  • pour extraction
    du matériel sec par le haut
  • Ouverture du couvercle
    favorable

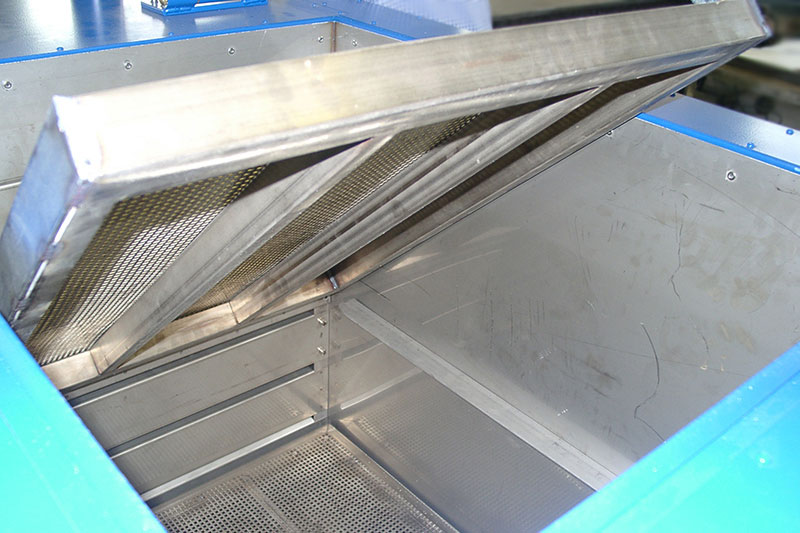

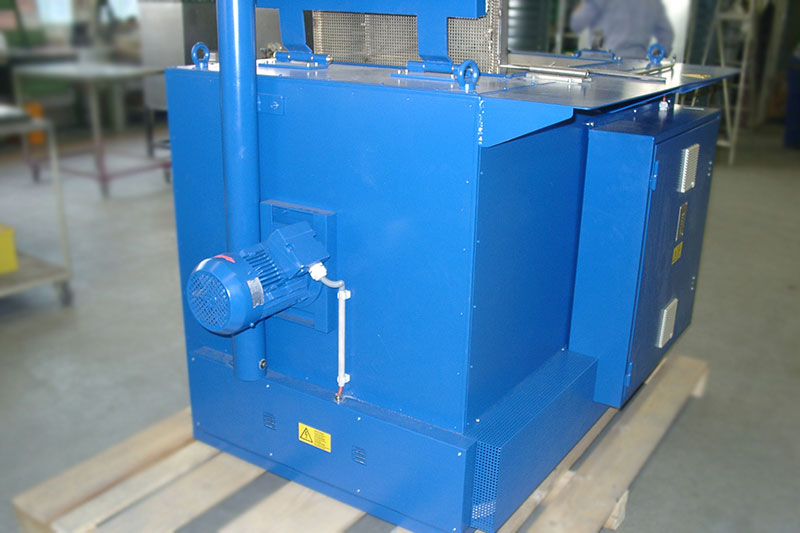

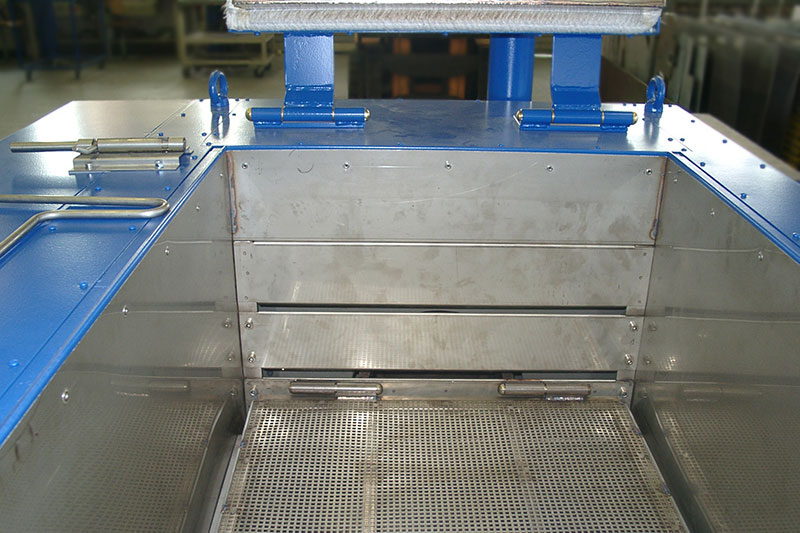

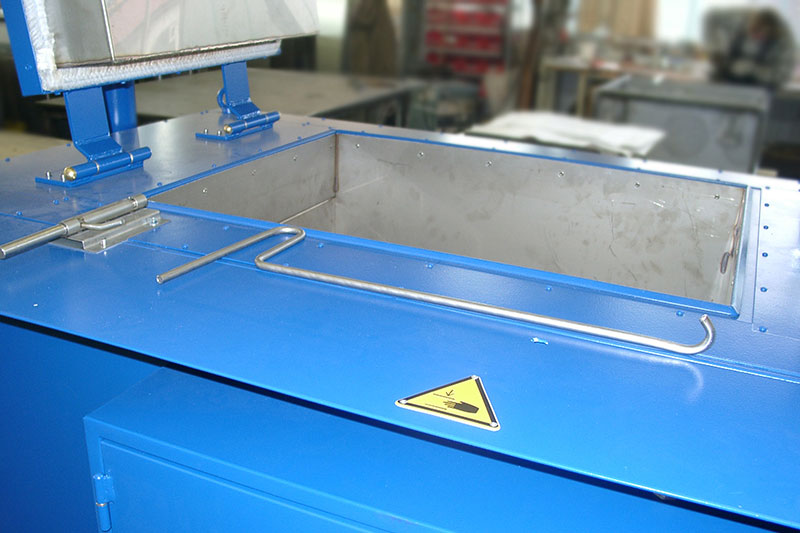

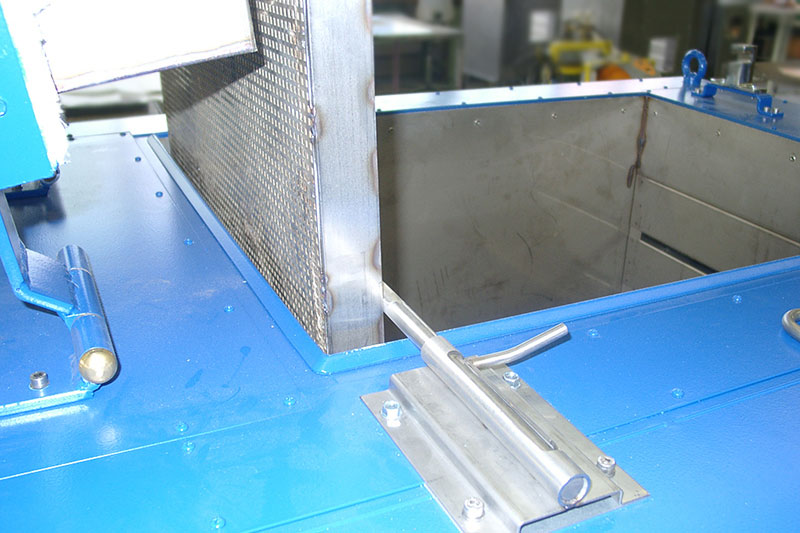

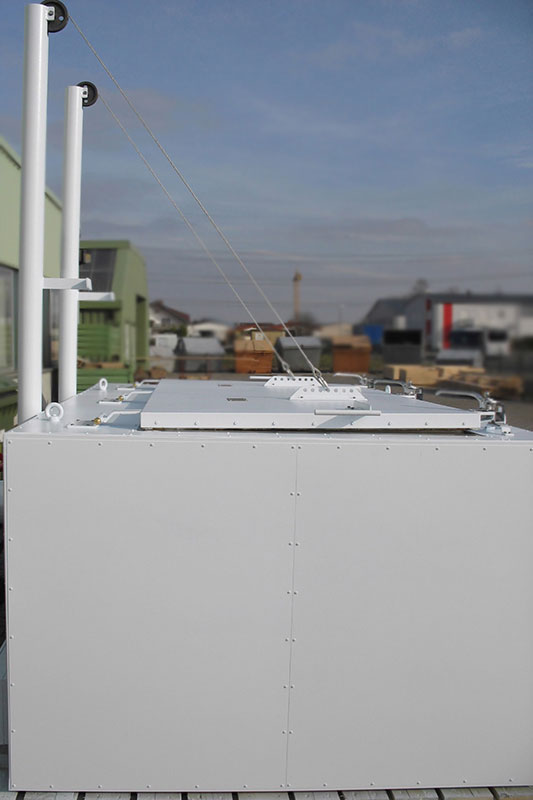

Exemple 1 - jusqu'à 350°C - 650 x 850 x 700 mm - article# 1357098



  • 650 x 850 x 700 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu'à 350°C
  • capacité de chauffe: 15 kW
  • ventilateur d'air de circulation: 1.1 kW
  • flux d'air: horizontal


Ce coffret chauffant est utilisé pour chauffer cinq paquets de buse ou pompes à filer avec un poids de 150 kg chacun.

Réalisation

  • avec une grue pour plafond, ou autre, les paquets de buse peuvent retirés facilement d'en haut
  • des ressorts de traction installés à l'abri supportent l'opérateur à l'ouverture du couvercle

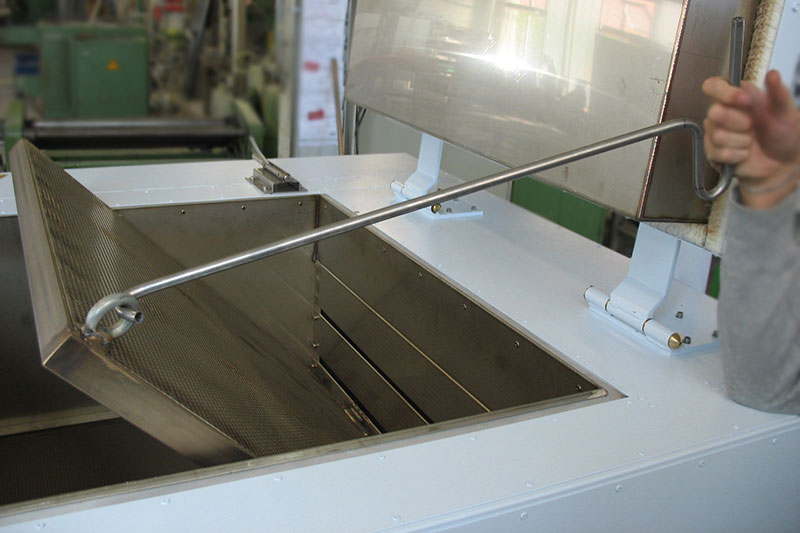

  • 2ème niveau de chargement accessible avec charnier relevable

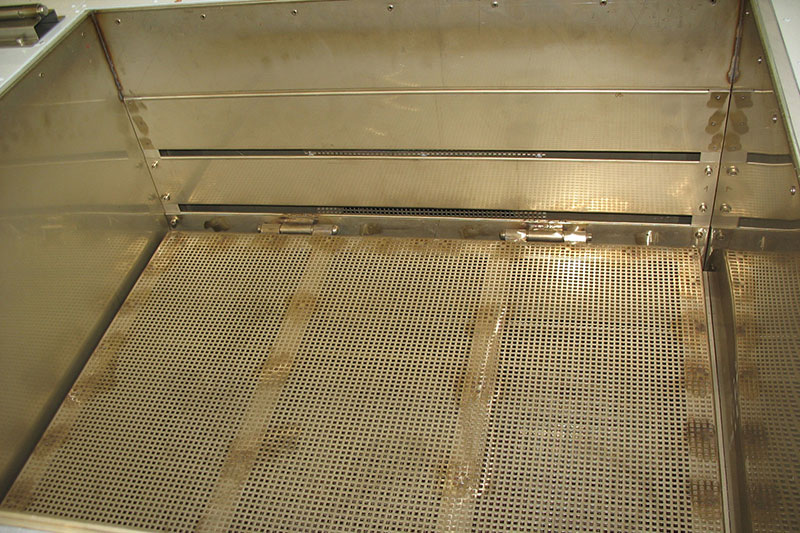

  • des niveaux de chargements composés de cadres tubulaires en acier inoxydable avec couvercle en tôle d'acier inoxydable perforée
  • des résistances blindées tubulaires de haute qualité 1.4828
  • réservoir interne en acier inoxydable 1.4301
  • 150 mm d'isolation pour réduire des pertes de chaleur
  • contrôle de température avec protection séparée électronique contre l'échauffement
  • coloris: RAL 505  bleu de sécurité structure

Galerie

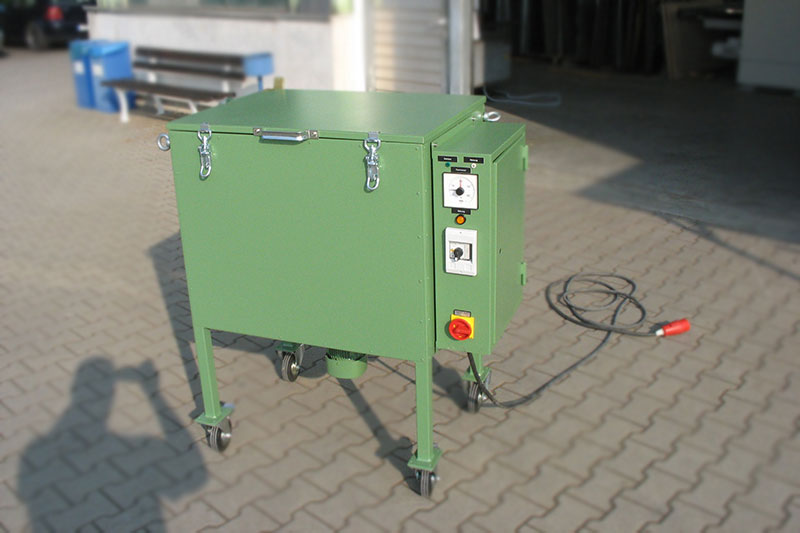

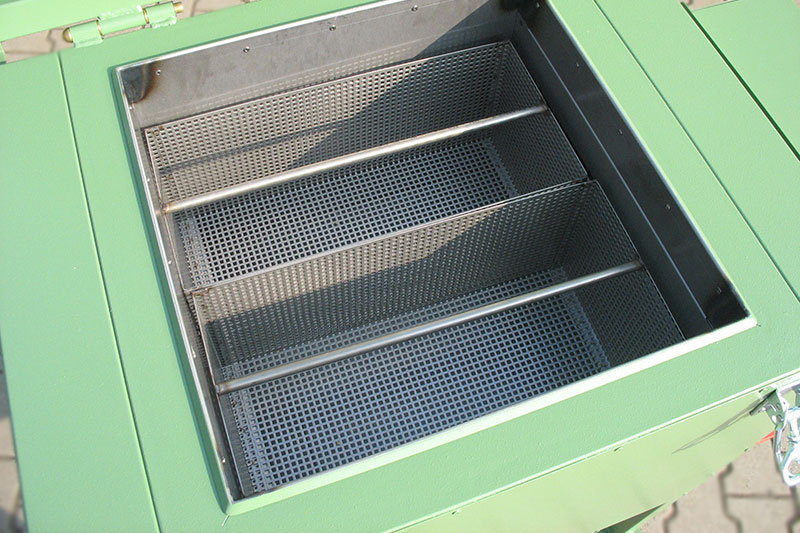

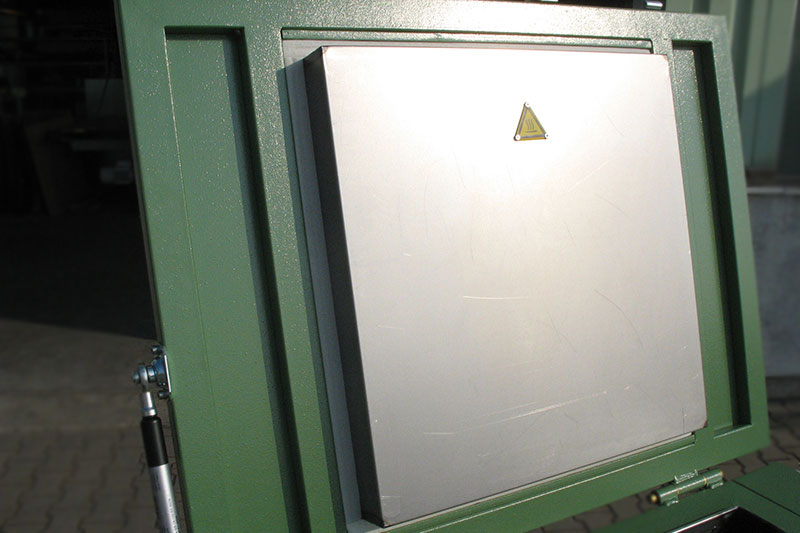

Exemple 2 - jusqu'à 100°C - 480 x 480 x 330 mm - article# 2058492



  • 480 x 480 x 330 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu'à 100°C
  • capacité de chauffe: 2.25 kW
  • ventilateur d'air de circulation: 0.25 kW
  • flux d'air: horizontal



Ce coffret chauffant est utilisé pour préchauffer des poignées synthétiques sans solvant pour traitement ultérieur aux barillets synthétiques.

Réalisation

  • des ressorts à gaz supportent l'opérateur à l'ouverture du couvercle
  • deux paniers amovibles en tôle perforée d'acier inoxydable l'un à côté de l'autre
  • châssis avec roulettes pivotantes ou fixes
  • contrôle de température avec thermostat et protection séparée contre l'échauffement
  • coloris: RAL 6011 vert réséda structure

Galerie

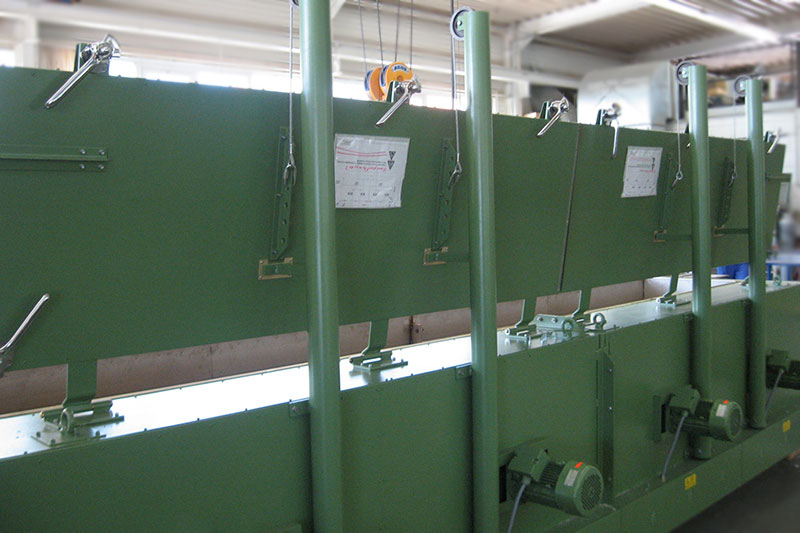

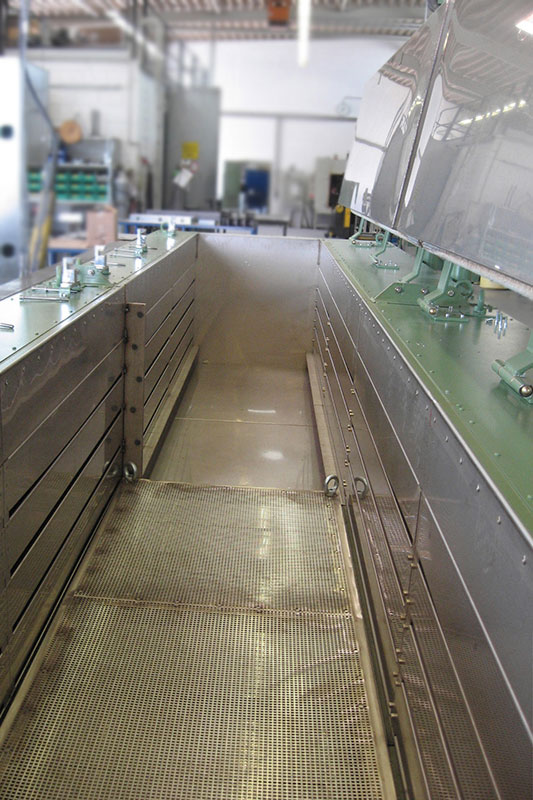

Exemple 3 - jusqu'à 350°C - 4,700 x 700 x 600 mm - article# 1364880



  • 4,700 x 700 x 600 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu'à 350°C
  • capacité de chauffe: 60 kW
  • ventilateur d'air de circulation: 4 x 1.1 kW
  • flux d'air: horizontal


Ce coffre chauffant est utilisé pour préchauffer un paquet de buse avec un poids total de 1,500 kg. Les dimensions du paquet de buse: 4,300 x 250 x 250 mm (longueur x largeur x hauteur).

Réalisation

  • avec une grue pour plafond, ou autre, les paquets de buse peuvent retirés facilement d'en haut
  • des ressorts de traction installés à l'abri supportent l'opérateur à l'ouverture du couvercle
  • réalisation en deux parts
  • des niveaux de chargements composés de cadres tubulaires en acier inoxydable avec couvercle en tôle d'acier inoxydable perforée
  • des résistances blindées tubulaires de haute qualité, matériel 1.4828
  • réservoir interne en acier inoxydable, matériel 1.4301
  • 150 mm d'isolation pour réduire des pertes de chaleur
  • contrôle de température électronique avec protection séparée électronique contre l'échauffement avec trois dispositifs de signalisation de valeur limite
  • coloris: RAL 6011 vert réséda structure

Galerie

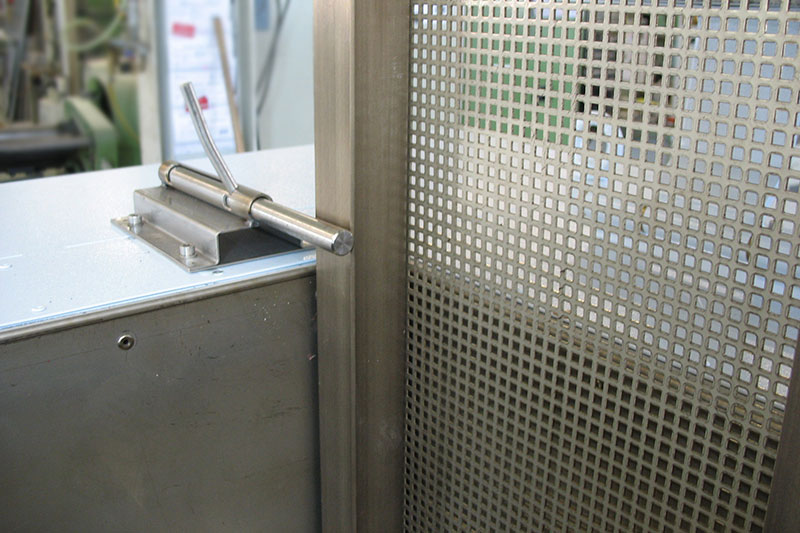

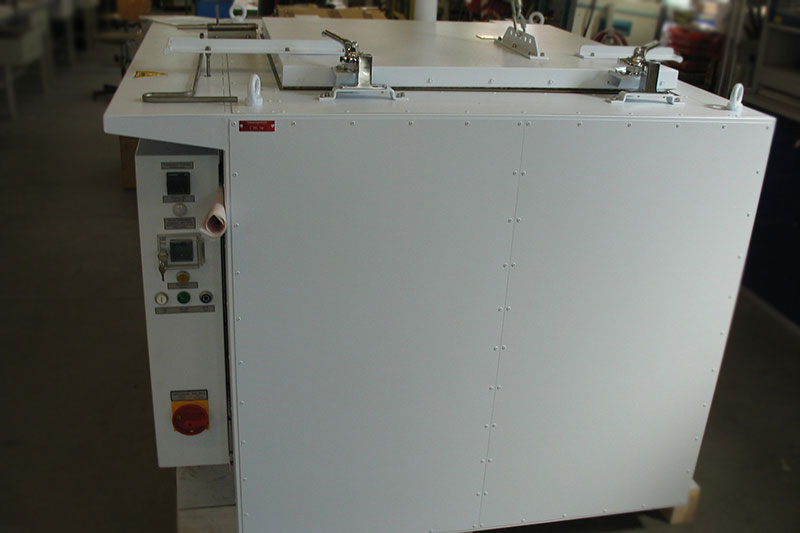

Exemple 4 - jusqu'à 350°C - 950 x 850 x 700 mm - article# 2050489



  • 950 x 850 x 700 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu'à 350°C
  • capacité de chauffe: 19 kW
  • ventilateur d'air de circulation: 1.1 kW
  • flux d'air: horizontal


Ce coffre chauffant est utilisé pour préchauffer huit paquets de buse ou pompes à filer avec un poids de 115 kg chacun.

Réalisation

  • avec une grue pour plafond, ou autre, les paquets de buse peuvent retirés facilement d'en haut
  • des ressorts de traction installés à l'abri supportent l'opérateur à l'ouverture du couvercle
  • 2ème niveau de chargement accessible avec charnier relevable
  • des niveaux de chargements composés de cadres tubulaires en acier inoxydable avec couvercle en tôle d'acier inoxydable perforée
  • des résistances blindées tubulaires de haute qualité, matériel 1.4828
  • réservoir interne en acier inoxydable 1.4301
  • 150 mm d'isolation pour réduire des pertes de chaleur
  • contrôle de température avec protection électronique séparée contre l'échauffement
  • coloris: NCS 0510 R90B gris clair structure

Galerie

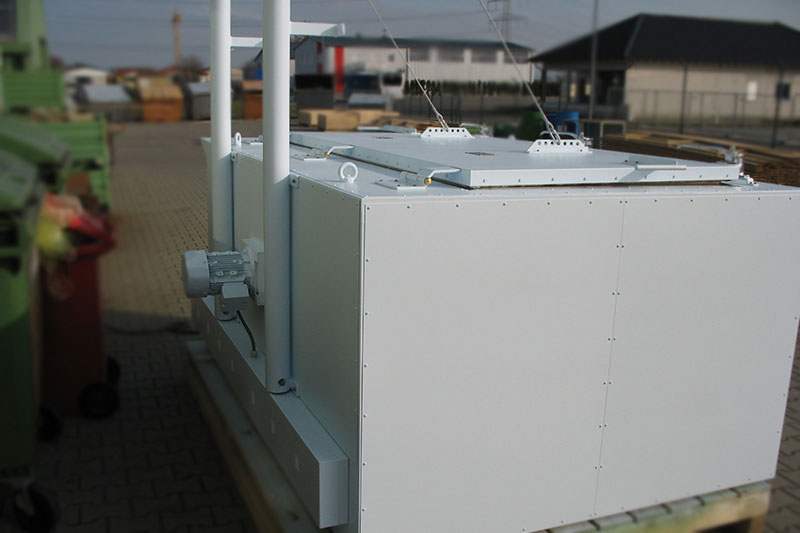

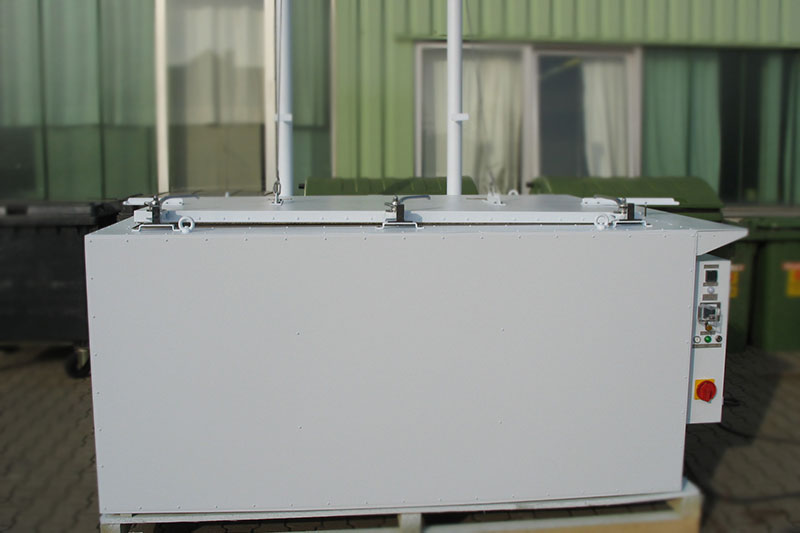

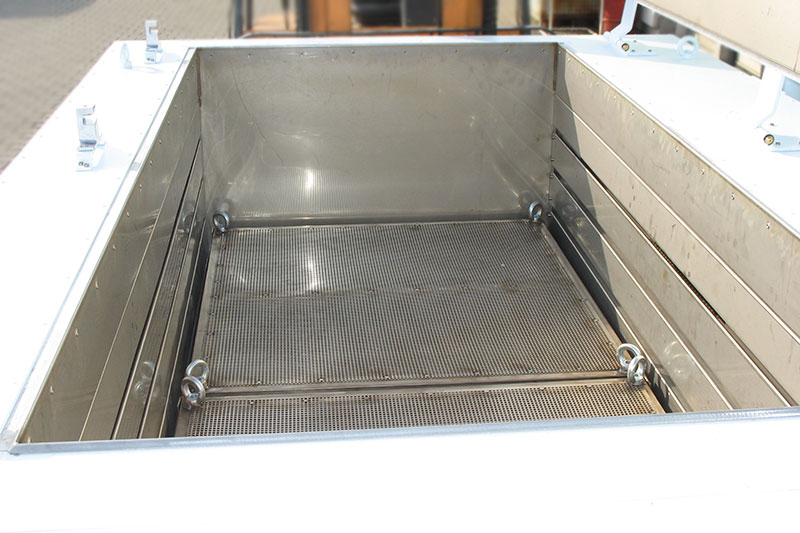

Exemple 5 - jusqu'à 350°C - 2,100 x 1,050 x 700 mm - article# 1366093



  • 2,100 x 1,050 x 700 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu'à 350°C
  • capacité de chauffe: 24 kW
  • ventilateur d'air de circulation: 1.1 kW
  • flux d'air: horizontal



Ce coffre chauffant est utilisé pour préchauffer quatre paquets de buse ou pompes à filer avec un poids de 175 kg chacun.

Réalisation

  • avec une grue pour plafond, ou autre, les paquets de buse peuvent retirés facilement d'en haut
  • des ressorts de traction installés à l'abri supportent l'opérateur à l'ouverture du couvercle

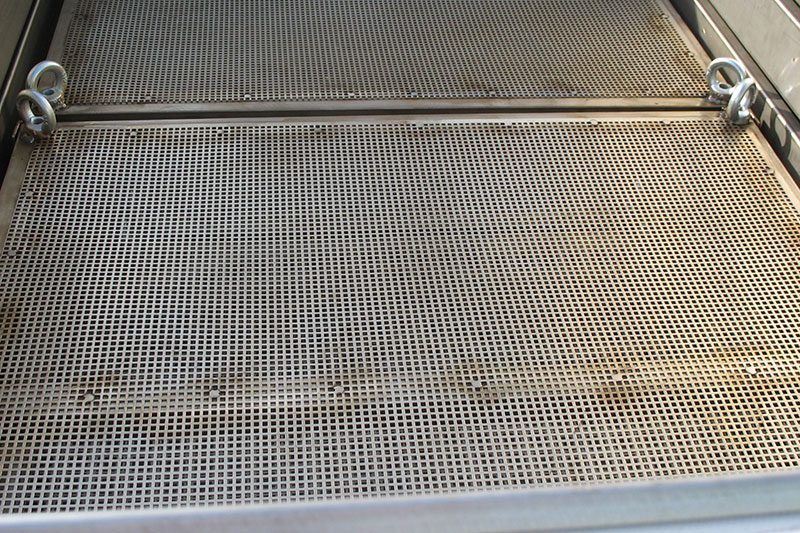

  • deux étagères composées de cadres tubulaires en acier inoxydable avec couvercle en tôle d'acier inoxydable perforée
  • des résistances blindées tubulaires de haute qualité 1.4828
  • réservoir interne en acier inoxydable 1.4301
  • 150 mm d'isolation pour réduire des pertes de chaleur
  • contrôle de température avec protection électronique séparée contre l'échauffement
  • coloris: NCS 0510 R90B gris clair structure

Galerie

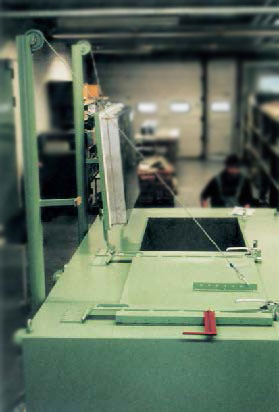

Exemple 6 - jusqu'à 350°C - 2,660 x 850 x 800 mm - article# 1050396



  • 2,660 x 850 x 800 mm
    (largeur x profondeur x hauteur)
  • température d'utilisation: jusqu’à 350°C
  • capacité de chauffe: 35 kW
  • ventilateur d'air de circulation: 2 x 1.1 kW
  • flux d'air: horizontal













Ce coffre chauffant est utilisé pour préchauffer 18 paquets de buse ou pompes à filer avec un poids de 120 kg chacun.

Construction

  • avec une grue pour plafond, ou autre, les paquets de buse peuvent retirés facilement d'en haut
  • des ressorts de traction installés à l'abri supportent l'opérateur à l'ouverture du couvercle
  • deux étagères composées de cadres tubulaires en acier inoxydable avec couvercle en tôle d'acier inoxydable perforée
  • des résistances blindées tubulaires de haute qualité 1.4828
  • réservoir interne en acier inoxydable 1.4301
  • 200 mm d'isolation pour réduire des pertes de chaleur
  • contrôle de température avec protection électronique séparée contre l'échauffement
  • coloris: RAL 6021 vert pâle structure

Galerie
