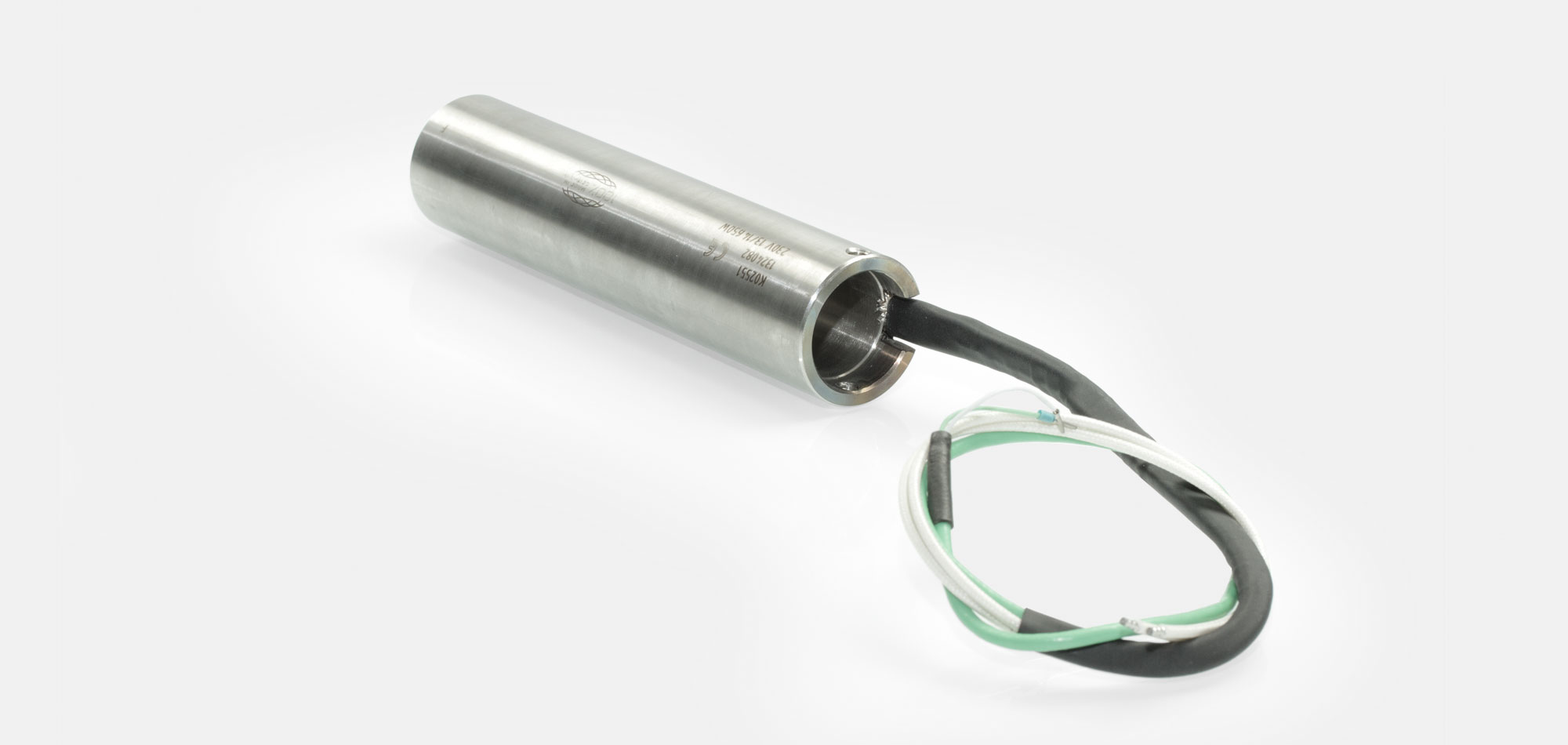

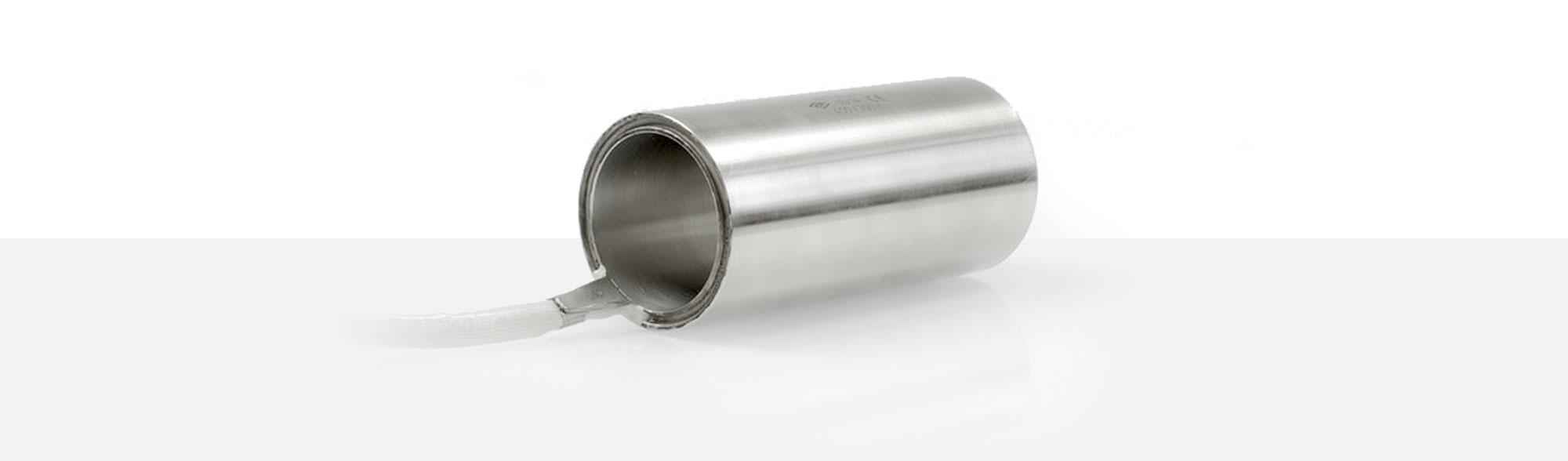

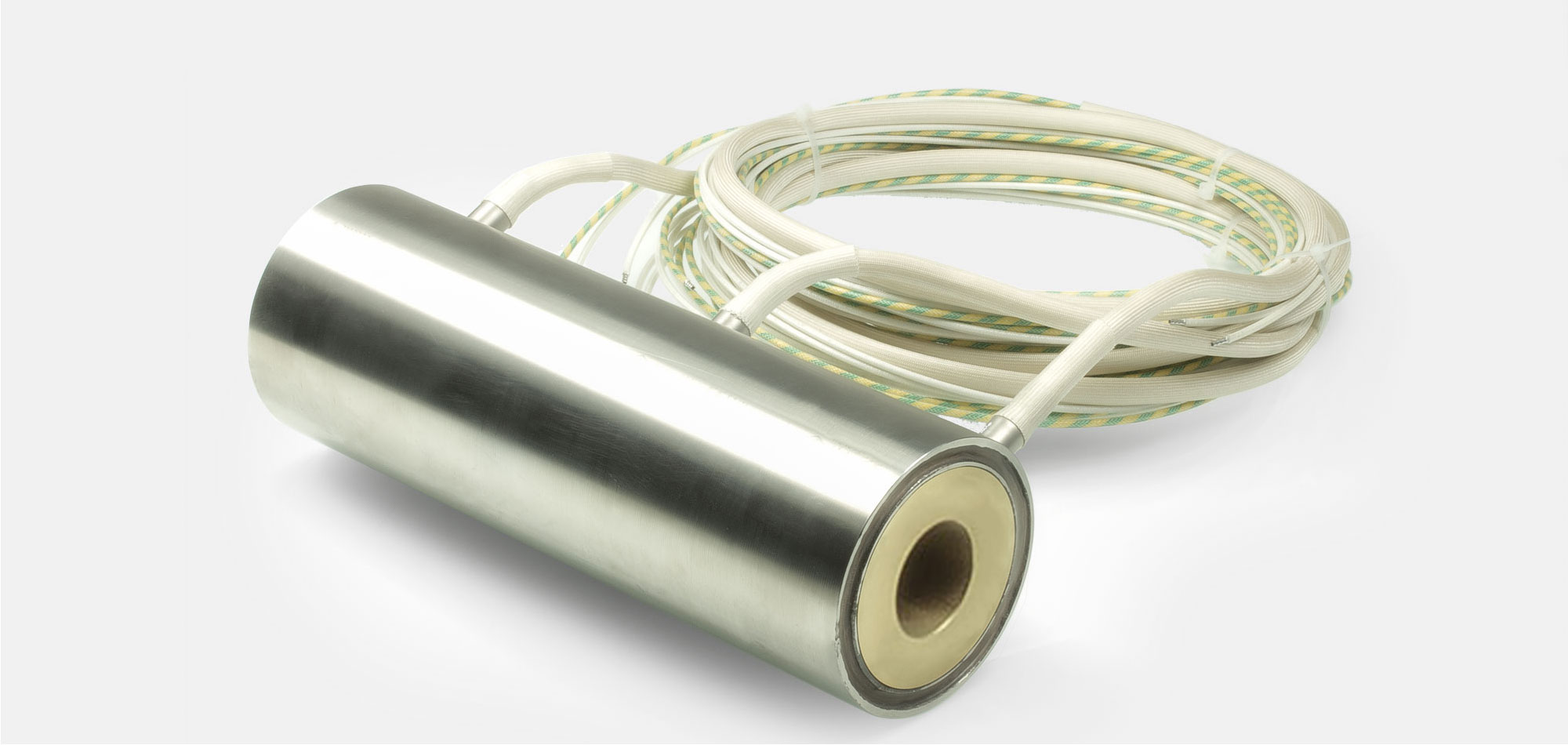

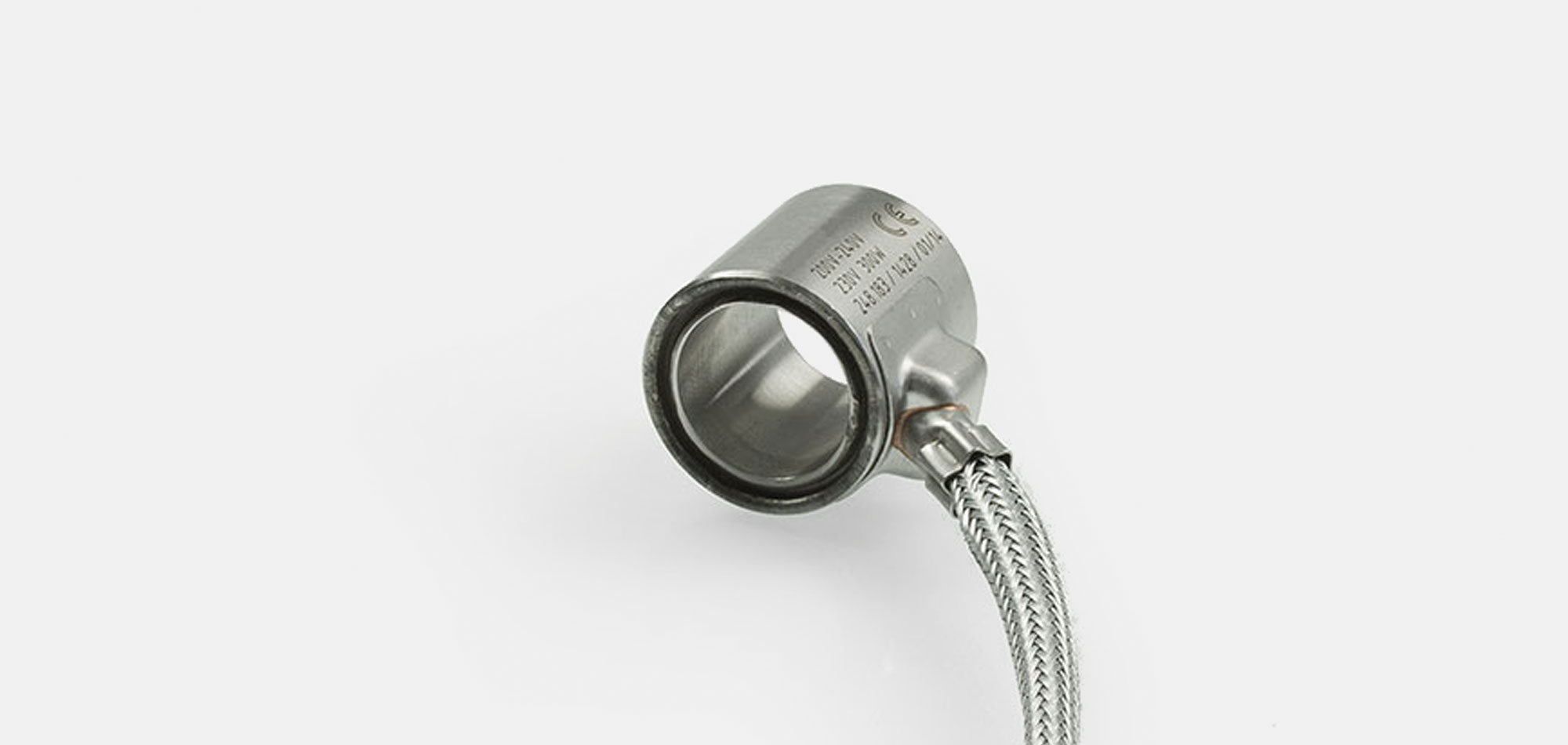

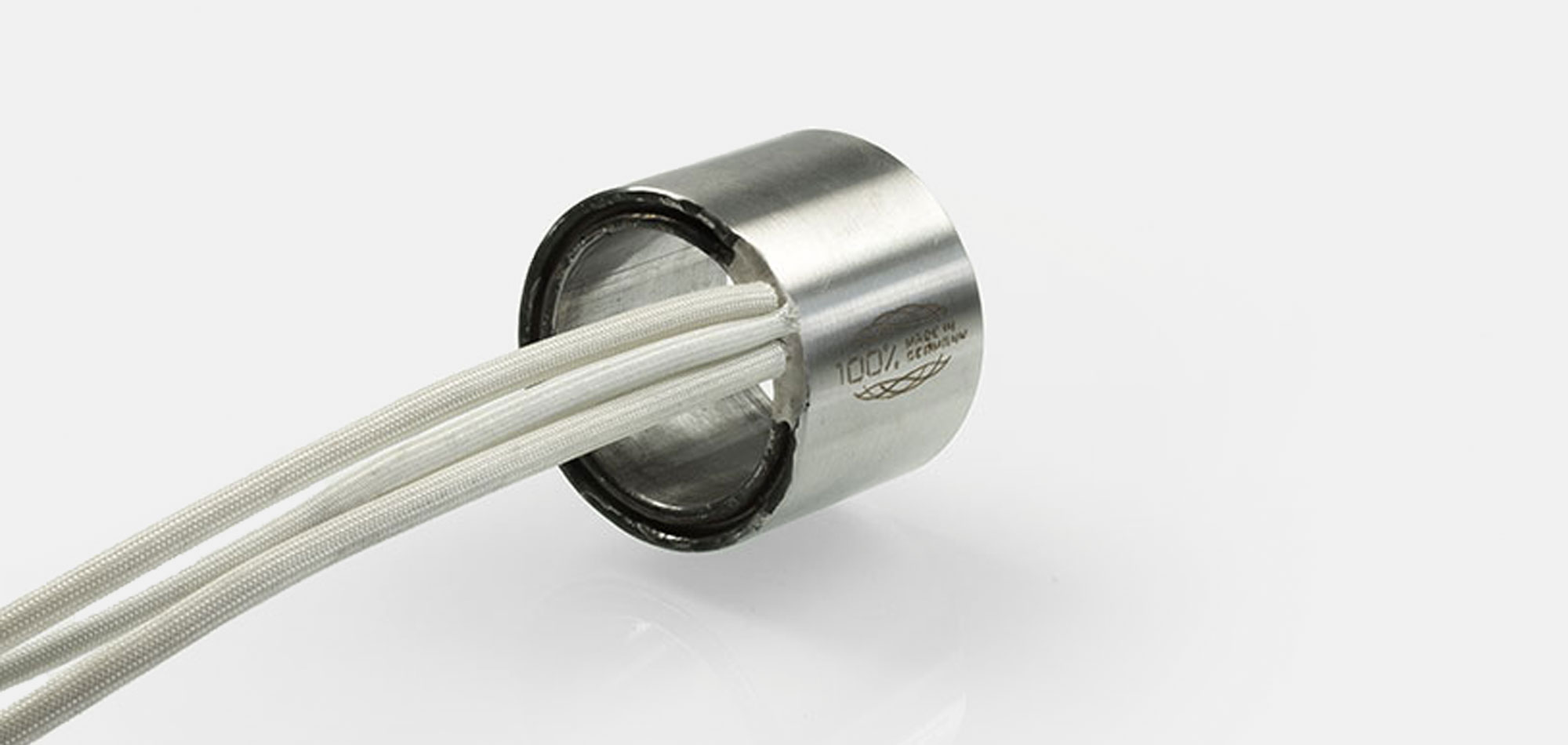

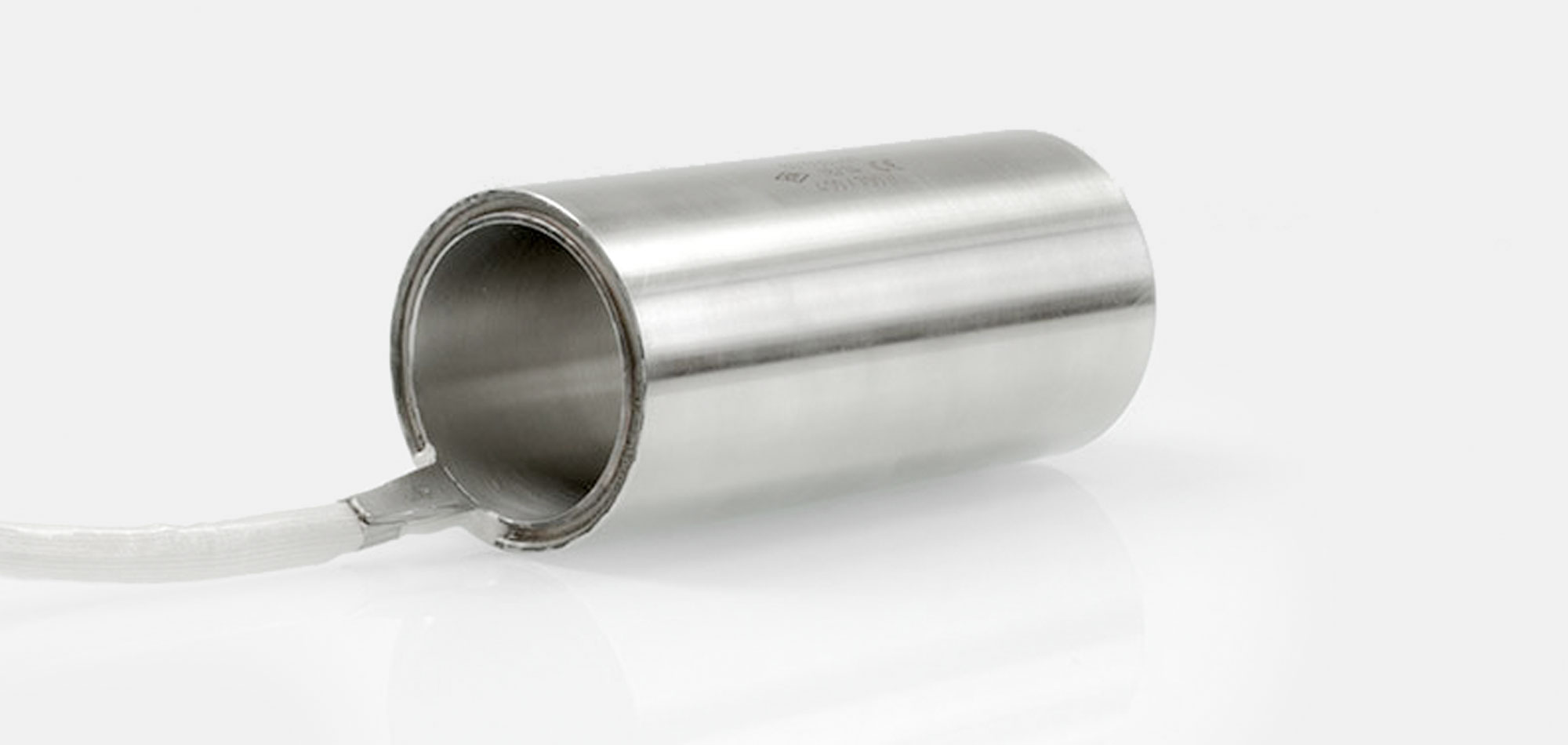

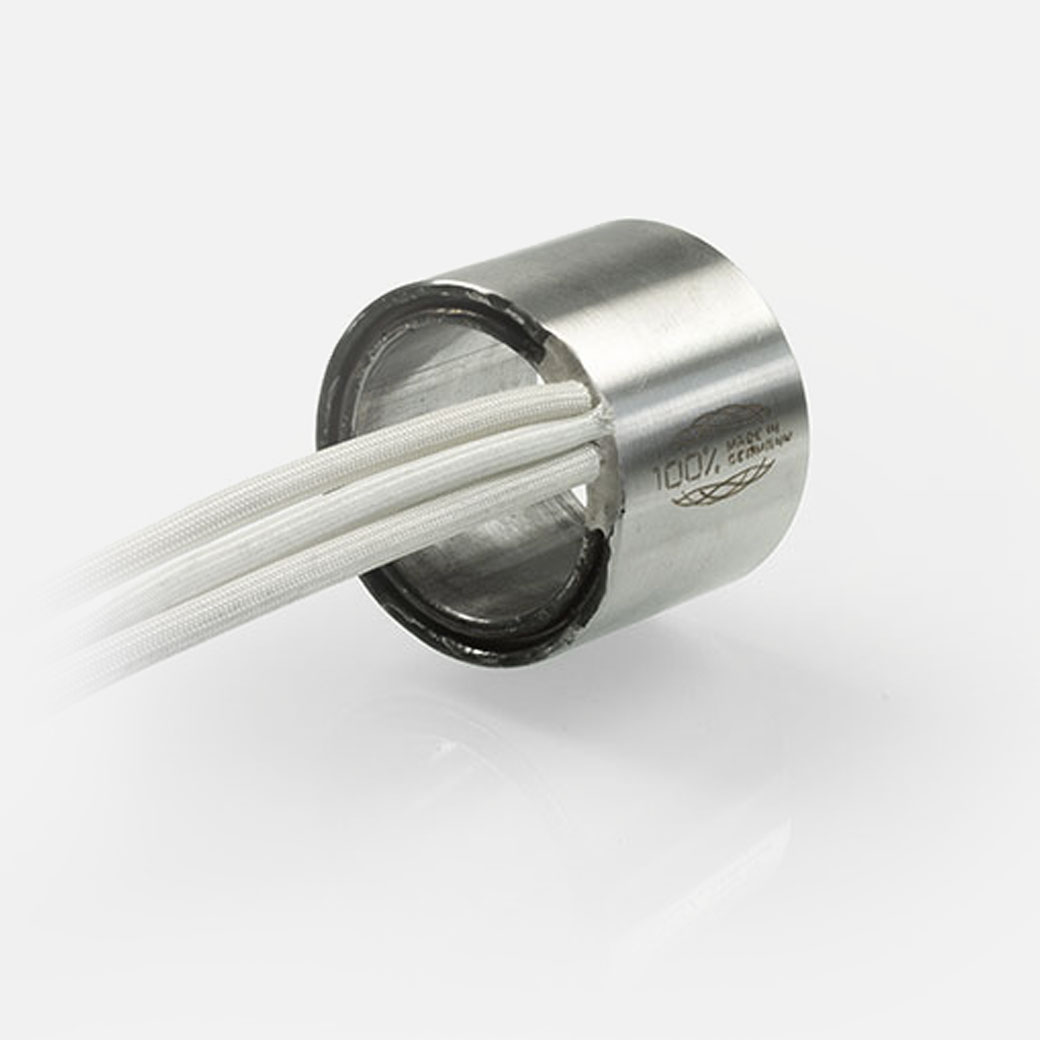

Cartouches creuses

RPM/RDO-RP/RPO

Domaines d'application

Les cartouches creuses représentent le chauffage idéal pour les outils de moulage par injection. Elles sont adaptées pour le chauffage des automates à emboîtement et pour les chauffe-mandrin, par exemple, avec un tube d'extrusion.

Elles trouvent également leur application dans les systèmes de canaux chauds, les buses de machines à injection et dans la production de pièces moulées.

Options

  • autres dimensions (diamètres/longueurs)
  • autres tensions et puissances
  • autres longueurs et type de câbles
  • autres tolérances
  • surfaces côniques
  • avec outils de montage/démontage
  • avec broches de connexion et fond plat
  • chauffage avec puissance différée
  • avec Thermocouple incorporé et Thermocouple chemisé isolé
  • jusqu'à 600°C
    température d'utilisation
  • 5-10mm
    épaisseur paroi
  • jusqu'à 15W/cm²
    puissance admissible

RPM/RDO-RP/RPO CARTOUCHES CREUSES

Matière

  • Inox 1.4541 ou 1.4301

Exécutions des sorties

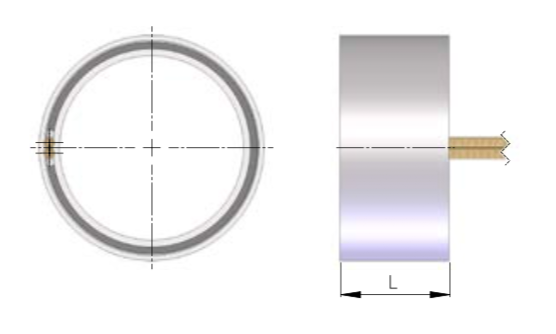

  • fig. 1: axiale
    fig. 1: axiale

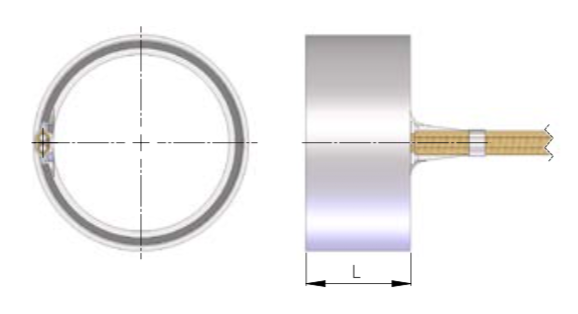

  • fig. 2: axiale avec serre câble
    fig. 2: axiale avec serre câble
  • fig. 3: capot plat axial sortie 3
    fig. 3: capot plat axial sortie 3
  • fig. 4: capot plat tangentiel sortie 4
    fig. 4: capot plat tangentiel sortie 4
  • fig. 5: capot RPM tangentiel 45° sortie 6
    fig. 5: capot RPM tangentiel 45° sortie 6
  • fig. 6: capot RPM radial sortie 7
    fig. 6: capot RPM radial sortie 7
  • fig. 7: capot RPM axial 45° sortie 8
    fig. 7: capot RPM axial 45° sortie 8
  • fig. 8: capot axial 45°
    fig. 8: capot axial 45°
  • fig. 9: capot axial 5°
    fig. 9: capot axial 5°

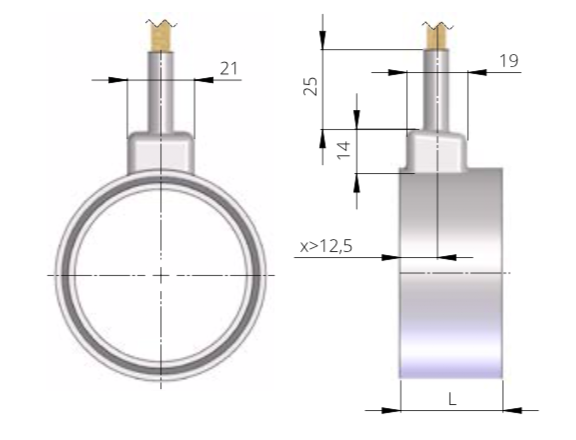

  • fig. 10: capot radial
    fig. 10: capot radial

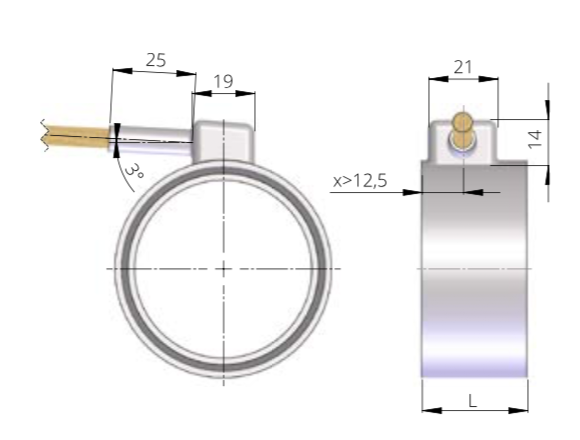

  • fig. 11: capot tangentiel
    fig. 11: capot tangentiel



  Cartouches Creuses - RPM/RDO/RP/RPO
Tolérances sur Ø extérieur ± 0,35 mm
Tolérances sur Ø intérieur H12 (en fonction de la longueur)
Tolérances sur longueur L 30 - 100 mm:  ± 3 mm
L 101 - 150 mm:  ± 4 mm
L 151 - 300 mm:  ± 5 mm
L 301 - 400 mm: - / ± 6 mm / - / ± 6 mm

Exécution des câbles

  • 2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700)
    2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700)
  • 2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700) + la terre (SL)
    2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700) + la terre (SL)

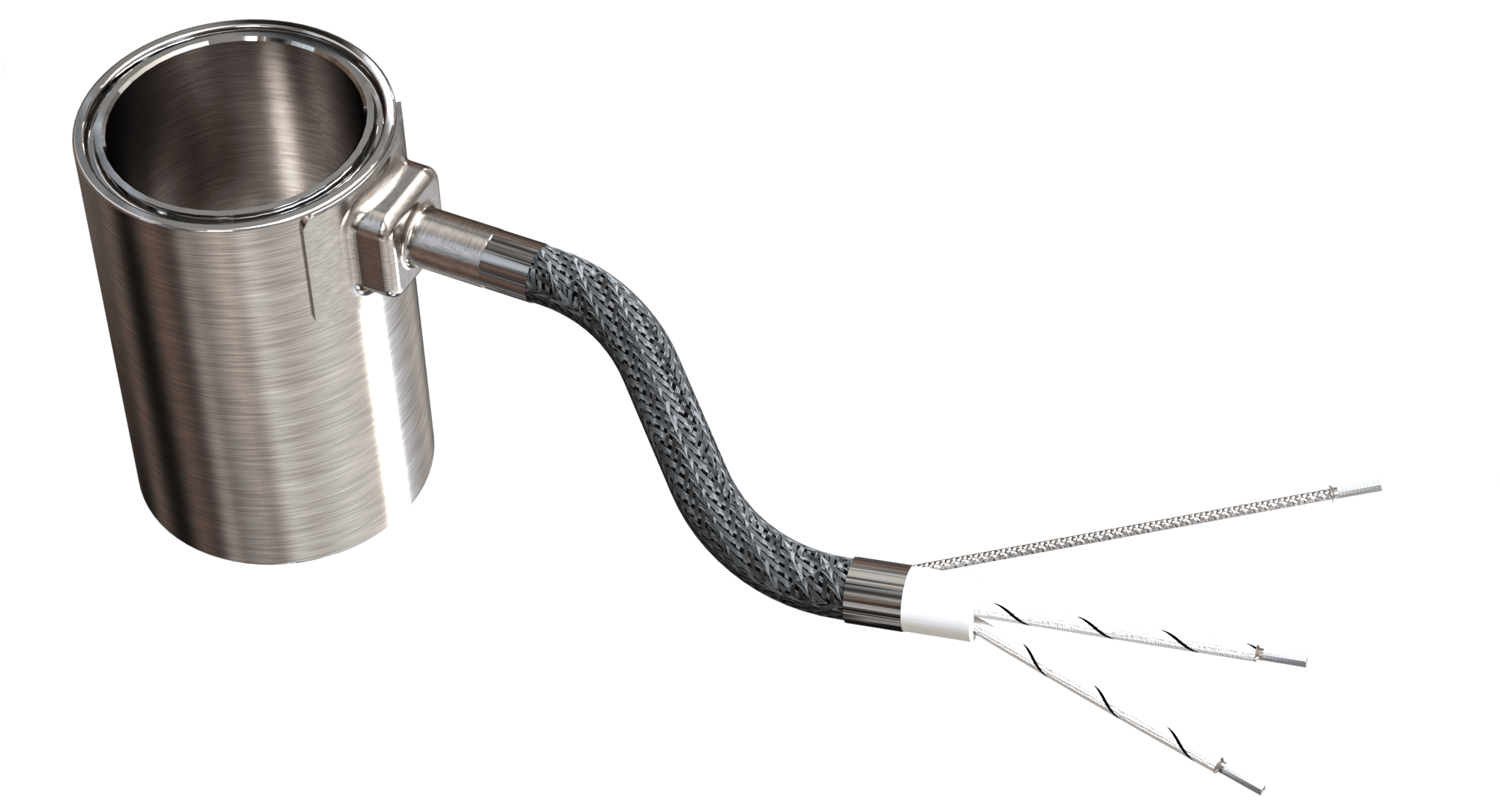

  • câble 3 âmes (2 + T) sous tresse métallique jusqu’à 400 °C / 700 °C
    câble 3 âmes (2 + T) sous tresse métallique jusqu’à 400 °C / 700 °C
  • câble 3 âmes (2 + T) sous gaine métallique flexible jusqu’à 400 °C / 700 °C
    câble 3 âmes (2 + T) sous gaine métallique flexible jusqu’à 400 °C / 700 °C
  • câble 3 âmes (2 + T) sous gaine inox étanche jusqu’à 400 °C / 700 °C
    câble 3 âmes (2 + T) sous gaine inox étanche jusqu’à 400 °C / 700 °C
  • fils nickel sous soie de verre, jusqu'à 400 °C avec gaine soie de verre sur les 2 fils
    fils nickel sous soie de verre, jusqu'à 400 °C avec gaine soie de verre sur les 2 fils
  • fils sous téflon (PTFE) 2 ou 3 âmes, jusqu'à 260 °C
    fils sous téflon (PTFE) 2 ou 3 âmes, jusqu'à 260 °C
