FOURS INDUSTRIELS ET DISPOSITIF DE PRÉCHAUFFAGE

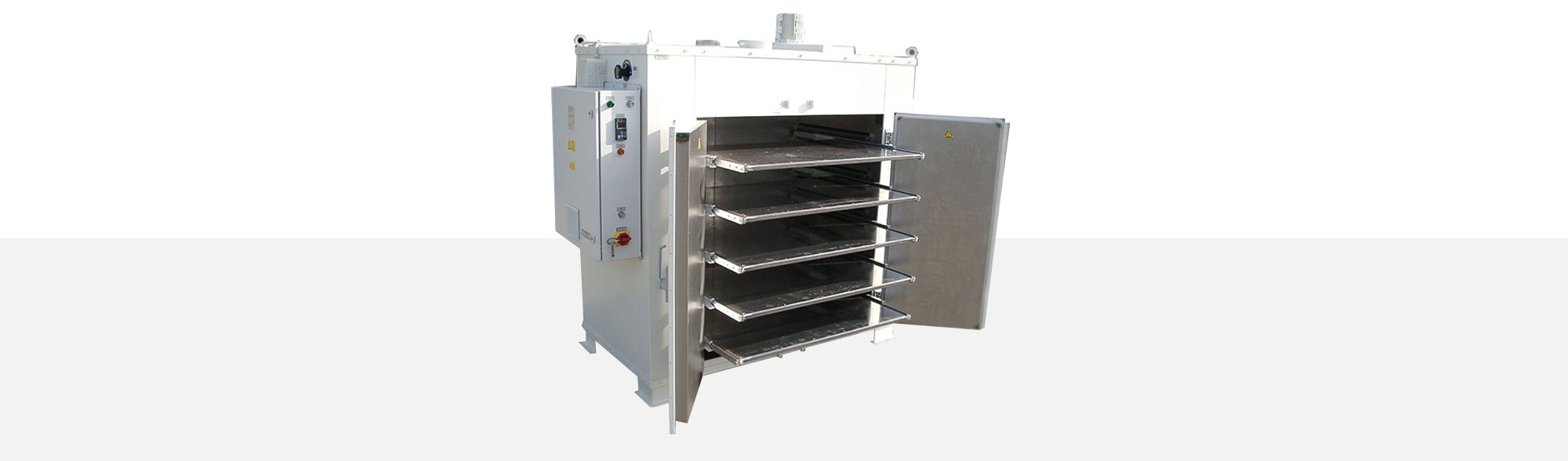

Fours avec tiroirs et supports linéaires

Domaines d'applications

Avec une ou plusieurs chambres, les fours avec tiroirs offrent une grande variabilité. Adaptés à la taille du matériel à sécher et à la température de séchage, ces fours tiennent compte des exigences des clients. Des cloisonnements en tôle sur chaque tiroir évitent, en les sortant, l'échappement de l'air chaud du four. Des plaques synthétiques (2000 x 2900 mm) peuvent être mises et préchauffées sur les tiroirs revêtus du téflon. Ces tiroirs en combinaison avec des sorties totales offrent à l'opérateur un retrait sans entrave du matériel. Les plateaux peuvent être retirés facilement. Le temps de séchage est indiqué avec un système de signalisation optique et acoustique pour chaque tiroir. Le début du processus de séchage commence automatiquement avec un interrupteur de fin de course. Il est également possible de verrouiller les tiroirs pour éviter une extraction prématurée. Des fours avec tiroirs et supports linéaires sont utilisés, par exemple, dans la production des pneus. Selon le poids, les marchandises sont chargées à la main ou à l'aide d'une grue intérieure.

Options

  • Variations de tension et puissance
  • Variations de la température d'utilisation
  • Coloris selon demande du client, même multi-couleur
  • Etiquetage et documentation du four disponibles dans plusieurs langues
  • Réservoir interne soit en tôle d'acier galvanisé et aluminé à chaud ou en acier inoxydable
  • Tiroirs en acier inoxydable ou aluminium
  • Fonds de tiroirs en tôle perforée également possible (trous carrés ou ronds)
  • Contrôle électronique de la température PID avec contacteur de commutation de charge ou relais statique
  • Contrôle de température avec fonction d'auto-optimisation, alarme de processus possible pour traitement ultérieur
  • Four à chambres multiples
  • Portes avant et arrière
  • Minuterie digitale électronique
  • Compteur d'heures d'utilisation
  • Fonction minuterie qui s'allume après écroulement du temps programmé (99h59 min max.) (sur demande, également éteinte)
  • Régulateur de programme avec jusqu'à 20 programmes avec à chaque fois 16 segments
  • Témoin lumineux et d'alerte selon demande
  • Fenêtre à la porte du four pour un contrôle visuel
  • Trappe d'aération sur le côté d'entrée d'air pour une optimisation de température ultérieure
  • Réalisation accessible avec déverrouillage intérieur de la porte et, si nécessaire, éclairage de secours supplémentaire conformément à la directive machines 2006/42/EG
  • Enregistreur multicanaux pour documenter le développement de la température
  • Interfaces selon demande du client
  • jusqu'à 300°C
    température d'utilisation
  • conduit d'air
    horizontal/vertical
  • chargement
    à la main ou à la grue

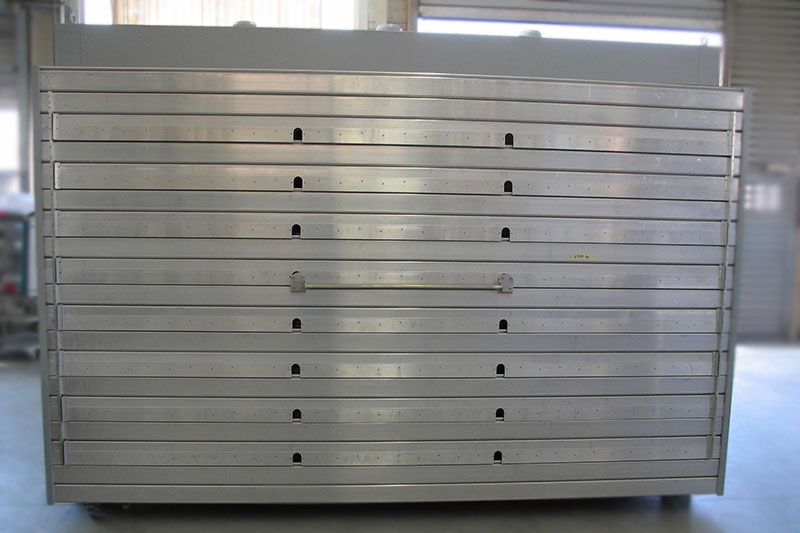

Exemple 1 - jusqu'à 220°C - 3000 x 2100 x 1600 mm



  • Article n° 1361482
  • 3000 x 2100 x 1600 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 220°C
  • Capacité de chauffe : 45 kW
  • Ventilateur d'air de circulation : 3 x 1,1 kW
  • Flux d'air : vertical

Ce four avec tiroirs et support linéaire est utilisé pour préchauffer des plaques synthétiques thermoplastiques (dimensions 2900 x 2000 mm) avant le processus de formage.

Réalisation

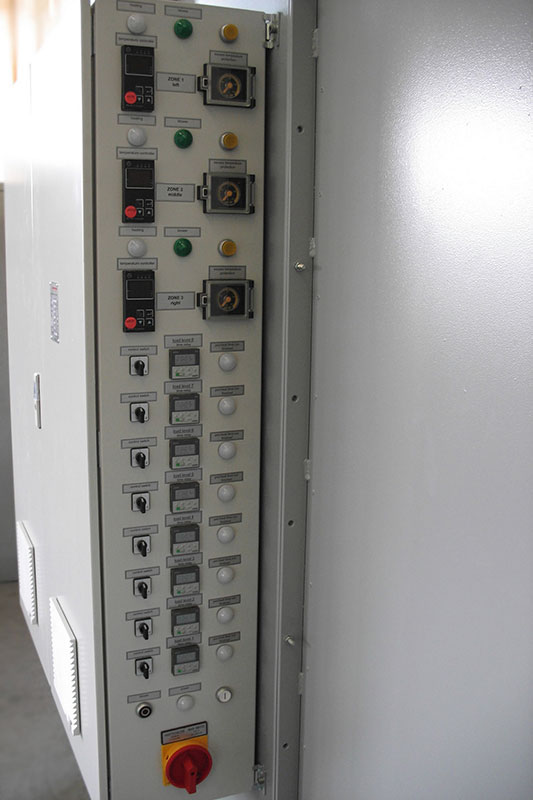

  • Contrôle électronique de température avec trois points de contrôle
  • Dispositif de protection d'échauffement composé de trois régulateurs électriques de protection contre la surchauffe
  • Huit niveaux de chargement, revêtus de téflon, pour porter les plaques synthétiques. Les supports sont équipés d'extensions complètes (2000 mm) sur le côté avec roulements à billes
  • Temps de séchage ajustable pour chaque niveau via une minuterie, signal optique à la fin du processus
  • Réservoir interne en tôle d’acier
  • Double porte sur le devant avec manœuvre positive d'ouverture en aluminium
  • Circuit de charge : relais statique

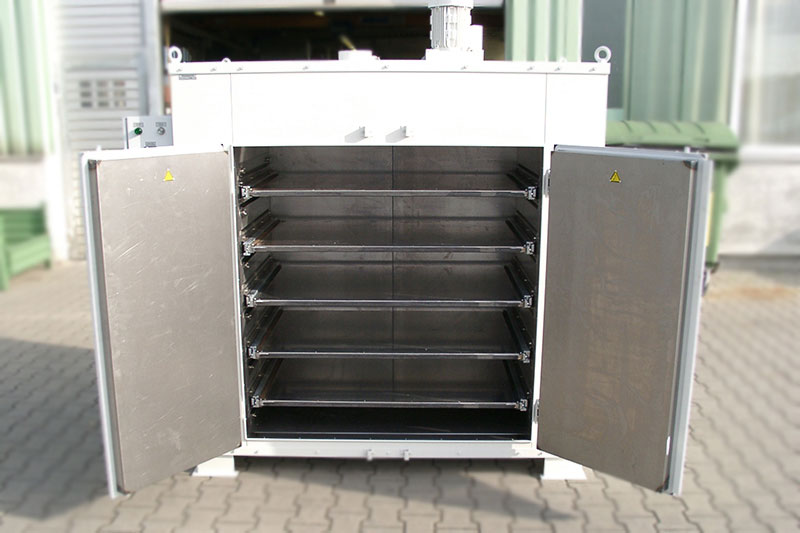

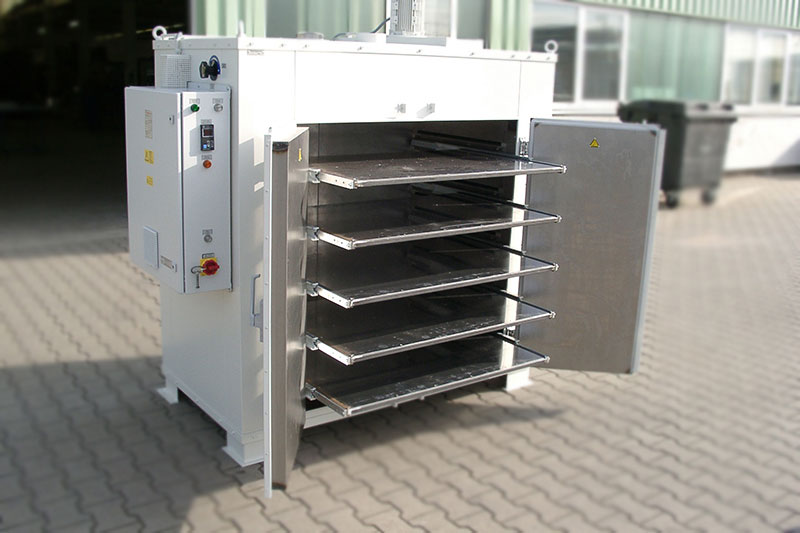

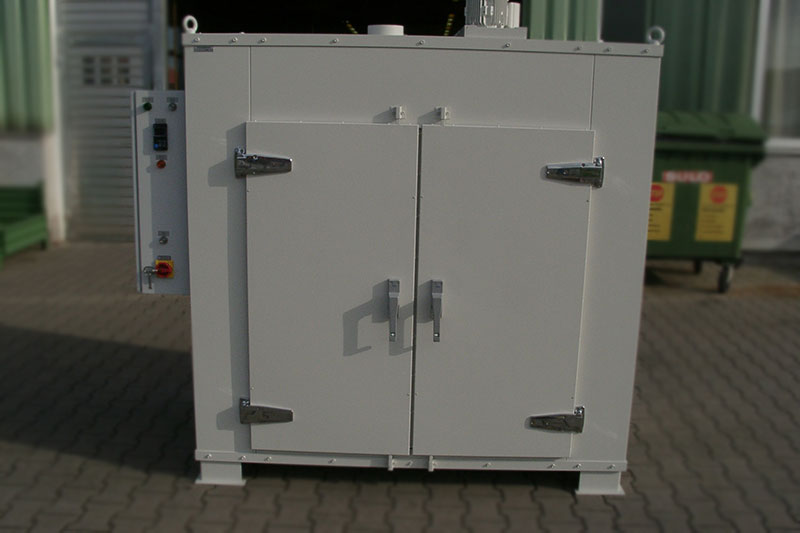

Exemple 2 - jusqu'à 120°C - 1200 x 750 x 1220 mm



  • Article n° 1357387
  • 1200 x 750 x 1220 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu’à 120°C
  • Capacité de chauffe: 13,5 kW
  • Ventilateur d'air de circulation : 1,1 kW
  • Flux d'air : horizontal

Ce four avec tiroirs et support linéaire est utilisé pour chauffer des pièces en acier sans solvant.

Réalisation

  • Contrôle de température électronique
  • Dispositif de protection d'échauffement
  • Cinq tiroirs de chargement pour contenir les pièces en acier
  • Les supports sont équipés latéralement d'extensions partielles à roulement à billes (450 mm). Capacité de charge d'un plateau support : 150 kg statique
  • Câblage et composants selon demande du client
  • Réservoir intérieur en acier inoxydable
  • Circuit de charge : relais statique
  • Trappe d'aération au niveau de l'entrée d'air pour une optimisation ultérieure de la tolérance de température
  • Curseur réglable d'air frais et de recyclage d'air

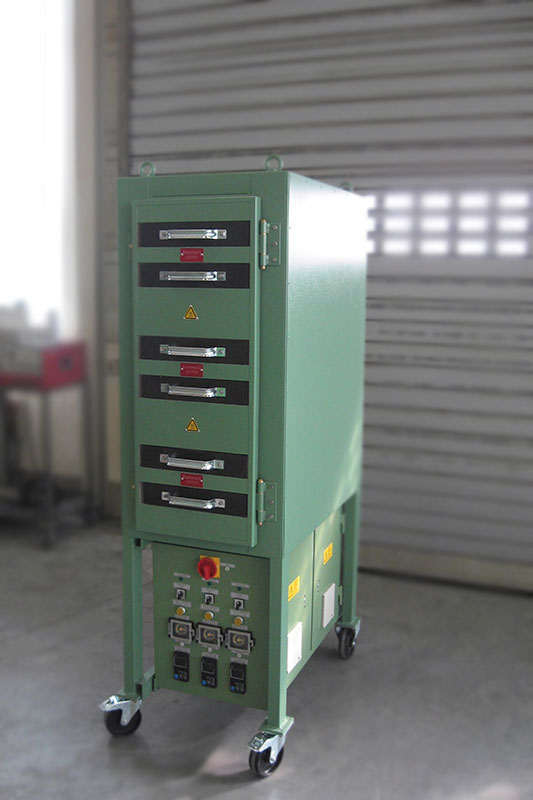

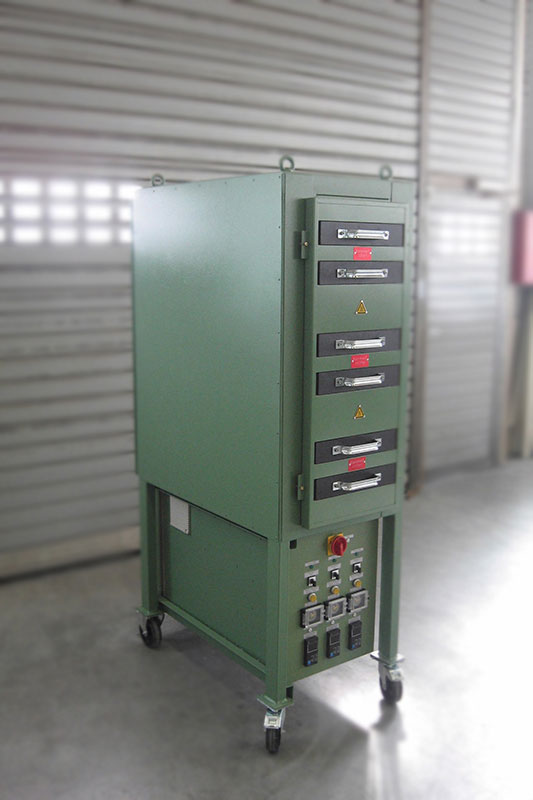

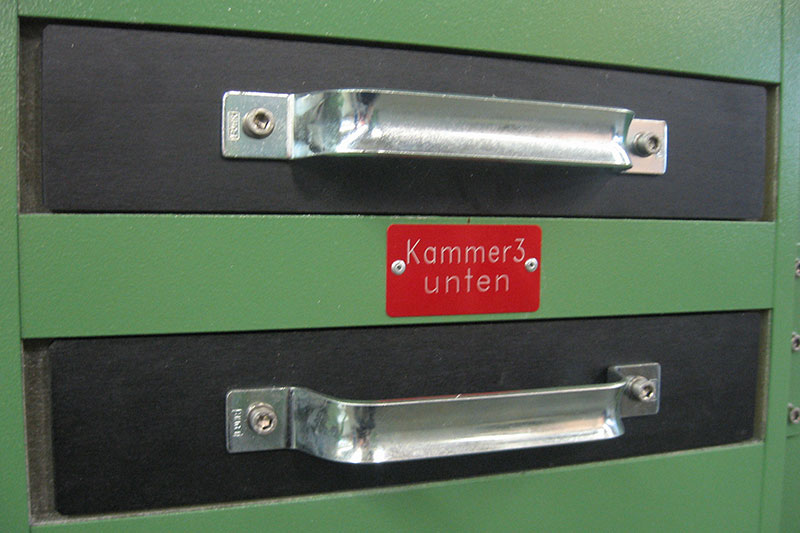

Exemple 3 - jusqu'à 150°C - 300 x 600 x 950 mm



  • Article n° 2011704
  • 300 x 600 x 950 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu’à 150°C
  • Capacité de chauffe : 3 x 2 kW

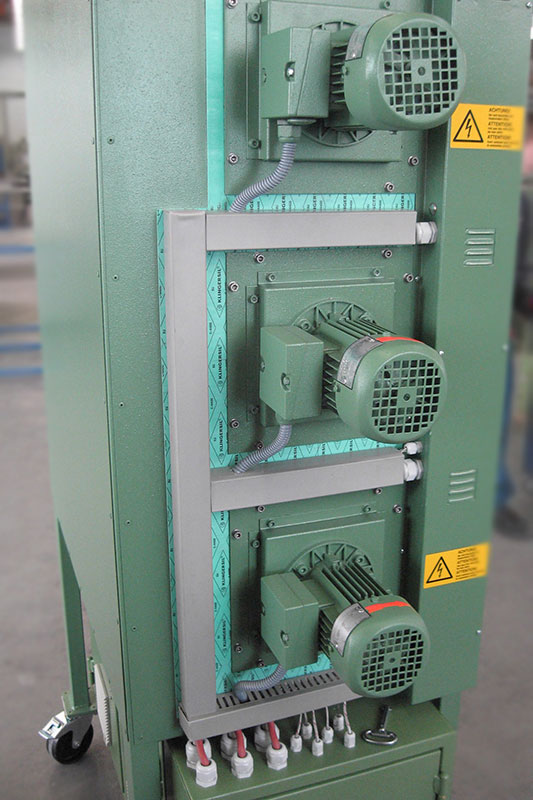

  • Ventilateur d'air de circulation : 3 x 0,18 kW
  • Flux d'air : horizontal

Ce four avec tiroirs est utilisé pour chauffer des pièces en acier sans solvant.

Réalisation

  • Contrôle de température électronique avec trois points de contrôle
  • Dispositif de protection d'échauffement composé de trois régulateurs d'échauffement

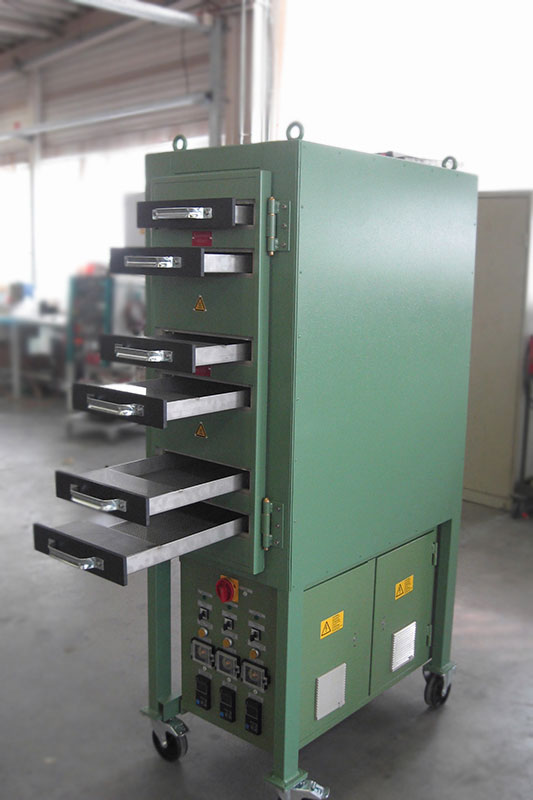

  • Tiroirs en tôle d'acier inoxydable perforés avec des poignées isolées contre la chaleur sur le front
  • Tiroirs avec cloisonnement pour éviter l'échappement d'air en ouvrant les tiroirs
  • Trappes d'aération sur le côté d'entrée d'air pour une optimisation ultérieure de la température
  • Châssis avec roulettes pivotantes ou fixes
  • Réservoir interne en tôle d'acier galvanisé
