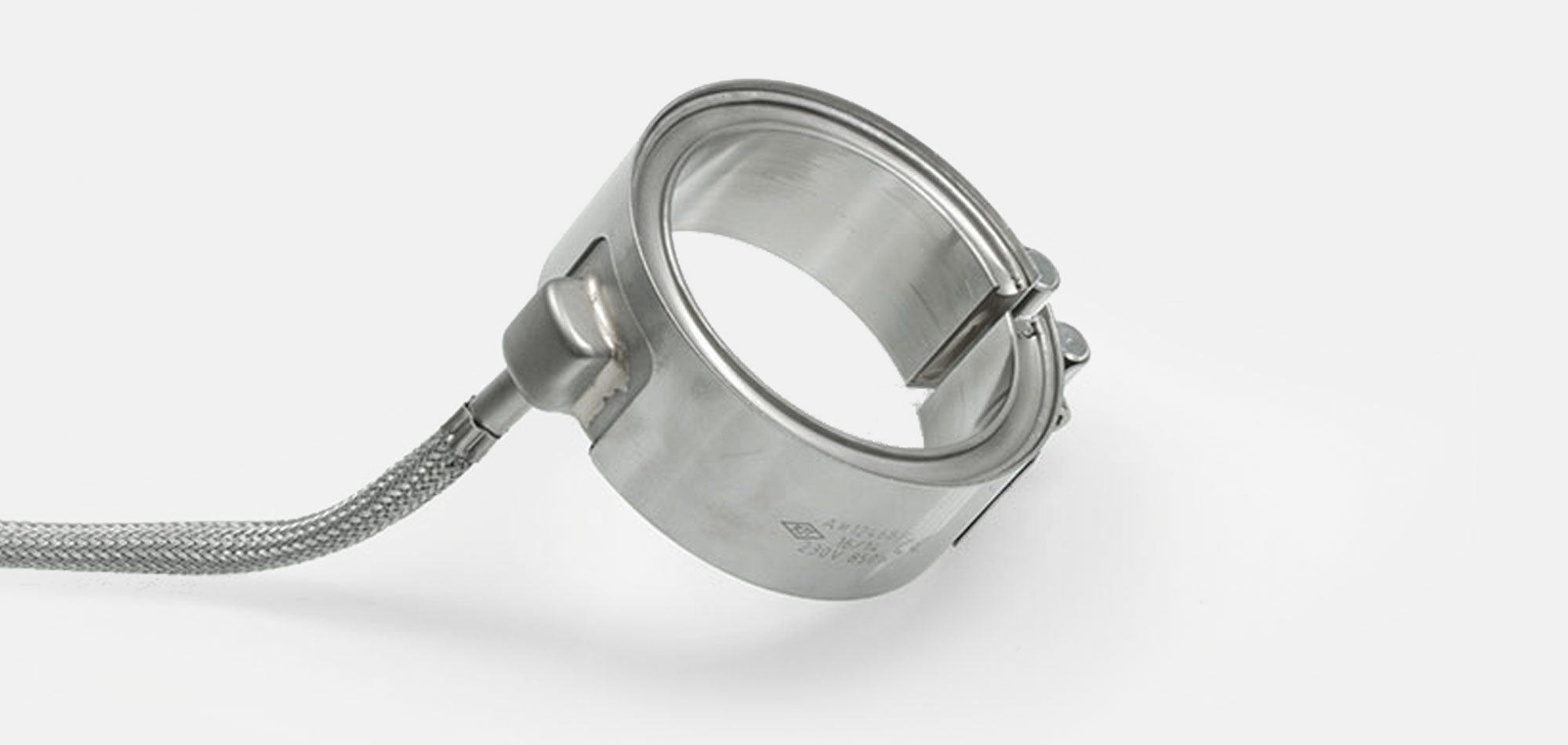

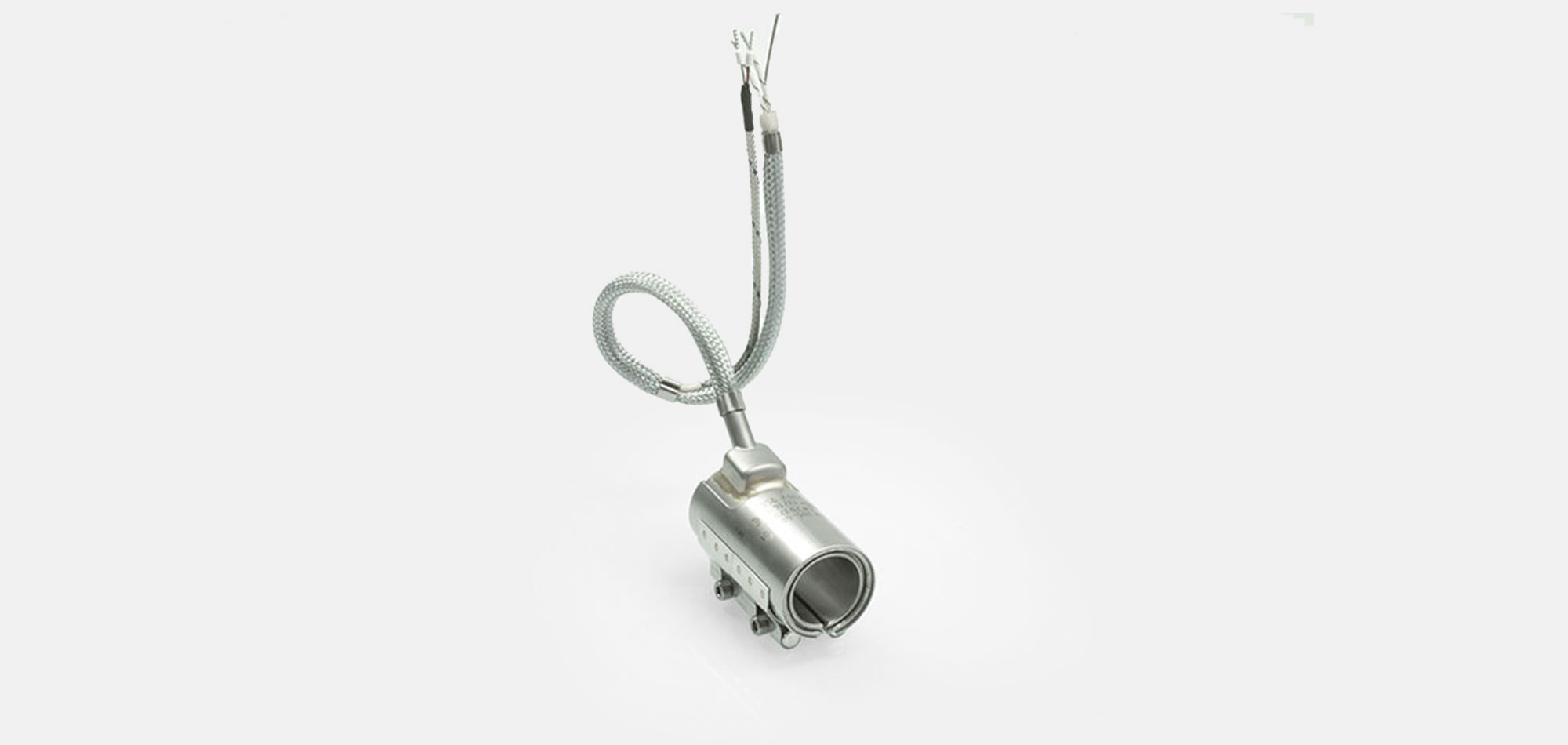

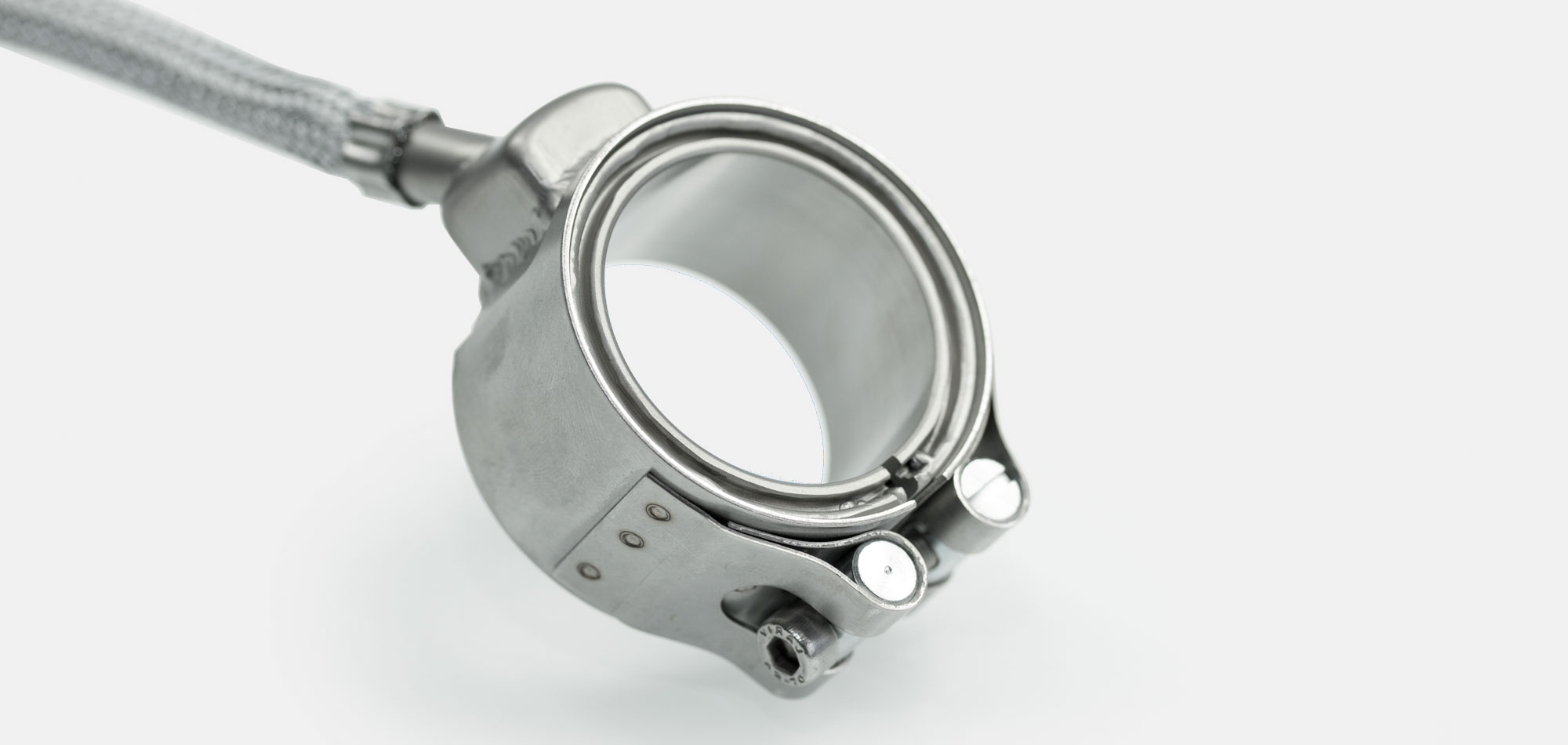

Cartouches creuses chauffantes

RPS fendue

APPLICATIONS

Les cartouches creuses représentent le chauffage idéal pour les outils de moulage par injection. Elles sont adaptées pour le chauffage des automates à emboîtement et pour les chauffe-mandrin, par exemple, avec un tube d'extrusion.

Elles trouvent également leur application dans les systèmes de canaux chauds, les buses de machines à injection et dans la production de pièces moulées.

Options

autres dimensions (diamètres/longueurs)
autres tensions et puissances
autres longueurs et type de câbles
autres tolérances
surfaces côniques
avec outils de montage/démontage
avec broches de connexion et fond plat
chauffage avec puissance différée
avec Thermocouple incorporé et Thermocouple chemisé isolé

jusqu'à 600°C
température d'utilisation
5-10 mm
épaisseur paroi
bis 15 W/cm²
à la surface de l'élément

RPS FENDUE CARTOUCHES CREUSES CHAUFFANTES

Matière

Inox 1.4541 ou 1.4301

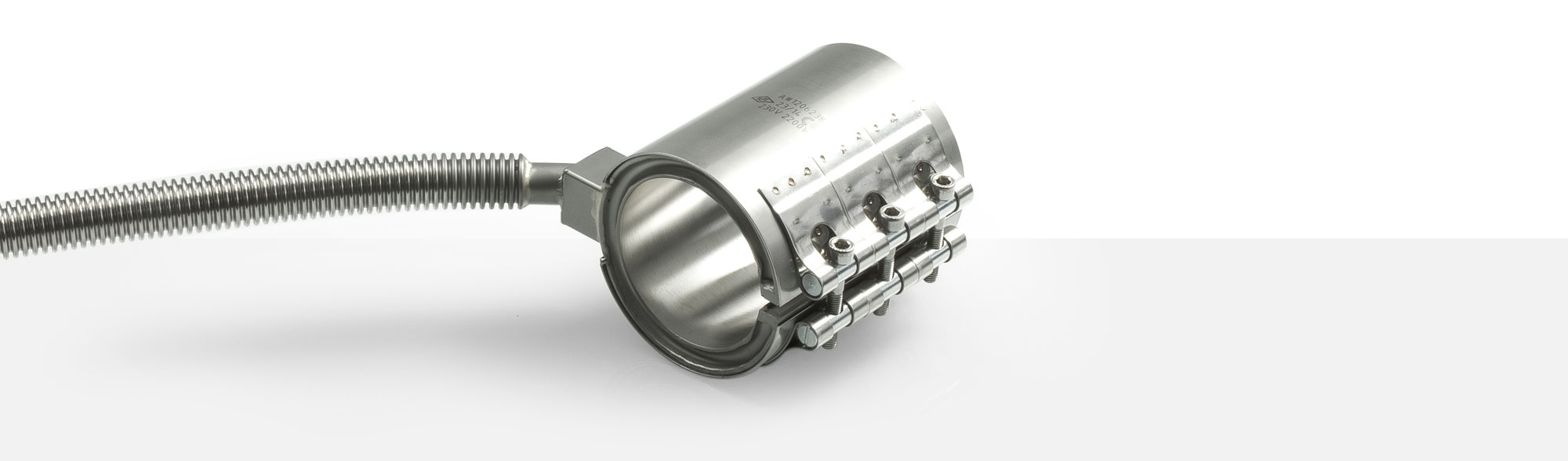

serrage par barrette écart 1mm

Exécutions des sorties

capots (sorties direct)

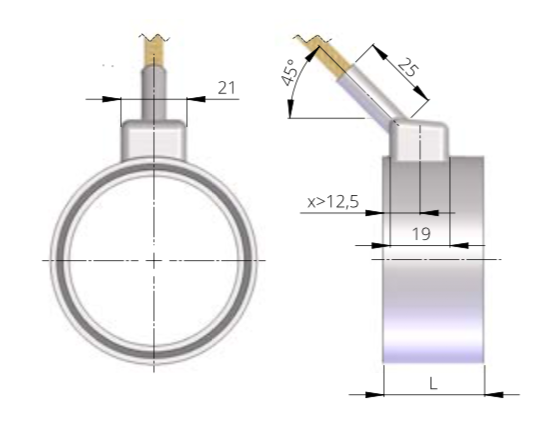

fig. 8: capot axial 45°

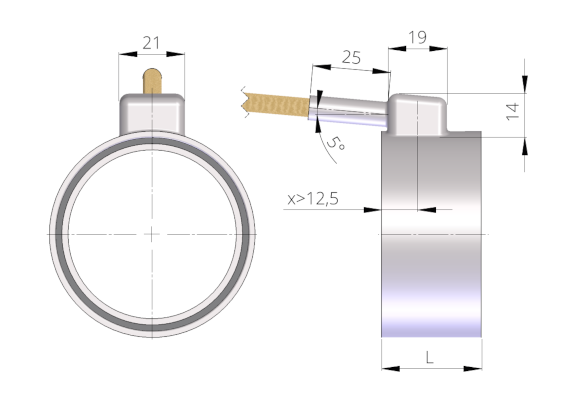

fig. 9: capot axial 5°

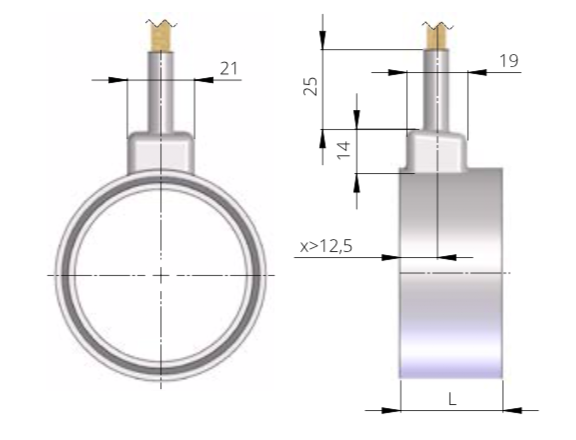

fig. 10: capot radial

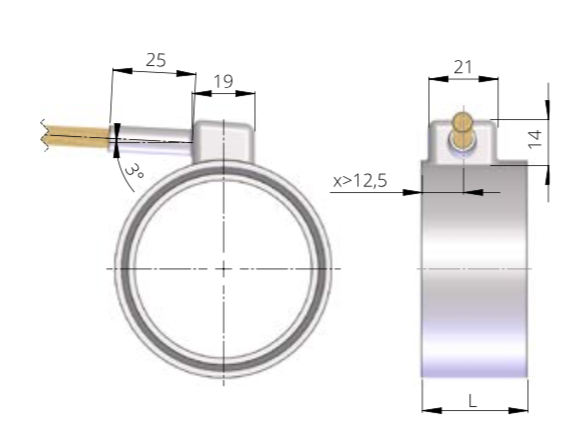

fig. 11: capot tangentiel

tolérances sur Ø intérieur

H12 (en fonction de la longueur)

Exécution des câbles

2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700)
2 fils sous gaine soie de verre jusqu’à 400 °C (soie de verre 400) ou 700 °C (soie de verre 700) + la terre (SL)

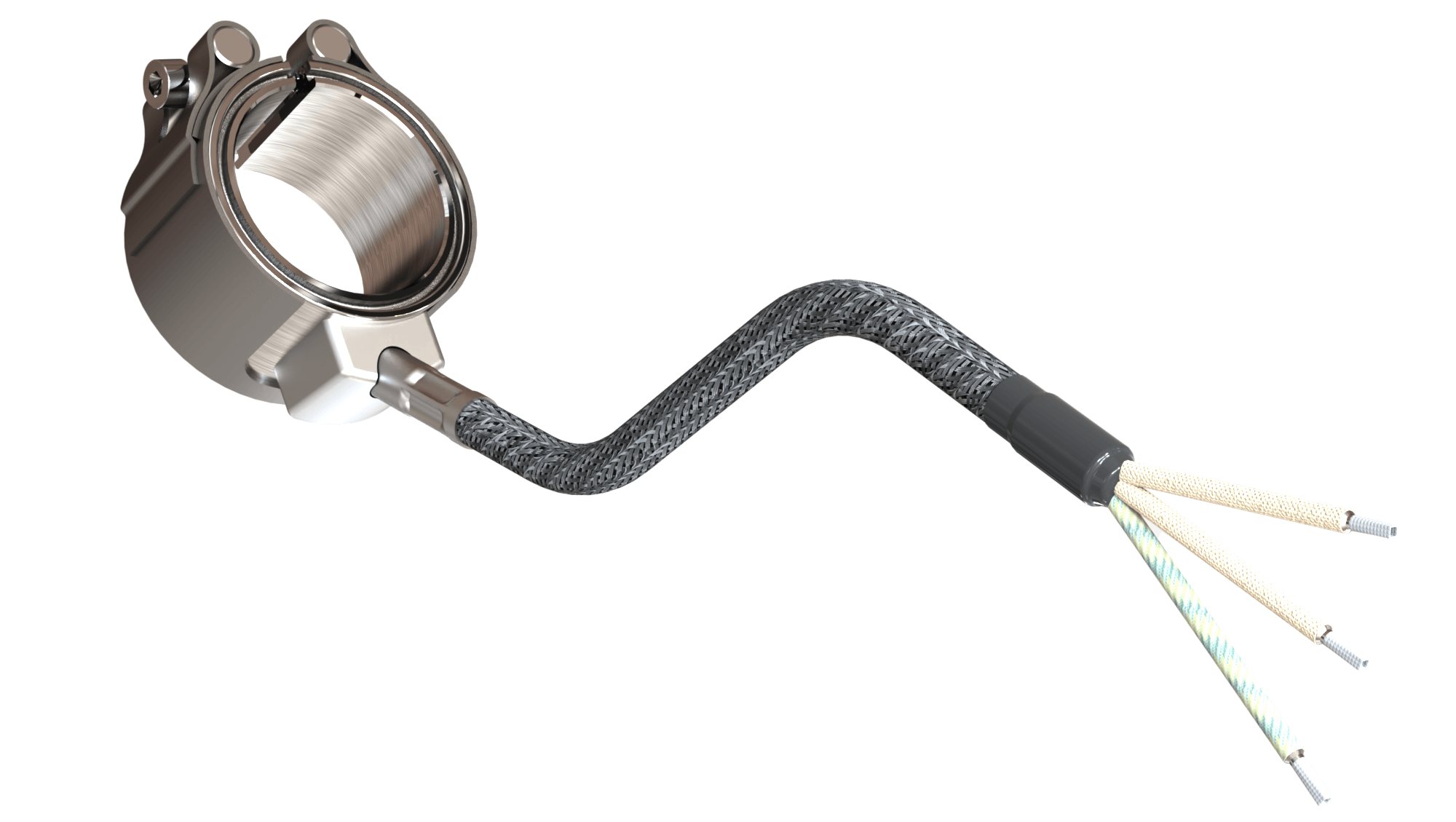

câble 3 âmes (2 + T) sous tresse métallique jusqu’à 400 °C / 700 °C
câble 3 âmes (2 + T) sous gaine métallique flexible jusqu’à 400 °C / 700 °C
câble 3 âmes (2 + T) sous gaine inox étanche jusqu’à 400 °C / 700 °C
fils nickel sous soie de verre, jusqu'à 400 °C avec gaine soie de verre sur les 2 fils
fils sous téflon (PTFE) 2 ou 3 âmes, jusqu'à 260 °C
