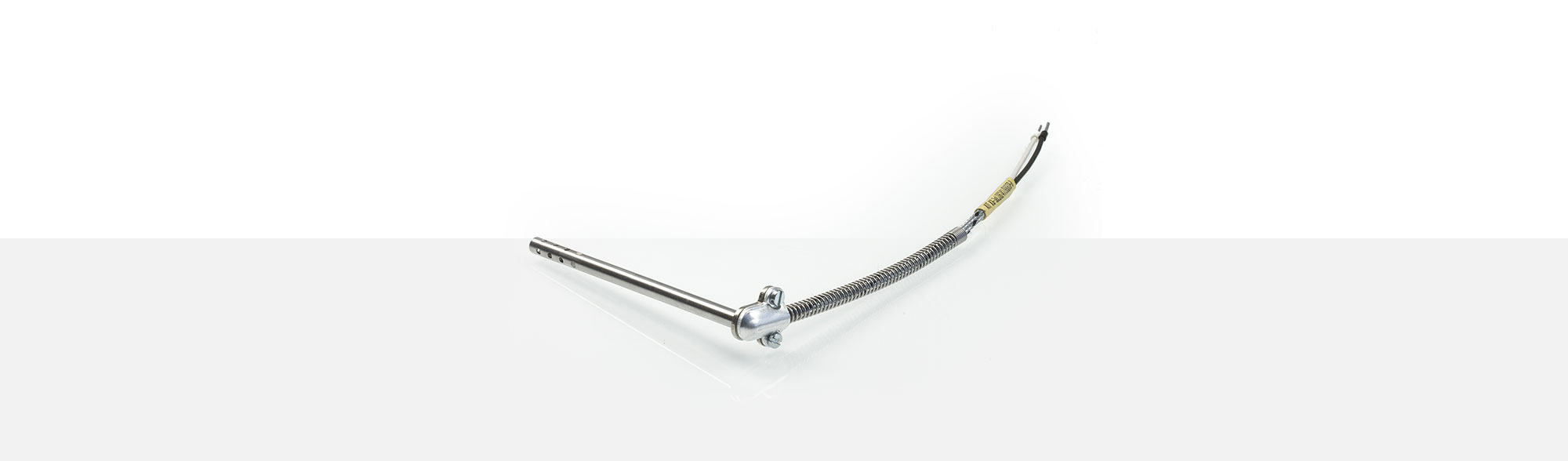

THERMOCOUPLES POUR AIR

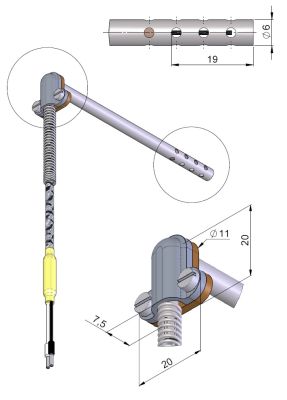

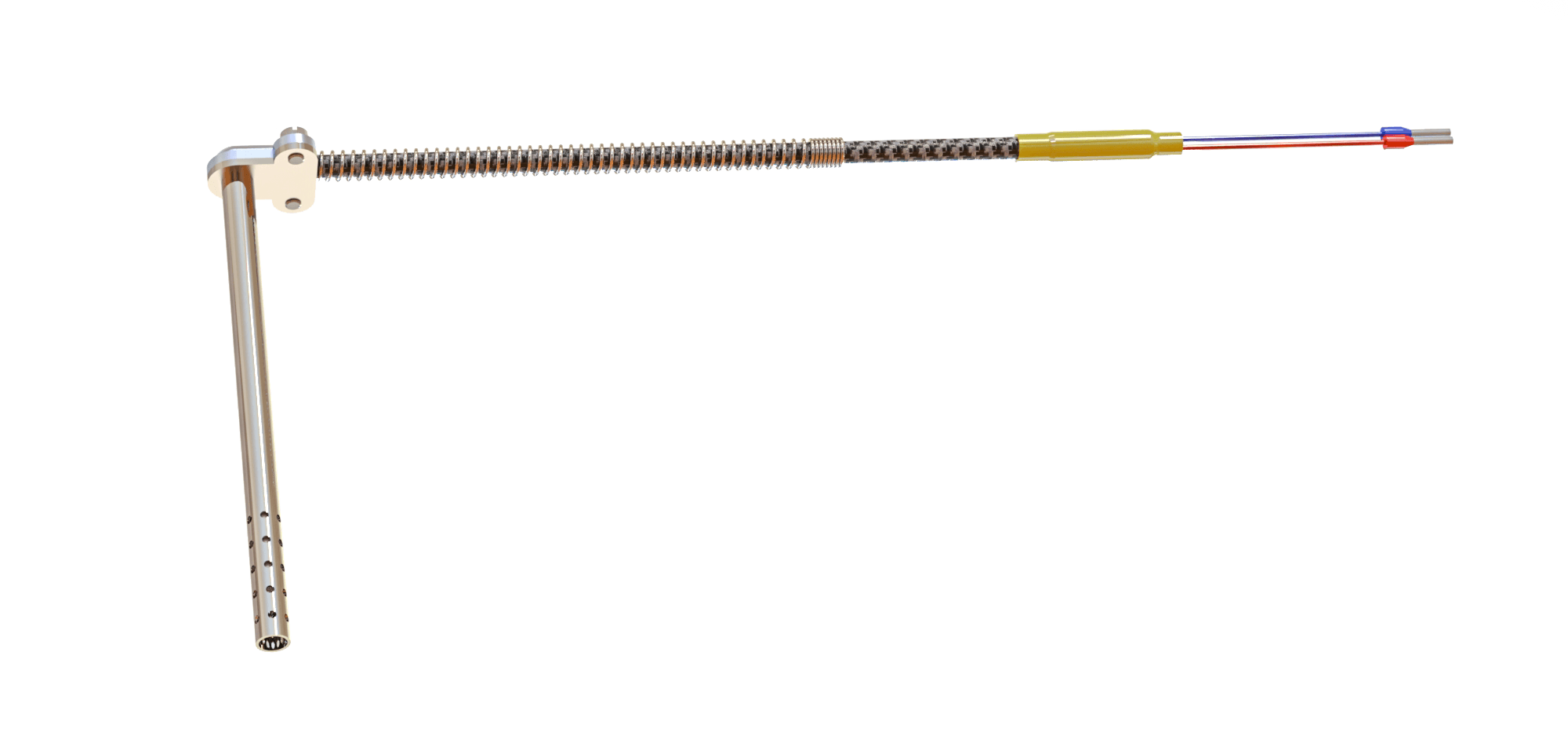

Les thermocouples pour air servent à mesurer la température dans les milieux gazeux. Selon le modèle, le point de sonde peut se trouver à l'intérieur ou à l'extérieur du tube de protection. Grâce à l'évidement perforé ou ovale dans le tube de la sonde, le thermocouple à air réagit très rapidement. Le passage du câble de compensation au tube de protection est déchargé de traction. Un ressort est utilisé comme protection anti-courbure. Pour la fixation, on peut utiliser des raccords à compression ou des bagues de butée coniques. Selon le domaine d'application, on utilise de la soie de verre PVC-PFA et de la soie de verre avec tresse métallique. Les thermocouples peuvent être fabriquées en différentes longueurs d'immersion.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 24. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à compression
Le raccord à compression peut être réglé de manière variable sur le tube de la sonde. Il constitue une connexion sûre et étanche. La facilité de montage et de démontage du thermocouple est également un avantage. Des versions sont disponibles dans différents matériaux, filetages et pour différents diamètres.
Raccord à compression M10 x 100
| Article | 1358666 |
| Filetage | M10x1 |
| Longueur du filetage | 8 mm |
| Longueur totale | ca. 33 mm |
| Clé de l'écrou | 12 mm |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression M10 x 100
| Article | 1216718 |
| Filetage | M10x1 |
| Longueur du filetage | 8 mm |
| Longueur totale | ca. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression G1/8"
| Article | 1364567 |
| Filetage | G1/8" |
| Longueur du filetage | 8 mm |
| Longueur totale | ca. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
