CAPTEURS À CANNE

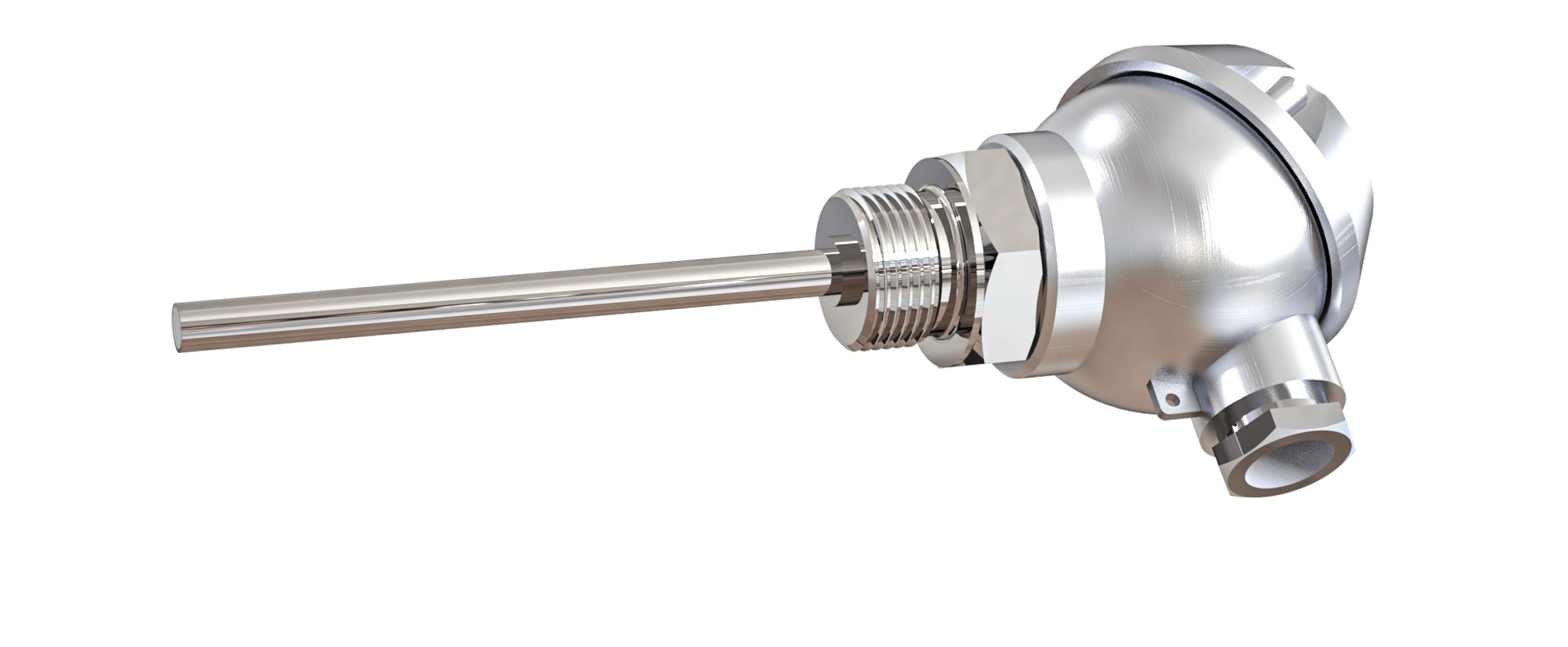

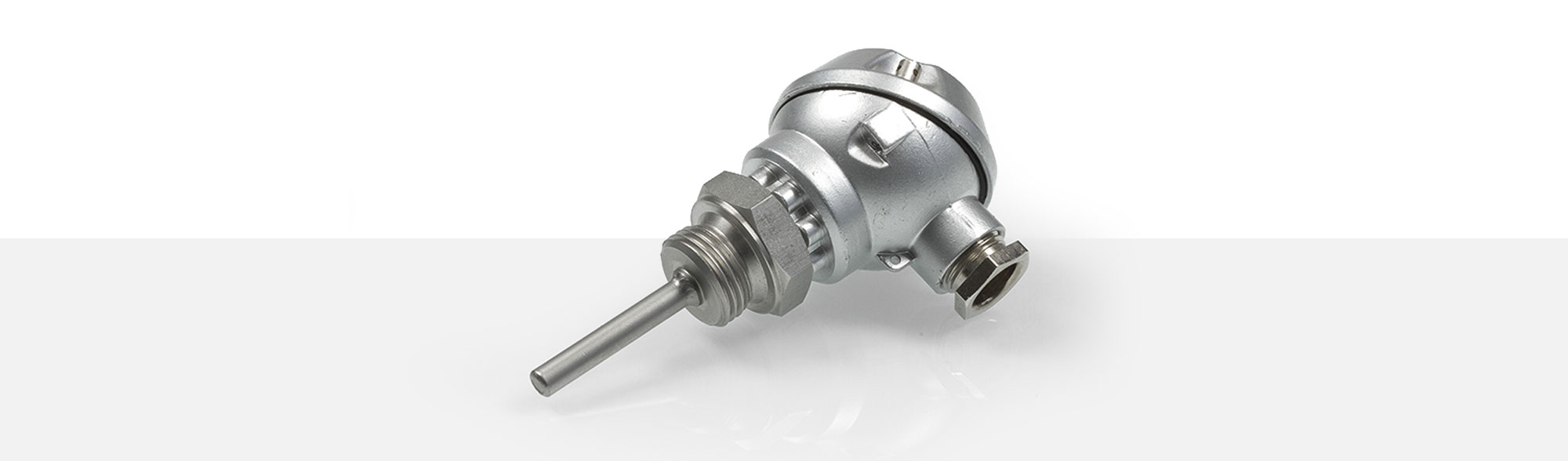

Capteurs avec des têtes de connexion en forme D-LA sont utilisés dans des médias solides, liquides ou gazeux. Ils sont utilisés dans la climatisation, la tuyauterie et dans la construction des fours, des chauffages et des appareils. L'élément de mesurage est un standard PT100 classe B avec un circuit à deux fils. Des réalisations en Pt500 et Pt1000 ainsi que des circuits à trois ou quatre fils sont également possibles. Les têtes de connexion en forme de D-LA sont utilisables pour une température ambiante jusqu'à 100°C. Le PWF 340 est fabriqué avec un tube de protection de 6mm ou 8mm. La longueur d'immersion est éligible à partir de 50mm. Pour la fixation un pivot à vis G ½” avec une clé 27mm est soudé sur le tube de protection. Avec le modèle K le tube de protection peut être vissé directement dans la tête de connexion ou la tête peut être soudée avec un pivot et clé taille 27mm sur le tube de connexion.
Connecteurs pour capteurs
Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Vous pouvez choisir entre un circuit à deux ou trois fils. Le connecteur du capteur est fermement connecté avec la pièce tournée. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.
| 2-broches | fiche mâle | article# 2211006 |
| fiche femelle | article# 2211010 | |
| férule | article# 2211002 |
| 3-broches | fiche mâle | article# 2211007 |
| fiche femelle | article# 2211012 | |
| férule | article# 2211019 |
En standard le raccord de câble à vis M16 x 1.5 est équipé d'un joint en caoutchouc, ceci limite la température à maximum 80°C. Avec des joints en silicone des températures jusqu'à 200°C sont possibles.

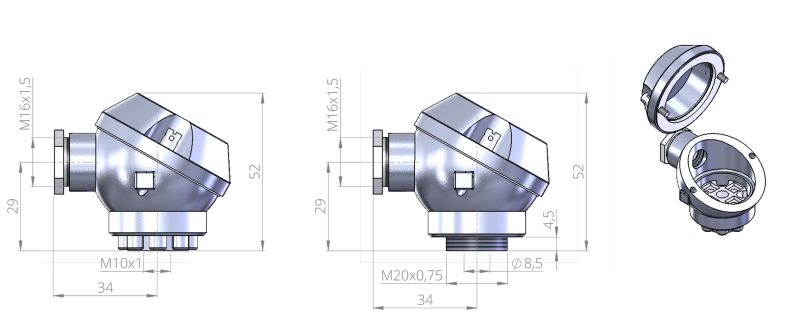

| type | protection | socle de serrage | matériel | d1 mm | n° d'article |
| D-LA | IP54 | J | moulage sous pression en aluminium |
M10x1 | 2083293 2-broches 2095310 3-broches |
| couvercle lâche, fixé avec deux vis | |||||

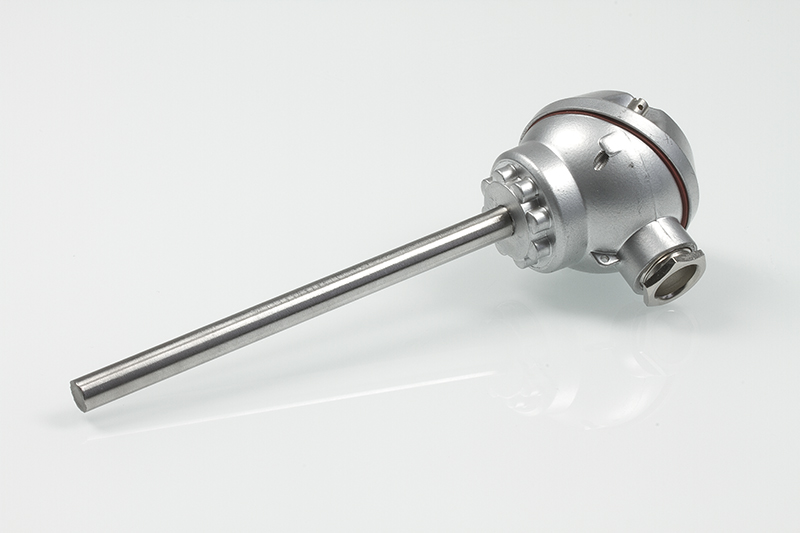

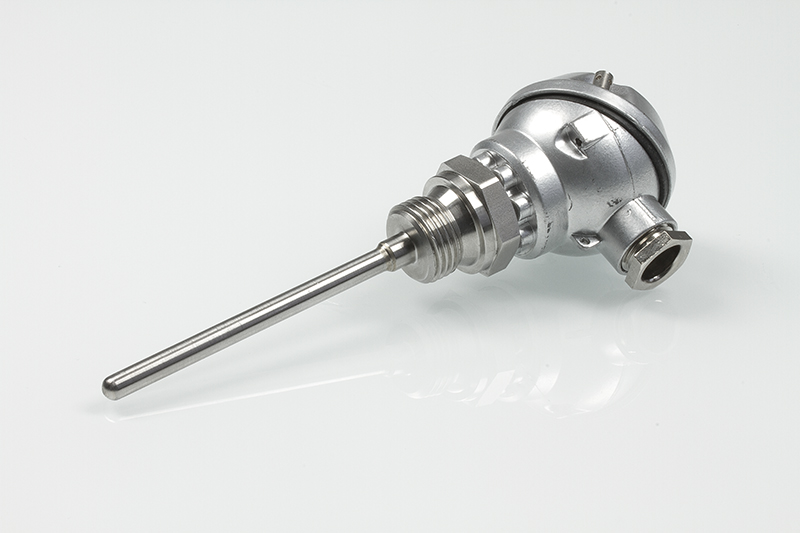

Examples de réalisation
