SONDES À BAÏONNETTE

type PWF 11

Domaines d'applications

Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Grâce à sa surface de mesure plane, cette sonde convient parfaitement pour mesurer la température sur des surfaces planes dans les moules. Le ressort standard de 5 x 200 mm est fabriqué en matériau 1.4310 et garantit une pression optimale sur la pointe de la sonde. La douille a un filet de ressort de 8 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est 15mm et la distance entre les broches est de 13 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

  • Elément de mesure PT100 selon DIN EN 60751 – classe B
  • Version standard avec circuit à 2 fils
  • Température d'utilisation : jusqu'à 260°C
  • Soudure chaude isolée de la masse
  • Pointe de la sonde :
    Ø 5/8 x 2/8 mm - plane
  • Douille à baïonnette pointée
  • jusqu'à 260°C
    température d'utilisation
  • Ø 5/8 x 2/8 mm - plane
    pointe de la sonde
  • distance entre les broches 13 mm
    douille à baïonnette

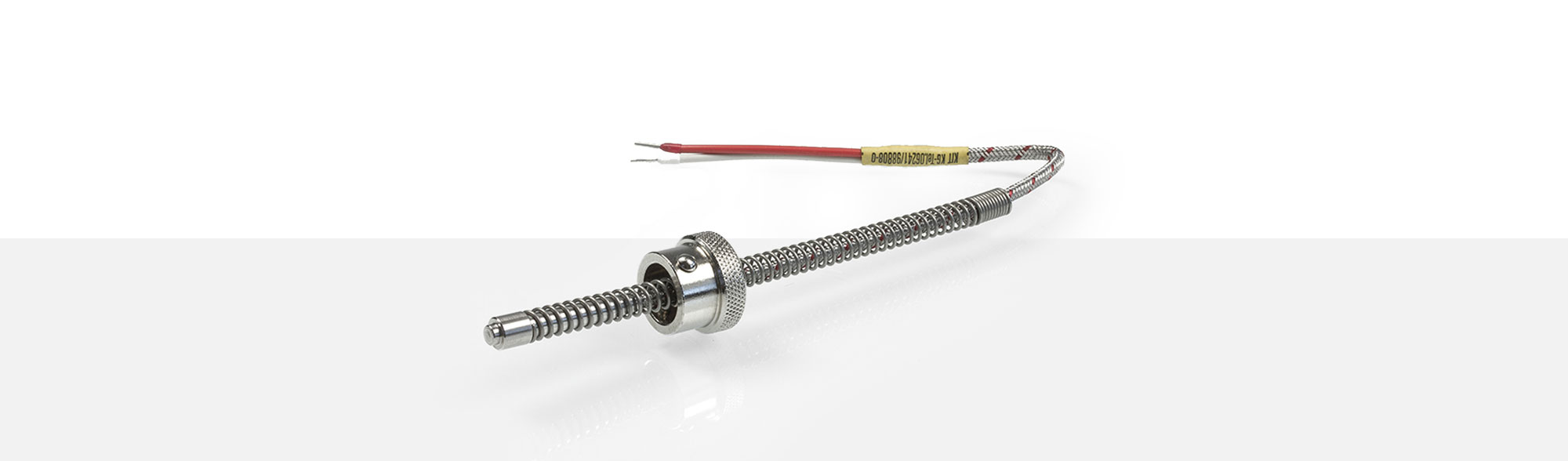

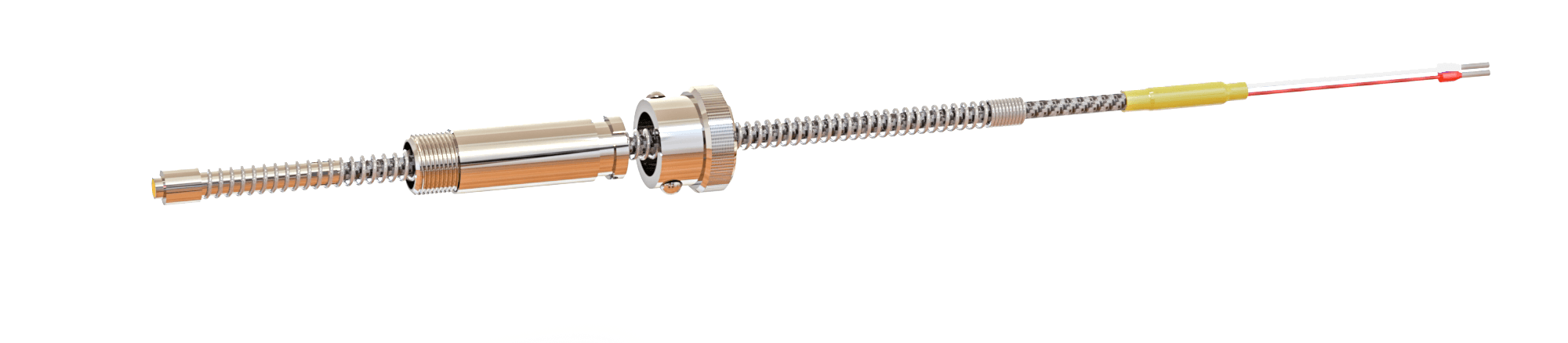

Sonde de température type PWF 11

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 11. D'autres sont disponibles sur demande.



Article Section transversale Température d'utilisation Diamètre extérieur
1201354 2 x 0,35 mm²
Cuivre nickelé
- 50°C jusqu'à + 260°C 4,6 x 2,8 mm
1340642 3 x 0,25 mm²
Cuivre étamé
- 60°C jusqu'à + 260°C 3,40 ± 0,15 mm
1266897 4 x 0,18 mm²
Cuivre nickelé
- 50°C jusqu'à + 260°C 3,90 ± 0,15 mm
1307789 4 x 0,22 mm²
Cuivre étamé
- 50°C jusqu'à + 350°C 4,00 ± 0,15 mm
1300580 4 x 0,22 mm²
Cuivre étamé
- 90°C jusqu'à + 260°C 3,50 ± 0,10 mm
1307865 4 x 0,25 mm²
Cuivre étamé
- 25°C jusqu'à + 180°C 4,50 ± 0,15 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749






    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173





    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2

    Raccords à vis N11

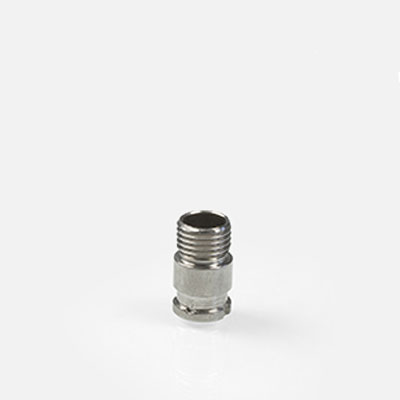

    Raccord à vis N11

    M14 x 1,5 x 25 mm

    Article 1302965
    Filetage M14 x 1,5
    Longueur du filetage 10 mm
    Longueur totale 25 mm
    Diamètre du manche 15 mm
    Diamètre intérieur 11 mm
    Matériau Acier nickelé
    Rainure pour broches Ø 13 x 3,5 mm

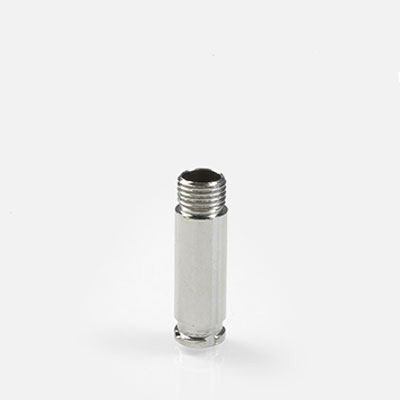

    Raccord à vis N11

    M14 x 1,5 x 50 mm

    Article 1204424
    Filetage M14 x 1,5
    Longueur du filetage 10 mm
    Longueur totale 50 mm
    Diamètre du manche 15 mm
    Diamètre intérieur 11 mm
    Matériau Acier nickelé
    Rainure pour broches Ø 13 x 3,5 mm

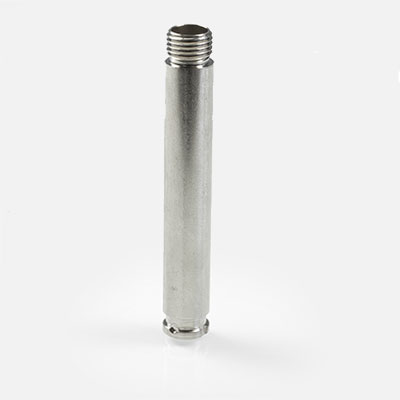

    Raccord à vis N11

    M14 x 1,5 x 100 mm

    Article 1205906
    Filetage M14 x 1,5
    Longueur du filetage 10 mm
    Longueur totale 100 mm
    Diamètre du manche 15 mm
    Diamètre intérieur 11 mm
    Matériau Acier nickelé
    Rainure pour broches Ø 13 x 3,5 mm
