SONDES À BAÏONNETTE

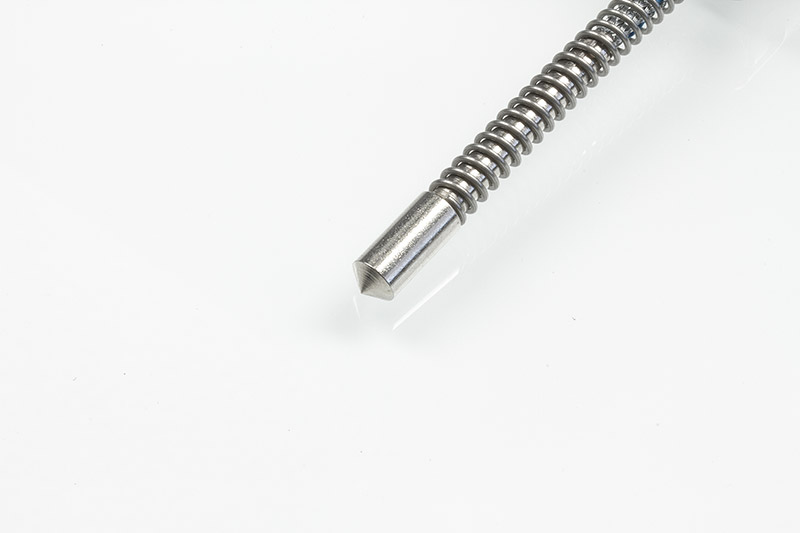

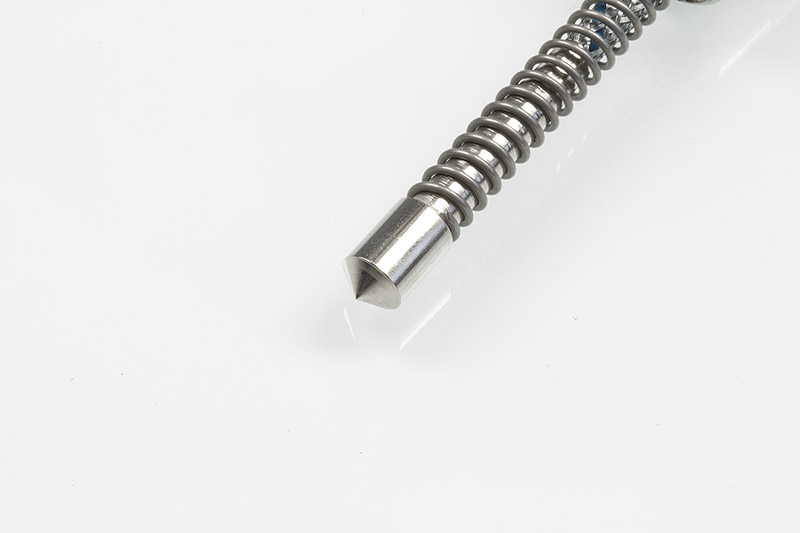

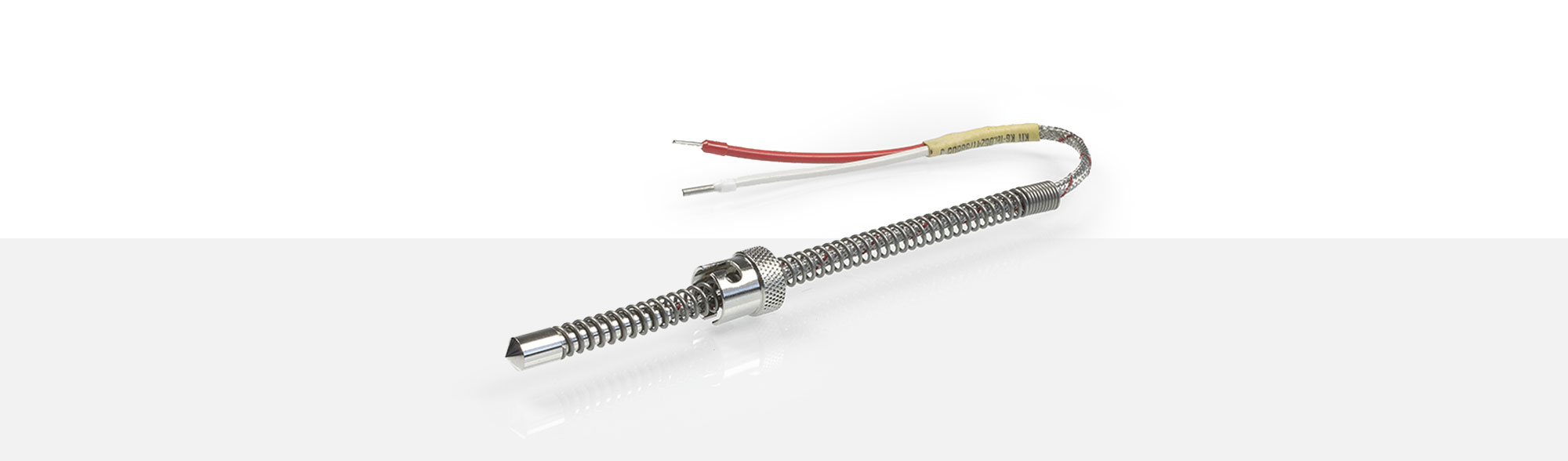

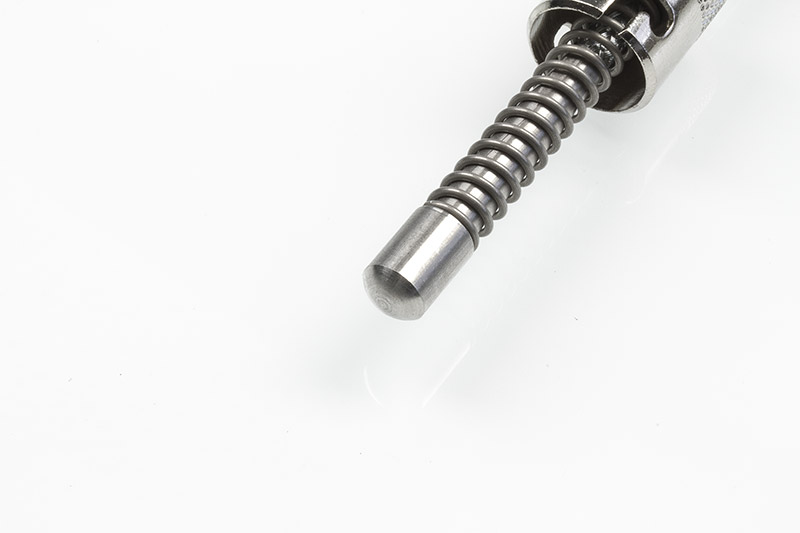

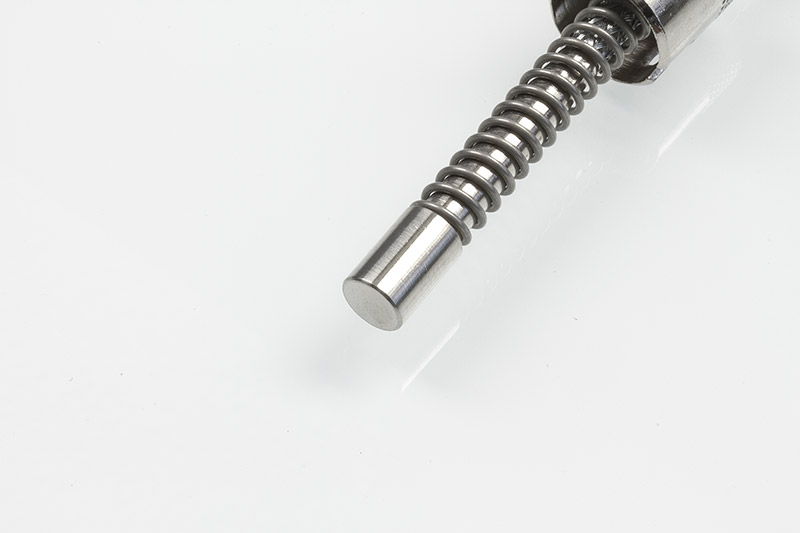

Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Avec sa pointe à 110°, la sonde s'adapte parfaitement au trou de sonde. Le ressort standard de 200 mm est fabriqué du matériau 1.4310 et garantit une pression de contact optimale sur la pointe de la sonde. La douille a un filet de ressort de 8 mm ou 6 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 12,3 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

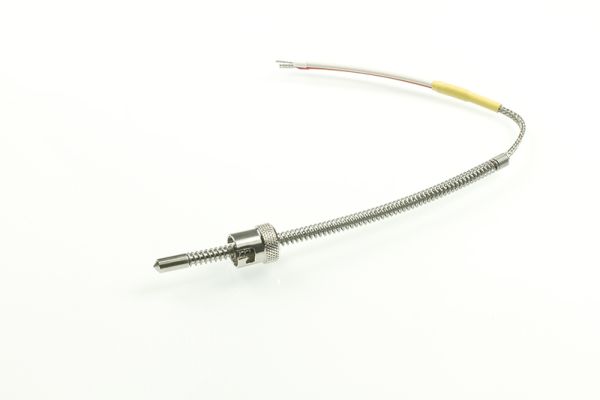

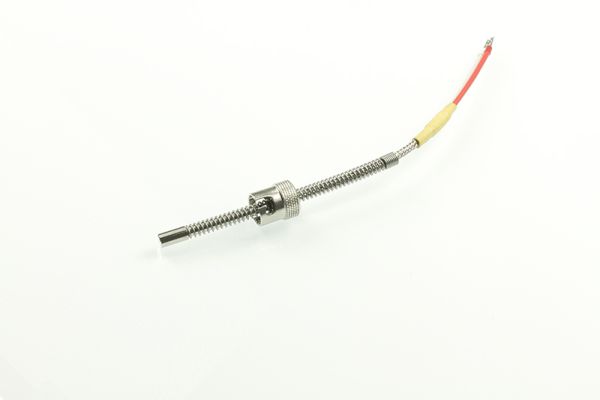

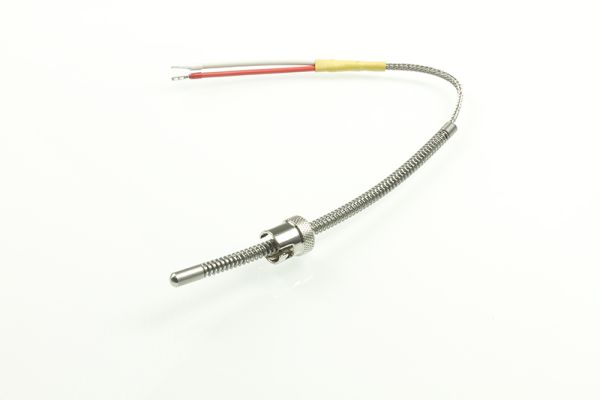

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 16 Ø 6 mm. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201352 | 2 x 0,38 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,45 x 1,95 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |

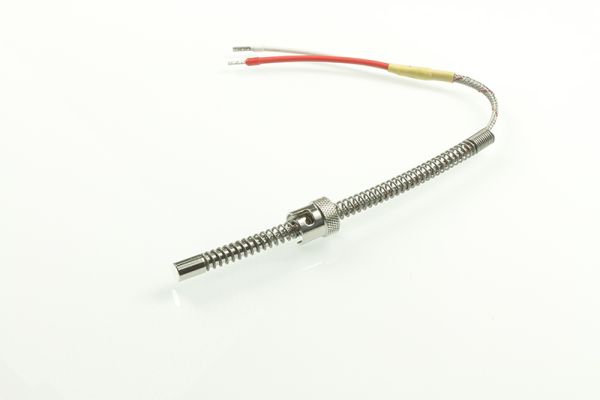

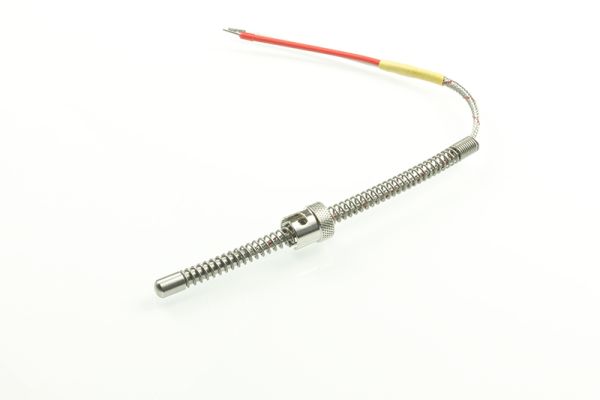

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 16 Ø 8 mm. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Douilles de protection à visser
Les douilles de protection à visser permettent de remplacer le thermocouple sans vider le système. Ils sont usinés dans un matériau plein dans notre atelier d'outillage.
Douille de protection à visser
| Matériau | Edelstahl 1.4301 |
| Sondes | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Douille de protection à visser
| Matériau | Laiton MS58 |
| Sondes | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Raccords à vis N16
Raccord à vis N16
M10 x 1 x 100 mm
| Article | 1208009 |
| Filetage | M10 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 7 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N16
M12
| Article | 1204425 |
| Filetage | M12 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 8,5 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N16
M12 x 1
| Article | 1205027 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 8,5 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
