type PWF 15

Domaines d'applications

Les capteurs de résistance à emmancher sont utilisés dans presque tous les domaines de la mesure de température. Ils sont disponibles en version droite ou à angle droit. Selon la version, des raccords de serrage, des vis, des brides et des bagues d’arrêt sont disponibles pour la fixation. Protection anti-torsion en option. Des ressorts et des câbles spéciaux en fibre de verre avec un revêtement résistant à la chaleur jusqu’à 400°C sont utilisés en standard. La version standard est fabriquée avec un câble de raccordement constitué de fils de cuivre nickelé. Les fils sont isolés en PFA et en fibre de verre sous une tresse en fibre de verre et des fils en acier inoxydables.

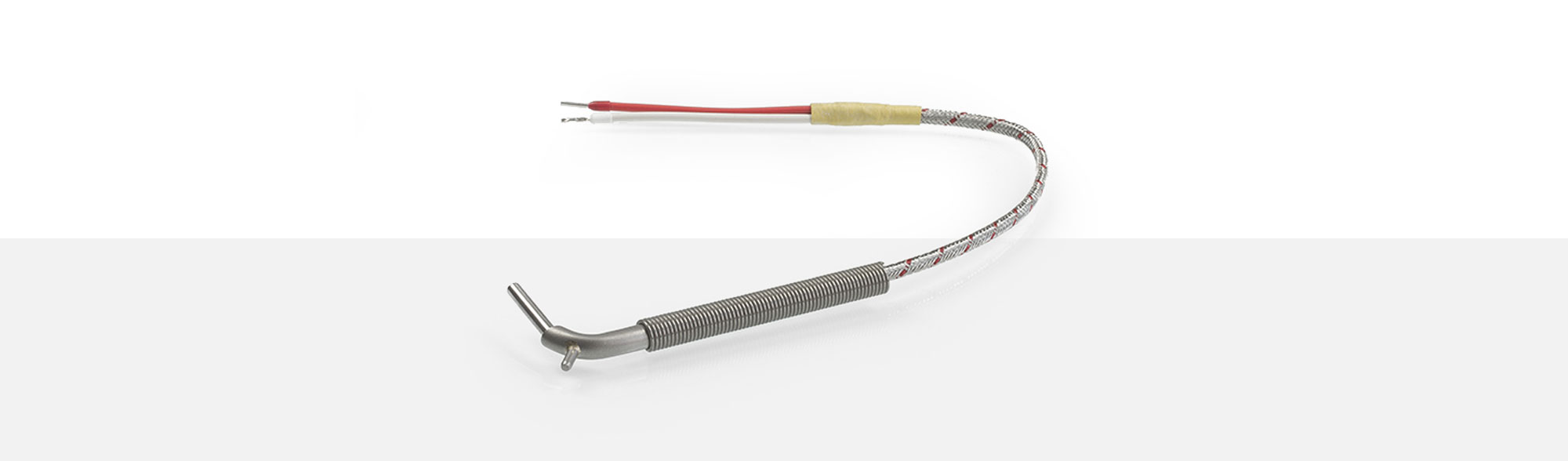

Le capteur de température PWF 15 est rectangulaire. Une goupille cannelée Ø 2,5 x 6 mm est soudée à l'avant du tube de protection coudé Ø 6 x 37 mm. Cette patte de serrage est maintenue dans l'alésage par un ressort. Le tube du capteur a un diamètre de 3,5 mm et une longueur de 20 mm dans la version standard.

• élément de mesurage Pt100 selon
  DIN EN 60751 – classe B
• circuit à deux fils en réalisation standard
• température d'utilisation: jusqu'à 260 °C
• soudure chaude isolée de la masse
• pointe du capteur:
  Ø 3,5 x 20 mm ET
• Patte de serrage à ressort dans l’alésage
• câble de protection Ø 8 x 65mm
