SONDES DE SURFACE POUR OUTILLAGE

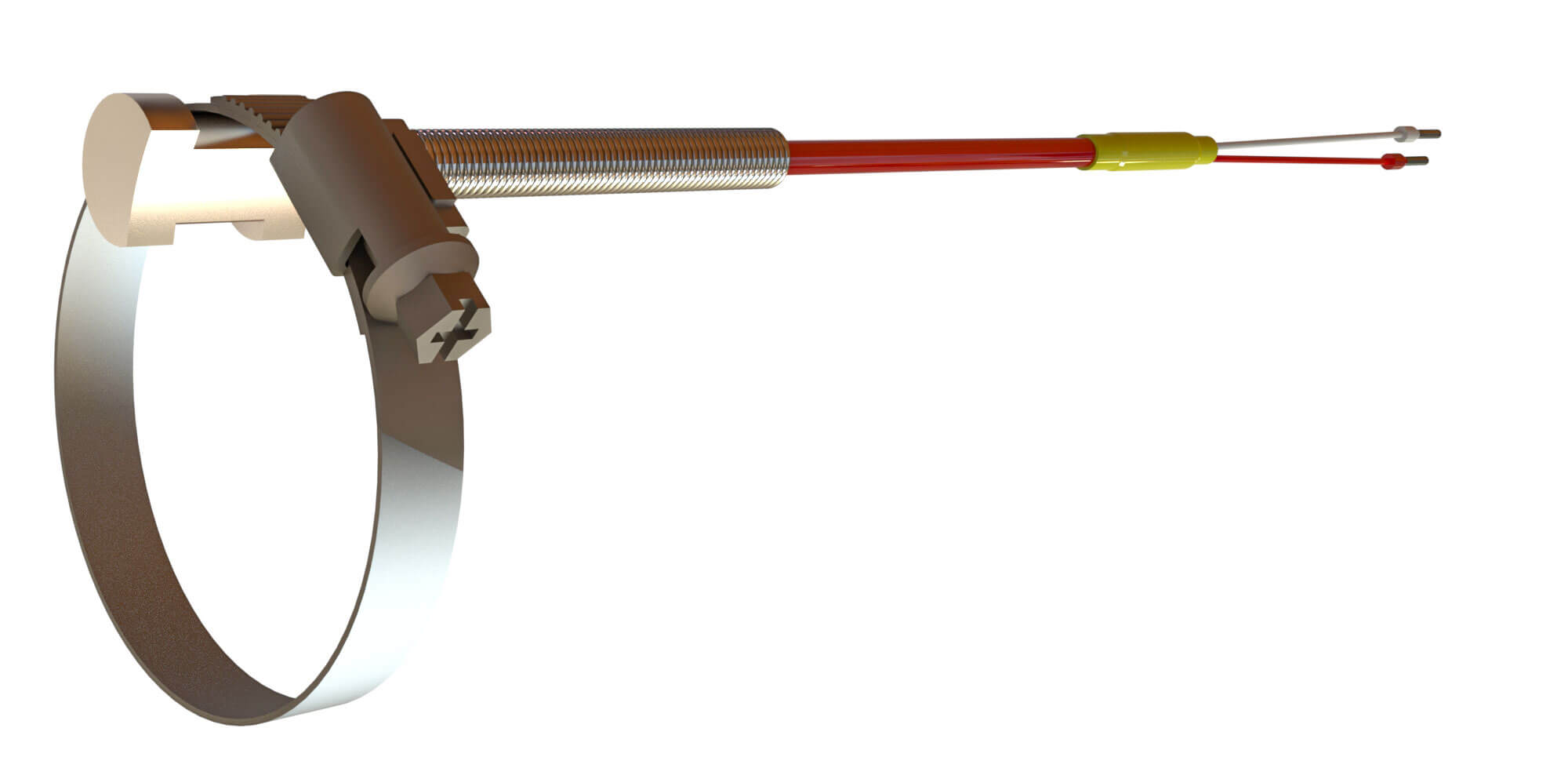

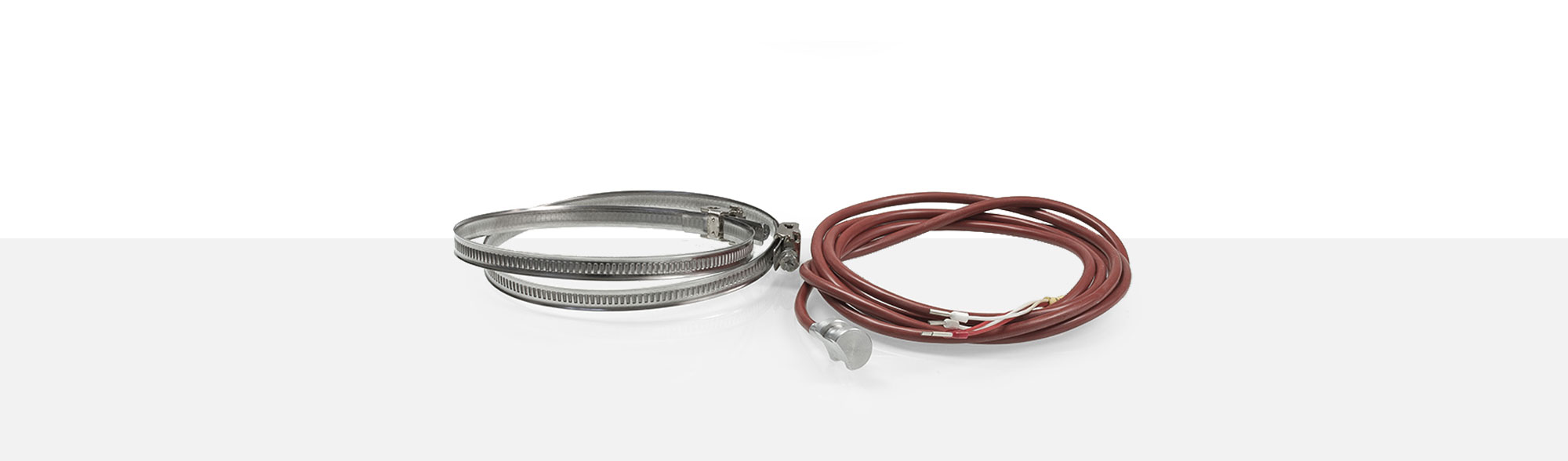

La sonde PWF 204 est une sonde de surface tubulaire dont le corps en aluminium et un rayon de 30mm en version standard. Le fil de raccordement est composé d'un fil de cuivre galvanisé. L'isolation des fils et de la gaine extérieure est en caoutchouc et silicone. La forme de la sonde permet une installation facile avec le cercle de serrage qui est fourni. L'élément de mesure, le rayon, les câbles jusqu'à 260 °C et le type de circuit peuvent être adaptés selon la demande du client.
Veuillez trouvez ci-après notre câble de raccordement standard pour les sondes PWF 204. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
| Article | Plage de serrage |
| 1200974 | Ø 16 - 25 mm |
| 1201051 | Ø 23 - 35 mm |
| 1200976 | Ø 25 - 40 mm |
| 1200977 | Ø 32 - 50 mm |
| 1200978 | Ø 40 - 60 mm |
| 1200979 | Ø 50 - 70 mm |
| 1200980 | Ø 60 - 80 mm |
| 1200981 | Ø 70 - 90 mm |
À partir de la plage de serrage Ø 60 - 110 mm (article n°2101604), des colliers de serrage à charnières sont également disponibles.
| Article | Plage de serrage |
| 2101604 | Ø 60 - 100 mm |
| 2114190 | Ø 60 - 135 mm |
| 2114191 | Ø 60 - 170 mm |
| 2114192 | Ø 60 - 215 mm |
| 2114193 | Ø 60 - 325 mm |
| 2114194 | Ø 60 - 425 mm |
| 2114195 | Ø 60 - 525 mm |
| 2114196 | Ø 60 - 660 mm |
