SONDES DE SURFACE POUR OUTILLAGE

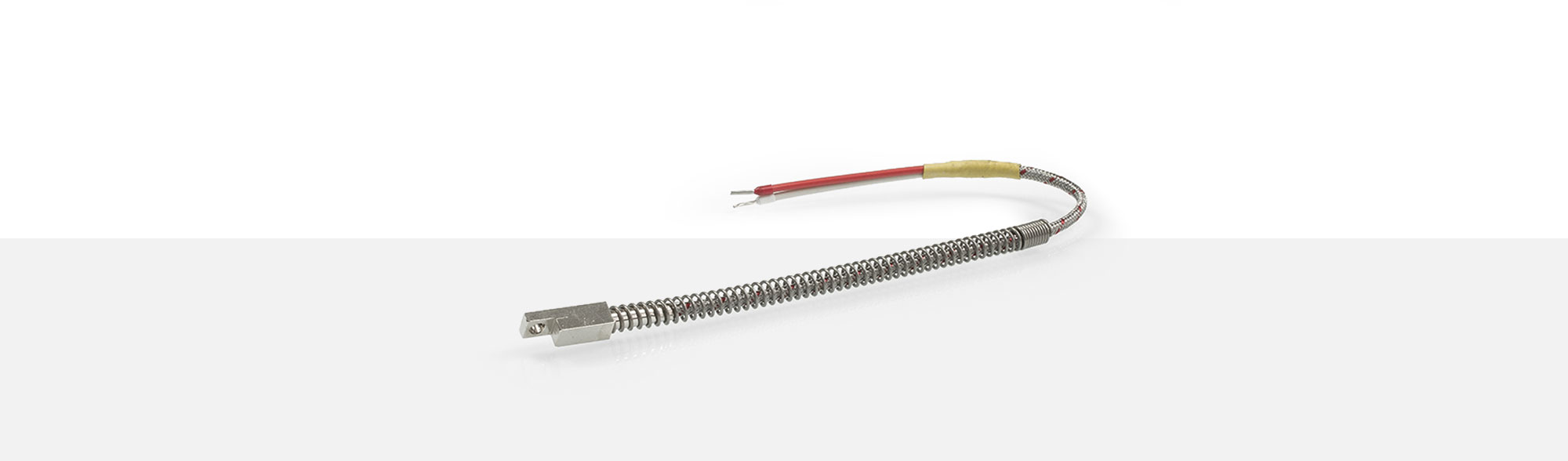

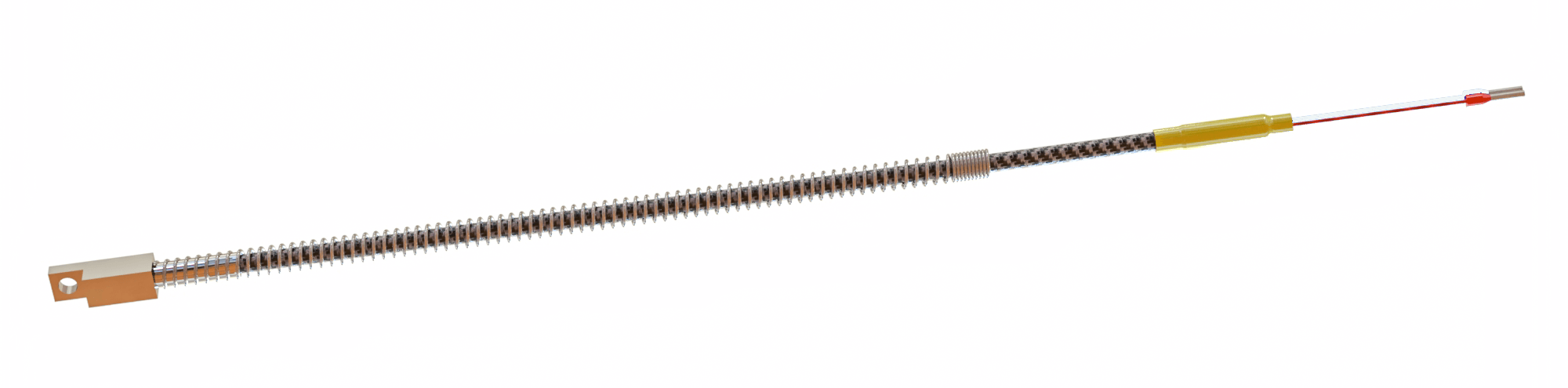

Les sondes de surface sont utilisés pour mesurer la température sur des surfaces rondes et planes. Les dimensions du PWF 9 sont de 8 x 25 mm avec un trou de Ø 4,5 mm pour une vis de fixation M4. Le ressort de courbure Ø 8 x 200 mm protège les câbles contre d'éventuels dommages. Le modèle standard est fabriqué avec un câble de raccordement composé d'un toron de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 9. D'autres sont disponibles sur demande.
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
1308376 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 3,50 ± 0,15 mm |
1298296 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,80 ± 0,05 mm |
1258824 | 2 x 0,25 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,30 ± 0,10 mm |
1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
2-pôles | Fiche mâle | T3200 | Article n°1200716 |
Fiche femelle | T3201 | Article n°1200721 |
3-pôles | Fiche mâle | T3260 | Article n°1201415 |
Fiche femelle | T3261 | Article n°1200722 |
4-pôles | Fiche mâle | T3300 | Article n°1103624 |
Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
3-pôles | Fiche mâle | T3079 | Article n°1103631 |
Fiche femelle | T3080 | Article n°1200749 |
5-pôles | Fiche mâle | T3083 | Article n°1103635 |
Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
3-pôles | Fiche mâle | T3008 | Article n°1103627 |
5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
Lemo | Ø max. câble en mm | ||||
Taille | 0S | 1S | 2S | 3S | |
Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
Socle de montage | |||||
Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |

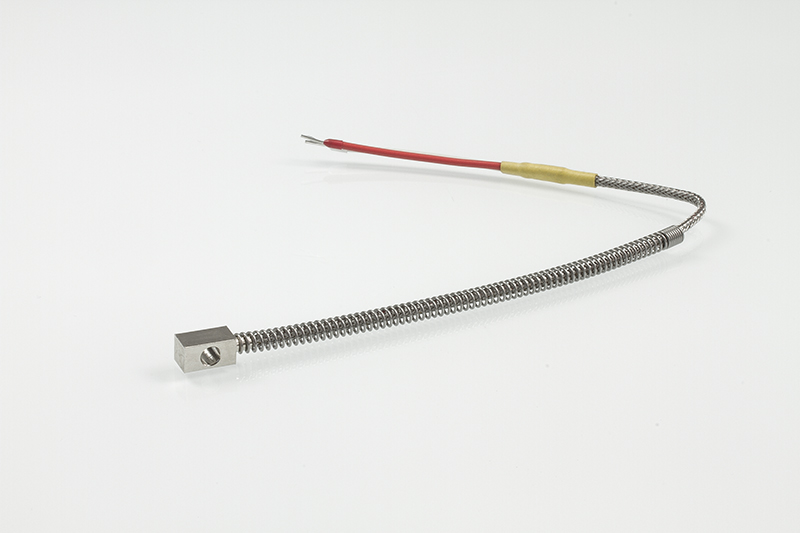

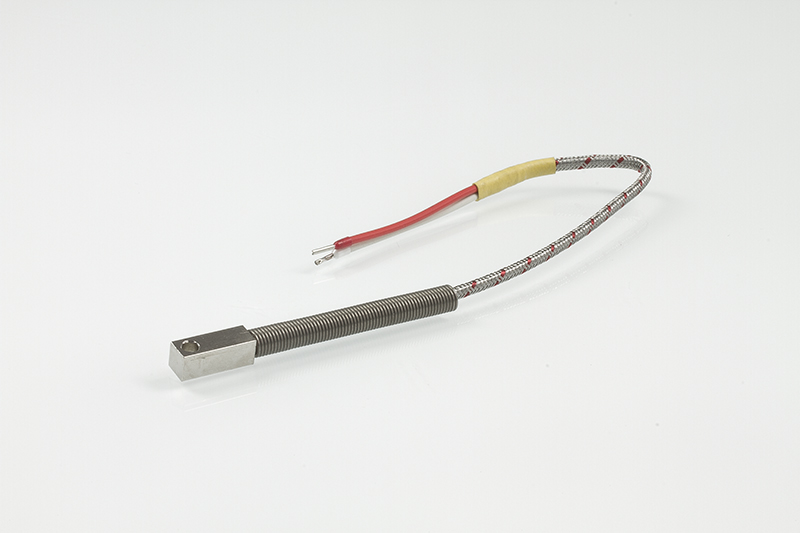

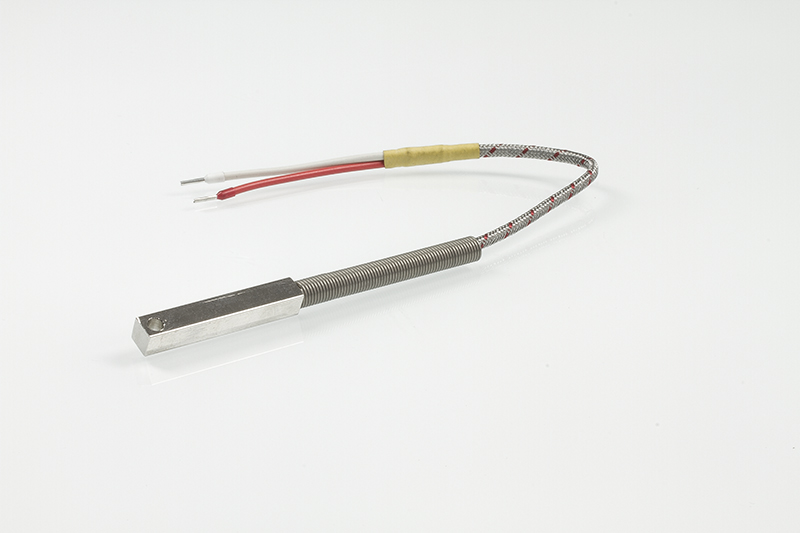

Exemples de réalisations
