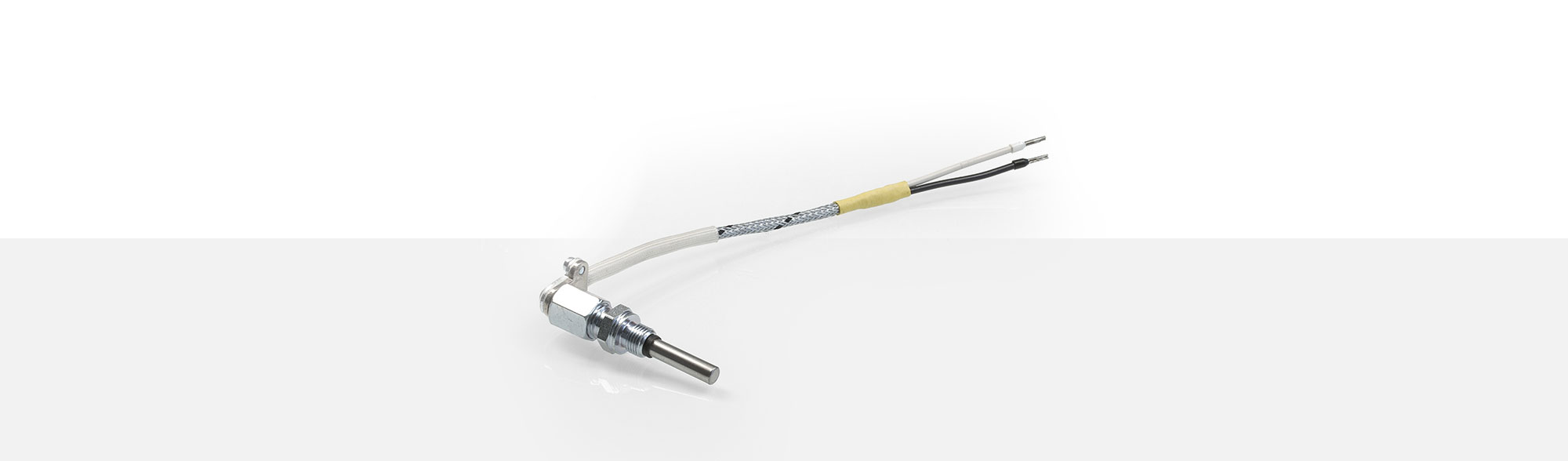

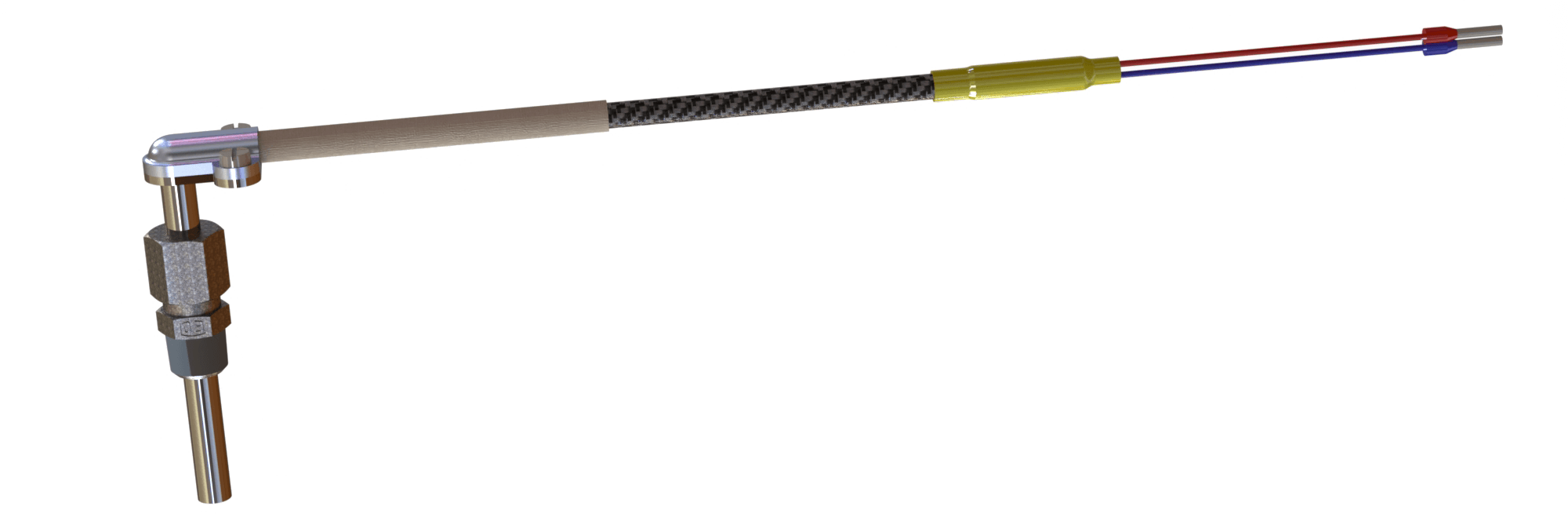

THERMOCOUPLE A VISSER

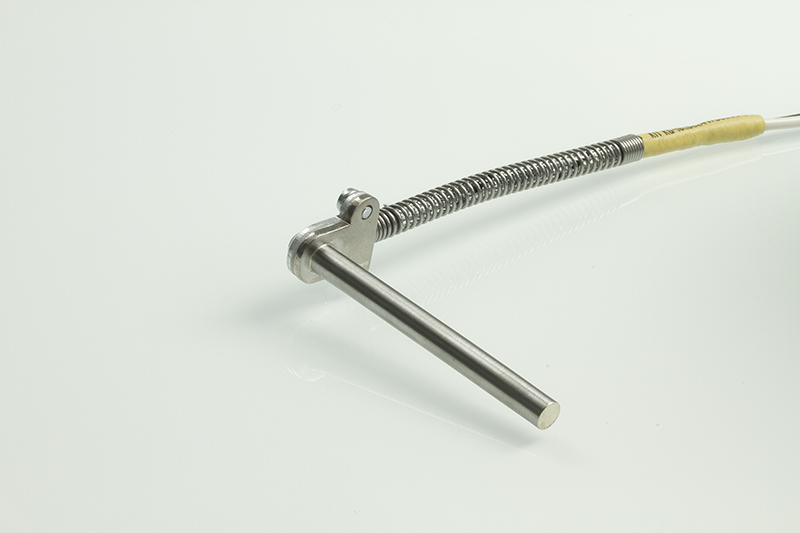

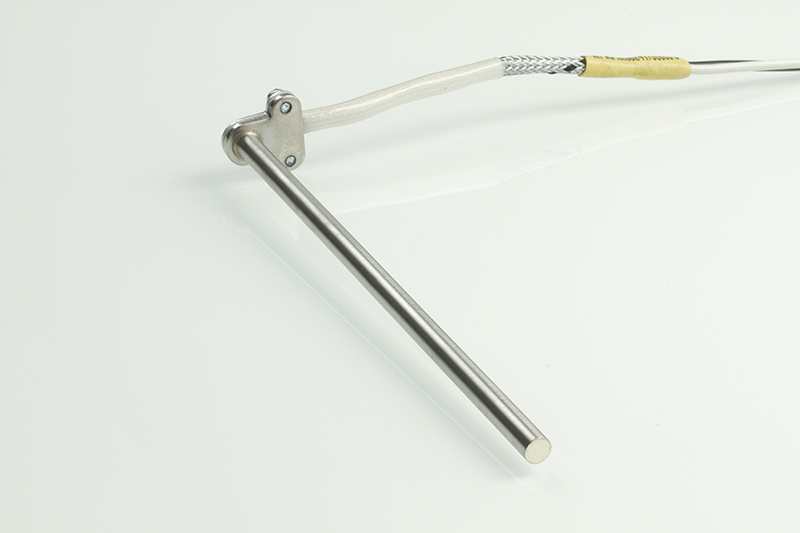

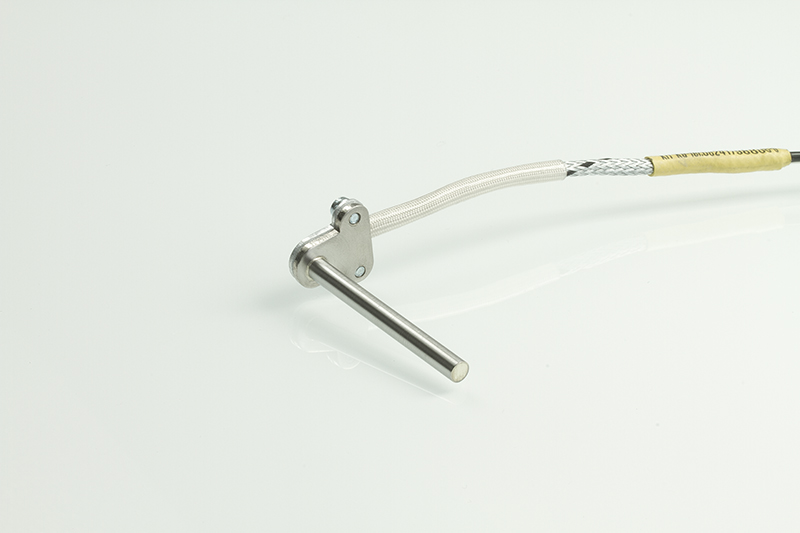

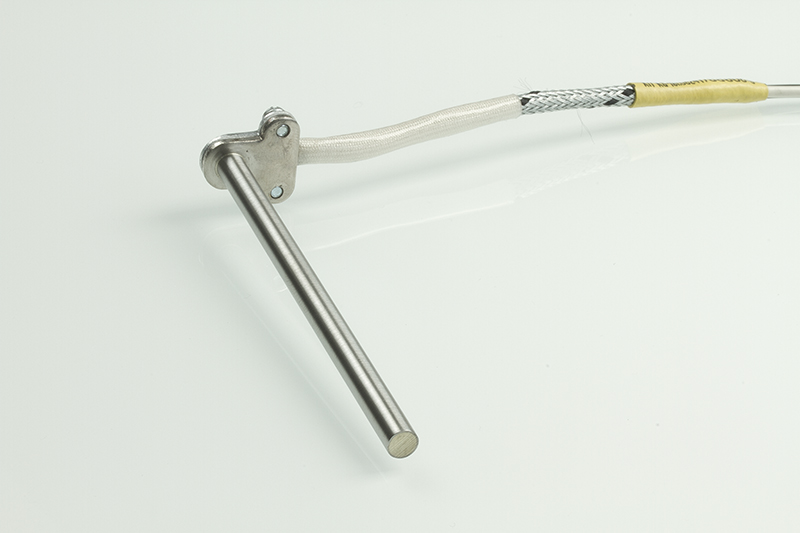

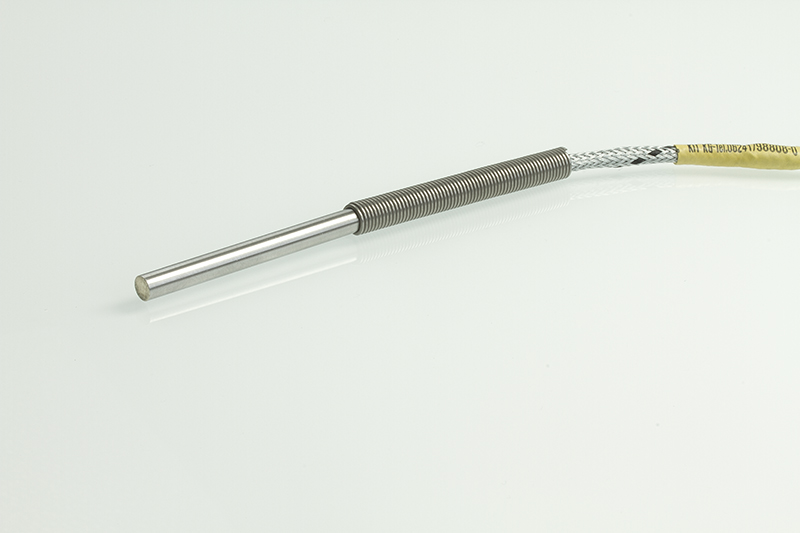

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La protection anti-courbure peut être choisie. En standard, on utilise des ressorts ou une gaine en soie de verre spéciale avec un vernis résistant à la chaleur et ce, jusqu'à 400 °C. Selon le domaine d'application, on utilise des câbles thermiques et de compensation en PVC-PFA soie de verre et en soie de verre avec tresse métallique.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 1. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2100238 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | 3,00 mm |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
| 2239028 | 2 x1 ,00 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1320956 | 2 x 0,22 mm² | jusqu'à + 180°C | env. 3,90 mm |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200461 | 2 x 0,75 mm² | - 55°C jusqu'à + 180°C | 4,0 x 2,3 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à compression
Le raccord à compression peut être réglé de manière variable sur le tube de la sonde. Il constitue une connexion sûre et étanche. La facilité de montage et de démontage du thermocouple est également un avantage. Des versions sont disponibles dans différents matériaux, filetages et pour différents diamètres.
Raccord à compression M10 x 100
| Article | 1358666 |
| Filetage | M10 x 100 |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 12 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression M10 x 100
| Article | 1216718 |
| Filetage | M10 x 100 |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression G1/8"
| Article | 1364567 |
| Filetage | G1/8" |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
