THERMOCOUPLES À VISSER

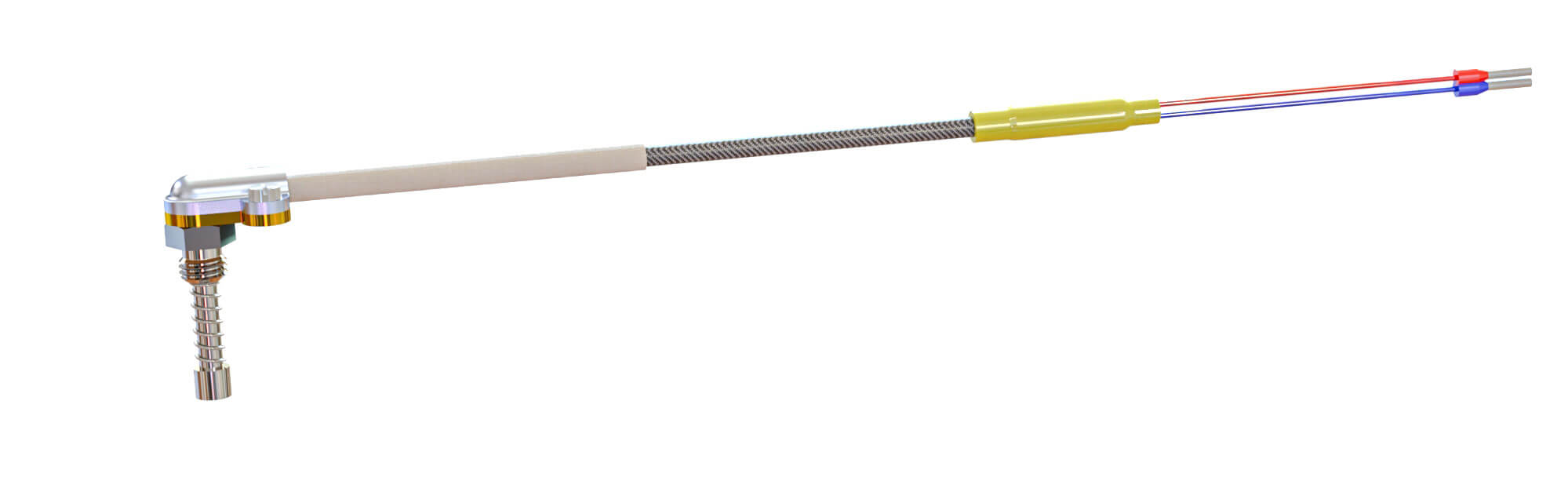

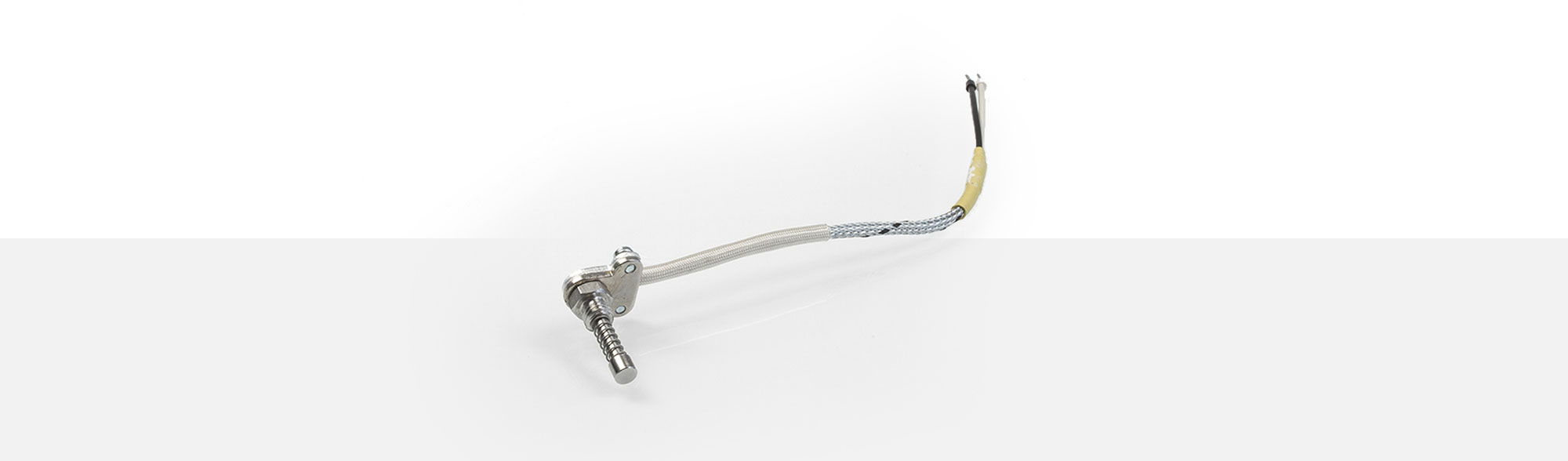

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. Aux endroits avec un espace limité et sans possibilité d'utiliser un câble droit, le TEF 74 avec sa sortie en angle droit constitue une alternative. La pointe Ø 6 x 5 mm du thermocouple est vissée dans l'outil sous pression de ressort avec l'aide d'un raccord M8.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 74. D'autres sont disponibles sur demande.
Thermocouple type J
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
2029278 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 2,10 mm |
2102578 | 2 x 0,22 mm² | - 40°C jusqu'à + 200°C | env. 3,00 mm |
2100238 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | 3,00 mm |
1346358 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 400°C | env. 3,10 mm |
1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
2051568 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
1231037 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,90 mm |
1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
2239028 | 2 x 0,35 mm² | - 50°C jusqu'à + 650°C | env. 3,40 mm |
Thermocouple type K
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
1320956 | 2 x 0,22 mm² | jusqu'à + 180°C | env. 3,90 mm |
1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
1200472 | 2 x 0,50 mm² | - 40°C jusqu'à + 400°C | 2,0 x 1,2 mm |
1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
Thermocouple type L
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
1299314 | 2 x 0,22 mm² | - 50°C jusqu'à + 600°C | env. 3,30 mm |
1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
1338483 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,50 mm |
1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
1345033 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 205°C | 2,80 mm ± 0,10 mm |
1330509 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 300°C | env. 3,40 mm |
1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
1200458 | 2 x 0,50 mm² | max. jusqu'à + 250°C | 2,0 x 1,2 mm |
Miniature - Fiches rondes avec connexion à visser
2-pôles | Fiche mâle | T3200 | Article n°1200716 |
Fiche femelle | T3201 | Article n°1200721 |
3-pôles | Fiche mâle | T3260 | Article n°1201415 |
Fiche femelle | T3261 | Article n°1200722 |
4-pôles | Fiche mâle | T3300 | Article n°1103624 |
Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
3-pôles | Fiche mâle | T3079 | Article n°1103631 |
Fiche femelle | T3080 | Article n°1200749 |
5-pôles | Fiche mâle | T3083 | Article n°1103635 |
Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
3-pôles | Fiche mâle | T3008 | Article n°1103627 |
5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
Type J | fiche mâle | A9.1 | Article n°1107127 |
Fiche femelle | A10.1 | Article n°1107128 | |
Avec section | 2 x 0,50 mm² | Article n°1349300 |
Type K | Fiche mâle | A9.2 | Article n°1209136 |
Fiche femelle | A10.2 | Article n°1134620 | |
Avec section | 2 x 0,50 mm² | Article n°1349300 |
Doubles fiches de raccordement pour thermocouples
Type J | Double fiche mâle | Article n°1209139 | |
Double fiche femelle | Article n°1209144 | ||
Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
Avec section | 2 x 0,50 mm² | Article n°1349300 |
Type K | Double fiche mâle | Aarticle n°2105264 | |
Double fiche femelle | Article n°1302891 | ||
Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
Lemo | Ø max. câble en mm | ||||
Taille | 0S | 1S | 2S | 3S | |
Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
Socle de montage | |||||
Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
