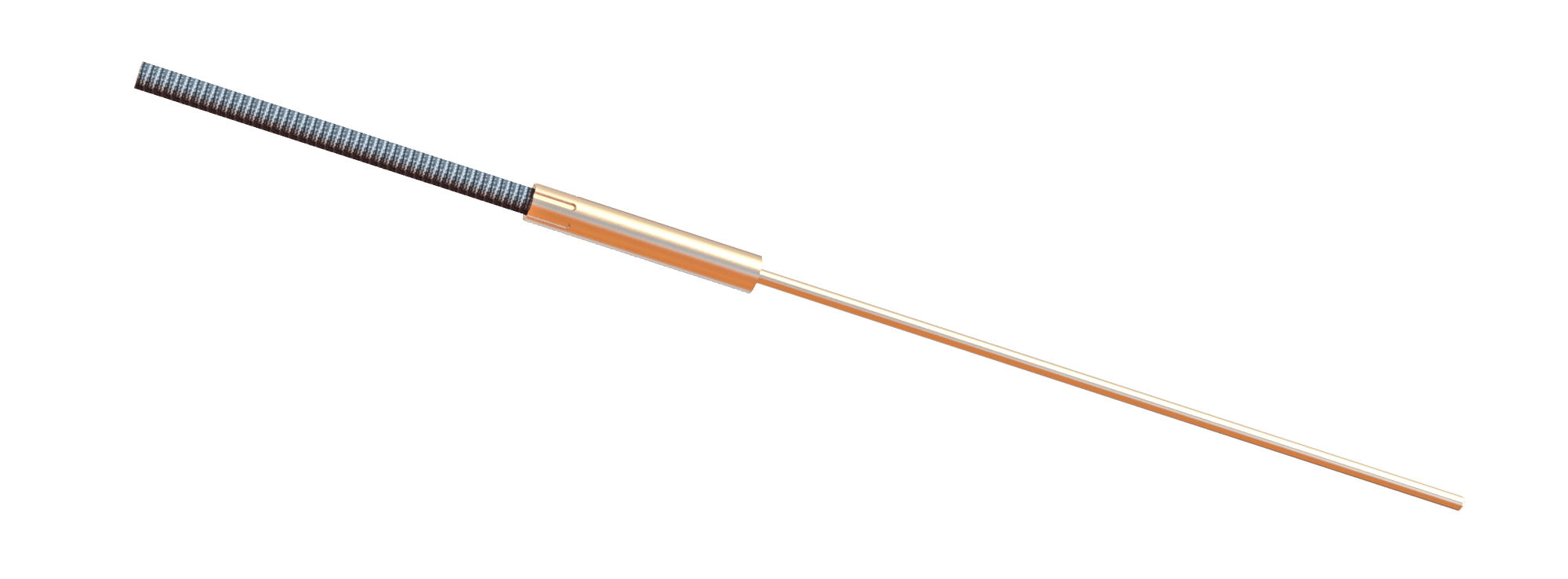

type MT 3

Domaines d'applications

Les thermocouples chemisés sont utilisés pour mesurer des températures comprises entre -200°C et 1 150°C dans des milieux gazeux ou liquides. La structure d’un thermocouple chemisé se compose d’un tube chemisé, de câbles de thermocouple et d’oxyde de magnésium. Le choix du matériau de la chemise dépend de la température à mesurer, par exemple l’acier inoxydable 1.4571 sera utilisé jusqu’à 850°C ou l’Inconel 2.4816 jusqu’à 1 150°C. L’isolation des câbles intérieurs est constituée d’oxyde de magnésium haute densité (Mgo). En standard, les câbles thermiques du thermocouple sont toujours isolés les uns des autres et de la gaine (à la masse). Les thermocouples chemisés sont disponibles en simple ou double élément.

Cette fabrication garantit :

• Une haute fiabilité grâce à la protection spéciale du conducteur intérieur
• Un temps de réponse rapide grâce à la grande conductibilité thermique de l'oxyde de magnésium
• Une haute résistance mécanique grâce au revêtement métallique sur l'extérieur

Les avantages des thermocouples chemisés :

• La flexibilité (le rayon de courbure minimum est de 5x le diamètre extérieur du conducteur sous gaine)
• Une résistance aux vibrations
• Un temps de réponse rapide
• Une haute résistance diélectrique, même pour les petites dimensions
• Peut être fabriqué dans de grandes longueurs nominales

Les inconvénients :

• Défaillance de la résistance d'isolation lorsque l’humidité pénètre (matériau d'isolation hygroscopique)
• L'infiltration d'humidité doit donc être évitée
• Fermeture de l’extrémité principalement adhésive (température max. 120 °C)

Les thermocouples chemisés sont multifonctionnels. Les domaines d’utilisation les plus courants sont la construction de machines et d'installations, la plasturgie, les fours ainsi que l'industrie chimique.

• Différents diamètres / longueurs
• Soudure chaude à la masse ou isolée de la masse
• Simple ou double élément

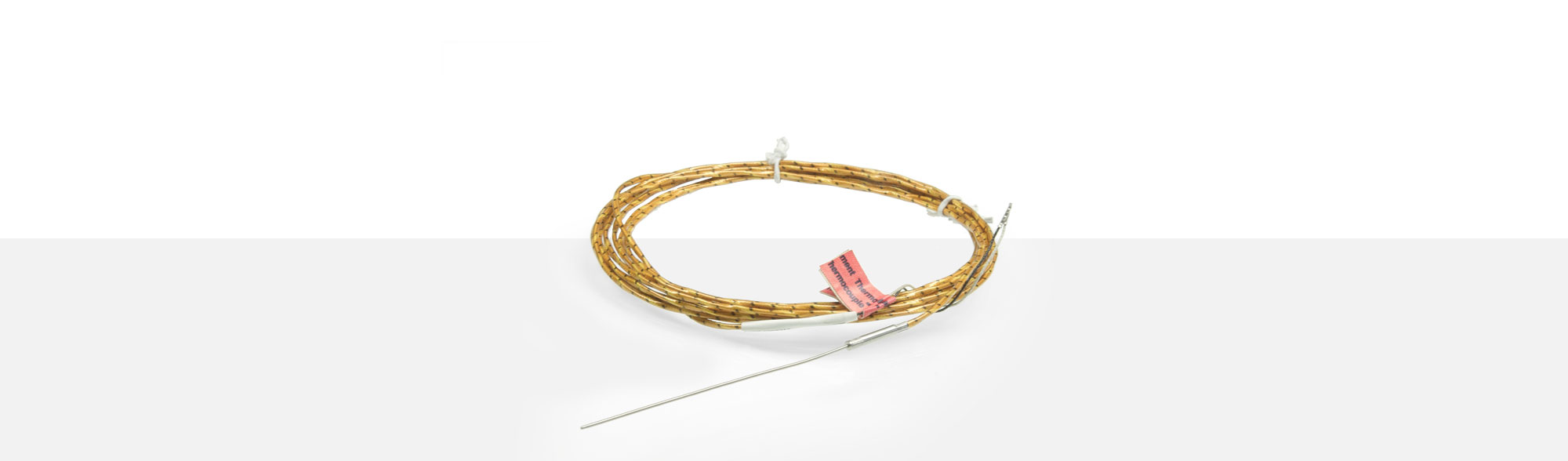

• Avec une douille renforcée résistant jusqu’à 260°C et branchement fixe du câble de compensation
• Diamètre de la chemise extérieure jusqu’à 6 mm
