CAPTEURS POUR AIR

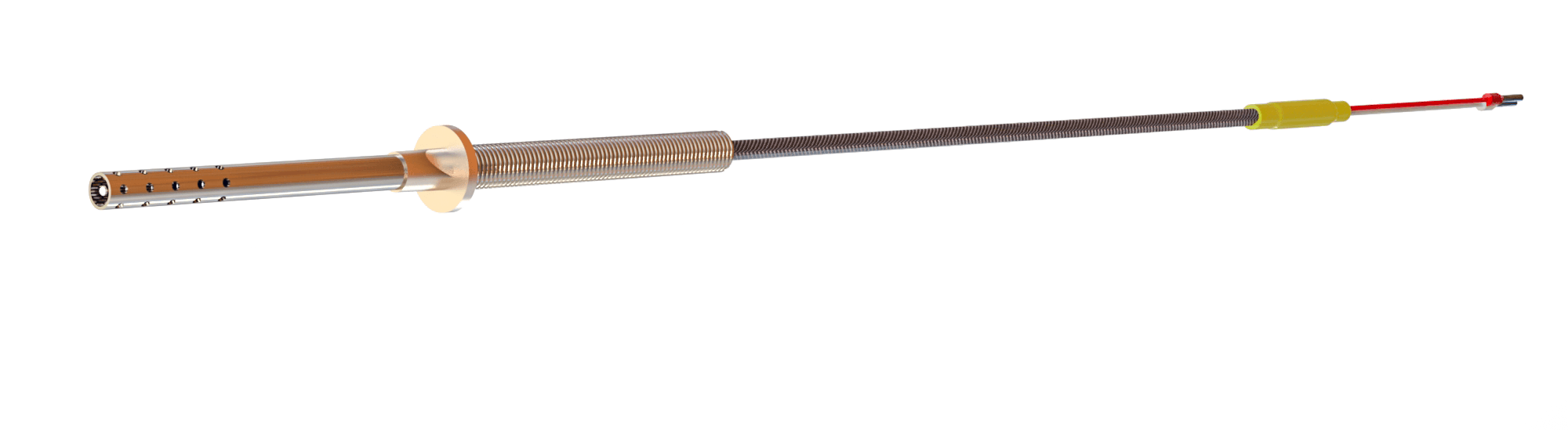

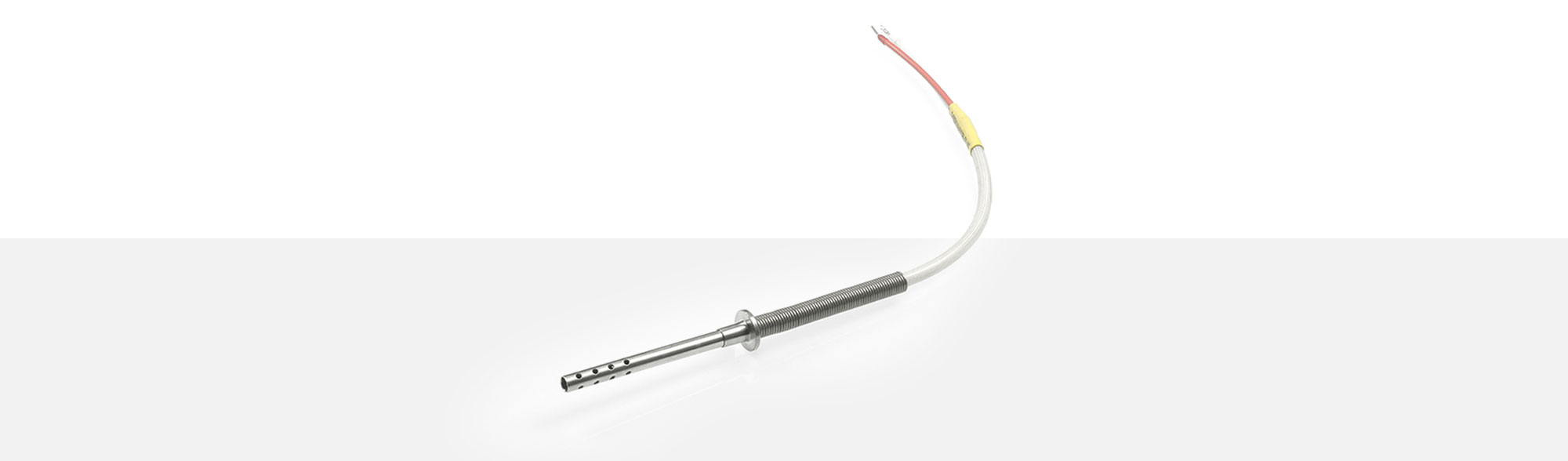

Des capteurs pour airs mesurent la température dans des médias gazeux. L’élément de mesurage se trouve sur le côté perforé du tube. Le passage entre le câble de raccordement et le tube de protection est déchargé de traction. Comme protection un ressort Ø 8 x 65 mm est utilisé. En standard les câbles sont en cuivre nickelé. Chaque fil a une isolation en PFA et fibre de verre sous une tresse en fibre de verre et acier inox.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 203. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1300580 | 4x0,22 mm² Cu-verzinnt |
-90 °C bis +260 °C | 3,50 ±0,10 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3300 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3083 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Klemmverschraubungen
Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.
Unser Lagersortiment für den Temperatursensor Typ PWF 203:
Klemmverschraubung M10x1
| Artikel# | 1358666 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
12 mm |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung M10x1
| Artikel# | 1216718 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung G1/8"
| Artikel# | 1364567 |
| Gewinde | G 1/8" |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
