CAPTEURS DE SURFACE POUR COLLIERS CHAUFFANTS

type PWF 19

Domaines d'applications

Le capteur TEF 19 est parfait pour des petits colliers chauffants. En mettant la tôle en laiton thermoconductrice l'écart du collier chauffant pour le capteur s'élargit. À votre commande, merci d'indiquer le diamètre et largeur du collier chauffant. À part les trois réalisations standard du tube de protection

  • radial article no. T19-0006
  • axial 45° article no. T19-002

d'autres sont réalisables sur demande. Le tube du TEF 19 a une longueur de Ø 6 x 40 mm. Le passage entre le capteur et le câble de compensation est déchargé de traction avec un ressort de protection de Ø 8 x 65 mm.

  • élément de mesurage Pt100 selon
    DIN EN 60751 – classe B
  • température d'utilisation: jusqu'à 260 °C
  • soudure chaude isolée de la masse
  • circuit à deux fils en réalisation standard
  • ressort de protection Ø 8 x 65 mm
  • déflecteur de chaleur en laiton épaisseur 1 mm
  • jusqu'à 260°C
    operating temperature
  • 1mm
    déflecteur de chaleur laiton
  • Ø8x65mm
    Ressort de protection

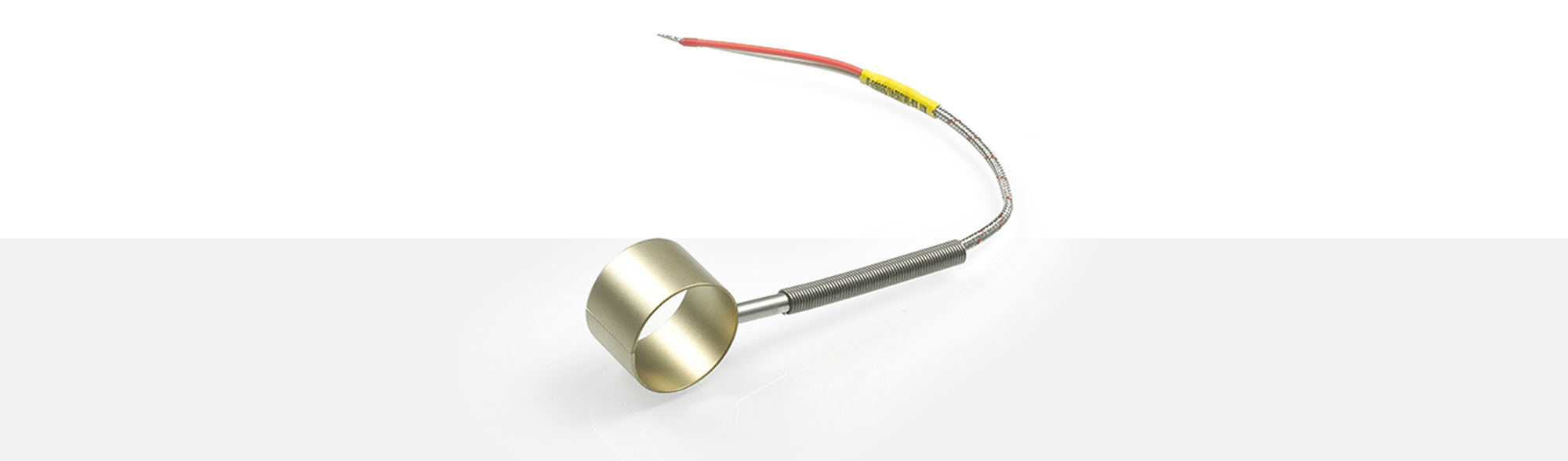

Sonde de température type PWF 19

Veuillez trouver ci-après nos câbles de raccordement standards pour le PWF 19. D'autres sont disponibles sur demande.

article# section transversale température d'utilisation diamètre extérieur
1201354 2x0.35 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 4.6 x 2.8 mm
1340642 3x0.25 mm²
Cu-étamé
-60 °C jusqu'à +260 °C 3.40 ±0.15 mm
1266897 4x0.18 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 3.90 ±0.15 mm
1307789 4x0.22 mm²
Cu-étamé
-50 °C jusqu'à +350 °C 4.00 ±0.15 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415
      fiche femelle T3261 article# 1200722



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches rondes avec connexion à visser

    3-pôles fiche mâle T3079 article# 1103631
      fiche femelle T3080 article# 1200749





    5-pôles fiche mâle T3260 article# 1103635
      fiche femelle T3084 article# 1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles fiche mâle T3008 article# 1103627





    5-pôles fiche mâle T3012 article# 1119173



    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
