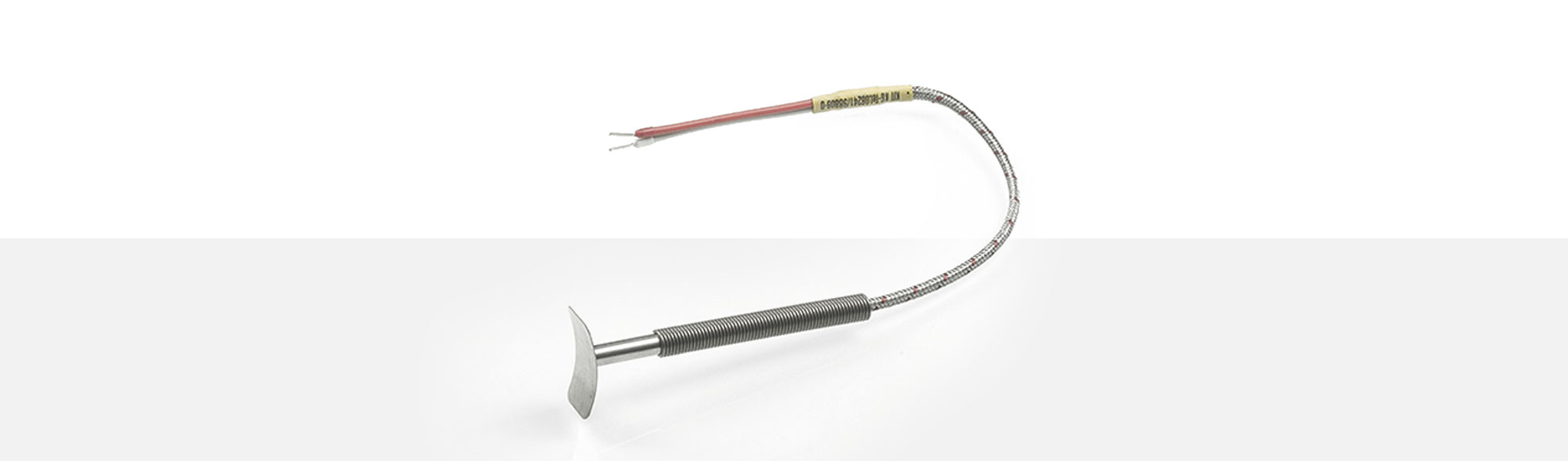

CAPTEURS DE SURFACE POUR COLLIERS CHAUFFANTS

type PWF A

Domaines d'applications

Le PWF A est utilisé pour mesurer les températures sur des tuyauteries et sur tous objets cylindriques. Il est parfait pour des colliers chauffants avec un écart minimum de 6 mm. L'enregistrement de la température se fait par la tôle de contact en dessous du capteur. Le rayon de courbure standard de la tôle de contact est R 30. Le passage entre le capteur et le câble de compensation est déchargé de traction avec un ressort de protection de Ø 8 x 65 mm comme protection mécanique. En réalisation standard la ligne de rattachement est faite en cordon de cuivre nickelé. Chaque fil est isolé en PFA et fibre de verre et ensemble ils sont enveloppés dans une tresse en fibre de verre et acier inoxydable.

  • élément de mesurage Pt100 selon
    DIN EN 60751 – classe B
  • température d'utilisation: jusqu'à 260 °C
  • soudure chaude isolé de la masse
  • circuit à deux fils en réalisation standard
  • tôle de contact: Ø 30 x 15 x 0.3 mm
  • acier affiné coudé Ø 60 mm
  • sortie de tube 30°
  • ressort de protection Ø 8 x 66 mm
  • jusqu'á 260°C
    température d'utilisation
  • Ø30x15x0.3mm
    tôle de contact
  • Ø8x66mm
    Ressort de protection

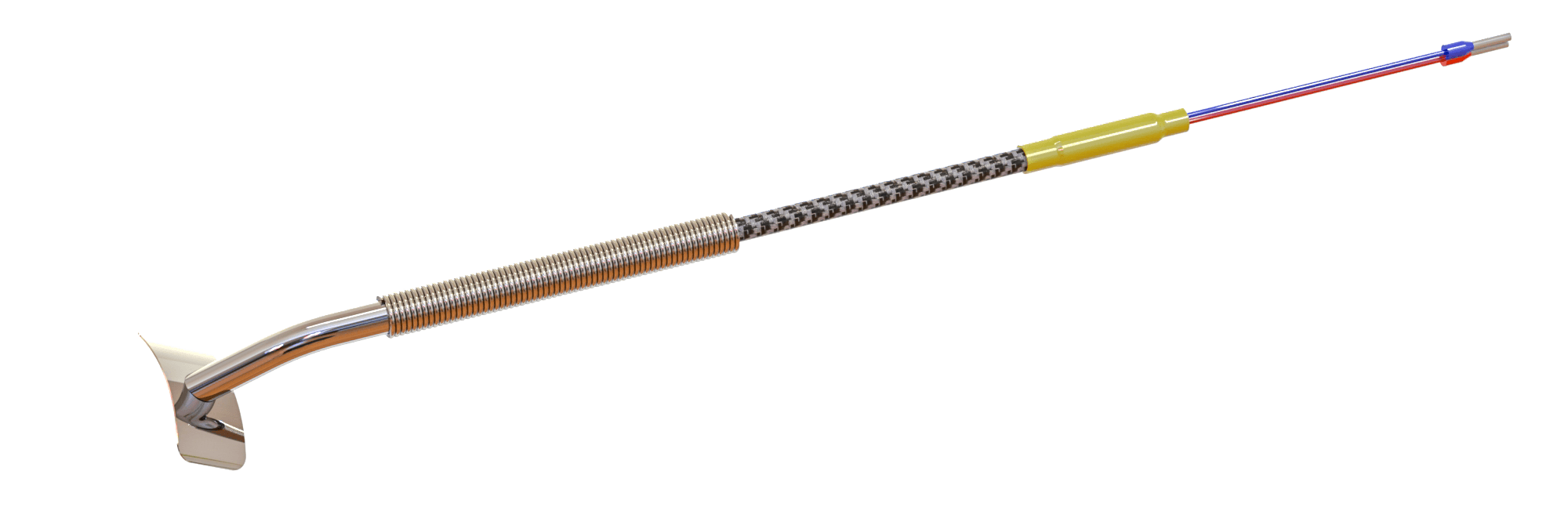

Sonde de température type PWF A

Veuillez trouver ci-après nos câbles de raccordement standards pour le PWF A. D'autres sont disponibles sur demande.

article# section transversale température d'utilisation diamètre extérieur
1201354 2x0.35 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 4.6 x 2.8 mm
1340642 3x0.25 mm²
Cu-étamé
-60 °C jusqu'à +260 °C 3.40 ±0.15 mm
1307789 4x0.22 mm²
Cu-étamé
-50 °C jusqu'à +350 °C 4.00 ±0.15 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415
      fiche femelle T3261 article# 1200722



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Fiches rondes avec connexion à visser

    3-pôles fiche mâle T3079 article# 1103631
      fiche femelle T3080 article# 1200749





    5-pôles fiche mâle T3260 article# 1103635
      fiche femelle T3084 article# 1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles fiche mâle T3008 article# 1103627





    5-pôles fiche mâle T3012 article# 1119173



    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      taille 0S 1S 2S 3S
      fiche femelle standard 3,7 4,2 4,2 4,2
      socle de montage
      fiche mâle standard 3,7 4,2 4,2 4,2
