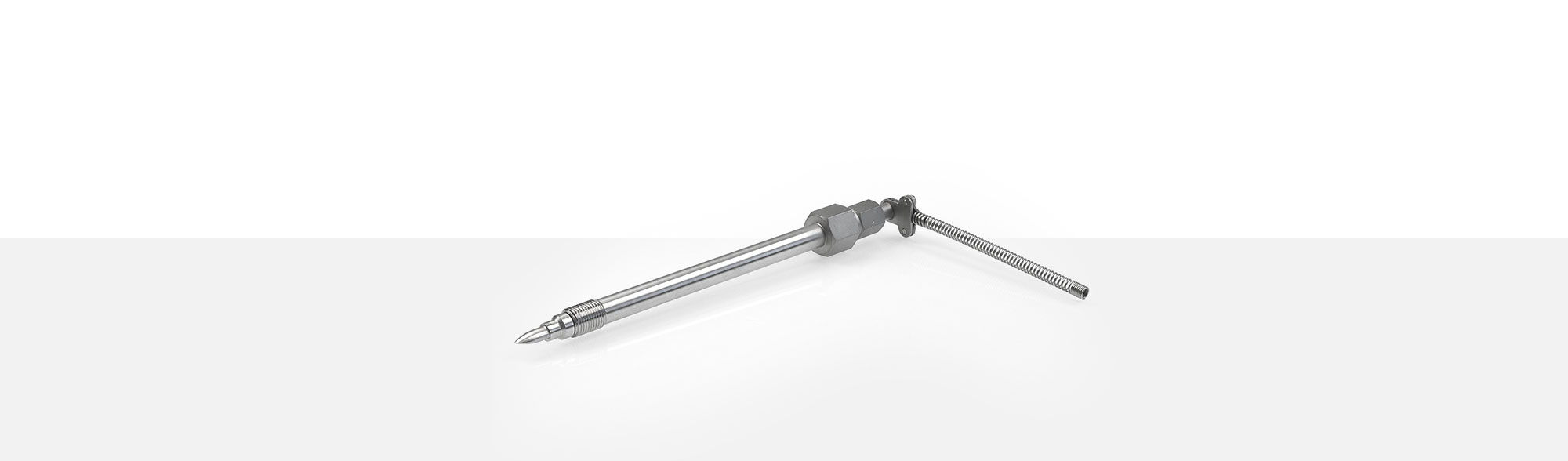

THERMOCOUPLES DE MASSE

type MTF 113

Domaines d'applications

Les thermocouples de masse sont principalement conçus pour l'extrusion dans la plasturgie. Les pointes de mesure en forme d'épée, de cône ou planes assurent une mesure optimale de la température. Selon le filetage, les thermocouples de masse peuvent être vissés dans les alésages standards des machines d’extrusion. Le sens de montage de la pointe en forme d’épée est indiqué par un repère sur l'écrou hexagonal avec une clé de 14. ans cette version, il est possible de choisir entre un élément simple ou double, à la masse ou isolé de la masse. Le MTF 113 a une sortie de câble à angle droit. La protection standard anti-courbure est une gaine en soie de verre spéciale de 60 mm avec un vernis résistant à la chaleur jusqu'à 400°C. Les pièces du thermocouple sont entièrement fabriquées par nos soins sur des machines CNC ultramodernes.

  • Température d'utilisation : jusqu'à 600 °C
  • Soudure chaude à la masse ou isolée de la masse
  • Simple ou double élément
  • Vis filetée 1/2” - 20 UNF - 2A
  • Sortie à angle droit
  • Longueur d'installation standard en forme d'épée 15 mm
  • jusqu'à 600°C
    température d'utilisation
  • 1/2" - 20 UNF - 2A
    vis filetée
  • 15 mm standard
    en forme d'épée

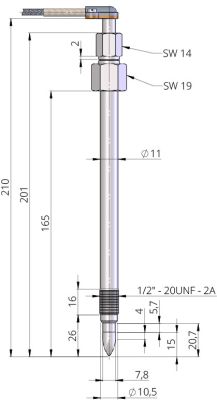

Sonde de température type MTF 113

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples MTF 113. D'autres sont disponibles sur demande.



Thermocouple type J

Article Section transversale Température d'utilisation Diamètre extérieur
2113895 2 x 0,50 mm² max. jusqu'à + 350°C env. 2,6 mm

Thermocouple type K

Article Section transversale Température d'utilisation Diamètre extérieur
2113896 2 x 0,50 mm² max. jusqu'à + 350°C ca. 3,1 mm

Thermocouple type L

Article Section transversale Température d'utilisation Diamètre extérieur
2113894 2 x 0,50 mm² max. jusqu'à + 400°C env. 2,6 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749





    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173



    Fiches de raccordement pour thermocouples

    Type J Fiche mâle A9.1 Article n°1107127
      Fiche femelle A10.1 Article n°1107128
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Fiche mâle A9.2 Article n°1209136
      Fiche femelle A10.2 Article n°1134620
      Avec section 2 x 0,50 mm² Article n°1349300

    Doubles fiches de raccordement pour thermocouples

    Type J Double fiche mâle   Article n°1209139
      Double fiche femelle   Article n°1209144
      Collier de fixation 2 x 1,00 mm² Article n°1349298
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Double fiche mâle   Article n°2105264
      Double fiche femelle   Article n°1302891
      Collier de fixation 2 x 1,00 mm² Article n°1349298
      Avec section 2 x 0,50 mm² Article n°1349300

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2
