THERMOCOUPLES DE SURFACE POUR OUTILLAGE

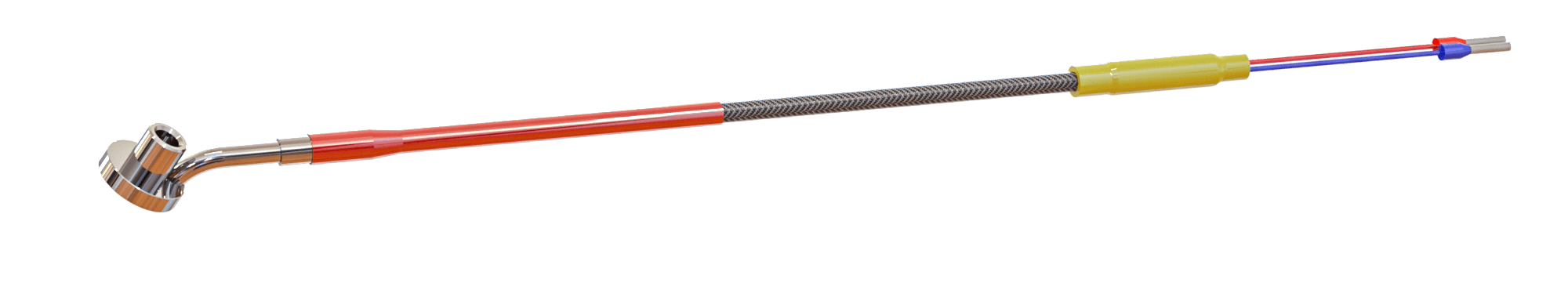

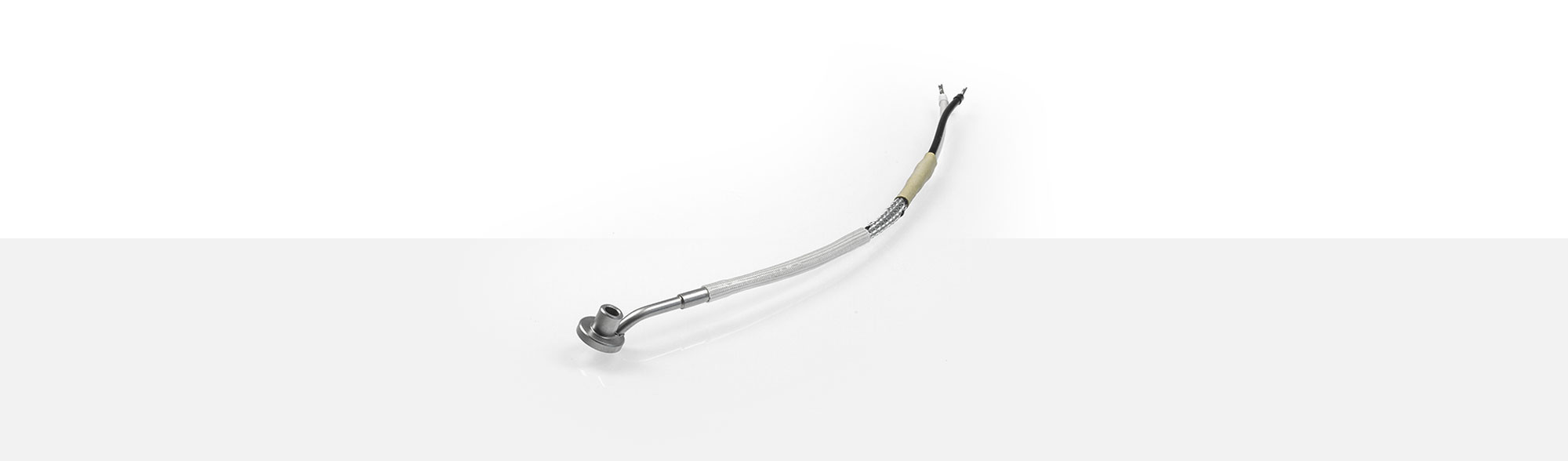

Les thermocouples de surface mesurent la température sur des surfaces rondes et planes. Le thermocouple Ø 3,5 x 30 mm est inséré et soudé dans un trou de Ø 3,5 mm qui se trouve entre la sonde de mesure du TEF 13 et le manche de Ø 7 mm. La surface à mesurer est taillée plane. Une vis M4 est utilisée pour la fixation. La transition entre le câble de compensation et la gaine de protection est soumise à une décharge de traction conique de 7 mm. Une tresse de protection peut être choisie. En version standard, des ressorts Ø 6 x 100 mm ou des gaines en soie de verre spéciales vernies et résistant à la chaleur jusqu'à + 400°C sont utilisés.
Veuillez trouver listés ci-après nos câbles compensateurs et thermiques standards pour le thermocouple TEF 13. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
