THERMOCOUPLES DE SURFACE POUR OUTILLAGE

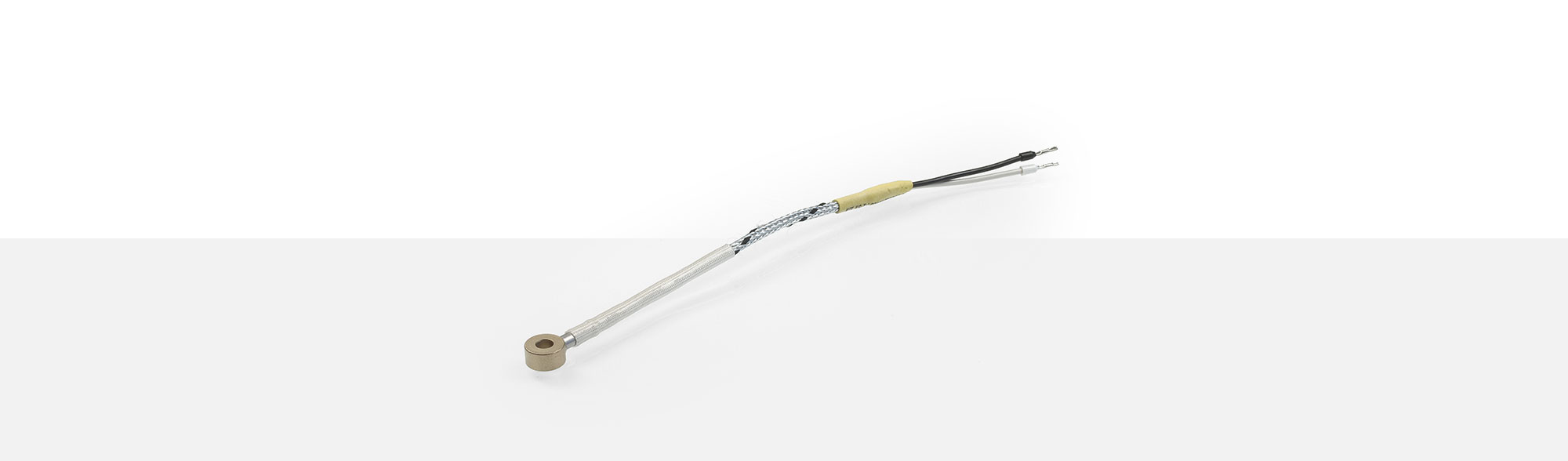

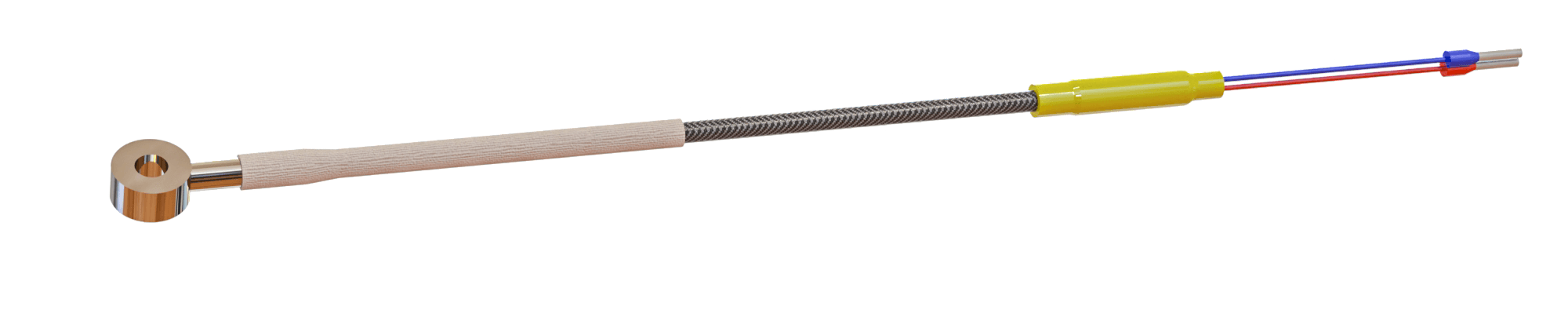

Les thermocouples de surface mesurent la température sur des surfaces rondes et planes. Le thermocouple de Ø 4,5 x 15 mm est soudé dans un trou borgne de Ø 4,5 x 2,5 mm qui se trouve dans une bague en laiton de 6 mm de large. Le passage entre le câble de compensation et le tube de protection est déchargé de traction conique. Une gaine en soie de verre spéciale avec un vernis résistant à la chaleur jusqu'à 400°C est utilisé comme protection contre les courbures. Le thermocouple peut être fixé à l'aide d'une vis M4 x 15 mm.
Veuillez trouvez listés ci-après les câbles compensateurs et thermiques standards pour les thermocouples TEF 75. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1346358 | 2 x 0,22 mm² + 1,00 mm² terre |
- 50°C jusqu'à + 400°C | env. 3,10 mm |
| 1299818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 2051568 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
| 1299314 | 2 x 0,22 mm² | - 50°C jusqu'à + 600°C | env. 3,30 mm |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1338483 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,50 mm |
| 1345033 | 2 x 0,22 mm² + 1,00 mm² terre |
- 50°C jusqu'à + 205°C | 2,80 mm ± 0,10 mm |
| 1330509 | 2 x 0,22 mm² + 1,00 mm² terre |
- 50°C jusqu'à + 300°C | env. 3,40 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |

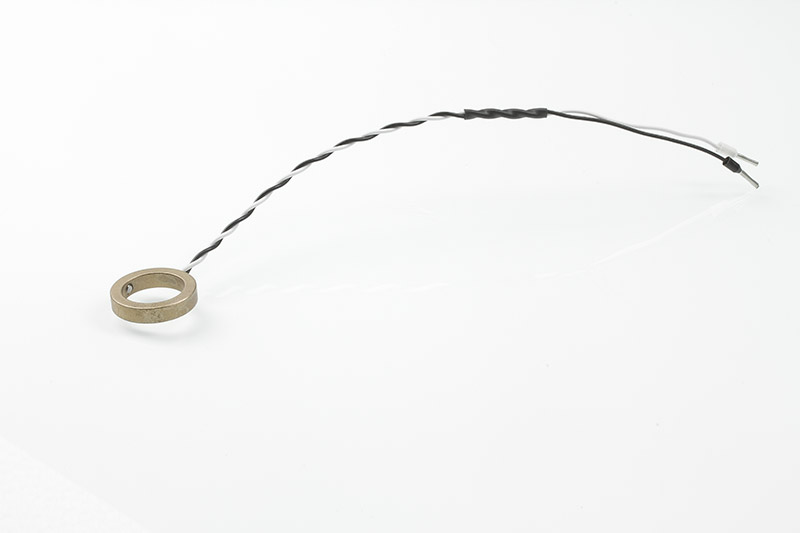

Exemple de réalisation
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50mm² | Article n°1349300 |
Doubles fiches de raccordement pour thermocouples
| Type J | Double fiche mâle | Article n°1209139 | |
| Double fiche femelle | Article n°1209144 | ||
| Collier de fixation | 2 x 1,00mm² | Article n°1349298 | |
| Avec section | 2 x 0,50mm² | Article n°1349300 |
| Type K | Double fiche mâle | Article n°2105264 | |
| Double fiche femelle | Article n°1302891 | ||
| Collier de fixation | 2 x 1,00mm² | Article n°1349298 | |
| Avec section | 2 x 0,50mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
