THERMOCOUPLES DE SURFACE POUR OUTILLAGE

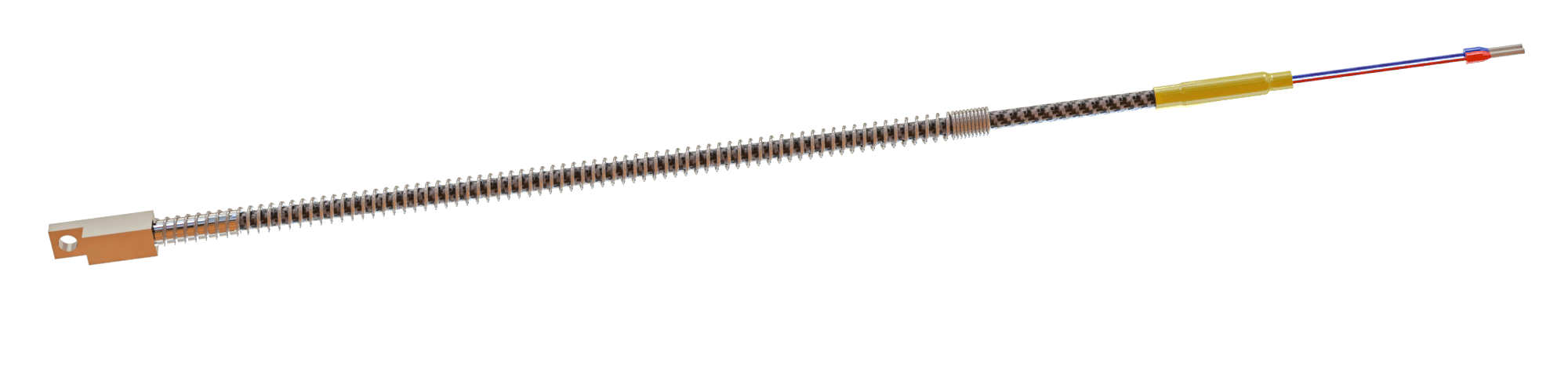

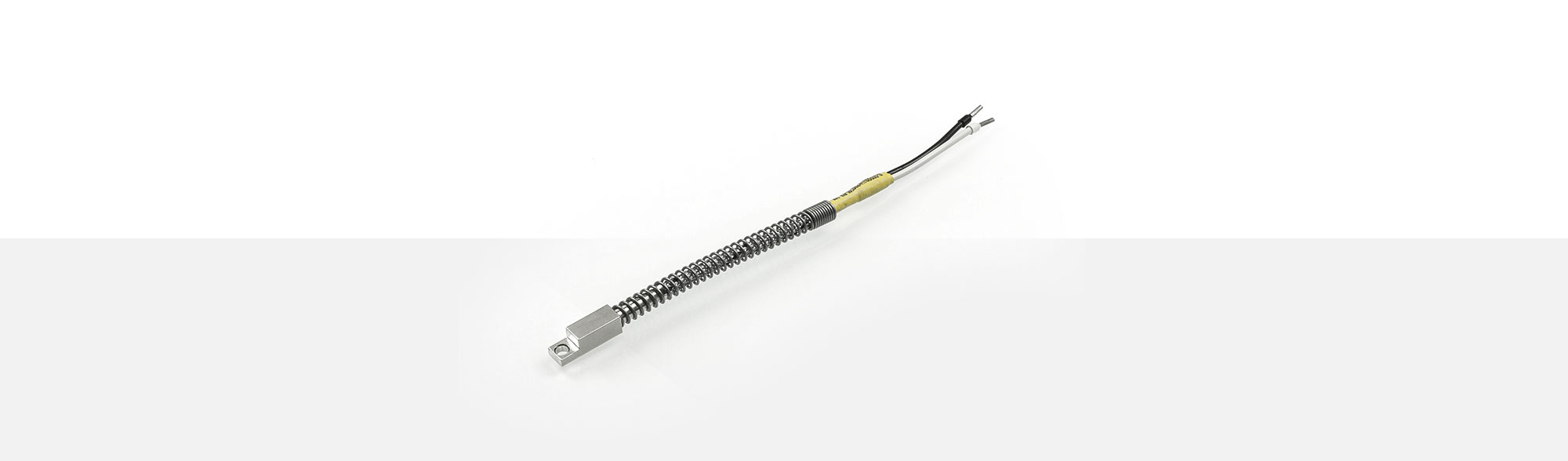

Les thermocouples de surface sont utilisés pour mesurer la température sur des surfaces rondes ou planes. Les dimensions du TEF 9 sont 8 x 25 mm avec un trou de Ø 4,5 mm pour une vis de serrage M4. Le ressort de courbure Ø 8 x 200 mm protège le câble thermique de tout dommage.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermoucouples TEF 9. D'autres sont disponibles sur demande.
Fe-CuNi type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1312115 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2.60 x 1,80 mm |
| 2029278 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 2,10 mm |
| 1334003 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | env. 2,40 mm ± 0,2 mm |
| 2102578 | 2 x 0,22 mm² | - 40°C jusqu'à + 200°C | env. 3,00 mm |
| 2100238 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | 3,00 mm |
| 1346358 | 2 x 0,22 mm² + 1,00 mm² terre |
- 50°C jusqu'à + 400°C | env. 3,10 mm |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 2051568 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1231037 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,90 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
NiCr-Ni type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1327235 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
| 1320956 | 2 x 0,22 mm² | jusqu'à + 180°C | env. 3,90 mm |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200472 | 2 x 0,50 mm² | - 40°C jusqu'à + 400°C | 2,0 x 1,2 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Fe-CuNi type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
| 1299314 | 2 x 0,22 mm² | - 50°C jusqu'à + 600°C | env. 3,30 mm |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1338483 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,50 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00mm ± 0,10 mm |
| 1345033 |
2 x 0,22 mm² |
- 50 °C jusqu'à + 205 °C | 2,80mm ± 0,10 mm |
| 1330509 |
2 x 0,22 mm² |
- 50°C jusqu'à + 300°C | env. 3,40 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Doubles fiches de raccordement pour thermocouples
| Type J | Double fiche mâle | Article n°1209139 | |
| Souble fiche femelle | Article n°1209144 | ||
| Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Double fiche mâle | Article n°2105264 | |
| Double fiche femelle | Article n°1302891 | ||
| Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Doubles fiches de raccordement pour thermocouples
| Type J | Mini double fiche mâle | Article n°2105183 |
| Mini double fiche femelle | Article n°1209140 | |
| Douille | Article n°1269363 |
| Type K | Mini double fiche mâle | Article n°2105186 |
| Mini double fiche femelle | Article n°2105188 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
