THERMOCOUPLES SPÉCIAUX
Les modèles de thermocouples dit "spéciaux" ont été principalement fabriqués selon les spécifications des clients.

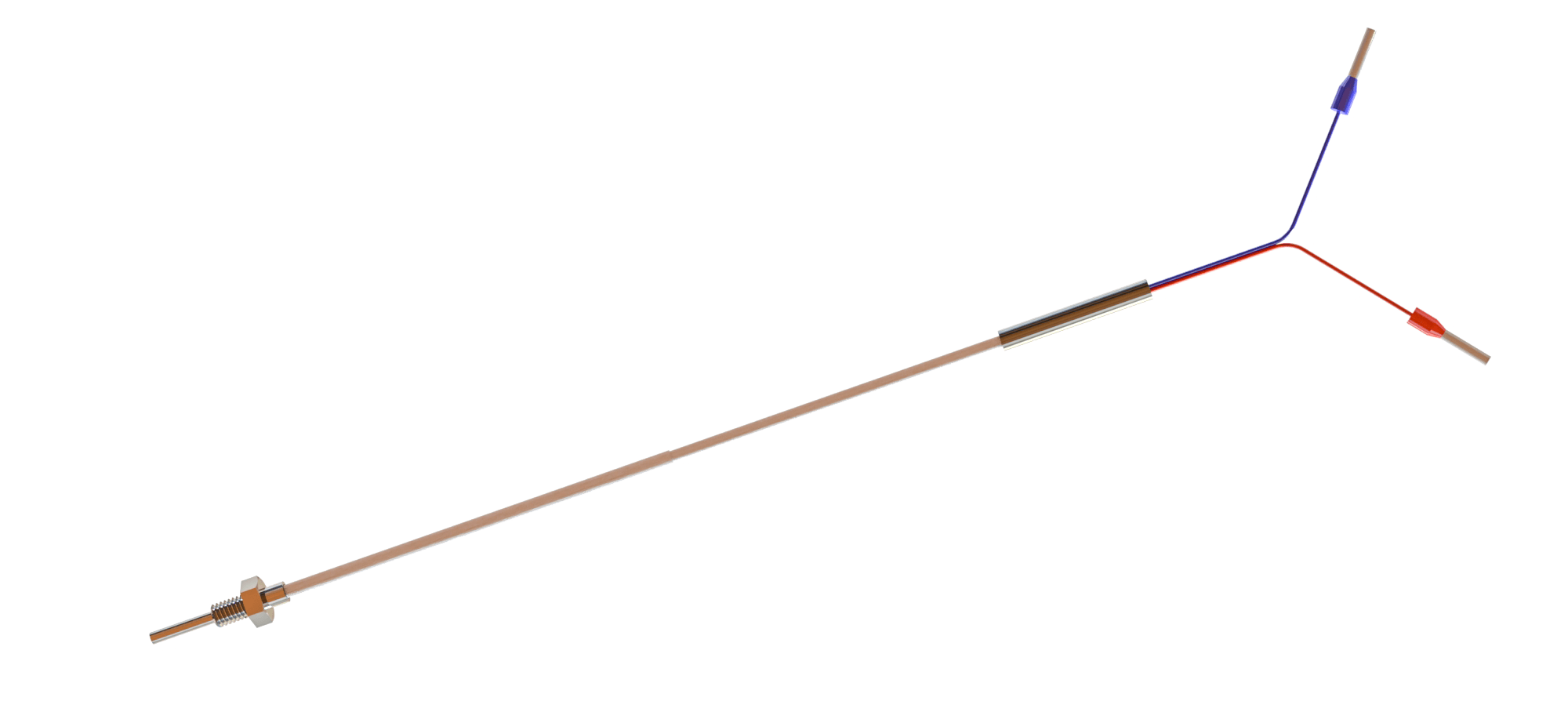

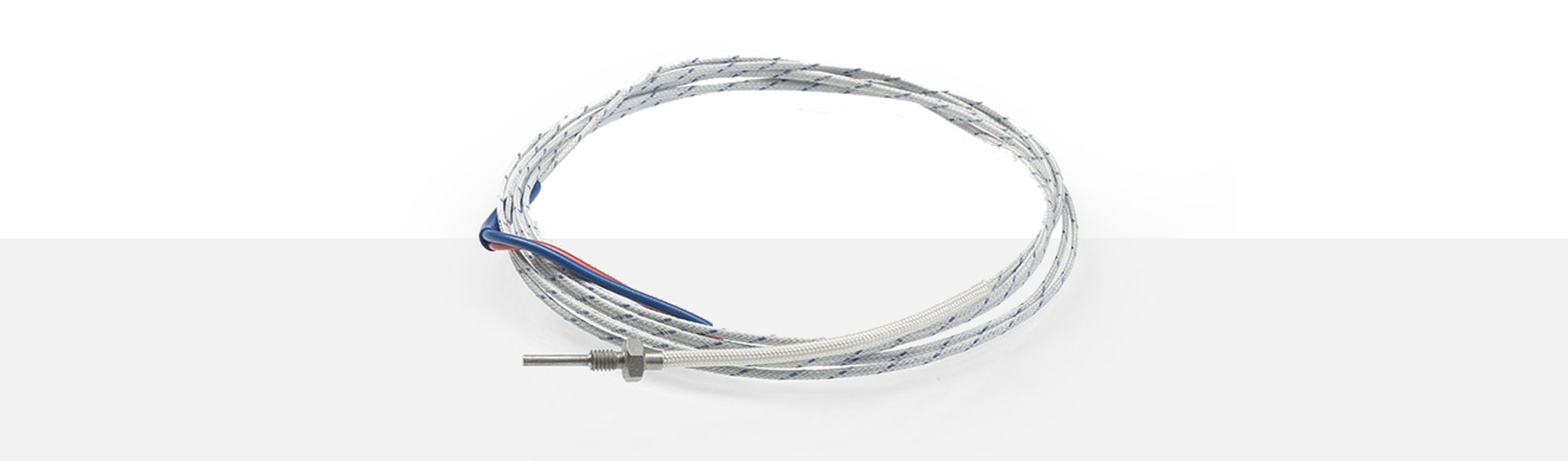

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différents diamètres et différentes tailles de filetage. Grâce à son petit diamètre du thermocouple, le TEF 31 a un temps de réponse rapide. Le TEF 31 a une clé de 7 ce qui permet de le visser sans problème dans la pièce à mesurer.
Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF 31. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2113765 | 2 x 0,22 mm² | max. jusqu'à + 400°C | env. 1,9 x 1,3 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200472 |
2 x 0,50 mm² |
- 40°C jusqu'à + 400°C | 2,0 x 1,2 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200458 | 2 x 0,50 mm² | max. jusqu'à + 250°C | 2,0 x 1,2 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Doubles fiches de raccordement pour thermocouples
| Type J | Mini double fiche mâle | Article n°2105183 |
| Mini double fiche femelle | Article n°1209140 | |
| Douille | Article n°1269363 |
| Type K | Mini double fiche mâle | Article n°2105186 |
| Mini double fiche femelle | Article n°2105188 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
