type TEF 37

Domaines d'applications

Les modèles de thermocouples dit "spéciaux" ont été principalement fabriqués selon les spécifications des clients.

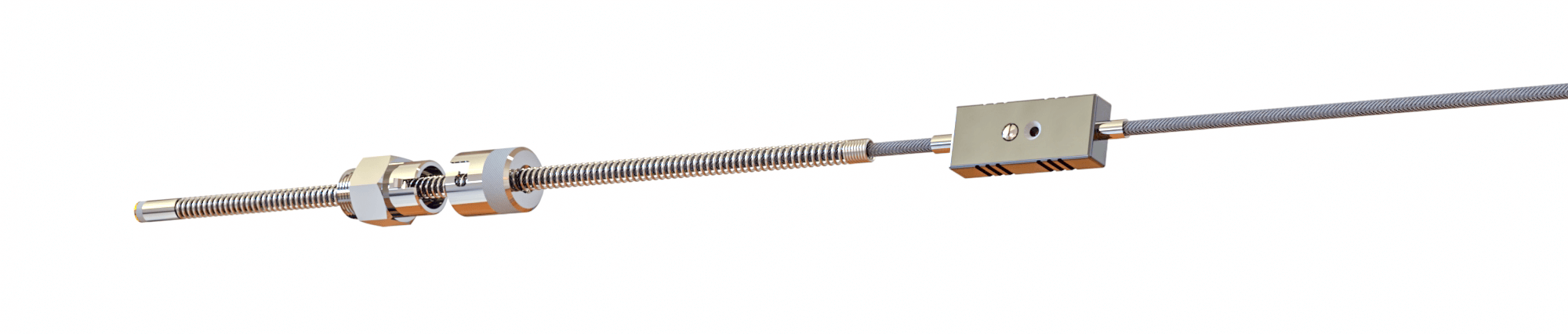

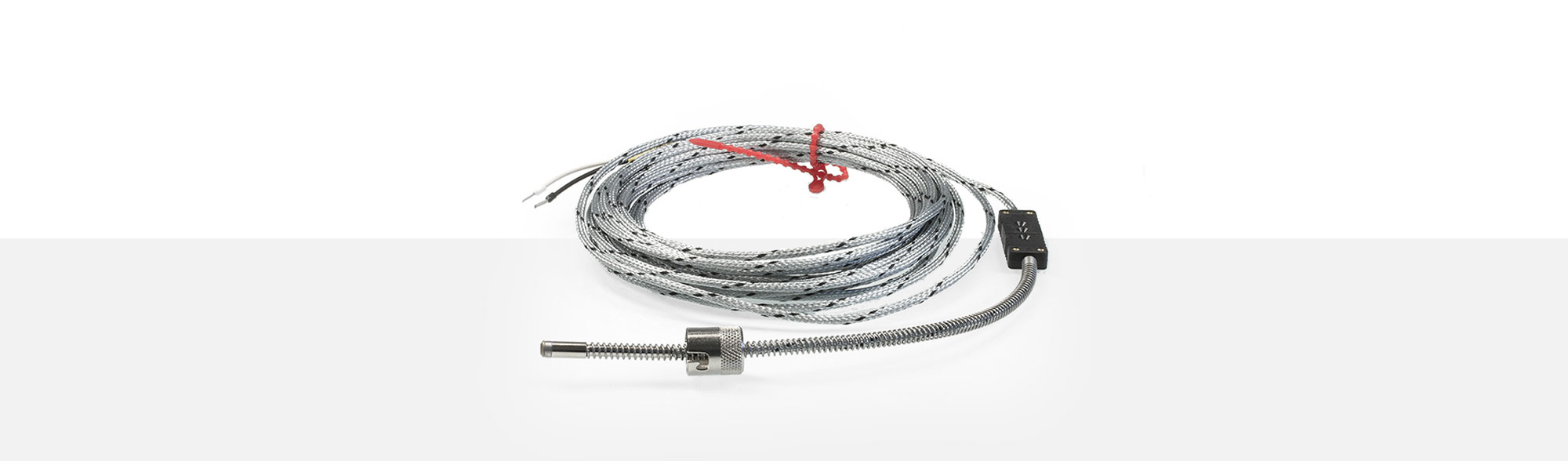

Les thermocouples à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Avec sa pointe à 110°, le thermocouple s'adapte parfaitement au trou de sonde. Le ressort standard de 200 mm est fabriqué en matériau 1.4310 et garantit une pression de contact optimale sur la pointe de la sonde. Entre la pointe du thermocouple en laiton et le manche de Ø 6 mm du TEF 4FF TI, est insérée une pièce rotative en titane qui permet d'interrompre le transfert de chaleur vers le manche. Il en résulte un thermocouple cylindrique très réactif. La douille à baïonnette a un ressort fileté de Ø 6 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille baïonnette est de 15 mm. Le câble de raccordement est composé de fils en soie de verre avec une tresse de protection en fils d'acier galvanisés. Le câble de raccordement se compose d'un câble de sonde de 190 mm de long et d'un câble de rallonge de 6500 mm de long, qui sont reliés par un connecteur à thermocouple miniature. À l'extrémité du câble de rallonge, il y a des extrémités libres de 70 mm avec des embouts de câble.

• Température d'utilisation : jusqu'à 400 °C
• Pointe de thermocouple :
  Ø 6 x 16,5 mm – 110°
• Simple ou double élément
• Thermocouple cylindrique réactif
• TEF 4 FF Ø 6 avec TI + rallonge = TEF 37
