SONDES À VISSER

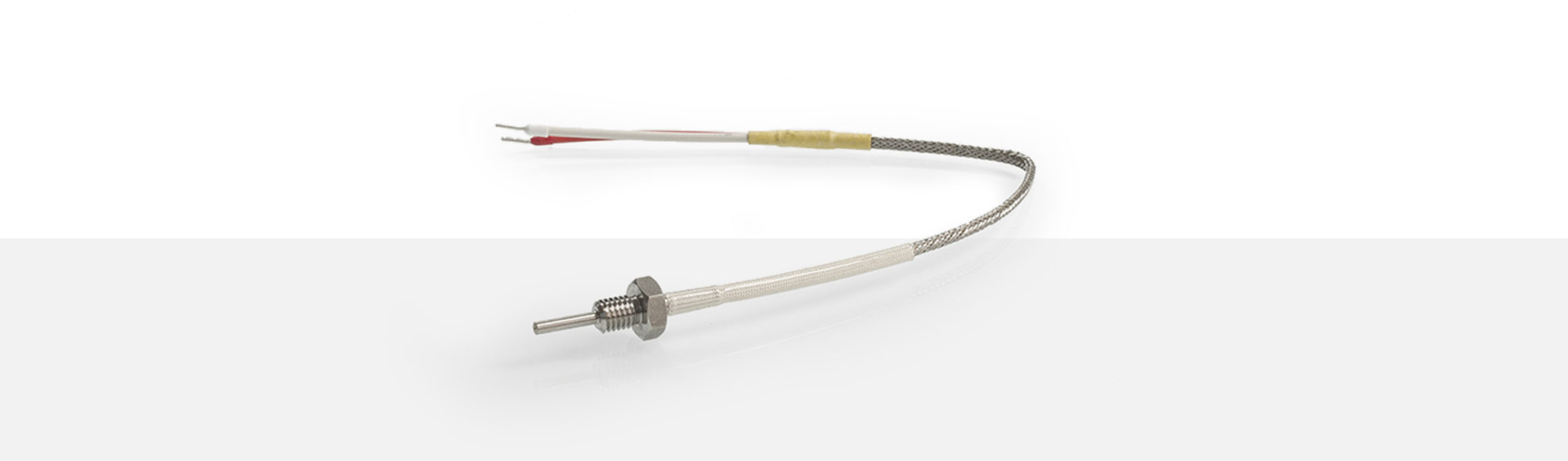

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La longueur de vissage de la sonde PWF 205 est de 25 mm. Au bout du tube plan Ø 3,0 x 15 mm se trouve le raccord fileté M8 x 10 mm avec une ouverture de clé de 13. La longueur totale est 25 mm. Une gaine en soie de verre spéciale avec une peinture résistante à la chaleur est utilisée comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 205. D'autres sont disponibles sur demande.
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
1308376 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 3,50 ± 0,15 mm |
1201352 | 2 x 0,38 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,45 x 1,95 mm |
Miniature - Fiches rondes avec connexion à visser
2-pôles | Fiche mâle | T3200 | Article n°1200716 |
Fiche femelle | T3201 | Article n°1200721 |
3-pôles | Fiche mâle | T3260 | Article n°1201415 |
Fiche femelle | T3261 | Article n°1200722 |
4-pôles | Fiche mâle | T3300 | Article n°1103624 |
Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
3-pôles | Fiche mâle | T3079 | Article n°1103631 |
Fiche femelle | T3080 | Article n°1200749 |
5-pôles | Fiche mâle | T3083 | Article n°1103635 |
Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
3-pôles | Fiche mâle | T3008 | Article n°1103627 |
5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
Lemo | Ø max. câble en mm | ||||
Taille | 0S | 1S | 2S | 3S | |
Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
Socle de montage | |||||
Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
