SONDES À VISSER

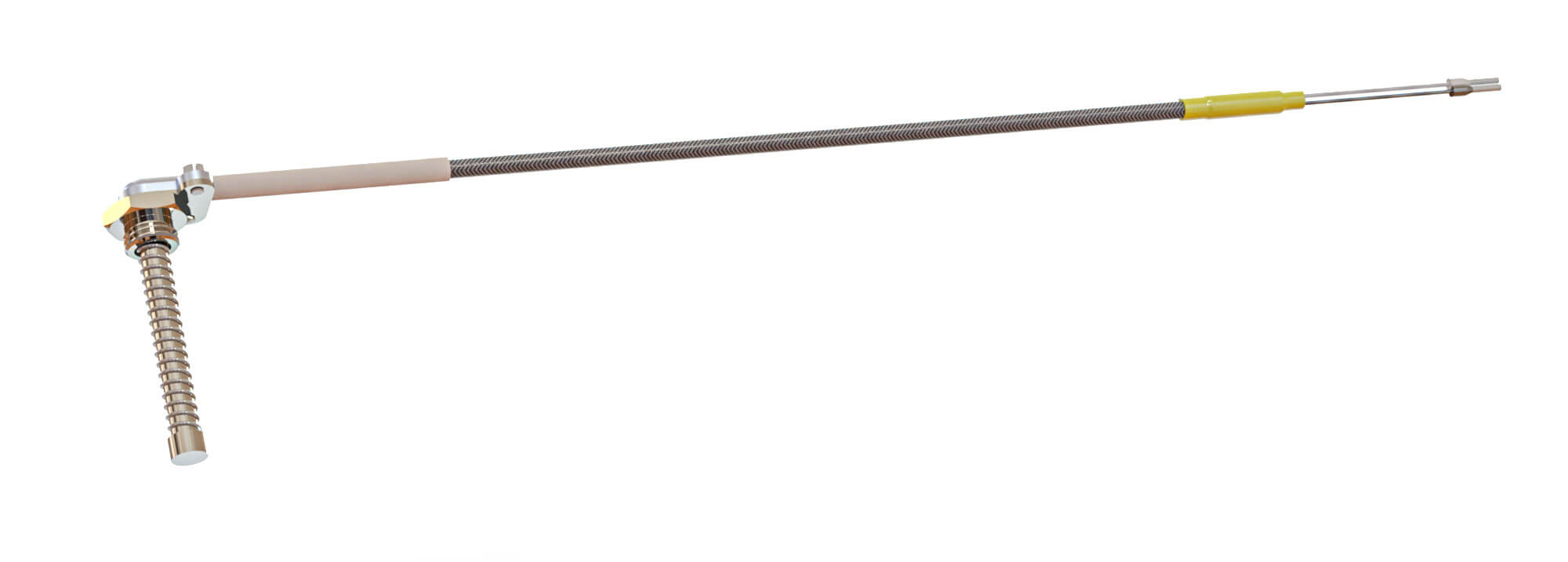

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. Les dimensions du capteur de température type TEF 99 sont Ø 8 x 5/60 mm avec une bague de serrage Ø 8 x 40 mm et un raccord à vis M12 x 1. Le raccord a une longueur de filetage de 9 mm et une ouverture de clé de 17. Une gaine en soie de verre de 60 mm est utilisée comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

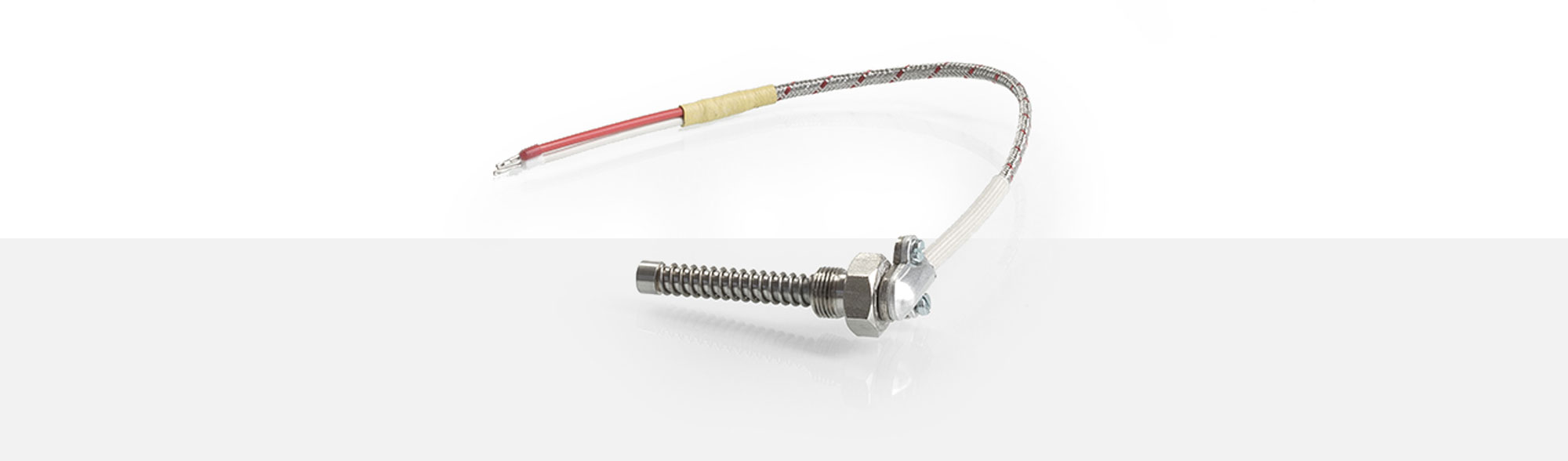

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 99. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1308376 | 2 x 0,22 mm² Cuivre étamé |
-50°C jusqu'à + 350°C | 3,50 ± 0,15 mm |
| 1298296 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,80 ± 0,05 mm |
| 1258824 | 2 x 0,25 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,30 ± 0,10 mm |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
| 1311552 | 6 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 4,00 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
