SONDES À VISSER

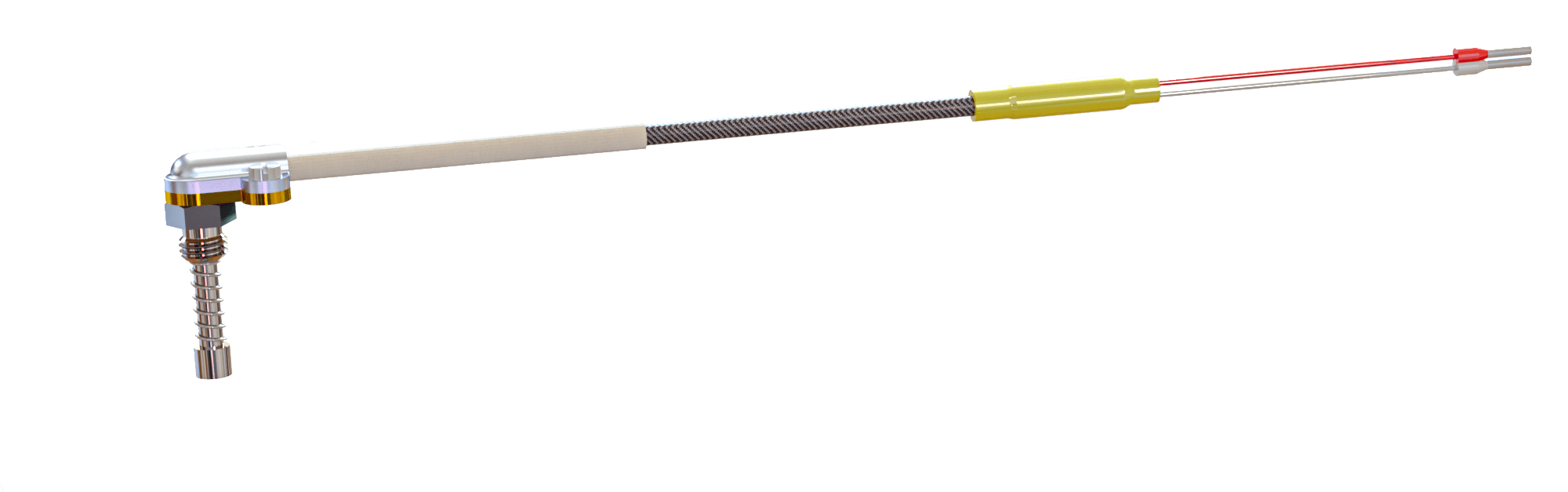

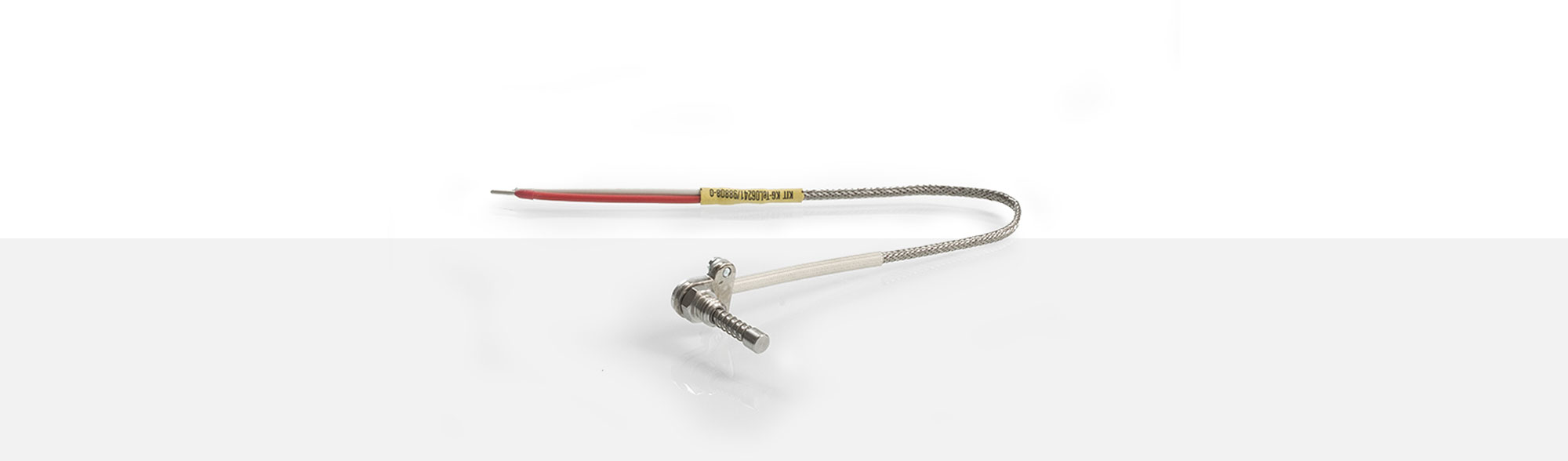

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. Aux endroits avec un espace limité et sans possibilité d'utiliser un câble droit, le TEF 74 avec sa sortie en angle droit constitue une alternative. La pointe Ø 6 x 5 mm du thermocouple est vissée dans l'outil sous pression de ressort avec l'aide d'un raccord M8. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 74. D'autres sont disponibles sur demande.
Article | Section transversale | Température d'utilisation | Diamètre extérieur |
1308376 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 3,50 ± 0,15 mm |
1258824 | 2 x 0,25 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,30 ± 0,10 mm |
1201352 | 2 x 0,38 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,45 x 1,95 mm |
1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
2-pôles | Fiche mâle | T3200 | Article n°1200716 |
Fiche femelle | T3201 | Article n°1200721 |
3-pôles | Fiche mâle | T3260 | Article n°1201415 |
Fiche femelle | T3261 | Article n°1200722 |
4-pôles | Fiche mâle | T3300 | Article n°1103624 |
Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
3-pôles | Fiche mâle | T3079 | Article n°1103631 |
Fiche femelle | T3080 | Article n°1200749 |
5-pôles | Fiche mâle | T3083 | Article n°1103635 |
Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
3-pôles | Fiche mâle | T3008 | Article n°1103627 |
5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
Lemo | Ø max. câble en mm | ||||
Taille | 0S | 1S | 2S | 3S | |
Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
Socle de montage | |||||
Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
