THERMOCOUPLES À BAÏONNETTE

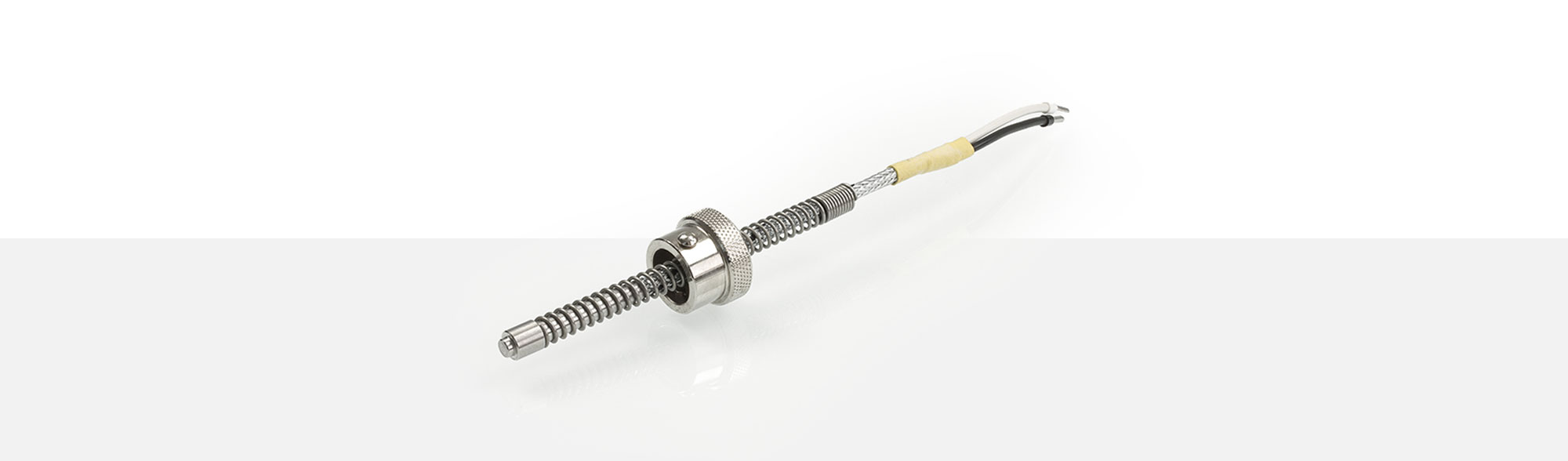

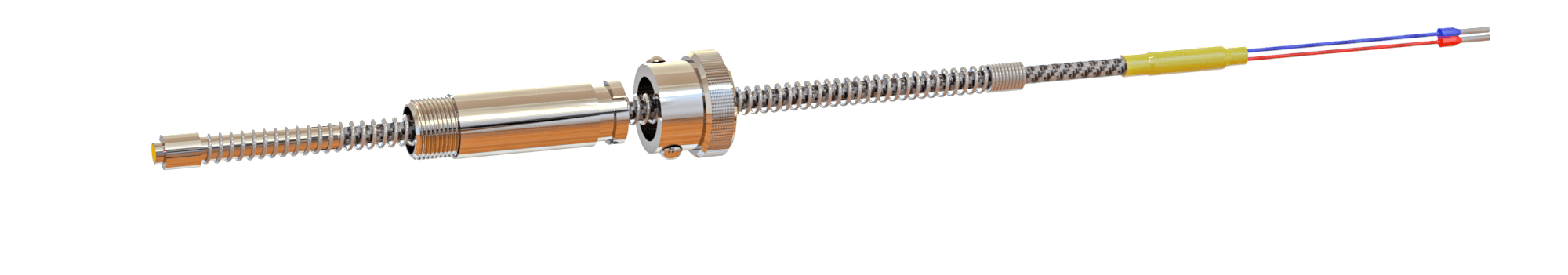

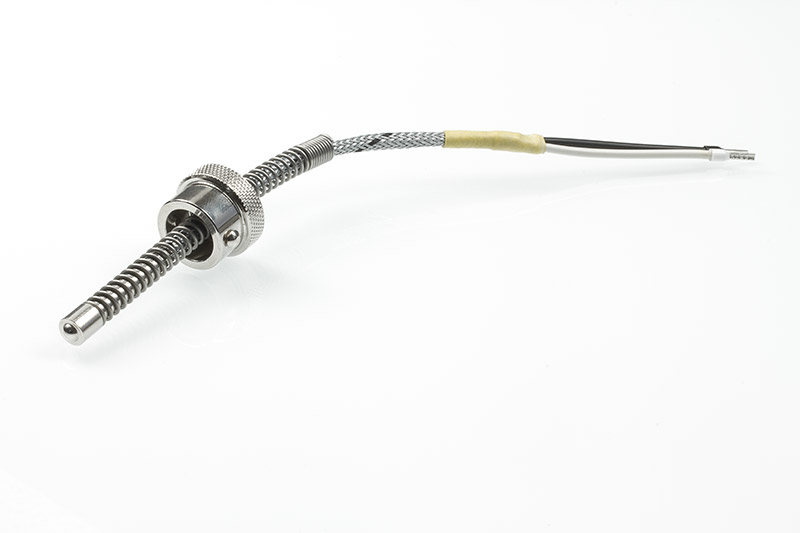

Les thermocouples à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Grâce à sa surface de mesure plane, ce thermocouple convient parfaitement pour mesurer la température sur des surfaces planes dans les moules. Le ressort standard de 5 x 200 mm est fabriqué en matériau 1.4310 et garantit une pression optimale sur la pointe du thermocouple. La douille a un filet de ressort de 8 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est 15mm et la distance entre les broches est de 13 mm. Le branchement est composé de fils isolés en soie de verre avec une tresse de protection en fils d'acier nickelé.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 11. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis N11
Raccord à vis N11
M14 x 1,5 x 25 mm
| Article | 1302965 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 15 mm |
| Diamètre intérieur | 11 mm |
| Matériau | Acier nickelé |
| Rainure pour broches | Ø 13 x 3,5 mm |
Raccord à vis N11
M14 x 1,5 x 50 mm
| Article | 1204424 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 50 mm |
| Diamètre du manche | 15 mm |
| Diamètre intérieur | 11 mm |
| Matériau | Acier nickelé |
| Rainure pour broches | Ø 13 x 3,5 mm |
Raccord à vis N11
M14 x 1,5 x 100 mm
| Article | 1205906 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 100 mm |
| Diamètre du manche | 15 mm |
| Diamètre intérieur | 11 mm |
| Matériau | Acier nickelé |
| Rainure pour broches | Ø 13 x 3,5 mm |
Exemple de réalisation
