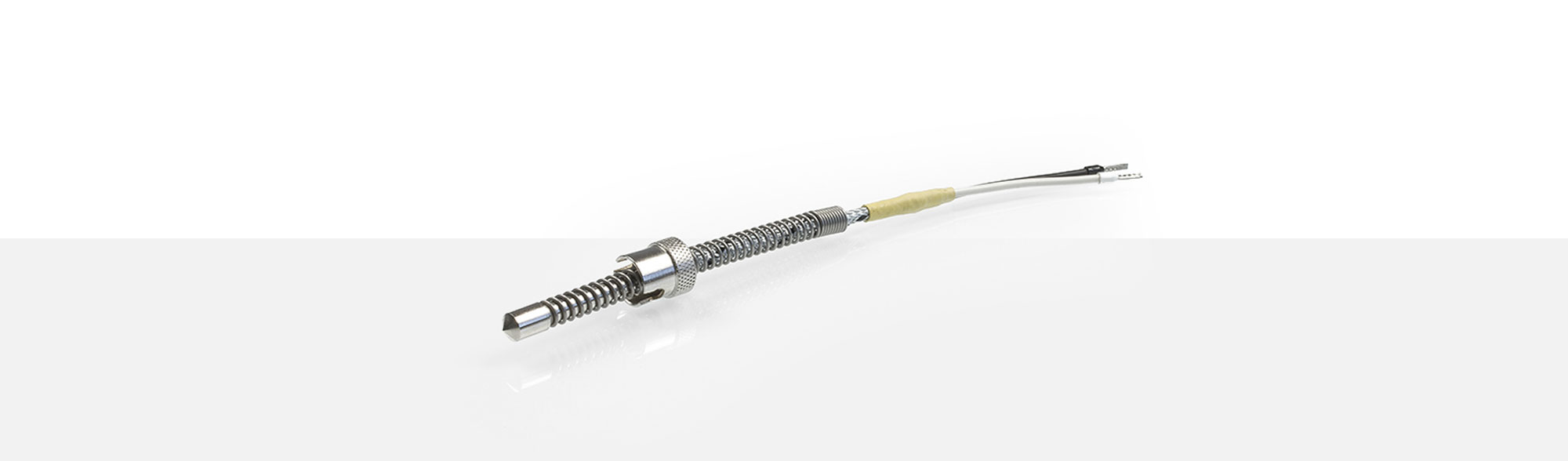

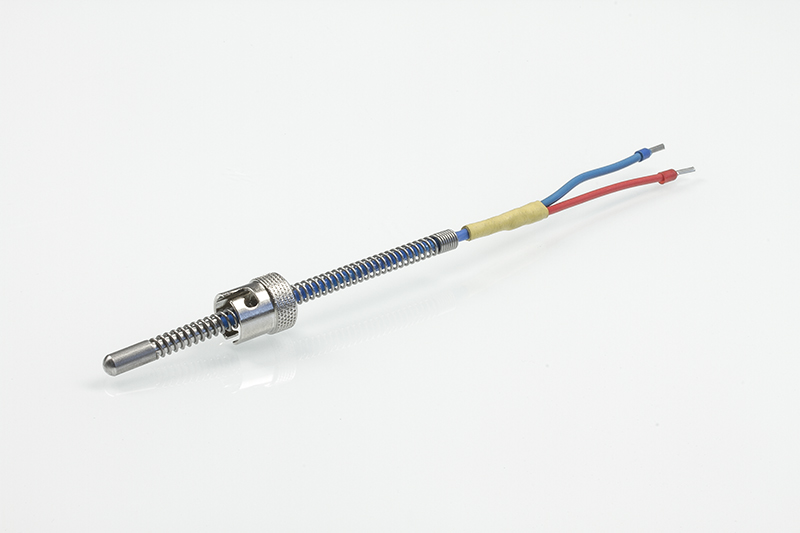

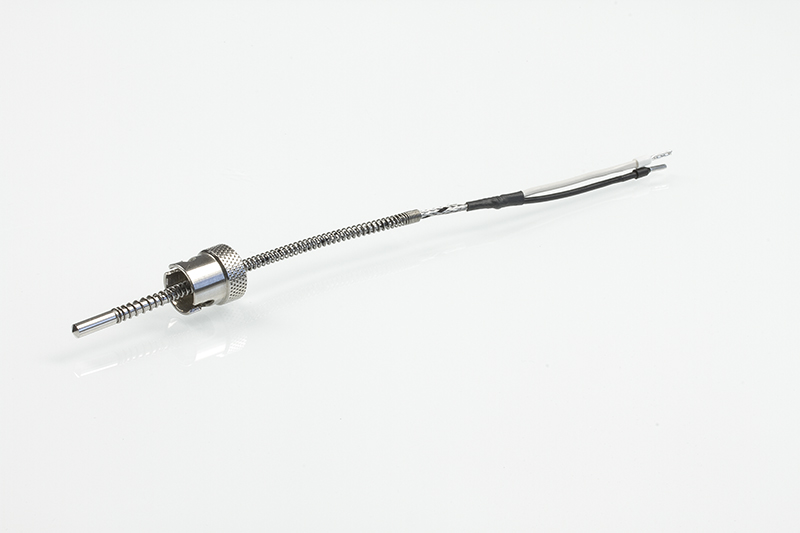

THERMOCOUPLES À BAÏONNETTE

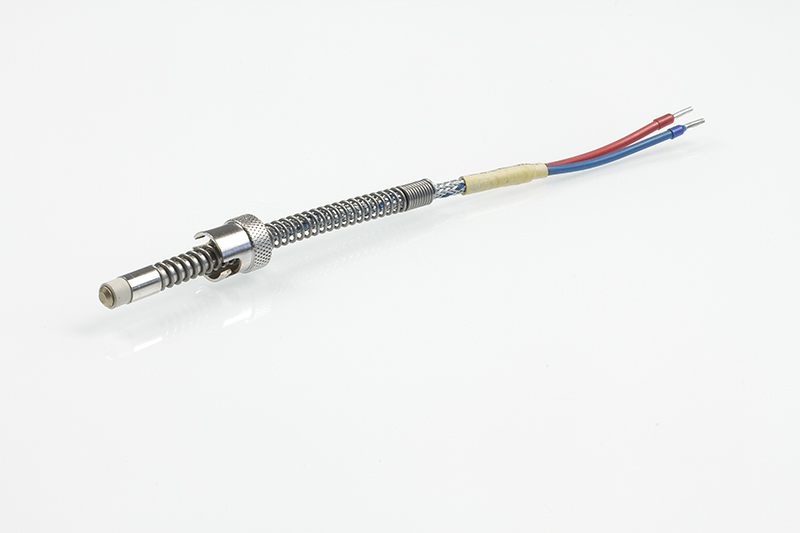

Les thermocouples à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Avec sa pointe à 110°, le thermocouple s'adapte parfaitement au trou de sonde. Le ressort standard de 200 mm est fabriqué du matériau 1.4310 et garantit une pression de contact optimale sur la pointe du thermocouple. La douille a un filet de ressort de 8 mm ou 6 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 12,3 mm. Le branchement est composé de fils isolés en soie de verre avec une tresse de protection en fils d'acier nickelé.

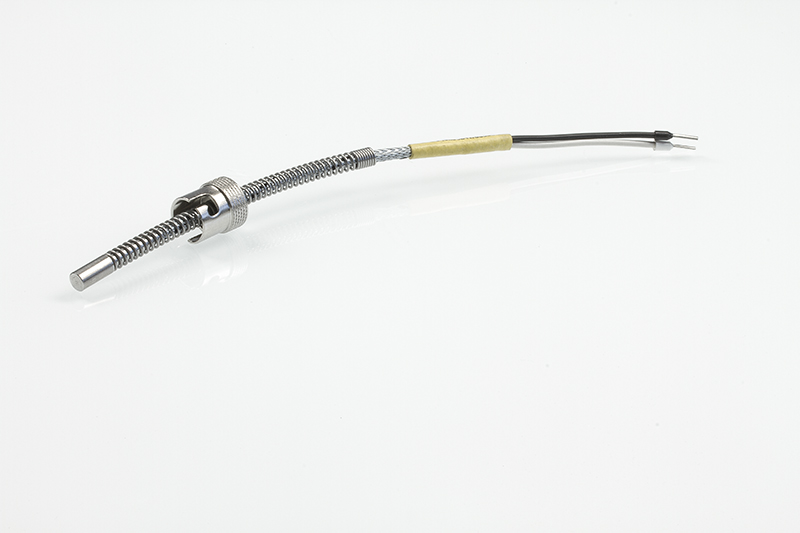

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 16 Ø 6 mm. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 2239028 | 2 x 0,35 mm² | - 50°C jusqu'à + 650°C | env. 3,40 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |

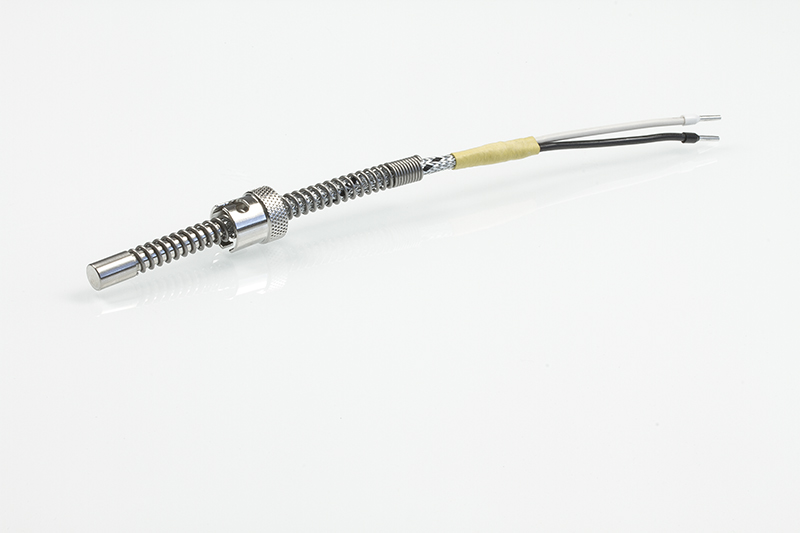

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 16 Ø 8 mm. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |

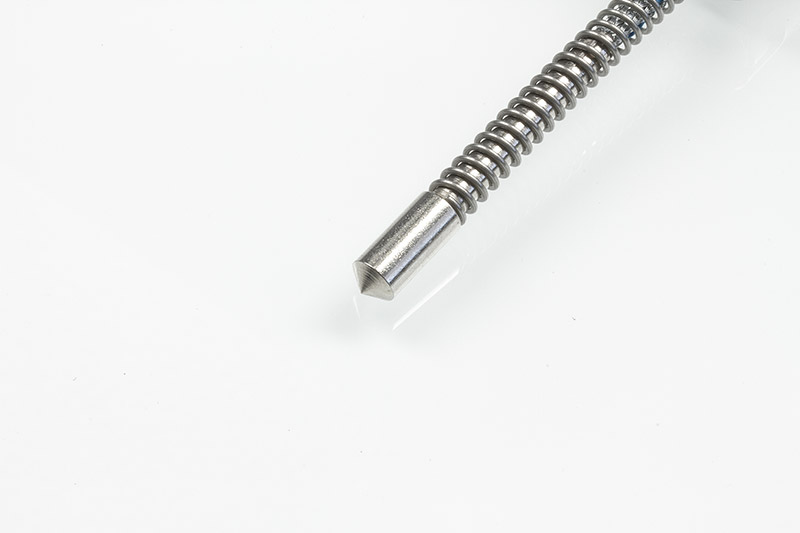

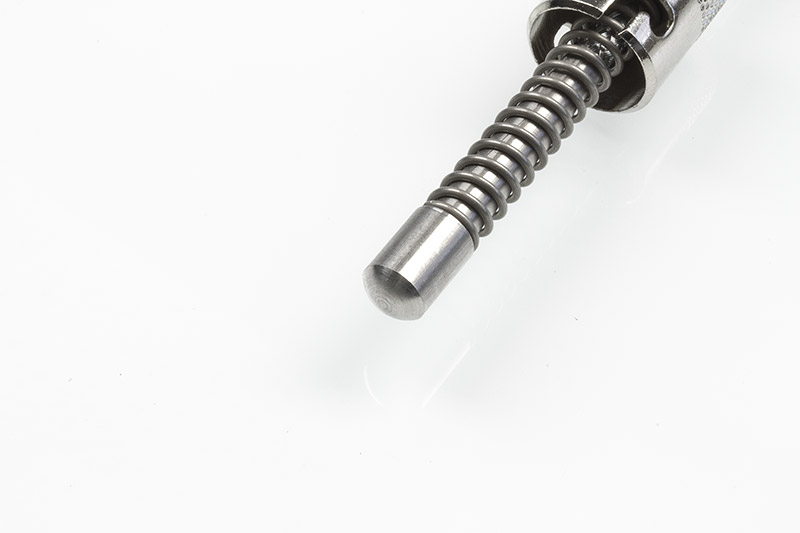

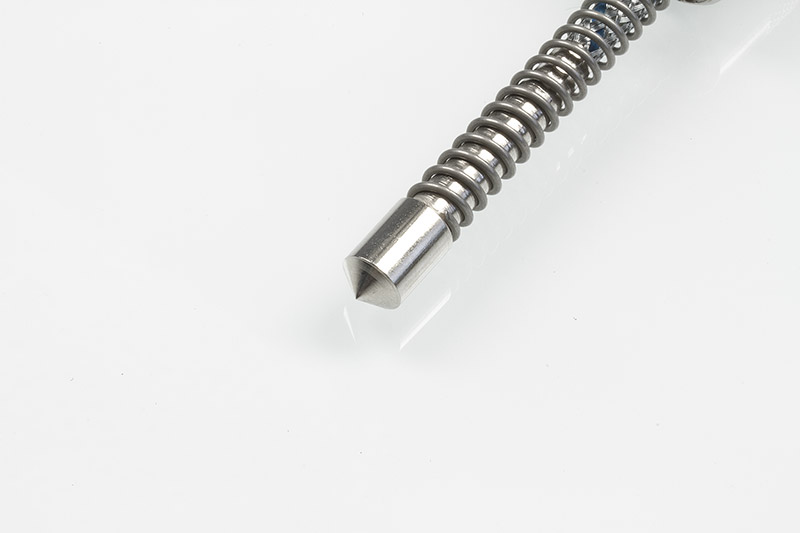

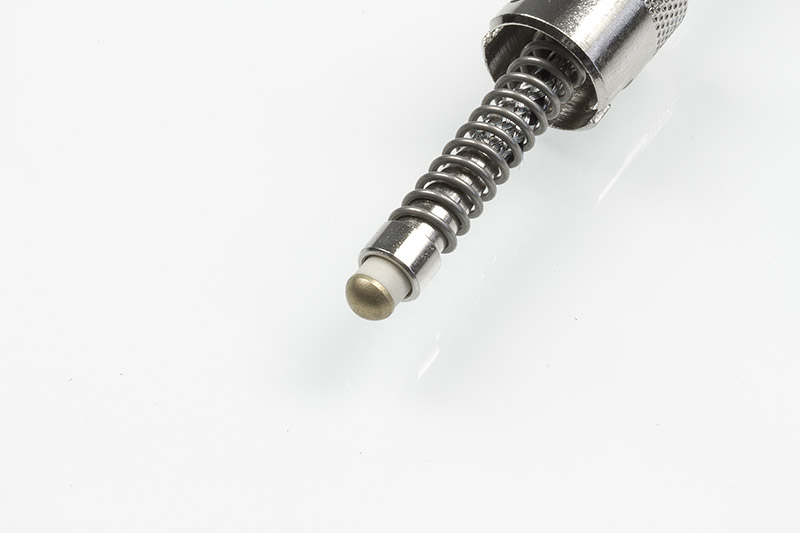

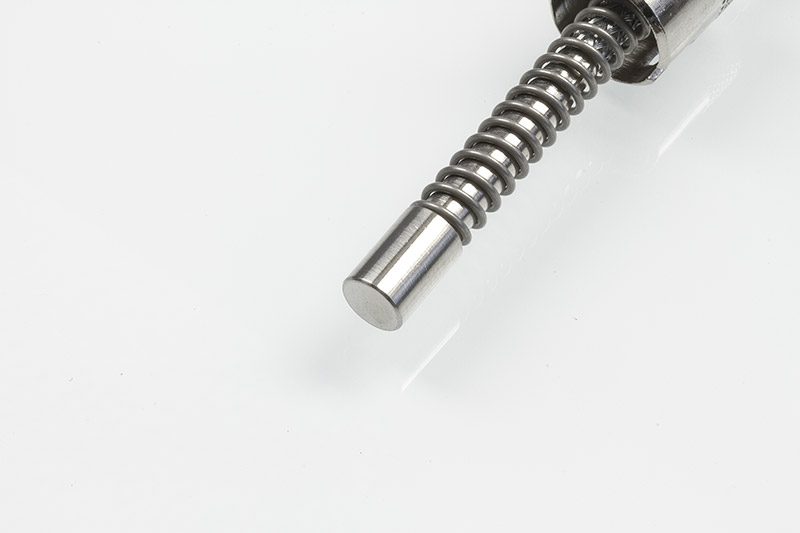

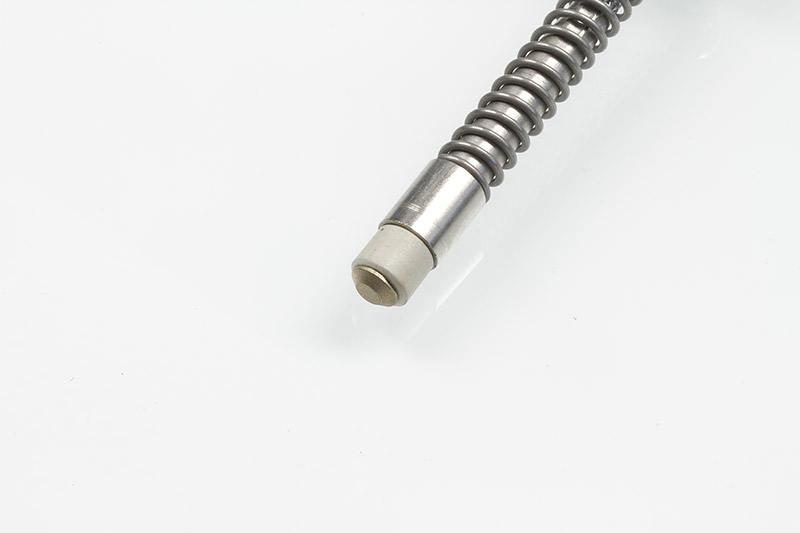

Pointes du thermocouple
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Douilles de protection à visser
Les douilles de protection à visser permettent de remplacer le thermocouple sans vider le système. Ils sont usinés dans un matériau plein dans notre atelier d'outillage.
Douille de protection à visser
| Matériau | Inox 1.4301 |
| Thermocouples | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Douille de protection à visser
| Matériau | Laiton MS58 |
| Thermocouples | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Raccords à vis N16
Raccord à vis N16
M10 x 1 x 100 mm
| Article | 1208009 |
| Filetage | M10 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 7mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N16
M12
| Article | 1204425 |
| Filetage | M12 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 8,5 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N16
M12 x 1
| Article | 1205027 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 25 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 8,5 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |

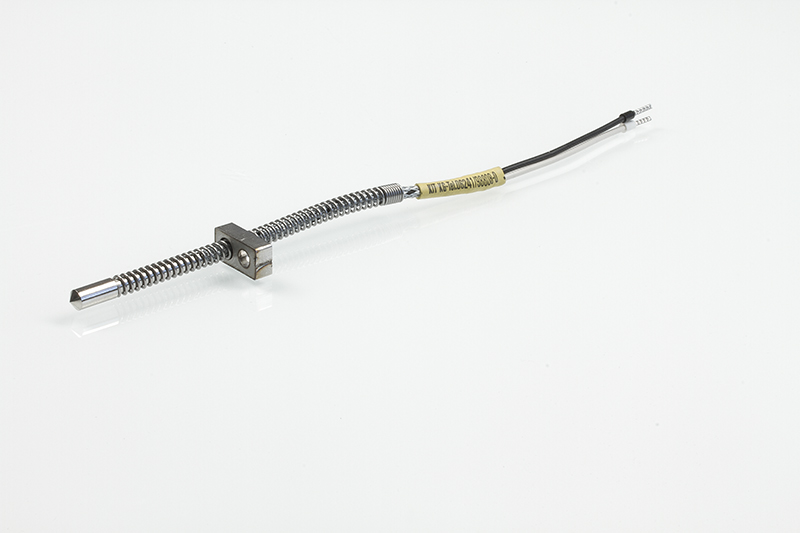

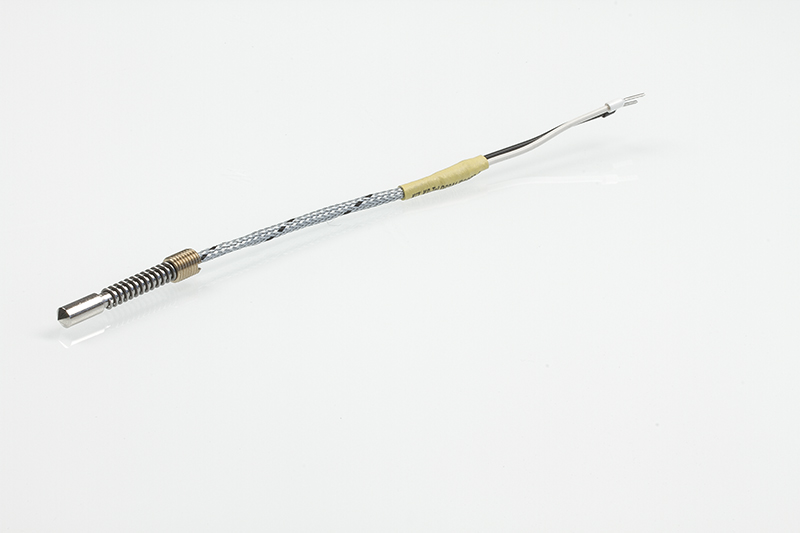

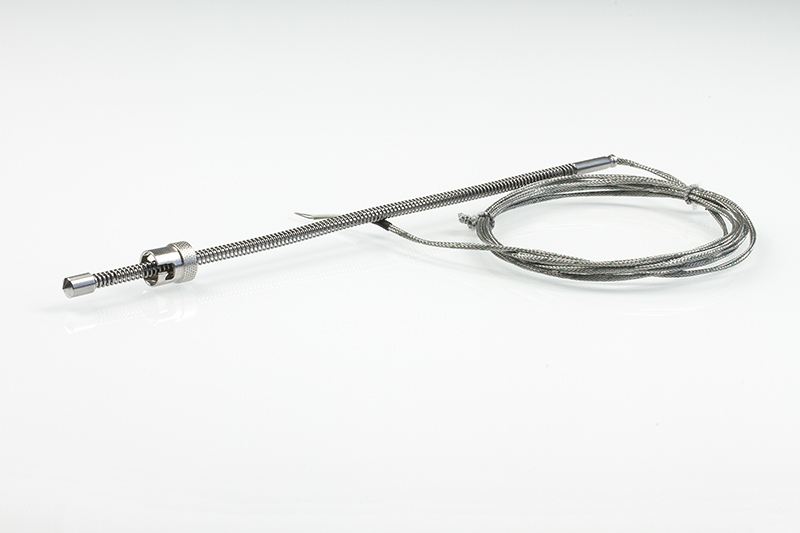

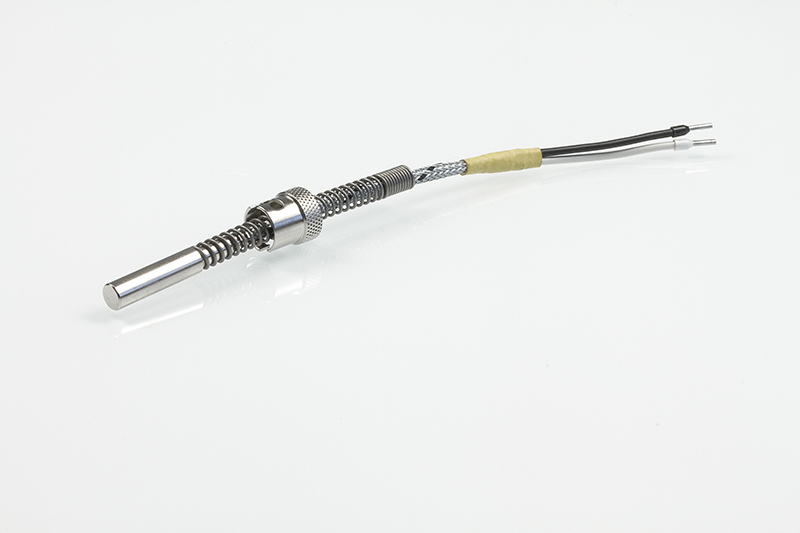

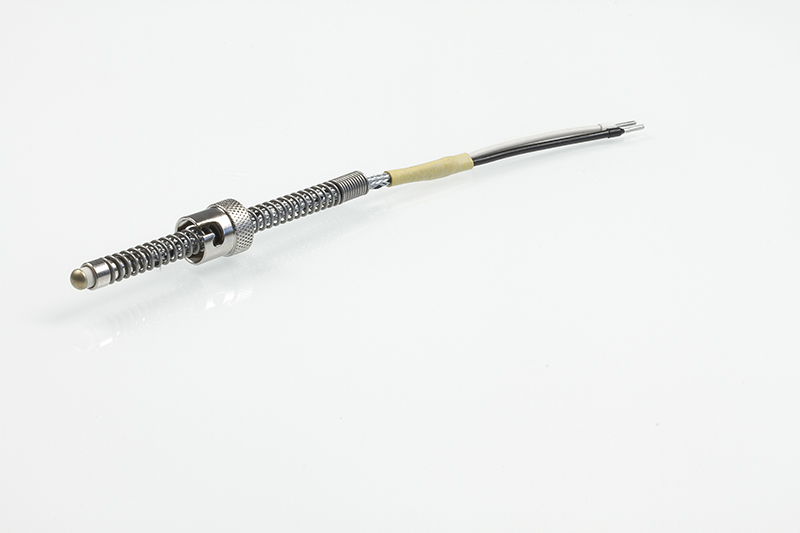

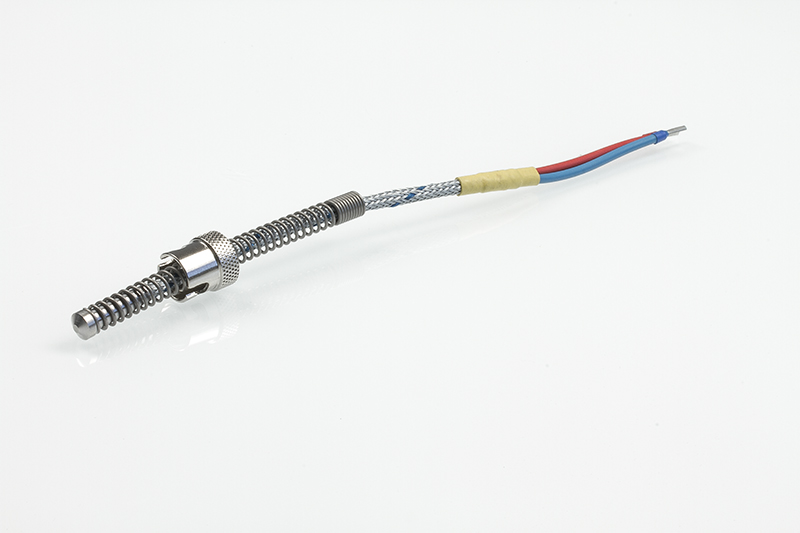

Exemples de réalisations
