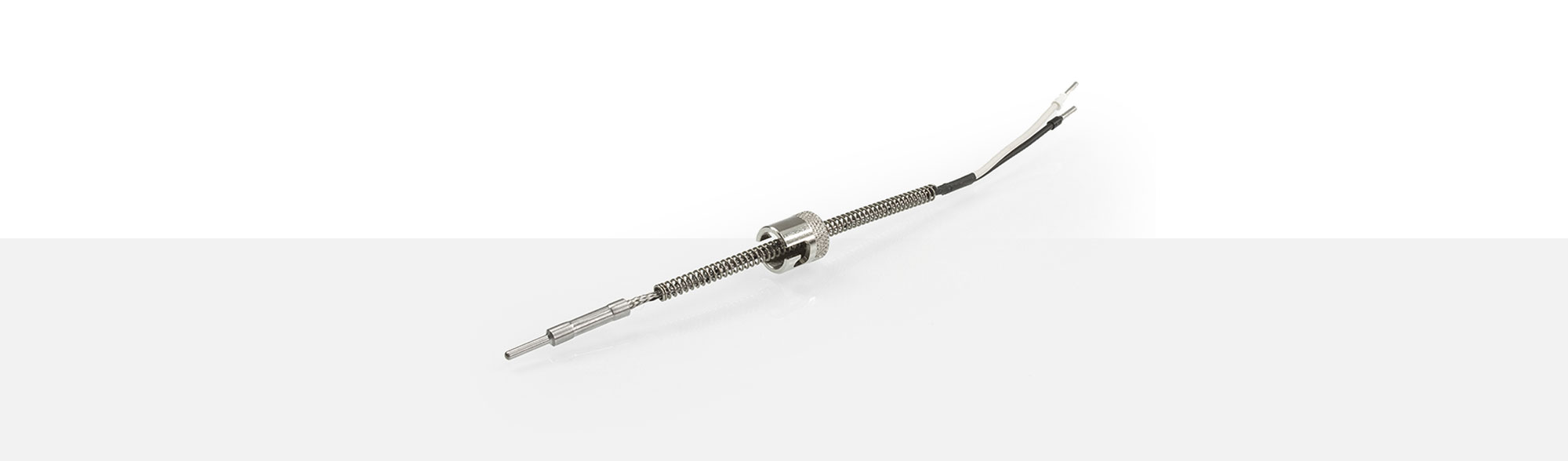

THERMOCOUPLES À BAÏONNETTE

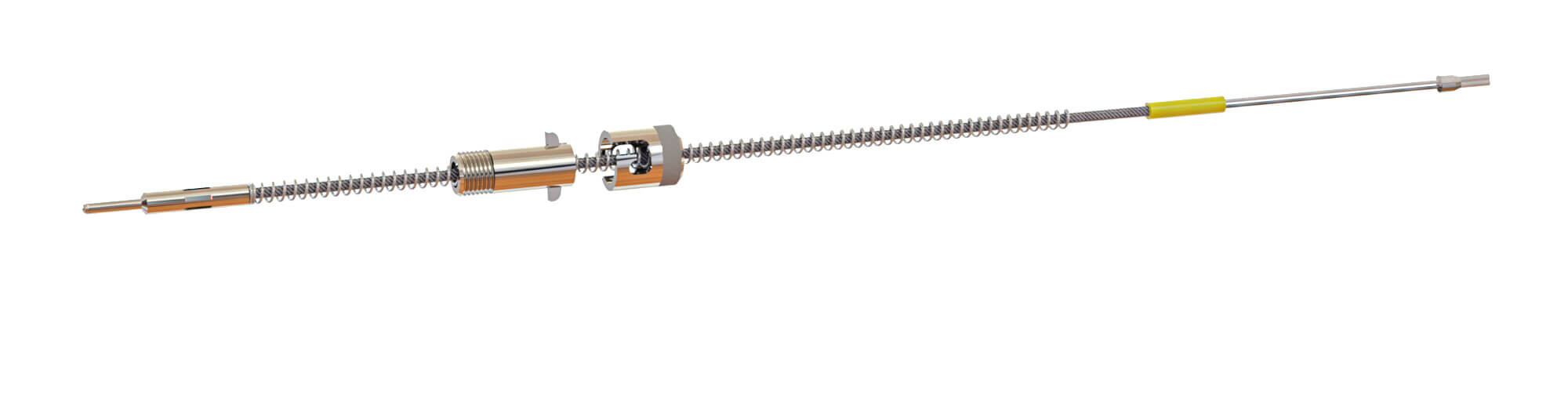

Les thermocouples à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. La forme arrondie de la pointe du thermocouple s'adapte avec le trou de sonde. Le ressort standard de Ø 5 x 20 mm en matériau 1.4310. possèdent deux spires à ses extrémités garantissant une pression de contact optimale sur la pointe du thermocouple. La douille à baïonnette possède un filetage de 5 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 10,5 mm et l'épaisseur de la paroi de 1,75 mm. Le branchement est composé de fils isolés en soie de verre avec une tresse de protection en fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 5R. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1312115 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1327235 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis N5/N6
Raccord à vis N5/N6
M10 x 1 x 28 mm
| Article | 2110750 |
| Filetage | M10 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/6
M10 x 28 mm
| Article | 2110749 |
| Filetage | M10 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
M12 x 28 mm
| Article | 2110753 |
| Filetage | M12 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
M12 x 1 x 28 mm
| Article | 2110754 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
M14 x 28 mm
| Article | 2110751 |
| Filetage | M14 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
M14 x 1,5 x 28 mm
| Article | 2110752 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Clé | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
G 1/4" x 28 mm
| Article | 2110756 |
| Filetage | G 1/4" |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
1/8-NPT x 28 mm
| Article | 2110748 |
| Filetage | 1/8-NPT-27 |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 14 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N5/N6
G 3/8" x 28 mm
| Article | 2110755 |
| Filetage | M 3/8" |
| Longueur du filetage | 10 mm |
| Longueur totale | 28 mm |
| Diamètre | 18 |
| Diamètre du manche | 10,3 mm |
| Diamètre intérieur | 6,3 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |

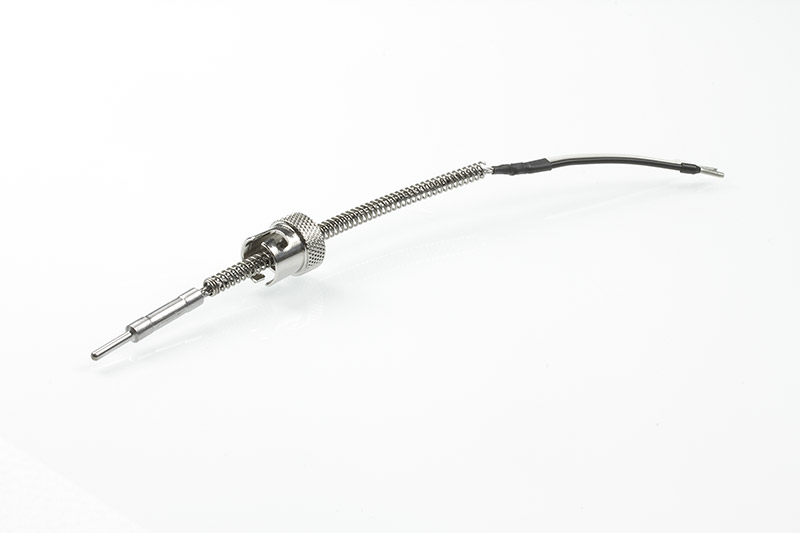

Exemple de réalisation
