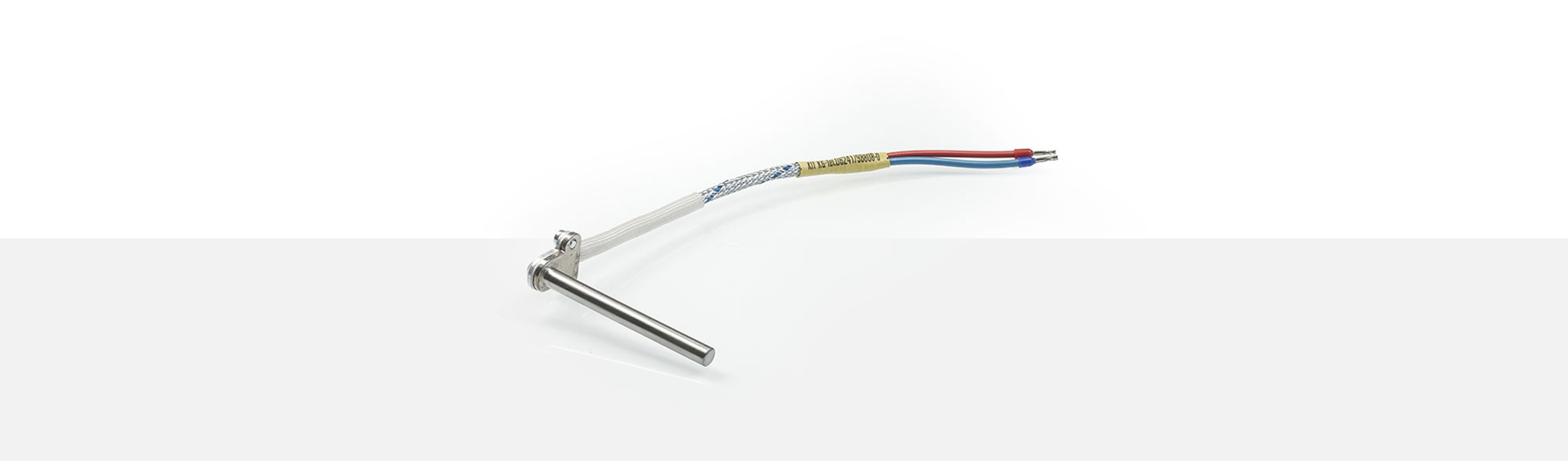

THERMOCOUPLES À EMMANCHER
Les thermocouples à emmancher trouvent leur application dans presque tous les domaines possibles de la mesure de température. Ils sont fabriqués en version droite ou à angle droit. Pour la fixation, on dispose, selon le modèle, de raccords à compression, de vis, de pattes et de bagues de butée. La protection anti-courbure peut être choisie selon les besoins. En standard, on utilise des ressorts ou des gaines en soie de verre spéciaux avec un vernis résistant à la chaleur jusqu'à 400°C. Selon le domaine d'application, des câbles thermiques et de compensation en soie de verre PVC-PFA et en soie de verre avec tresse métallique sont utilisés.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 1. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2100238 | 4 x 0,22 mm² | - 50°C jusqu'à + 200°C | 3,00 mm |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1320956 | 2 x 0,22 mm² | jusqu'à + 180°C | env. 3,90 mm |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200461 | 2 x 0,75 mm² | - 55°C jusqu'à + 180°C | 4,0 x 2,3 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |

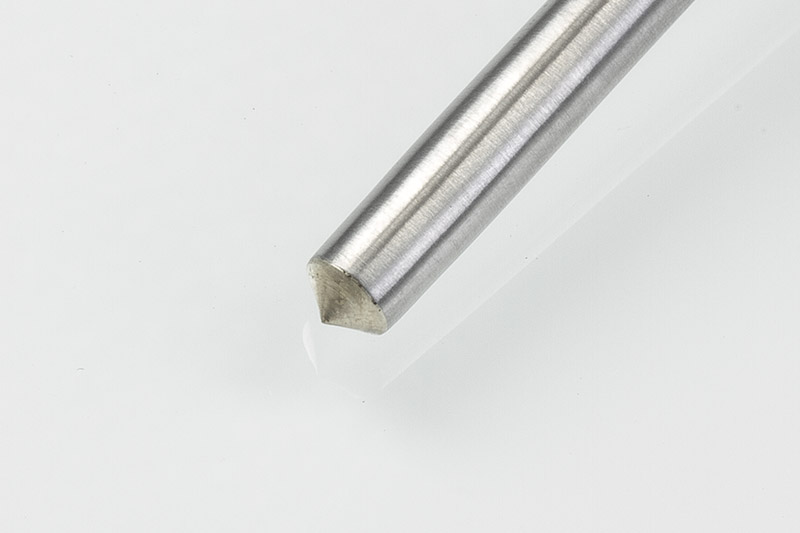

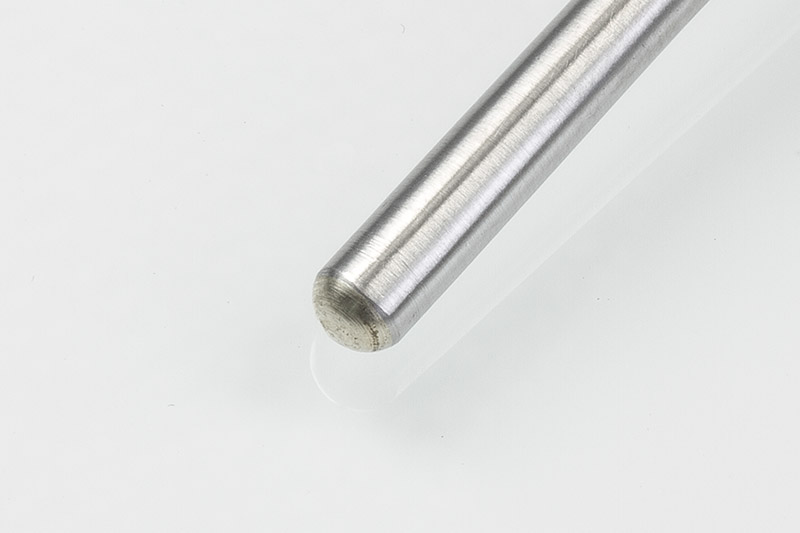

Pointes du thermocouple
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à compression
Le raccord à compression peut être réglé de manière variable sur le tube de la sonde. Il constitue une connexion sûre et étanche. La facilité de montage et de démontage du thermocouple est également un avantage. Des versions sont disponibles dans différents matériaux, filetages et pour différents diamètres.
Raccord à compression M10 x 100
| Article | 1358666 |
| Filetage | M10 x 100 |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 12 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression M10 x 100
| Article | 1216718 |
| Filetage | M10 x 100 |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |
Raccord à compression G1/8"
| Article | 1364567 |
| Filetage | G1/8" |
| Longueur du filetage | 8 mm |
| Longueur totale | env. 33 mm |
| Clé de l'écrou | 14 |
| Diamètre intérieur | 6,2 mm |
| Joint d'étanchéité | Ø 6,2 mm |
| Matériau | Acier nickelé |

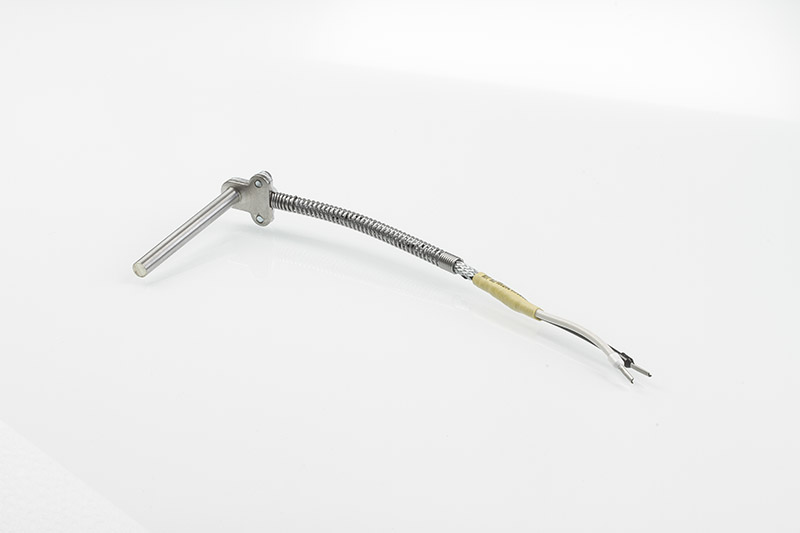

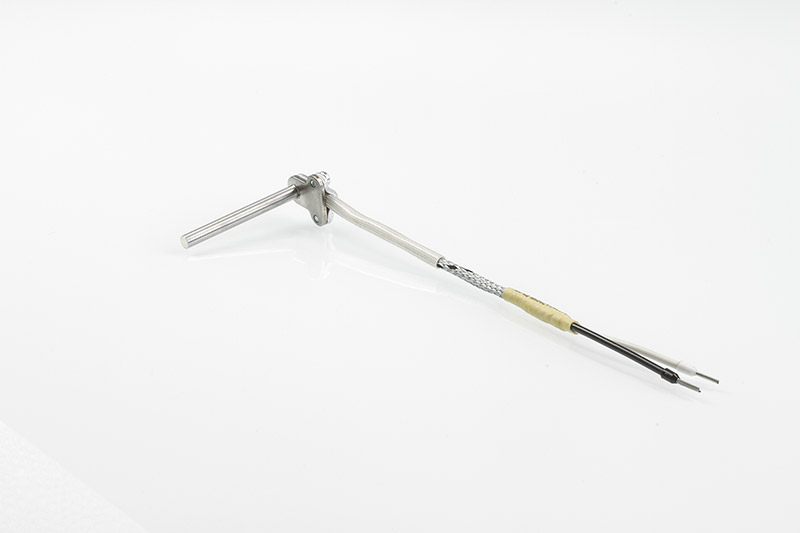

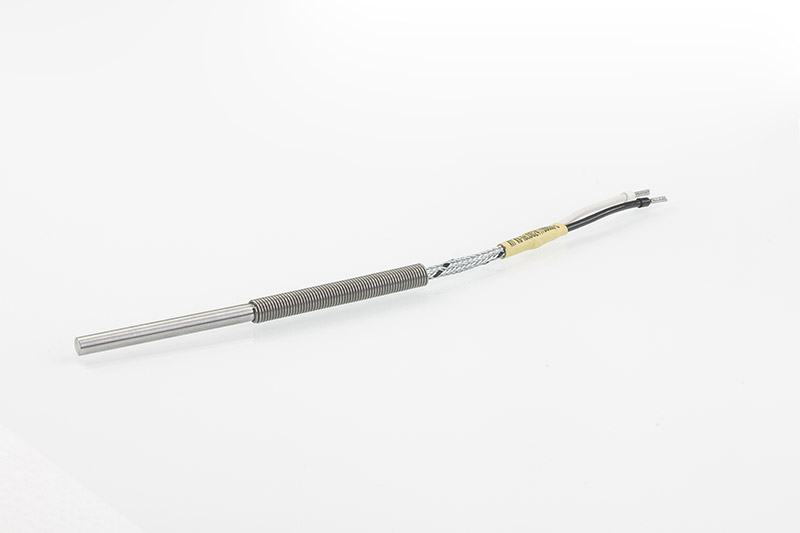

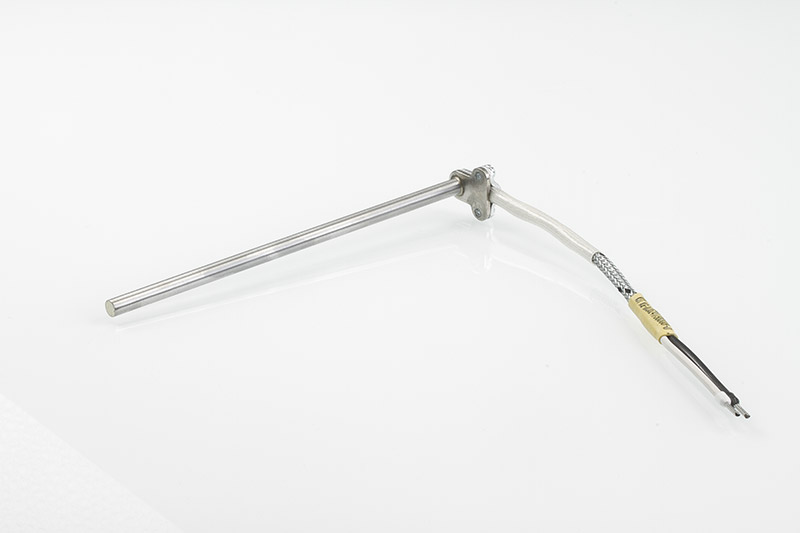

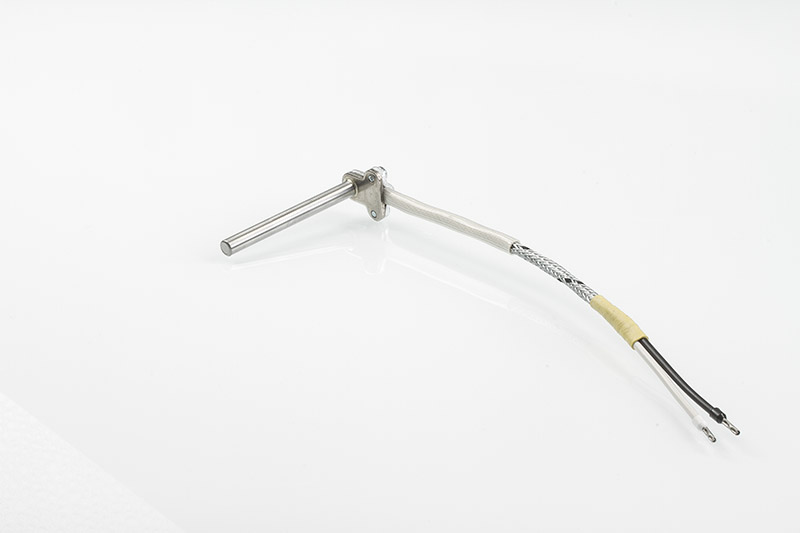

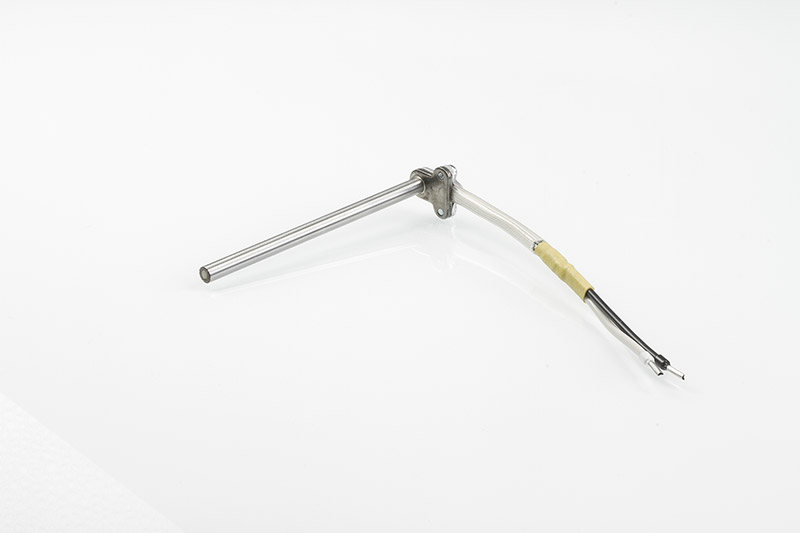

Exemples de réalisations
