THERMOCOUPLES À EMMANCHER

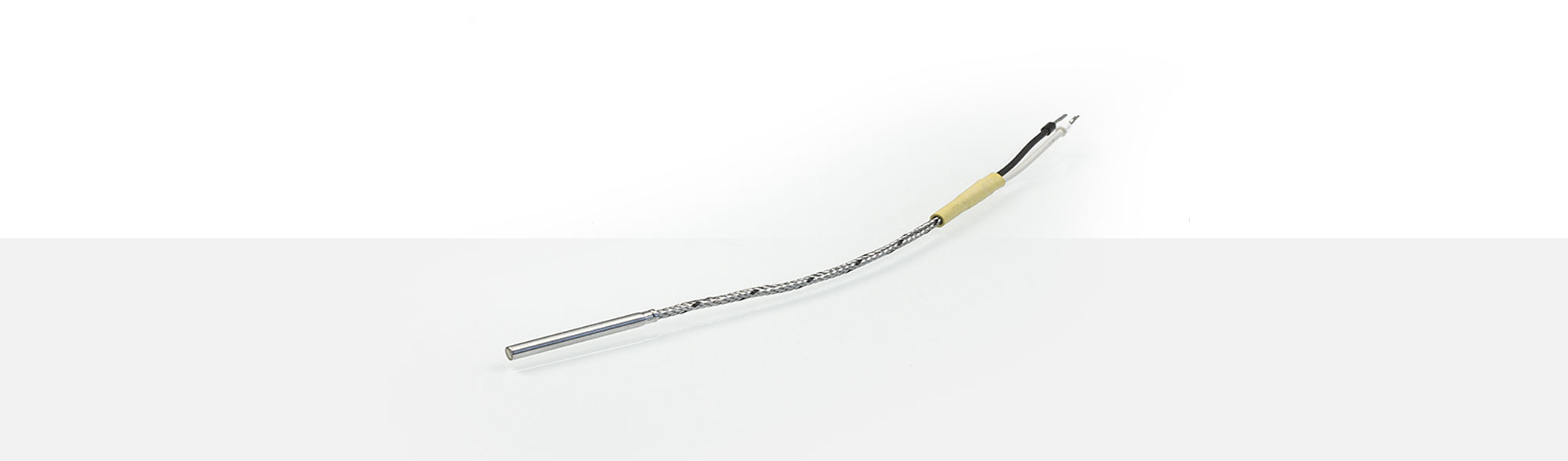

Les thermocouples à emmancher trouvent leur application dans presque tous les domaines possibles de la mesure de température. Le TEF 61 a une sortie de câble droite et est disponible avec différents matériaux de tubes de protection, longueurs et diamètres. Le passage du câble de compensation au tube de protection est déchargé de traction. Selon le domaine d'application, on utilise des câbles thermiques et de compensation en soie de verre PVC-PFA et en soie de verre avec tresse métallique.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 61. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1312115 | 2 x 0,095 mm² | - 50°C jusqu'à +400°C | env. 2,60 x 1,80 mm |
| 2029278 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 2,10 mm |
| 1334003 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | env. 2,40 mm ± 0,2 mm |
| 2102578 | 2 x 0,22 mm² | - 40°C jusqu'à + 200°C | env. 3,00 mm |
| 2100238 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | 3,00 mm |
| 1346358 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 400°C | env. 3,10 mm |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 2051568 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1231037 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,90 mm |
| 2239028 | 2 x 0,35 mm² | - 50°C jusqu'à + 650°C | env. 3,40 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1327235 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
| 1320956 | 2 x 0,22 mm² | jusqu'à +180 °C | env. 3,90 mm |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200472 | 2 x 0,50 mm² | - 40°C jusqu'à + 400°C | 2,0 x 1,2 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 2006830 | 2 x 0,22 mm² | - 100°C jusqu'à + 200°C | env. 3,20 mm |
| 1299314 | 2 x 0,22 mm² | - 50°C jusqu'à + 600°C | env. 3,30 mm |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1338483 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,50 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
| 1345033 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 205°C | 2,80 mm ± 0,10 mm |
| 1330509 | 2 x 0,22 mm² + 1,00 mm² (terre) |
- 50°C jusqu'à + 300°C | env. 3,40 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 2036320 | 2 x 0,25 mm² | - 65°C jusqu'à + 200°C | env. 2,30 mm |
| 1200458 | 2 x 0,50 mm² | max. jusqu'à + 250°C | 2,0 x 1,2 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
