THERMOCOUPLES À EMMANCHER

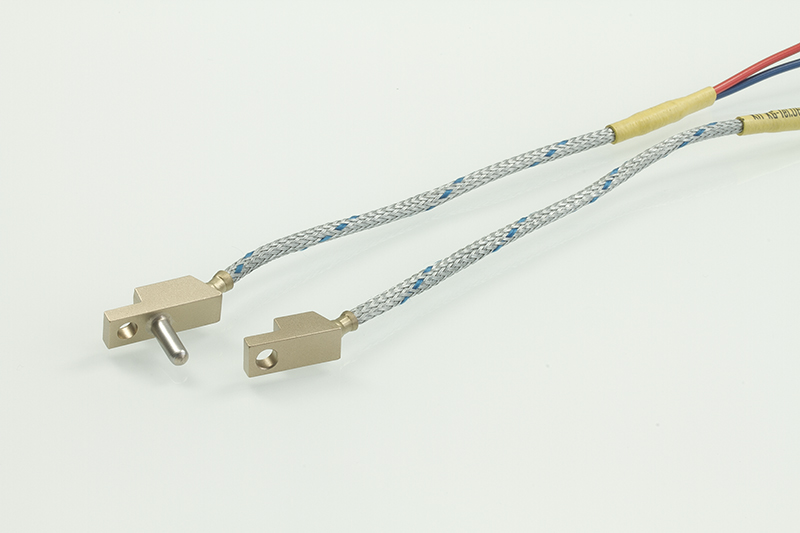

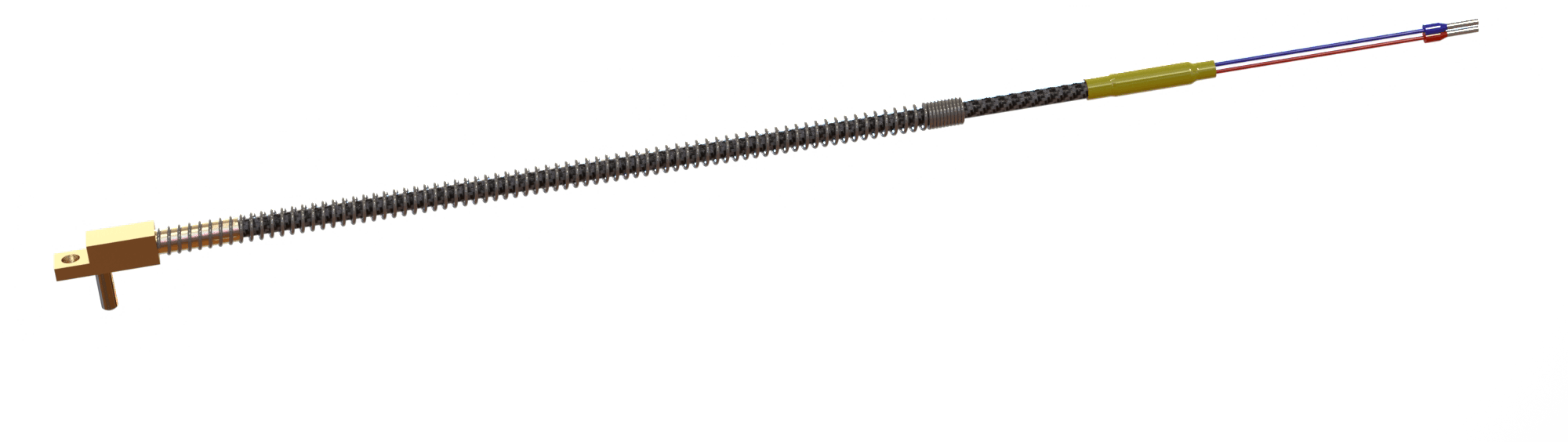

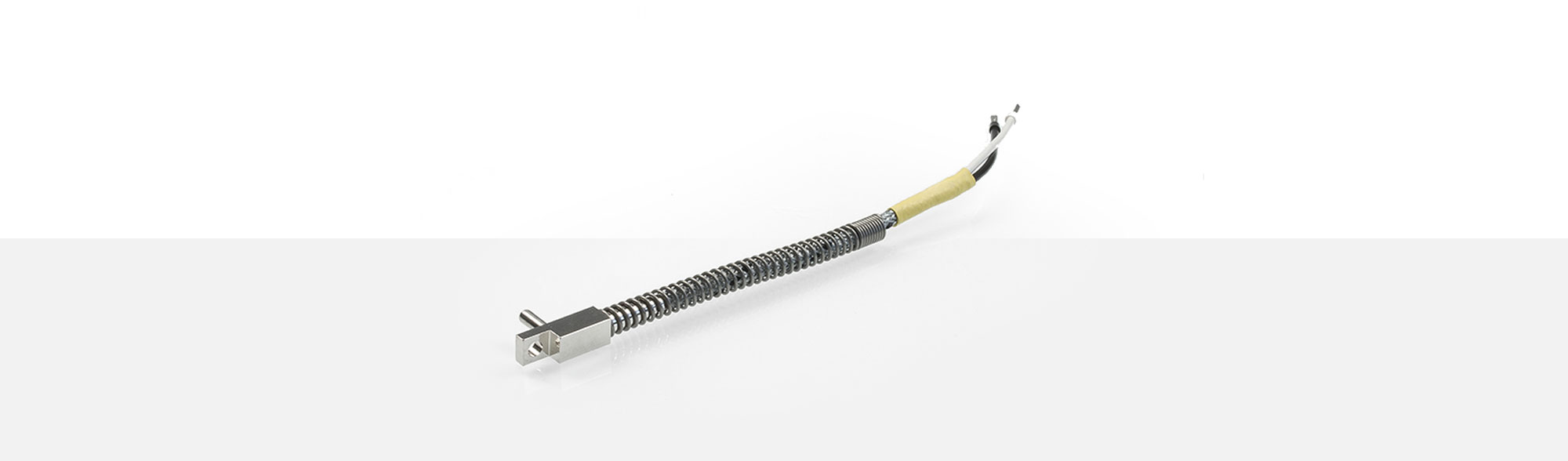

Les thermocouples à emmancher trouvent leur application dans presque tous les domaines possibles de la mesure de température. Le TEF 68 est le thermocouple de référence pour les canaux chauds. Il peut également être fabriqué avec une sortie plane ou à angle droit. l n'est pas possible de prévoir un perçage, le TEF 68 peut être fabriqué sous la forme d'un thermocouple de surface. Il est fixé à l'aide d'une vis M3 ou M4, selon le modèle. Le passage entre le câble de compensation et le tube de protection est déchargé de traction. Selon le domaine d'application, il est possible d'utiliser des câbles thermoélectriques et de compensation en soie de verre PVC-PFA et en soie de verre avec trresse métallique.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 68. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1312115 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
| 2029278 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 2,10 mm |
| 1334003 | 2 x 0,22 mm² | - 25°C jusqu'à + 200°C | env. 2,40 mm ± 0,2 mm |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1222528 | 2 x 0,35 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1231037 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,90 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
| 2239028 | 2 x 0,35 mm² |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1327235 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200471 | 2 x 0,50 mm² | - 50°C jusqu'à + 400°C | env. 3,50 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200455 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,40 mm |
| 1338483 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,50 mm |
| 1307289 | 2 x 0,22 mm² | - 40°C jusqu'à + 180°C | 4,00 mm ± 0,10 mm |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50°C jusqu'à + 500°C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90°C jusqu'à + 650°C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement pour thermocouples
| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |
| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |

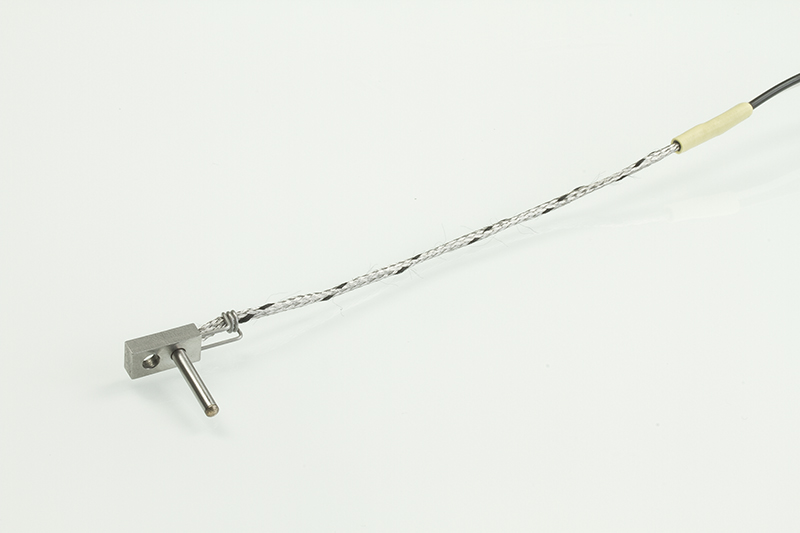

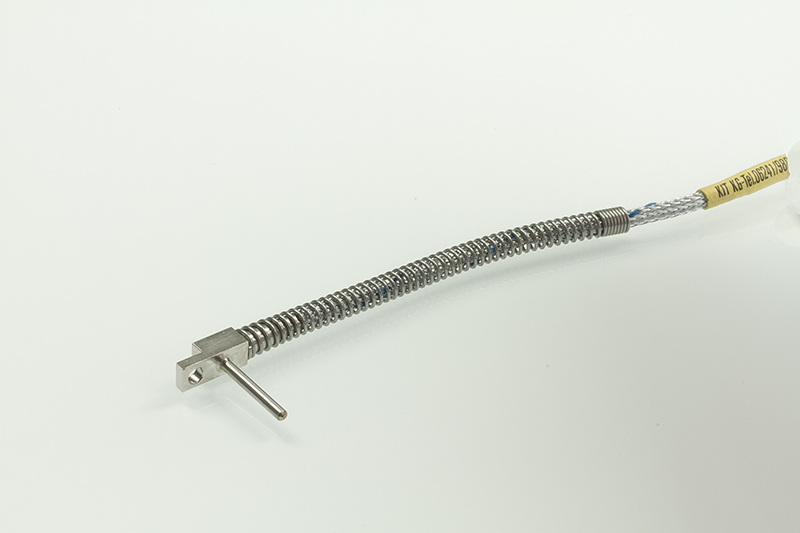

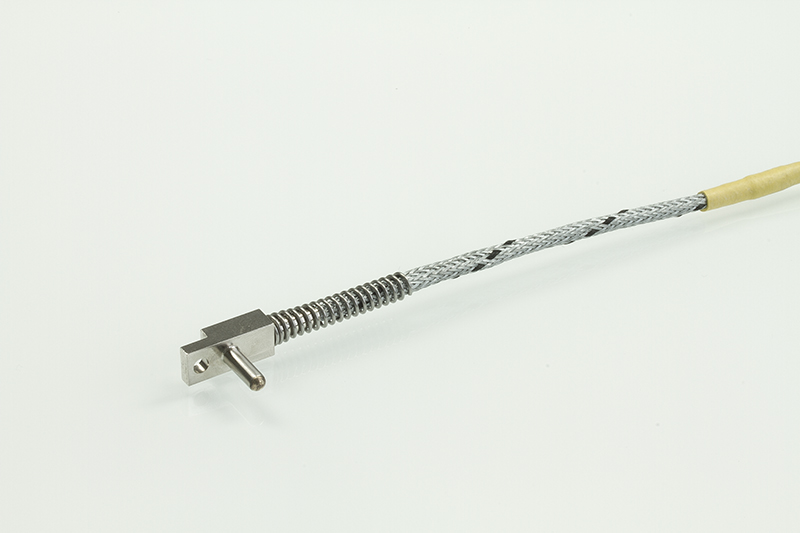

Exemples de réalisations
